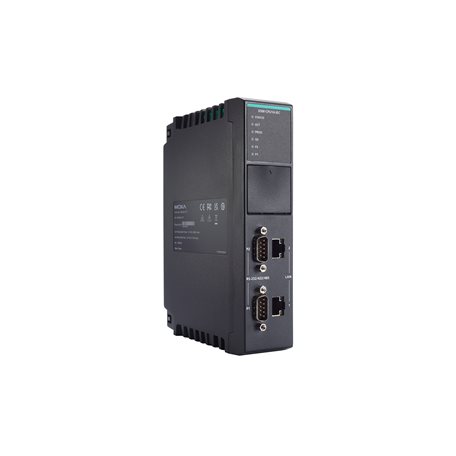

ioPAC 6500シリーズ（65M）CPUモジュール

モジュール型プログラマブルIINコントローラ用CPUモジュール

moxa-iopac-6500-series-65m-cpu-modules-image-(1).jpg | Moxa

機能と特長

  • SCADA、プラント情報システム、およびクラウドアプリケーション間のシームレスな通信を実現する複数のIT/OTプロトコルをサポート
  • ツール不要のハードウェア設置とホットスワップ設計により、運用効率を最大化
  • 完全モジュラー設計により、導入の柔軟性を最大化
  • IEC 61131-3プログラミング、設定、プロトコルサービスを統合したIINxpress IDEユーティリティにより、ワークフローを効率化し、プログラミング工数を削減
  • セキュアブート、パスワードクラッキング防御、侵入検知、DoS防御などの内蔵機能によるセキュリティ強化

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ioPAC 6500シリーズ（Intelligent Integrated Node、IINとも呼ばれる）は、レイヤ2マネージドスイッチを内蔵した新世代のLinuxベースRTUです。ioPAC 6500シリーズは、Arm Cortex-A53クアッドコアCPUを搭載し、高いパフォーマンスを発揮します。



6Cコア機能

ioPAC 6500シリーズは、お客様のプロジェクトに次の機能を提供します。

  • 制御：機器の精密制御

  • 通信：他のデバイスやシステムに接続するためのプロトコル対応

  • コンピューティング：演算とデータ処理向けアプリケーション

  • 接続性：多様なメディアインターフェースに対応

  • クラウド：クラウド接続とクラウドエッジコンピューティング

  • サイバーセキュリティ：デバイスとデータを保護するセキュリティ機能







完全モジュラー設計

ioPAC 6500シリーズは、レゴのようなユニークな機械設計を特徴としており、設置の手間を最小限に抑えながら柔軟な導入を実現します。このシリーズは、以下のコンポーネントに分けられます：バックプレーンモジュール、電源モジュール、通信モジュール、拡張モジュール、CPUモジュール、I/Oモジュール、およびターミナルブロックモジュール。



IEC 61131-3自動化プログラミング

ioPAC 6500シリーズは、自動化設計の柔軟性と構文およびセマンティクスの一貫性を実現するIEC 61131-3自動化プログラミングを備えており、システム間の相互運用性を促進し、それによって自動化プロジェクトの開発の複雑さを軽減します。LD、FBD、SFC、IL、およびSTの5つの言語が利用可能です。これにより、自動化の専門家はニーズに最適なプログラミング言語を選択できます。



  • CPU

    Arm Cortex-A53 quad-core 1.6 GHz

  • OS

    Moxa Industrial Linux 3 (Debian 11, kernel 5.10)
    See www.moxa.com/MIL

  • SDRAM

    4 GB DDR4

  • MRAM

    512 KB
    (for logger)

  • Storage Preinstalled

    8 GB eMMC
    (4 GB reserved for users)

  • Buttons

    Reset

  • Language

    IEC 61131-3 programming languages

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2 MACs (IPs)

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • No. of Ports

    2

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    300, 1200, 1800, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 bps

  • Parity

    None, Even, Odd

  • Data Bits

    7,8

  • Stop Bits

    1, 2

  • Flow Control

    RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    0.8 A @ 12 VDC

  • Housing

    Plastic

  • Dimensions

    42 x 177 x 134.8 mm (1.65 x 6.97 x 5.31 in)

  • Weight

    625 g (1.38 lb)

  • Installation

    DIN-rail mounting
    Rack mounting (with optional kit)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)
    Note: Proper airflow is required in an environment with temperature > 65°C

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: (DC) 1 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: (DC) 0.5 kV L-N, 1 kV L/N-PE; Signal: 1 kV; IO: 0.5 kV
    IEC 61000-4-6 CS: Power: 10 Vrms; Signal: 10 Vrms
    IEC 61000-4-8 PFMF: 30 A/m

  • Safety

    UL 61010-1
    UL 61010-2-201

  • Shock

    IEC 60068-2-27
    Half sine wave; acceleration: 15 g; time: 11 ms

  • Vibration

    IEC 60068-2-6
    DIN-rail mounted:
    7 mm peak-peak (p-p) (2 to 8.42 Hz), 1 g (8.42 to 150 Hz)
    Rack mounted (with optional kit):
    7 mm peak-peak (p-p) (2 to 8.42 Hz), 0.5 g (8.42 to 150 Hz)

  • Package Vibration Test

    ISTA 1A

  • Package Drop Test

    ISTA 1A

  • Time

    1,830,589 hrs

  • Standards

    Telcordia Standard SR-332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for ioPAC 6500 Series
292.9 MB 		ファームウェア
SHA-512
v1.1.1
2026年4月20日 2026年4月20日 リリースノート
Utility for ioPAC 6500 Series (IINxpress)
989.3 MB 		ユーティリティ
SHA-512
v1.2
  • Windows 11
 2026年4月20日 2026年4月20日 リリースノート
ioPAC 6500 Series MIB file
95.6 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2025年8月20日 2025年8月20日 リリースノート
ioPAC 6500 Series HART DTM
7.9 MB 		ソフトウェアパッケージ
SHA-512
v1.1
2025年7月24日 2025年7月24日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
ioPAC 6500 Series User Manual
24.7 MB 		マニュアル 英語 v1.2 2026年1月30日 2026年1月30日
Datasheet for ioPAC 6500 Series (65M) CPU Modules
4.1 MB 		データシート 日本語 v1.1 2025年11月7日 2025年11月7日
Declaration of Conformity (EU/UK) for ioPAC 6500 Series with 65M Modules
363.7 KB 		宣言書 英語 v1.0 2025年8月18日 2025年8月18日
QIG for ioPAC 6500 Series (65M) CPU Modules
1.9 MB 		QIG (クイックインストールガイド) 英語 v1.0 2025年3月17日 2025年3月17日
