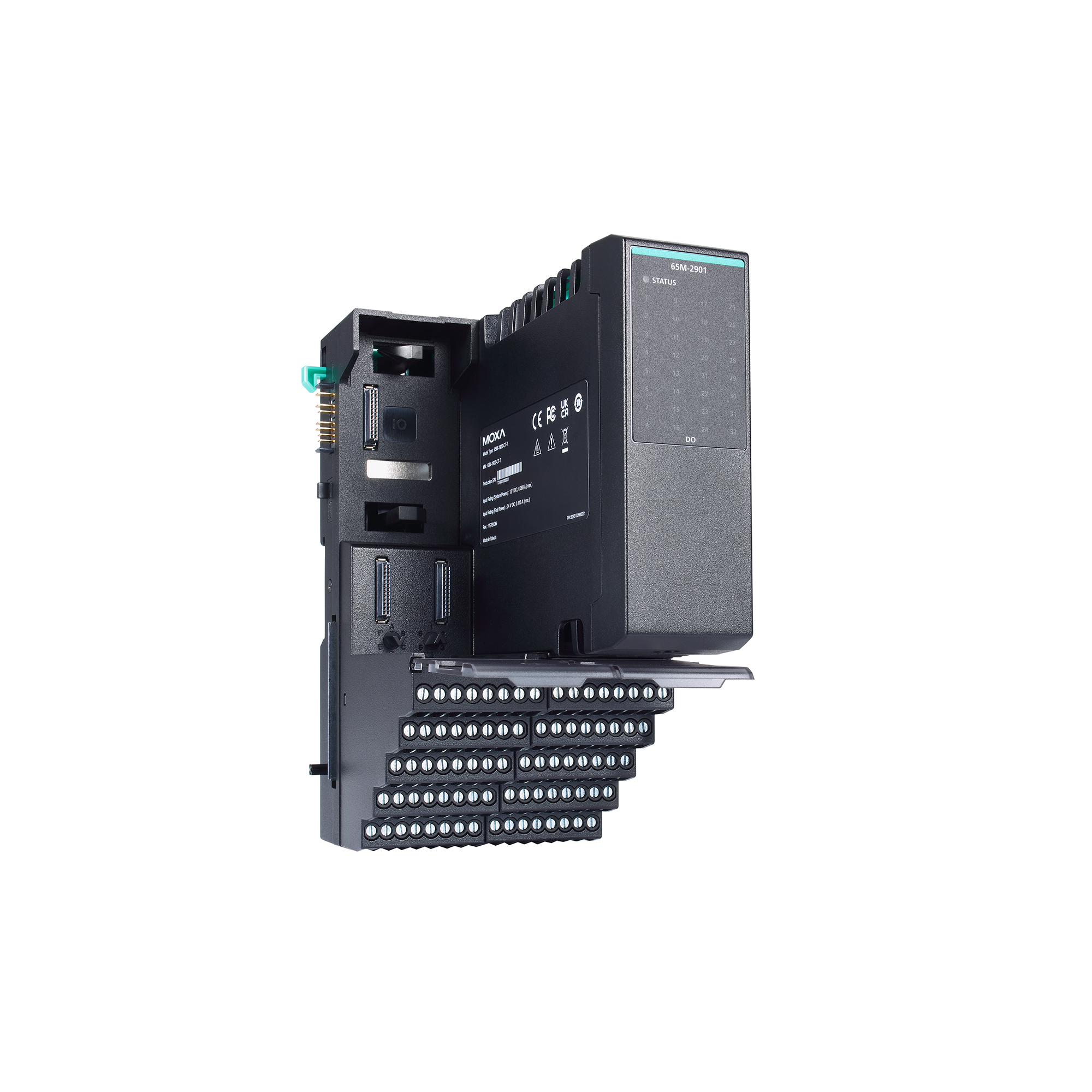

ioPAC 6500シリーズ（65M）I/Oモジュール

モジュール型プログラマブルIINコントローラ用I/OおよびTBモジュール

moxa-iopac-6500-series-65m-i-o-modules-image-(1).jpg | Moxa

機能と特長

エラープルーフ設計により、誤った設置を防止
ツール不要のハードウェア設置とホットスワップ設計により、運用効率を最大化
完全モジュラー設計により、導入の柔軟性を最大化

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

ioPAC 6500シリーズ（Intelligent Integrated Node、IINとも呼ばれる）は、レイヤ2マネージドスイッチを内蔵した新世代のLinuxベースRTUです。ioPAC 6500シリーズは、Arm Cortex-A53クアッドコアCPUを搭載し、高いパフォーマンスを発揮します。

アローピンによるエラープルーフ設計

I/Oモジュールおよびターミナルブロック（TB）モジュールのアローピン設計により、誤った設置を防止します。各I/Oモジュールには、独自のTBアローIDを持つ専用のTBモジュールが用意されています。

完全モジュラー設計

ioPAC 6500シリーズは、レゴのようなユニークな機械設計を特徴としており、設置の手間を最小限に抑えながら柔軟な導入を実現します。このシリーズは、以下のコンポーネントに分けられます：バックプレーンモジュール、電源モジュール、通信モジュール、拡張モジュール、CPUモジュール、I/Oモジュール、およびターミナルブロックモジュール。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Digital Input Channels

65M-1900-CT-T: 32
Digital Output Channels

65M-2901-CT-T: 32
Analog Input Channels

65M-3600-CT-T: 16 (current)
65M-3610-CT-T: 16 (voltage)
65M-3800H-CT-T: 8 (HART)
Analog Output Channels

65M-4820-CT-T: 8
Serial Channels

65M-5801-CT-T: 8
Isolation

65M-3600-CT-T/65M-3610-CT-T/65M-4820-CT-T/65M-5801-CT-T:
- Between signal and system: 3k VDC
- Between groups: 1k VDC per min
All other models:
- Between signal and system: 3k VDC

I/O Type

Sink
(Internal/external field circuit supply for dry contact)
I/O Mode

DI or event counter
(channels 1 to 8, group configurable by software)
Internal Field Circuit Supply Voltage

24 VDC
22.8 to 25.2 VDC
Internal Field Circuit Supply Current

125 mA (max.)
(Only for dry contact)
Input Voltage

On: 11 to 30 VDC
Off: 0 to 5 VDC
Input Current (voltage on)

2.35 mA ± 20% per channel
Counter Frequency

Square wave: 0 to 10 kHz
Digital Filtering Time Interval

Software configurable
Diagnostics

Input Wire-break Detection (current: 50 µA max., delay: 20 ms)
Internal Field Circuit Supply Detection (17.5 VDC, 16 to 19 VDC)

I/O Type

Source
I/O Mode

DO or pulse output
(channel 1 to 8, group configurable by software)
Common Power Input Voltage

24 VDC
19.2 to 28.8 VDC
Common Power Input Current

6.4 A (max.)
Load Current

200 mA/channel (typ.)
500 mA/channel (max.)
Pulse Duration

500 μs
Protection

Output Short-circuit Protection
Common Power Input Over-voltage Protection
Inductive Load Shutdown Voltage Protection
Diagnostics

Wire Break Detection (on state, output current < 3 mA)
Wire Break Detection (off state, output load impedance > 58 kilo-ohms)
Output Short-Circuit Detection (output current > 0.87 A, range: 0.64 to 1.2 A)
External Power Detection (17.5 VDC, 16 to 19 VDC)
Failsafe Configuration (hold last/failsafe state)

I/O Mode

65M-3600-CT-T: Current
65M-3610-CT-T: Voltage
65M-3800H-CT-T: HART
I/O Type

Differential
Input Range

65M-3600-CT-T:
0 to 20 mA
4 to 20 mA
65M-3610-CT-T:
0 to 10 V
1 to 5 V
65M-3800H-CT-T:
4 to 20 mA
Overload Permitted on Inputs

65M-3600-CT-T: ±30 mA
65M-3610-CT-T: ±12 V
65M-3800H-CT-T: 30 mA
Internal Loop Power Supply Current

65M-3600-CT-T:
200 mA / Group (max.)
65M-3800H-CT-T:
500 mA (max.)
(only for 2-wire connection)
Internal Loop Power Supply Voltage

65M-3600-CT-T:
24 VDC
22.8 to 25.2 VDC
Converter Resolution

16 bits
Measurement Resolution

65M-3600-CT-T:
2 μA (0 to 20 mA)
1.6 μA (4 to 20 mA)
65M-3610-CT-T:
1 mV (0 to 10 V)
0.4 mV (1 to 5 V)
65M-3800H-CT-T:
1.6 μA (4 to 20 mA)
Accuracy

±0.1% FSR @ 25°C
±0.3% FSR @ -40 to 75°C
Conversion Time

100 ms
Rejection Ratio

Normal mode: > 60 dB @ 60 Hz (min.), conversion time: 100 ms
Common mode: > 90 dB @ 60 Hz (min.), conversion time: 100 ms
Input Impedance

65M-3800H-CT-T: 250 ohms
65M-3600-CT-T: 250 ohms
65M-3610-CT-T: 1 mega-ohms
Diagnostics

65M-3800H-CT-T:
Input Wire-break
Input Short-circuit
Input Underflow/Overflow Detection
65M-3600-CT-T:
Internal Loop Power Detection (17.5 VDA, 16 to 19 VDC)
Input Short-circuit Detection
65M-3600-CT-T (in 4 to 20 mA mode):
Input Wire-break Detection (delay: 0.8 s)
65M-3610-CT-T:
Input Wire-break Detection (delay: 1.6 s max)

I/O Mode

Voltage/Current
Output Range

0 to 10 V
1 to 5 V
0 to 20 mA
4 to 20 mA
Converter Resolution

16-bit
Output Resolution

1 mV (0 to 10 V)
0.4 mV (1 to 5 V)
2 μA (0 to 20 mA)
1.6 μA (4 to 20 mA)
Accuracy

±0.1% FSR @ 25°C
±0.3% FSR @ -40 to 75°C
Output Refresh Time

16 ms
Output Impedance

Voltage mode:
1 kilo-ohms (min.)
Current mode:
750 ohms (max.)
Diagnostics

Output Short-circuit Detection (voltage)
Failsafe Configuration (hold last/failsafe state)
Output Wire-break Detection (current)

Serial Standards

RS-232, RS-422, RS-485-2w
Baudrate

300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, and 115200 bps
Data Bits

7, 8
Stop Bits

1, 2
Parity

None
Even
Odd
Flow Control

RTS/CTS, XON/XOFF
Serial Signals

RS-232: TxD, RxD, RTS, CTS, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w: Data+, Data-, GND

ID

65M-TB-1900-CT-T: D1
65M-TB-2901-CT-T: D2
65M-TB-3600-CT-T: A1
65M-TB-3610-CT-T: A2
65M-TB-3800H-CT-T: A3
65M-TB-4820-CT-T: A5
65M-TB-5801-CT-T: F1
Note: Terminal blocks need to be purchased separately. See the Accessories section/list for details.
Connector

Screw-fastened terminal block
Dimensions

42.3 x 102.38 x 80.8 mm (1.67 x 4.03 x 3.18 in)
Weight

164 g (0.36 lb)

System Power

65M-1900-CT-T/65M-2901-CT-T:
0.068 A @ 12 VDC
65M-3610-CT-T/65M-4820-CT-T:
0.069 A @ 12 VDC
65M-3600-CT-T:
0.073 A @ 12 VDC
65M-3800H-CT-T:
0.072 A @ 12 VDC
65M-5801-CT-T:
0.143 @ 12 VDC
Field Power

65M-1900-CT-T:
0.019 A @ 24 VDC (without internal field circuit supply)
0.115 A @ 24 VDC (32-channel dry contact with internal field circuit supply)
65M-2901-CT-T:
0.005 A @ 24 VDC
65M-3600-CT-T:
0.053 A @ 24 VDC (without internal loop power)
0.466 A @ 24 VDC (16-channel 20 mA input with internal loop power)
65M-3610-CT-T:
0.038 A @ 24 VDC
65M-3800H-CT-T:
0.05 A (max.) @ 24 VDC (without internal loop power)
0.25 A (max.) @ 24 VDC (8-channel 4 to 20 mA input with internal loop power all in 20 mA)
0.66 A (max.) @ 24 VDC (500 mA input with internal loop power)
65M-4820-CT-T:
0.022 A @ 24 VDC (without external load)
0.266 A @ 24 VDC (4-channel 20 mA output)
65M-5801-CT-T:
0.11 A @ 24 VDC

Housing

Plastic
Dimensions

42 x 116 x 130 mm (1.65 x 4,57 x 5.12 in)
Weight

65M-3610-CT-T: 250 g (0.55 lb)
65M-1900-CT-T: 253 g (0.56 lb)
65M-2901-CT-T: 254 g (0.56 lb)
65M-4820-CT-T: 257 g (0.57 lb)
65M-5801-CT-T: 259 g (0.57 lb)
65M-3800H-CT-T: 262 g (0.58 lb)
65M-3600-CT-T: 267 g (0.59 lb)

Operating Temperature

-40 to 75°C (-40 to 167°F)
Note: Proper airflow is required in an environment with temperature > 65°C.
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

Up to 2000 meters Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: (DC) 1 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: (DC) 0.5 kV L-N, 1 kV L/N-PE; Signal: 1 kV; IO: 0.5 kV
IEC 61000-4-6 CS: Power: (DC) 10 V; Signal: 10 Vrms
IEC 61000-4-8 PFMF: 30 A/m
Safety

UL 61010-1
UL 61010-2-201
Shock

IEC 60068-2-27
Half sine wave; acceleration: 15 g; time: 11 ms
Vibration

IEC 60068-2-6
DIN-rail mounted:
7 mm peak-peak (p-p) (2 to 8.42 Hz), 1 g (8.42 to 150 Hz)
Rack mounted (with optional kit):
7 mm peak-peak (p-p) (2 to 8.42 Hz), 0.5 g (8.42 to 150 Hz)

Time

65M-5801-CT-T: 2,310,512 hrs
65M-3610-CT-T: 1,885,953 hrs
65M-4820-CT-T: 1,874,152 hrs
65M-1900-CT-T: 2,057,118 hrs
65M-2901-CT-T: 2,007,795 hrs
65M-3600-CT-T: 1,686,798 hrs
65M-3800H-CT-T: 1,016,573 hrs
Standards

Telcordia Standard SR-332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Utility for ioPAC 6500 Series (IINxpress) 989.3 MB	ユーティリティ	F386E28679CD937B6BB39EEF24BF2755D0D2CE1E34E574305C85FB10A9AF3C7C88987B19AB3BC2DF9C13B96FF8CC172ED37CC94401099159E3FF4D433AF7E9F6 SHA-512	v1.2	Windows 11	2026年4月20日 2026年4月20日リリースノート
Firmware for ioPAC 6500 Series 292.9 MB	ファームウェア	D6E7126B51556C763B440A37B06A3487700A2F868A9DB519DF49785069A392BF43D6103BF3DEBB37E135853C7238E271B75FCF062592FF6F2D90F75C7DA3FF02 SHA-512	v1.1.1		2026年4月20日 2026年4月20日リリースノート
ioPAC 6500 Series MIB file 95.6 KB	ソフトウェアパッケージ	1D70CB9608F958A931894B3DECCAC4048F1D13F50F6F7EA23C692BE20E2EA14441125CF7FE81921C8C6830C2362F46B54050793DDEB7072799229E84E992F986 SHA-512	v1.0		2025年8月20日 2025年8月20日リリースノート
ioPAC 6500 Series HART DTM 7.9 MB	ソフトウェアパッケージ	C33540C19EFFDC3816B079820546DEF582ACF61DD0675B7236469F9E48638693CCD789C7336A494D38CED083A0D1799891AB165D7A669CCCACEA372061DCC0F9 SHA-512	v1.1		2025年7月24日 2025年7月24日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
ioPAC 6500 Series User Manual 24.7 MB	マニュアル	英語	v1.2	2026年1月30日 2026年1月30日
Datasheet for ioPAC 6500 Series (65M) I/O Modules 5.0 MB	データシート	日本語	v1.1	2025年11月7日 2025年11月7日
ioPAC 6500 Series (65M) I/O Modules HART Module Configuration Manual (PACTware) 3.0 MB	マニュアル	英語	v1.0	2025年11月7日 2025年11月7日
ioPAC 6500 (65M) IO, IO Backplane, and Terminal Block Modules Quick Installation Guide 1.9 MB	QIG (クイックインストールガイド)	英語	v1.2	2025年11月7日 2025年11月7日
Declaration of Conformity (EU/UK) for ioPAC 6500 Series with 65M Modules 363.7 KB	宣言書	英語	v1.0	2025年8月18日 2025年8月18日
QIG for ioPAC 6500 Series (65M) I/O Modules 1.6 MB	QIG (クイックインストールガイド)	英語	v1.0	2025年3月17日 2025年3月17日

利用可能なモデル (6)

画像を表示

	比較 65M-1900-CT-T	比較 65M-3800H-CT-T	比較 65M-3610-CT-T	比較 65M-3600-CT-T
No. of I/O Interfaces	DIs x 32	AIs x 8 (HART)	AIs x 16	AIs x 16
Digital Inputs/Outputs	24 VDC	–	–	–
Analog Inputs/Outputs	–	4 to 20 mA	0 to 10 V 1 to 5 V	0 to 20 mA 4 to 20 mA
HART	–	enable disable (default)	–	–
Operating Temperature	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 65M-4820-CT-T	比較 65M-2901-CT-T
No. of I/O Interfaces	AOs x 8	DOs x 32
Digital Inputs/Outputs	–	24 VDC
Analog Inputs/Outputs	0 to 10 V 1 to 5 V 0 to 20 mA 4 to 20 mA	–
HART	–	–
Operating Temperature	-40 to 75°C	-40 to 75°C
