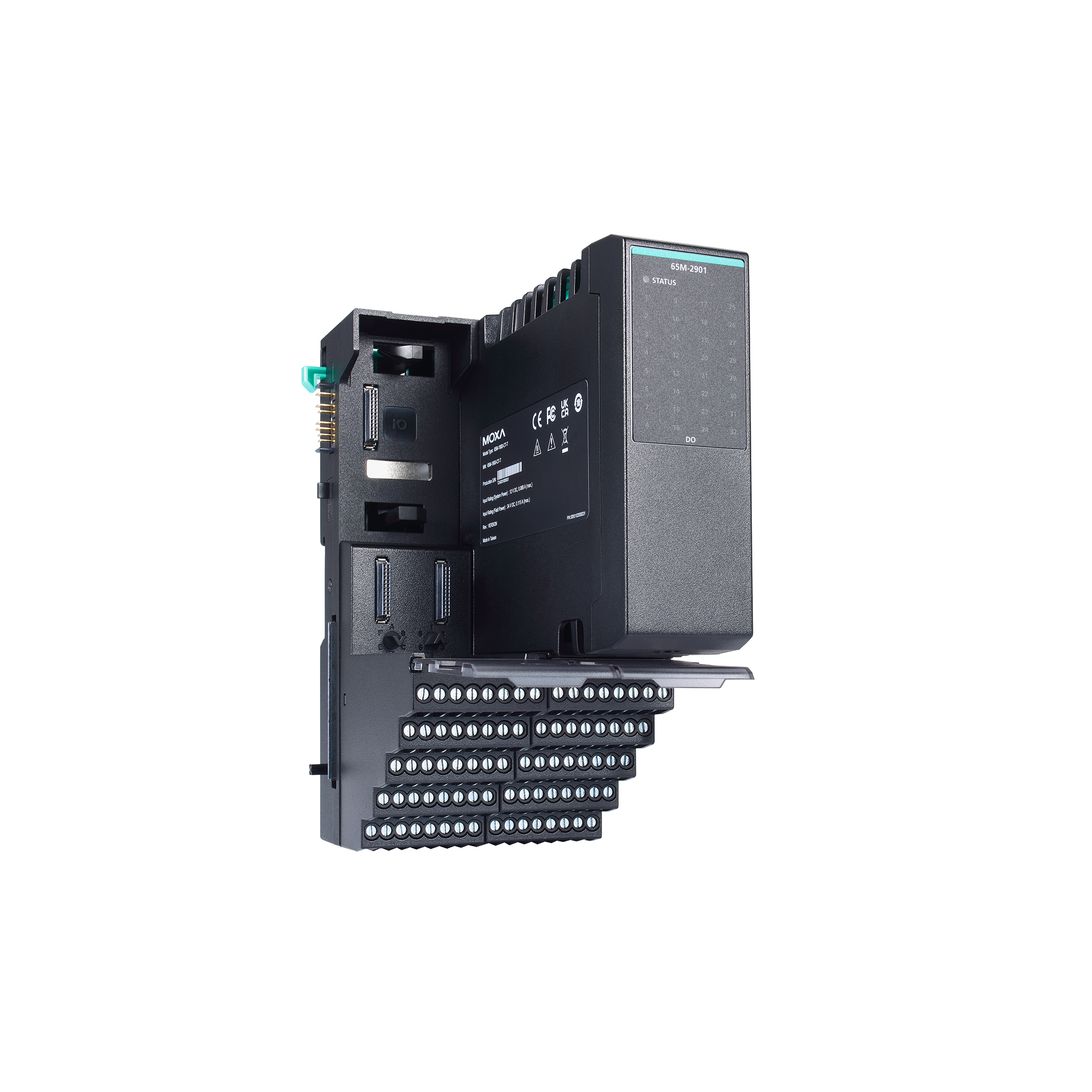

ioPAC 6500シリーズは、レイヤ2マネージドスイッチを内蔵した新世代のLinuxベースコントローラです。ioPAC 6500シリーズは、Arm Cortex-A53クアッドコアCPUを搭載し、堅牢なパフォーマンスを発揮します。

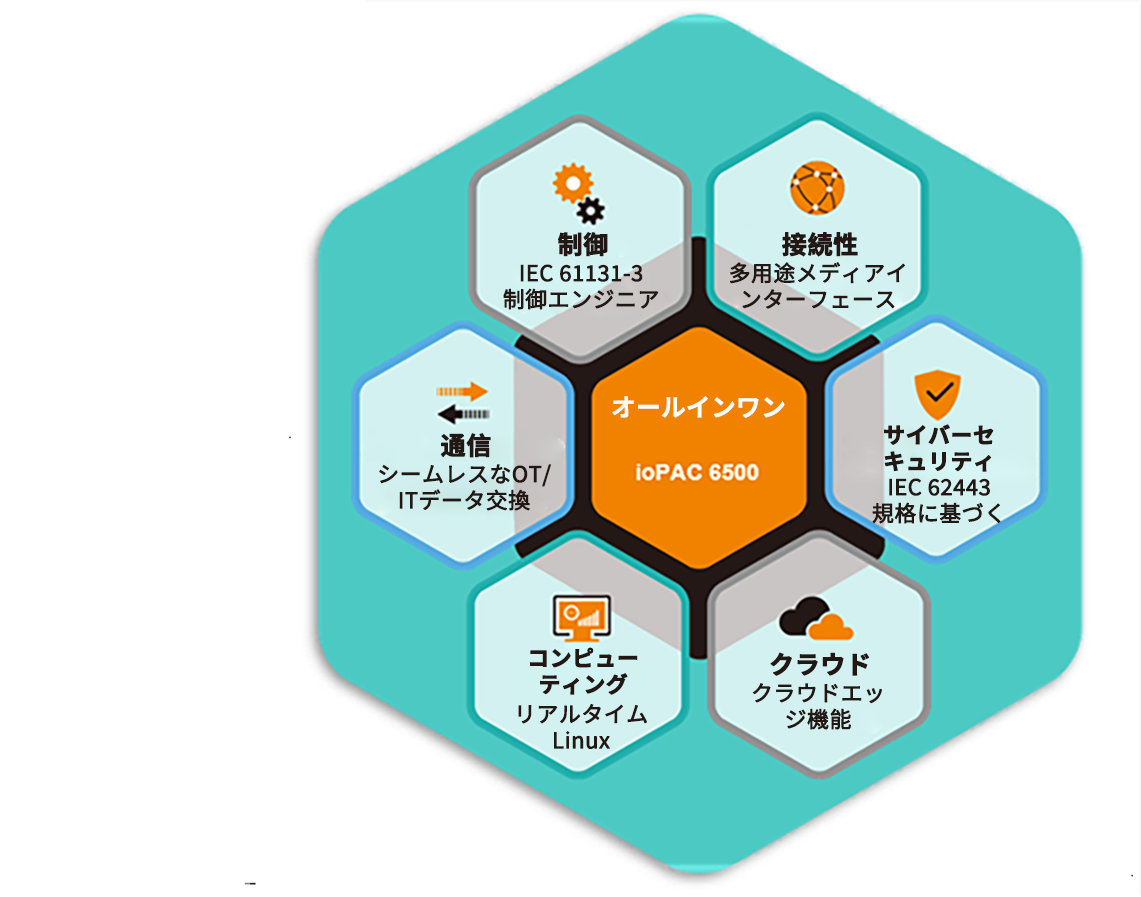

ioPAC 6500シリーズは、プロジェクトに次の機能を提供します。
制御：機器の精密制御
通信：他のデバイスやシステムに接続するためのプロトコルサポート
コンピューティング：コンピューティングとデータ処理のためのアプリケーション
接続性：ioPAC 6500シリーズがサポートする多様なメディアインターフェース
クラウド：クラウド接続とクラウドエッジコンピューティング
サイバーセキュリティ：デバイスとデータを保護するセキュリティ機能

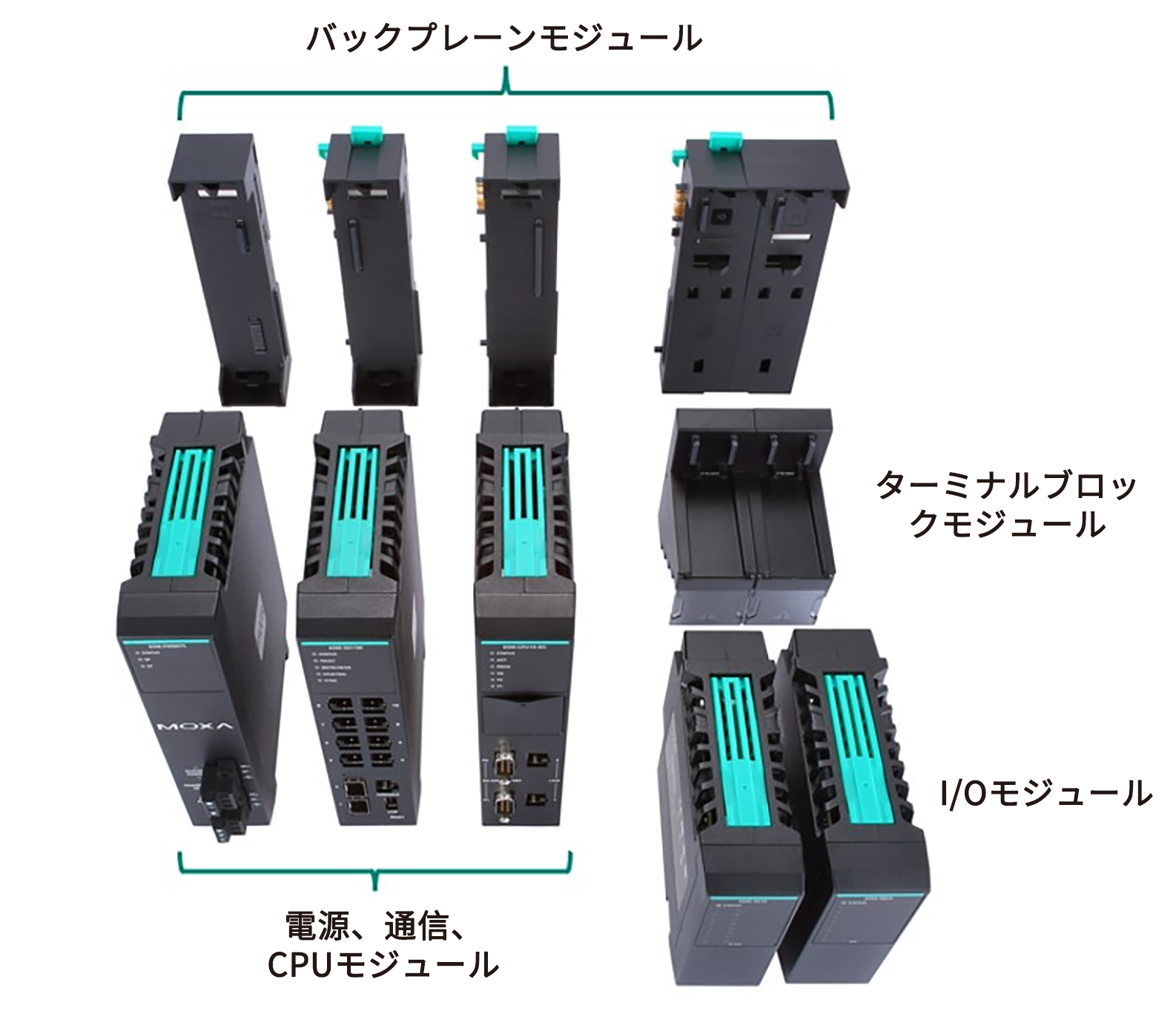

IoPAC 6500シリーズは、レゴのようなユニークな機械設計を特徴としており、設置の手間を最小限に抑えながら柔軟な導入を可能にします。このシリーズは、以下のコンポーネントに分けられます。バックプレーンモジュール、電源モジュール、通信モジュール、CPU モジュール、I/O モジュール、ターミナルブロックモジュール。
IoPAC 6500シリーズは、自動化設計の柔軟性と構文およびセマンティクスの一貫性を実現するIEC 61131-3自動化プログラミングを備えており、システム間の相互運用性を促進し、自動化プロジェクトの開発の複雑さを軽減します。次の5つの言語をご利用いただけます。LD、FBD、SFC、IL、STなど、自動化の専門家がニーズに最適なプログラミング言語を選択できるようになっています。
保存
65M-1900-CT-T: 32
65M-2901-CT-T: 32
65M-3600-CT-T: 16 (current) 65M-3610-CT-T: 16 (voltage)
65M-4820-CT-T: 8
65M-3600-CT-T/65M-3610-CT-T/65M-4820-CT-T:System: 3k VDCSignal: 1k VDC (between group for 1 min)All other models:System: 3k VDCSignal: 3k VDC
Sink (Internal/external sensor supply for dry contact)
DI or event counter (channels 1 to 8, group configurable by software)
On: 11 to 30 VDC Off: 0 to 5 VDC
2.35 mA ± 20% per channel
Square wave: 0 to 10 kHz
Software configurable
Input Wire-break Detection (current: 50 µA max., delay: 20 ms) Internal Field Circuit Supply Detection (17.5 VDC, 16 to 19 VDC)
Source
DO or pulse output (channel 1 to 8, group configurable by software)
500 μs
Output Short-circuit Protection Common Power Input Over-voltage Protection Inductive Load Shutdown Voltage Protection
Wire Break Detection (on state, output current < 3 mA) Wire Break Detection (off state, output load impedance > 58 kilo-ohms) Output Short-Circuit Detection (output current > 0.87 A, range: 0.64 to 1.2 A) External Power Detection (17.5 VDC, 16 to 19 VDC) Failsafe Configuration (hold last/failsafe state)
65M-3600-CT-T: Current65M-3610-CT-T: Voltage
Differential
65M-3600-CT-T:0 to 20 mA 4 to 20 mA65M-3610-CT-T:0 to 10 V1 to 5 V
65M-3600-CT-T: ±30 mA65M-3610-CT-T: ±12 V
65M-3600-CT-T:2 μA (0 to 20 mA)1.6 μA (4 to 20 mA)65M-3610-CT-T:1 mV (0 to 10 V)0.4 mV (1 to 5 V)
±0.1% FSR @ 25°C ±0.3% FSR @ -40 to 75°C
100 ms
Normal mode: > 60 dB @ 60 Hz (min.), conversion time: 100 ms Common mode: > 90 dB @ 60 Hz (min.), conversion time: 100 ms
65M-3600-CT-T: 250 ohms65M-3610-CT-T: 1 mega-ohms
65M-3800-3810-CT-T:Input Underflow/Overflow Detection65M-3600-CT-T:Internal Loop Power Detection (17.5 VDA, 16 to 19 VDC)Input Short-circuit Detection65M-3600-CT-T (in 4 to 20 mA mode):Input Wire-break Detection (delay: 0.8 s)65M-3610-CT-T:Input Wire-break Detection (delay:1.6 s max)
Voltage/Current
0 to 10 V1 to 5 V0 to 20 mA4 to 20 mA
16-bit
16 ms
Voltage mode: 1 kilo-ohms (min.) Current mode: 750 ohms (max.)
Output Short-circuit Detection (voltage) Failsafe Configuration (hold last/failsafe state) Output Wire-break Detection (current)
Screw-fastened terminal block
65M-TB-1900-CT-T: D1 65M-TB-2901-CT-T: D2 65M-TB-3600-CT-T: A1 65M-TB-3610-CT-T: A2 65M-TB-4820-CT-T: A5
42.3 x 102.38 x 80.8 mm (1.67 x 4.03 x 3.18 in)
164 g (0.36 lb)
65M-1900-CT-T: 0.019 A @ 24 VDC (without internal field circuit supply)0.115 A @ 24 VDC (32-channel dry contact with internal field circuit supply)65M-2901-CT-T: 0.005 A @ 24 VDC65M-3600-CT-T: 0.053 A @ 24 VDC (without internal loop power)0.466 A @ 24 VDC (16-channel 20 mA current input with internal loop power)65M-3610-CT-T: 0.038 A @ 24 VDC65M-4820-CT-T: 0.022 A @ 24 VDC (without external load)0.266 A @ 24 VDC (4 channels with 20 mA current output)
65M-1900-CT-T/65M-2901-CT-T: 0.068 A @ 12 VDC65M-3610-CT-T/65M-4820-CT-T: 0.069 A @ 12 VDC65M-3600-CT-T: 0.073 A @ 12 VDC
Plastic
42 x 116 x 130 mm (1.65 x 4,57 x 5.12 in)
65M-1900-CT-T: 253 g (0.56 lb)65M-2901-CT-T: 254 g (0.56 lb)65M-3600-CT-T: 267 g (0.59 lb)65M-3610-CT-T: 250 g (0.55 lb)65M-4820-CT-T: 257 g (0.57 lb)
-40 to 75°C (-40 to 167°F) Note: Proper airflow is required in an environment with temperature > 65°C.
-40 to 85°C (-40 to 185°F)
5 to 95% (non-condensing)
Up to 2000 meters Please contact Moxa if you require products guaranteed to function properly at higher altitudes.
EN 55032/35 EN 61000-6-2/-6-4
CISPR 32, FCC Part 15B Class A
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: (DC) 1 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: (DC) 0.5 kV L-N, 1 kV L/N-PE; Signal: 1 kV; IO: 0.5 kV IEC 61000-4-6 CS: Power: (DC) 10 Vrms; Signal: 10 Vrms IEC 61000-4-8 PFMF: 30 A/m
UL 61010-1 UL 61010-2-201
IEC 60068-2-27 Half sine wave; acceleration: 15 g; time: 11 ms
IEC 60068-2-6 DIN-rail mounted:7 mm peak-peak (p-p) (2 to 8.42 Hz), 1 g (8.42 to 150 Hz)Rack mounted (with optional kit):7 mm peak-peak (p-p) (2 to 8.42 Hz), 0.5 g (8.42 to 150 Hz)
65M-1900-CT-T: 2,057,118 hrs 65M-2901-CT-T: 2,007,795 hrs 65M-3600-CT-T: 1,686,798 hrs 65M-3610-CT-T: 1,885,953 hrs 65M-4820-CT-T: 1,874,152 hrs
Telcordia Standard SR-332
5 years
See www.moxa.com/jp/warranty
