ioLogik R1200 シリーズ

RS-485リモートI/O

moxa-iologik-r1200-series-image-1-(1).jpg | Moxa

moxa-iologik-r1200-series-image-2-(1).jpg | Moxa

moxa-iologik-r1200-series-image-3-(1).jpg | Moxa

moxa-iologik-r1200-series-image-4-(1).jpg | Moxa

moxa-iologik-r1200-series-image-5-(1).jpg | Moxa

moxa-iologik-r1200-series-image-6-(1).jpg | Moxa

機能と特長

内蔵リピーター付きデュアルRS-485リモートI/O
マルチドロップ通信をサポート
USBによる通信パラメータをインストールし、ファームウェアをアップグレード
RS-485接続でファームウェアをアップグレード
-40～85°C（-40～185°F）の環境に対しての広い動作温度モデルが利用可能

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

ioLogik R1200シリーズのRS-485シリアルリモートI/Oデバイスは、コスト効率、信頼性、保守性に優れたリモートプロセス制御I/Oシステムの構築に最適です。リモートシリアルI/O製品は、コントローラや他のRS-485デバイスとの通信に2本のワイヤしか必要とせず、EIA/TIA RS-485通信プロトコルを採用して長距離間で高速にデータを送受信できるため、プロセスエンジニアに配線が簡単であるという利点をもたらします。ソフトウェアまたはUSBによる通信設定とデュアルRS-485ポート設計に加え、MoxaのリモートI/Oデバイスは、データ取得および自動化システムの設定と保守に伴う膨大な労力という課題を解消します。Moxa はさまざまな I/O 構成も提供しており、より高い柔軟性を実現するとともに、多様なアプリケーションに対応可能です。

メンテナンスを容易にする使いやすいソフトウェアインターフェース

Moxaの使いやすいioSearchソフトウェアにより、ユーザーフレンドリーなグラフィカルユーザーインターフェースを介して、ioLogik R1200デバイスのステータス情報と設定に迅速にアクセスできます。さらに、ioSearchは、RS-485ネットワーク経由ですべてのioLogik R1200デバイスのファームウェアを更新する簡単な方法も提供しているため、ファームウェアをリモートで更新することもできます。無料で使いやすいioSearchソフトウェアは、通信インターフェースの設定に必要なメンテナンス時間と労力を削減します。複数のioLogik R1200が同じRS-485ネットワークに接続されている場合、設定時に何百ものダイヤルを回す必要はありません。グラフィカルユーザーインターフェースから、各ioLogik R1200のボーレートとモードを設定および複製するだけで済みます。この便利なソフトウェア機能により、メンテナンスエンジニアの労力が軽減され、従来の方法よりデバイスの設定のアップグレードが大幅に簡素化されます。

革新的なハードウェア設計により、導入の手間を軽減し、メンテナンス効率を向上

Moxaは、業界初のUSB設計によるRS-485シリアルリモートI/Oを使用して、RS-485リモートI/O通信デバイスとファームウェアのアップグレードおよび構成のための革新的なソリューションを提供します。設定をUSBドライブにアップロードし、フィールドデバイスに接続するだけで、すべての設定とファームウェアアップデートがフィールドデバイスに自動的にアップロードされます。

バックアップと冗長性のためのコスト削減ハードウェア設計

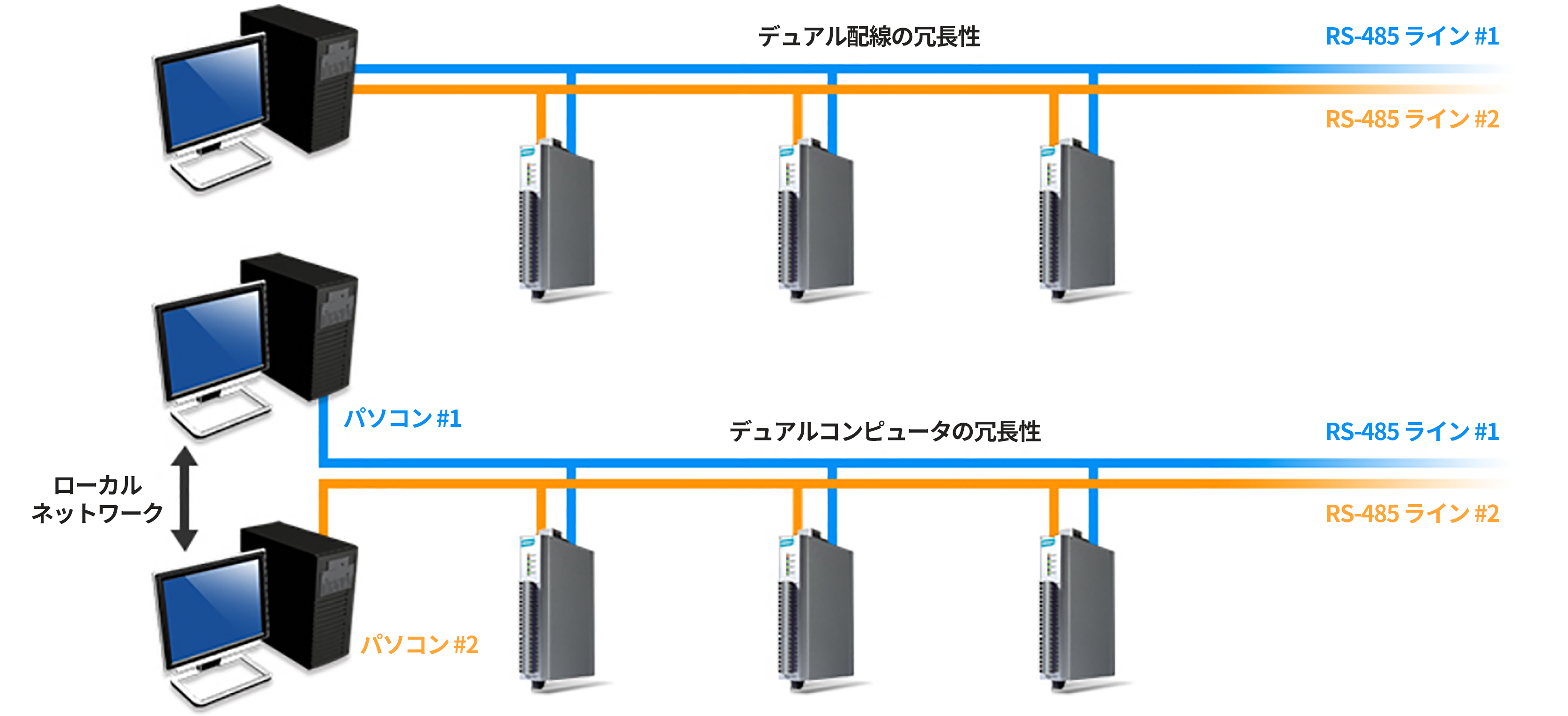

MoxaのioLogik R1200シリーズは、デュアルRS-485ポートがあるため、ご使用のRS-485ポートの1つが壊れたときに、別のRS-485ポートにすばやく切り替え、テストと対応をすばやく行うことができます。RS-485リモートI/Oデバイスは既に低コスト技術として知られていますが、MoxaはデュアルRS-485ポートを搭載することで、お客様のコスト削減をさらに支援します。ioLogik R1200を使用すると、デュアルRS-485ポートを活用して配線を設定したり、コンピュータの冗長性を提供したり、2つのコンピュータトポロジを使用してネットワークをバックアップしたりできます。配線の冗長性に関しては、コンピュータがRS-485接続の1つが応答しないことを検出すると、もう1つのRS-485回線に素早く切り替えることで、フィールドセンサーと中央コンピュータ間の継続的な通信を保証します。さらに、ユーザーは自由に設定を定義できます。コンピュータの冗長性に関しては、ioLogik R1200は、1つのシステムがダウンした場合でも、システムオペレータに安全なバックアップを提供します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Buttons

Reset button
Analog Input Channels

ioLogik R1240 Series: 8
Analog Output Channels

ioLogik R1241 Series: 4
Configurable DIO Channels (by software)

ioLogik R1212 Series: 8
Digital Input Channels

ioLogik R1210 Series: 16
ioLogik R1212 Series: 8
ioLogik R1214 Series: 6
Isolation

3k VDC or 2k Vrms
Relay Channels

ioLogik R1214 Series: 6

Connector

Screw-fastened Euroblock terminal
Counter Frequency

2.5 kHz
Digital Filtering Time Interval

Software configurable
Dry Contact

On: short to GND
Off: open
I/O Mode

DI or event counter
Points per COM

ioLogik R1210/R1212 Series: 8 channels
ioLogik R1214 Series: 6 channels
Sensor Type

Dry contact
Wet contact (NPN or PNP)
Wet Contact (DI to COM)

On: 10 to 30 VDC
Off: 0 to 3 VDC

Connector

Screw-fastened Euroblock terminal
Current Rating

200 mA per channel
I/O Mode

DO or pulse output
I/O Type

Sink
Pulse Output Frequency

5 kHz
Over-Current Protection

0.65 A per channel @ 25°C
Over-Temperature Shutdown

175°C (typical), 150°C (min.)
Over-Voltage Protection

45 VDC (typical)

Breakdown Voltage

500 VAC
Connector

Screw-fastened Euroblock terminal
Contact Current Rating

Resistive load: 5 A @ 30 VDC, 250 VAC, 110 VAC
Contact Resistance

100 milli-ohms (max.)
Electrical Endurance

100,000 operations @ 5 A resistive load
Initial Insulation Resistance

1,000 mega-ohms (min.) @ 500 VDC
Mechanical Endurance

5,000,000 operations
Pulse Output Frequency

0.3 Hz at rated load
Type

Form A (N.O.) power relay
Note

Ambient humidity must be non-condensing and remain between 5 and 95%. The relays may malfunction when operating in high condensation environments below 0°C.

Accuracy

ioLogik R1240:
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C

ioLogik R1240-T:
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C
±0.5% FSR @ -40 to 75°C
Built-in Resistor for Current Input

120 ohms
Connector

Screw-fastened Euroblock terminal
I/O Mode

Voltage/Current
I/O Type

Differential
Input Impedance

10 mega-ohms (min.)
Input Range

0 to 10 VDC
0 to 20 mA
4 to 20 mA
4 to 20 mA (with burn-out detection)
Converter Resolution

16 bits
Sampling Rate

All channels: 12 samples/sec
Per channel: 1.5 samples/sec
Only one channel enabled: 12 samples/sec

Accuracy

ioLogik R1241:
±0.1% FSR @ 25°C
±0.3% FSR @ -10 to 60°C

ioLogik R1241-T:
±0.1% FSR @ 25°C
±0.3% FSR @ -40 to 75°C
Connector

Screw-fastened Euroblock terminal
Output Range

0 to 10 VDC
0 to 20 mA
4 to 20 mA
Converter Resolution

12-bit
Voltage Output

10 mA (max.)
Load (Current Mode)

Internal power: 400 ohms (max.)
24 V external power: 1000 ohms (max.)

LED Indicators

PWR, RDY, P1, P2

Baudrate

1200, 2400, 4800, 9600, 19200, 38400, 57600, 112800, 921600 bps
Connector

Terminal block
No. of Ports

2
Parity

None
Even
Odd
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
Serial Standards

RS-485
Stop Bits

1, 2
Surge

1 kV
ESD

15 kV
Data Bits

8

RS-485-2w

Data+, Data-, GND

Industrial Protocols

Modbus RTU Slave

Power Connector

Screw-fastened Euroblock terminal
No. of Power Inputs

1
Input Voltage

12 to 48 VDC
Power Consumption

ioLogik R1210 Series: 154 mA @ 24 VDC
ioLogik R1212 Series: 187 mA @ 24 VDC
ioLogik R1214 Series: 207 mA @ 24 VDC
ioLogik R1240 Series: 216 mA @ 24 VDC
ioLogik R1241 Series: 343 mA @ 24 VDC

Housing

Plastic
Dimensions

27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
Weight

200 g (0.44 lb)
Installation

DIN-rail mounting
Wall mounting
Wiring

I/O cable, 16 to 26 AWG
Power cable, 12 to 24 AWG

Operating Temperature

Standard Models: -10 to 75°C (14 to 167°F)
Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)
Altitude

2000 m Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
Safety

UL 508
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6

Green Product

RoHS, CRoHS, WEEE

Time

1,239,293 hrs
Standards

Telcordia Standard SR-332

Warranty Period

ioLogik R1214: 2 years Because of the limited lifetime of power relays, products that use this component are covered by a 2-year warranty.
ioLogik R1210/R1212/R1240/R1241 Series: 5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
ioSearch Configuration Utility 2.2 MB	ユーティリティ	C63BFA20B8C6ED09EE47AB3C58D3856B6AF0FDA2D72FC232D3A84523778B3D7AD6E6D2AEE7CFCEBD85AC0DE5F714FE03AB0C812319CEB6A58897E2BE034E7AFD SHA-512	v2.2	Windows 10 Windows 11 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2012 Windows Server 2016 Windows Server 2019 Windows Server 2022	2022年8月1日 2022年8月1日リリースノート
Firmware for ioLogik R1200 Series (R1210) 61.0 KB	ファームウェア	34937E09EBAACA107C6748C50C045BB418AC743B65F7462D1A23E5ED55AAC544963DCE39F1697E0B315068B546C71B968D6B0D07C19813DA678E734F567EDB66 SHA-512	v1.2		2020年10月26日 2020年10月26日リリースノート
Firmware for ioLogik R1200 Series (R1214) 67.9 KB	ファームウェア	D9BF714AC99204D5733ABB3225C404575EB98700D73B6AEC042145D4850F19D20048C7EBBFF1190C4CCBC732CC96AD138CE1636F02CE8B7F2FC7EF6B8368B425 SHA-512	v1.2		2020年10月26日 2020年10月26日リリースノート
Firmware for ioLogik R1200 Series (R1212) 67.2 KB	ファームウェア	A9B9DE091319E278492AF000A8D1BF4819E7A7941F426D35F20A024FD525CA7F16B54473D9C1570605645868FB9D81A75AD274038E07D7BD9705268ECB3408BF SHA-512	v1.2		2020年10月26日 2020年10月26日リリースノート
Firmware for ioLogik R1200 Series (R1240) 61.2 KB	ファームウェア	46E958EBFCC4371863B2486A739CB142C93714841A9B5A3BF01F7E49F8A68627A3C6816C1DBFA693C9E7ACCDDD2A1186B32DBADCDA597C2076A29CE64C050849 SHA-512	v1.3		2020年10月26日 2020年10月26日リリースノート
Firmware for ioLogik R1200 Series (R1241) 59.6 KB	ファームウェア	33CA8E8FDD74F68779B8CFACE4056CCA63D1765D57784EC6A1C660A015F425B90CAA1BB26BE8B976968B8B290FF1D526956A13482D55A87844A1DC6F319DEE96 SHA-512	v1.3		2020年10月26日 2020年10月26日リリースノート
MX-AOPC UA Logger 44.2 MB	ユーティリティ	C0897104272784DEBB5459E35ED48B836DB1E25A8473EEC938110B2CA0E26E8278C9AFA512D0CDD030652841587F9378EA678C4C89FE2772FEBD54E77D65A693 SHA-512	v1.1	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2017年6月14日 2017年6月14日リリースノート
MX-AOPC UA Server 36.3 MB	ユーティリティ	D1CFF70DCC4A9312A8190FB10C7F541113757E740F429251278FDA3DAF980D72B72E4E2D290B89D53DBC415024FC4540C3F2B4FC2DAC6819004B022735336FE4 SHA-512	v1.6	Windows 10 Windows 7 Windows 8 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2017年6月14日 2017年6月14日リリースノート
Software Package for ioLogik R1200 Series 13.9 MB	ソフトウェアパッケージ	8EBF4D548CF6AA1F894EA05AE97024C6AA2A8AB46D3033E093F85048329A81234BF0DE6B3A5C871D95C3165D2B9F3BA16019E368D9854C6E024C48A013BB9E99 SHA-512	v1.0		2017年1月10日 2017年1月10日リリースノート
MXIO Library for Linux Kernel 3.x 2.1 MB	ライブラリー	F16801424DD938ED0320169672E685290663C91EF9E80C6FE827AA6B68C6FB85297E971B2804242646A940F45A7D8A09A572A4D3DDBA3FDF3A500233FF27C5FE SHA-512	v2.12	Linux 3.x	2016年12月27日 2016年12月27日リリースノート
MXIO Library for Linux Kernel 4.x 2.1 MB	ライブラリー	342D1BD752B8A02D1BED1CB3BA1B82DC9422B884C69B8AA32FA119EC8747E839A21495806FA6D84DE9A9E1105FFAD4813257A7B6BD4425A0BB80B9686CEFBE38 SHA-512	v2.12	Linux 4.x	2016年12月27日 2016年12月27日リリースノート
MXIO .NET Library for Windows 2.7 MB	ライブラリー	3EF95A861DD1AC313A3280725B3569470471A1647EDC1BA022AE77173F10CA2F885B754301470714EA340BEB6EECFB212486E74110E7E74C5FC1998F257B3D66 SHA-512	v1.10	Windows 10 Windows 7 Windows 8.1 Windows Server 2003 Windows Server 2008 Windows Server 2012	2016年12月27日 2016年12月27日リリースノート
MXIO Library for Windows 2.5 MB	ライブラリー	463853F57E87317A2D12F7E4A8104447C66BC34B3B2EA5EF88A9B98302E7F5CB1A43FA3A7BD7F72075BC95CA550CEAC1AB4632B2A188E0C8897694C2FF663E93 SHA-512	v2.12	Windows 10 Windows 7 Windows 8.1 Windows Server 2003 Windows Server 2008 Windows Server 2012	2016年12月25日 2016年12月25日リリースノート
MXIO Library for Linux Kernel 2.6.x 1.8 MB	ライブラリー	51DD79A2F63497C273839868C3D3FECB620B607A3D13E6921B925EE9E21C3D116D3BF94C67665645A65DE163770C7D2485930289355E51CDD1BB3AB094D62382 SHA-512	v2.11	Linux 2.6.x	2014年2月13日 2014年2月13日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
ioLogik R1200 シリーズデータシート 4.8 MB	データシート	日本語	v1.1	2025年4月22日 2025年4月22日
FOSS Statement for ioLogik R1200 Series 579.4 KB	宣言書	英語	v1.0	2024年10月16日 2024年10月16日
Declaration of Conformity for ioLogik R1200 Series 296.4 KB	宣言書	英語	v1.0	2024年3月18日 2024年3月18日
QIG for ioLogik R1200 Series 770.9 KB	QIG (クイックインストールガイド)	英語	v4.1	2021年5月5日 2021年5月5日
Manual for ioLogik R1200 Series 6.2 MB	マニュアル	英語	v3.4	2021年4月15日 2021年4月15日
2D CAD for ioLogik R1200 Series (ioLogik R1200) 508.3 KB	2D CAD	英語		2014年4月10日 2014年4月10日
