VPort P16-1MP-M12-IRシリーズ

EN 50155、HD映像、赤外線IPカメラ

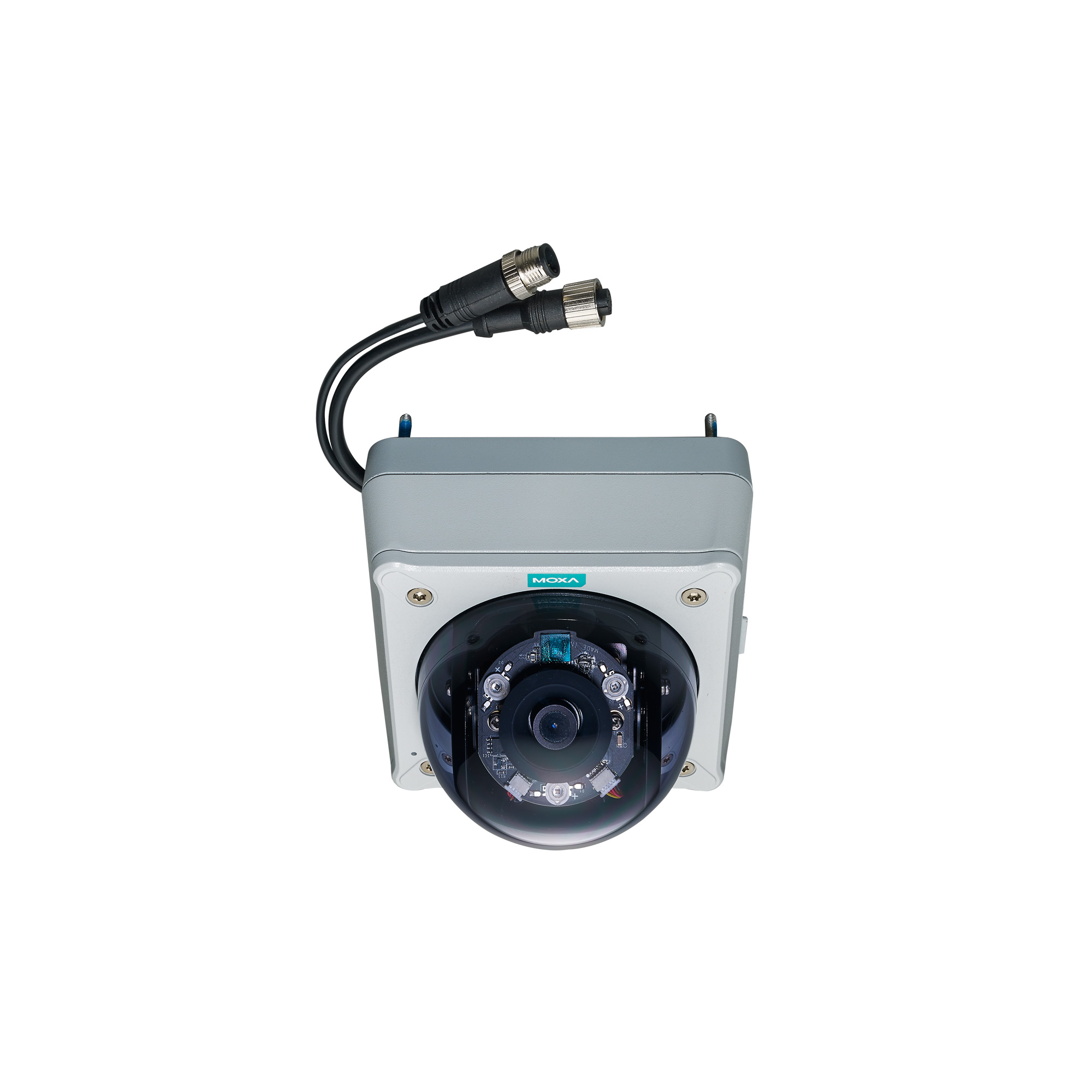

moxa-vport-p16-1mp-m12-ir-series-image-1-(1).jpg | Moxa

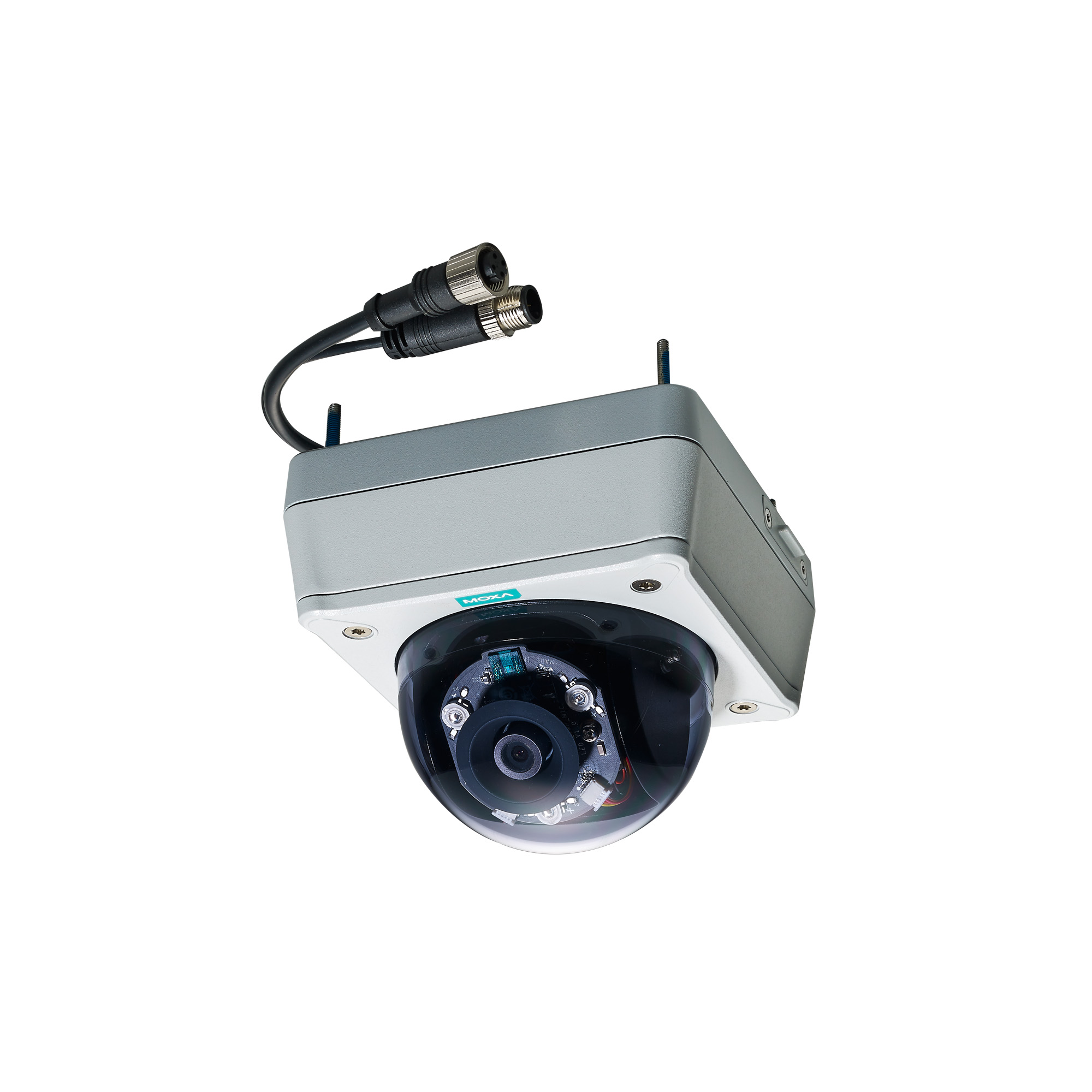

moxa-vport-p16-1mp-m12-ir-series-image-2-(1).jpg | Moxa

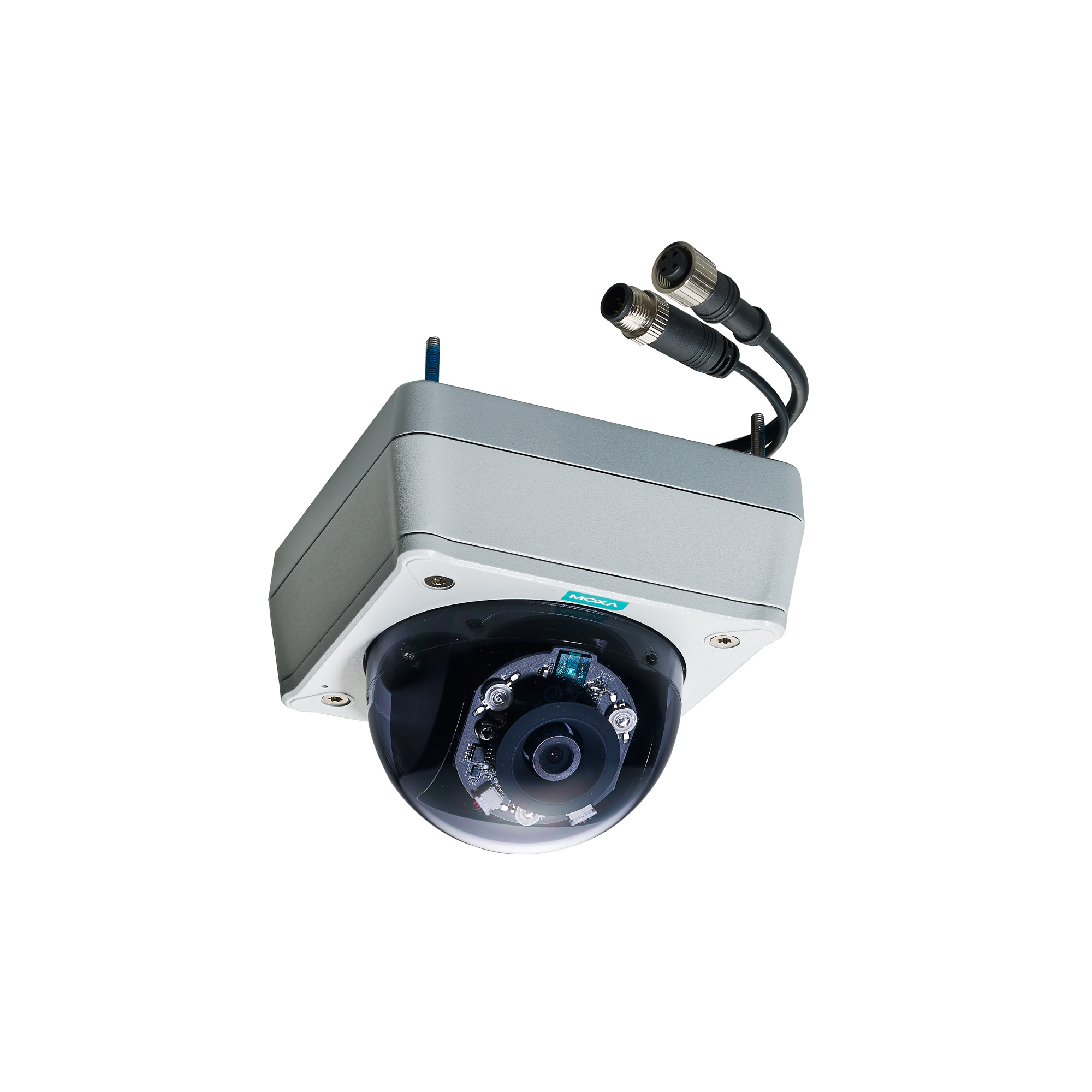

moxa-vport-p16-1mp-m12-ir-series-image-3-(1).jpg | Moxa

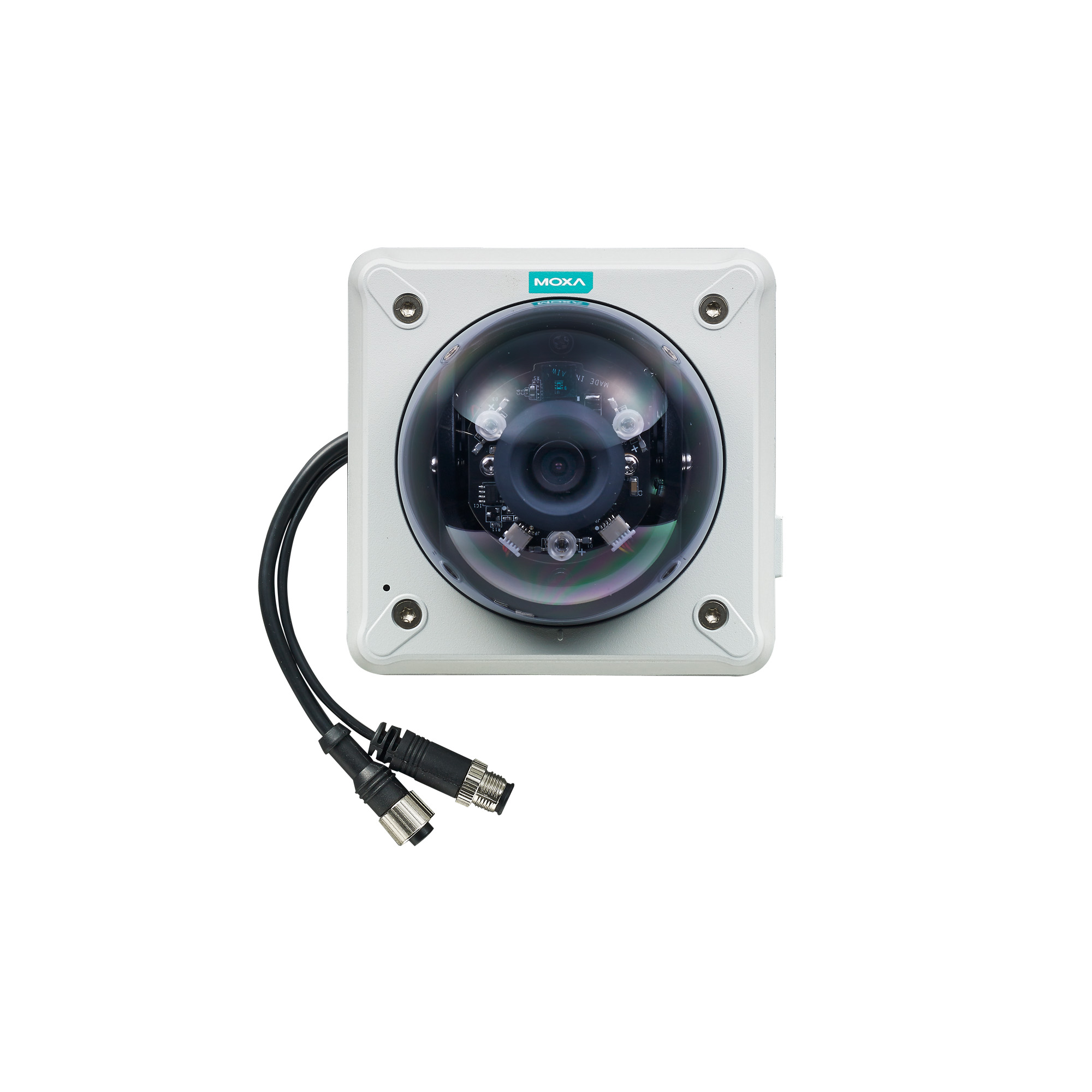

moxa-vport-p16-1mp-m12-ir-series-image-4-(1).jpg | Moxa

特徴および利点

  • 1/2.7”プログレッシブスキャンカメラ、最大解像度1280 x 800、最大30 fps
  • 内蔵IR照明器およびICR(赤外線カットフィルター除去)により昼夜を問わず画像を提供
  • DNRおよびWDRを使用した高品質なビデオ画像
  • 最大で3つの独立したH.264またはMJPEGビデオストリームに対応
  • DynaStream™により最適化されたネットワーク効率を実現
  • CBR Pro™により制限された帯域幅でも高品質の画像を伝送
  • 自動設定のためのDHCPオプション66/67をサポート
  • オーディオ入力用内蔵マイクx 1、外部センサー用デジタル入力x 1
  • 標準および相互運用性のためのONVIFサポート

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

堅牢なVPort P16-1MP-M12-IRカメラはHD(720P、1280 x 720)のビデオ画像を生成し、多様な設置方法や環境で使用されるモバイルIPビデオ監視アプリケーションに必要な汎用性と耐久性を備えた、3つのH.264/MJPEG対応ビデオストリームを特徴としています。さらに、このカメラはEN 50155の必須検査項目に準拠しており、防犯耐衝撃性(EN 62262 IK10)、-25~55°Cまたは-40~70°C(Tモデル)の動作温度、堅牢なM12イーサネットポート、PoE電源入力、内蔵マイク、デジタル入力、IP66防雨防塵保護等級、および昼夜両方で画像を生成可能なIR照明器を特徴としています。 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらを参照してください: www.moxa.com/doc/specs/EN_50155_Compliance.pdf

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +1 V for state 0
    Max. input current: 8 mA

  • Connector

    5-pin A-coded male M12 connector with 20 cm cable

  • PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

    1

  • Standards

    IEEE 802.3af for PoE

  • Protocols

    TCP/IP, IPv4, UDP, HTTP, RTP/RTSP, ARP, UPnP, FTP, TFTP, SMTP, NTP Client, DNS, DDNS, QoS, IGMP v3, ICMP, SNMPv1/v2c/v3, DHCP Opt66/67, HTTPS

  • Password

    User-level password protection

  • Filter

    IP address

  • Encryption

    HTTPS

  • No. of Power Inputs

    1

  • Source of Input Power

    PoE (IEEE 802.3af)

  • Input Current

    0.19 A @ 48 VDC

  • Sensor

    1/2.7-in HD progressive scan CMOS

  • Lens

    VPort P16-1MP-M12-IR-CAM36 Series: f=3.6mm, F1.6, Diagonal 99°, Horizontal 94°, Vertical 47°
    VPort P16-1MP-M12-IR-CAM80 Series: f=8.0mm, F1.6, Diagonal 45°, Horizontal 40°, Vertical 22°

  • Minimum Illumination

    Color: 0.2 lux, at F1.2 (Gain High, 50 IRE, 1/30 sec)
    B/W: 0.05 lux, at F1.2 (Gain High, 50 IRE, 1/30 sec)
    Note: 0 lux if IR illuminator is on

  • Camera Angle

    Pan 350°, Tilt 65° (controlled manually)

  • Day & Night

    Auto/Color/BW; ICR control

  • Synchronization

    Internal

  • White Balance

    ATW/AWB

  • Electronic Shutter

    Auto, Fixed (1/30 to 1/25000 sec)

  • S/N Ratio

    Maximum 50 dB (AGC off; DNR on)

  • ICR Control

    Auto (light sensor control) or DI control

  • IR Illumination

    IR LED illuminators, 5-meter (max.) effective distance; On/Off controlled manually (night mode) or by the light sensor

  • DNR (digital noise reduction)

    Built-in 2D/3D DNR

  • WDR (wide dynamic range)

    110 dB

  • Flickerless Control

    Automatic, 50 Hz, 60 Hz modes

  • Image Rotation

    Flip, Mirror, and 180° rotation

  • Image Setting

    Manual tuning with saturation, sharpness, and contrast

  • AGC (auto gain control)

    2X, 4X, 8X, 16X, 32X, 64X

  • BLC (back light compensation)

    High/Medium/Low

  • Video Compression

    H.264 (ISO/IEC 14496-10) or MJPEG

  • Video Output

    via Ethernet

  • Video Streams

    3 independent H.264 or MJPEG video streams

  • Video Resolution and FPS (frames per second)

  • Video Resolution and FPS (frames per second)

  • Video Viewing

    DynaStream™ support for changing the video frame rate automatically
    CBR Pro™ for good image quality in limited bandwidth transmissions
    3 privacy mask areas provided
    Adjustable image size and quality
    Timestamp and text overlay
    OSD (On Screen Display) position adjustable
    Maximum of 5 simultaneous unicast connections, 50 multicast clients

  • Audio Format

    Mono, PCM (G.711)

  • Audio Inputs

    1 x built-in microphone

  • VPort SDK PLUS

    Includes CGI commands, ActiveX Control, and API library for customized applications or system integration for third-party developers

  • Video Standards

    ONVIF Profile S

  • Intelligent Video

    Camera tampering detection

  • Video Motion Detection

    3 independently configurable areas

  • Scheduling

    Daily repeat timing schedule

  • Imaging

    JPEG snapshots for pre/trigger/post alarm images

  • Custom Alarms

    HTTP event servers for setting customized alarm actions

  • Email/FTP Messaging

    Automatic transfer of stored images via email or FTP as event-triggered actions

  • Pre-Alarm Buffer

    12 MB video buffer for JPEG snapshot images

  • Memory Size

    1 GB

  • Operating System

    Windows 7 or above

  • Browser

    Internet Explorer 9.x or above

  • Multimedia

    DirectX 9.0C or above

  • Housing

    IP66 rain and dust protection
    Metal housing, PC dome cover
    IK10 vandal resistant protection

  • Dimensions

    125 x 125 x 120.7 mm (4.92 x 4.92 x 4.8 in)

  • Weight

    870 g (1.92 lb)

  • Installation

    Panel mounting

  • Protection

    -CT models: PCB conformal coating

  • Operating Temperature

    Standard Models: -25 to 55°C (-13 to 131°F)
    Wide Temp.Models: -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Ingress Protection

    IEC 60529, IP66

  • Salt Spray Test

    ASTM-B117

  • Vandal Resistance

    EN 62262, IK10

  • Altitude

    2000 m

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Railway Fire Protection

    EN 45545-2

  • Safety

    UL 60950-1

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Railway

    EN 50155 (complies with a portion of EN 50155 specifications)

  • Time

    1,052,184 hrs

  • Standards

    Telcordia SR332

  • Warranty Period

    5 years
    Note: Limited warranty on moving parts; see Moxa's online warranty policy for details.
