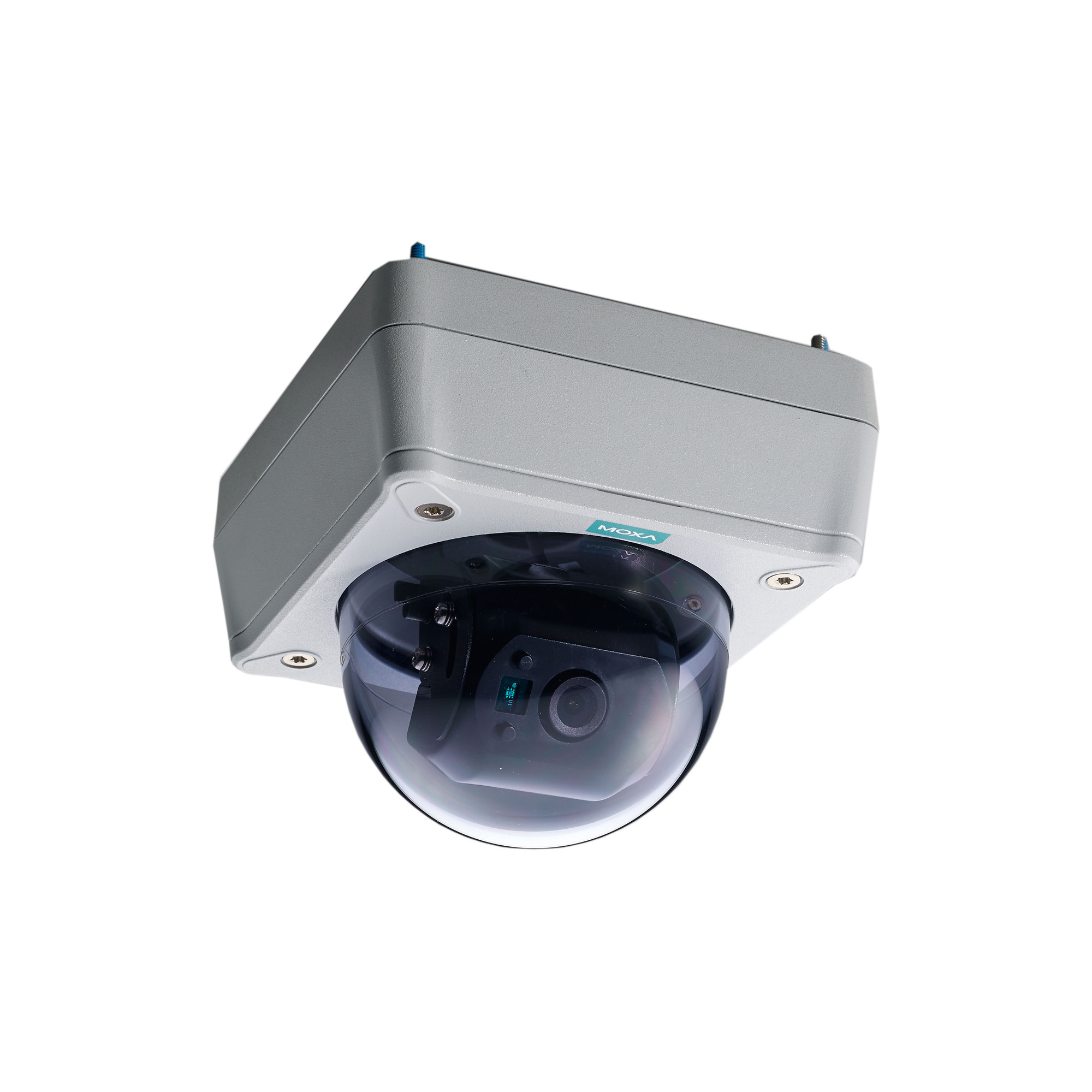

VPort P16-1MP-M12シリーズ

EN 50155、HD映像、堅牢IPカメラ

moxa-vport-p16-1mp-m12-series-image-1-(1).jpg | Moxa

機能と特長

  • 1/2.7”プログレッシブスキャンカメラ、最大解像度1280 x 800、最大30 fps
  • 昼夜映像対応の内蔵光センサー
  • DNRおよびWDRを使用した高品質なビデオ画像
  • 最大で3つの独立したH.264またはMJPEGビデオストリームに対応
  • DynaStream™により最適化されたネットワーク効率を実現
  • CBR Pro™により制限された帯域幅でも高品質の画像を伝送
  • 自動設定のためのDHCPオプション66/67をサポート
  • 標準および相互運用性のためのONVIFサポート

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

堅牢なVPortP16-1MP-M12カメラは、HD（720P、1280 x 720）ビデオ画像を提供し、3つのH.264/MJPEGビデオストリームに対応しており、モバイルIPビデオ監視アプリケーション向けにさまざまな設置または環境で優れた汎用性と堅牢性を備えています。また、これらのカメラはEN 50155必須検査項目に準拠しています。 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらを参照してください： www.moxa.com/doc/specs/EN_50155_Compliance.pdf 動作温度、電源入力電圧、サージ、ESD、振動、保護コーティングおよび電源絶縁についてカバーしています。さまざまな産業用アプリケーションに適しています。防犯耐衝撃性（EN 62262 IK10）、-25～55℃または-40～70℃（Tモデル）の動作温度、堅牢なM12イーサネットポート、PoE対応電源入力、IP66防雨防塵保護等級、および昼夜兼用画像処理機能を装備しています。

  • PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

    1

  • Protocols

    TCP/IP, IPv4, UDP, HTTP, RTP/RTSP, ARP, UPnP, FTP, TFTP, SMTP, NTP Client, DNS, DDNS, QoS, IGMP v3, ICMP, SNMPv1/v2c/v3, DHCP Opt66/67, HTTPS

  • Password

    User-level password protection

  • Filter

    IP address

  • Encryption

    HTTPS

  • No. of Power Inputs

    1

  • Source of Input Power

    PoE (IEEE 802.3af)

  • Input Current

    0.35 A @ 48 VDC

  • Sensor

    1/2.7-in HD progressive scan CMOS

  • Lens

    VPort P16-1MP-M12-CAM36 Series: f=3.6mm, F1.6, Diagonal 99°, Horizontal 94°, Vertical 47°
    VPort P16-1MP-M12-CAM80 Series: f=8.0mm, F1.6, Diagonal 45°, Horizontal 40°, Vertical 22°

  • Minimum Illumination

    Color: 0.2 lux, at F1.2 (Gain High, 50 IRE, 1/30 sec)
    B/W: 0.05 lux, at F1.2 (Gain High, 50 IRE, 1/30 sec)

  • Camera Angle

    Pan 350°, Tilt 65° (controlled manually)

  • Day & Night

    Auto/Color/BW; ICR control

  • ICR Control

    Auto

  • Synchronization

    Internal

  • White Balance

    ATW/AWB

  • Electronic Shutter

    Auto, Fixed (1/30 to 1/25000 sec)

  • S/N Ratio

    Maximum 50 dB (AGC off; DNR on)

  • DNR (digital noise reduction)

    Built-in 2D/3D DNR

  • WDR (wide dynamic range)

    110 dB

  • Flickerless Control

    Automatic, 50 Hz, 60 Hz modes

  • Image Rotation

    Flip, Mirror, and 180° rotation

  • Image Setting

    Manual tuning with saturation, sharpness, and contrast

  • AGC (auto gain control)

    2X, 4X, 8X, 16X, 32X, 64X

  • BLC (back light compensation)

    High/Medium/Low

  • Video Compression

    H.264 (ISO/IEC 14496-10) or MJPEG

  • Video Output

    via Ethernet

  • Video Streams

    3 independent H.264 or MJPEG video streams

  • Video Resolution and FPS (frames per second)

  • Video Resolution and FPS (frames per second)

    NTSC PAL
    Size Max. FPS Size Max. FPS
    QCIF 176 x 112 30 176 x 144 25
    QVGA 320 x 240 30 320 x 240 25
    CIF 352 x 240 30 352 x 288 25
    VGA 640 x 480 30 640 x 480 25
    4CIF 704 x 480 30 704 x 576 25
    Full D1 720 x 480 30 720 x 576 25
    SVGA 800 x 600 30 800 x 600 25
    HD 1280 x 720 30 1280 x 720 25
    WXGA 1280 x 800 30 1280 x 800 25

  • Video Viewing

    DynaStream™ support for changing the video frame rate automatically
    CBR Pro™ for good image quality in limited bandwidth transmissions
    3 privacy mask areas provided
    Adjustable image size and quality
    Timestamp and text overlay
    OSD (On Screen Display) position adjustable
    Maximum of 5 simultaneous unicast connections, 50 multicast clients

  • VPort SDK PLUS

    Includes CGI commands, ActiveX Control, and API library for customized applications or system integration for third-party developers

  • Video Standards

    ONVIF Profile S

  • Intelligent Video

    Camera tampering detection

  • Video Motion Detection

    3 independently configurable areas

  • Scheduling

    Daily repeat timing schedule

  • Imaging

    JPEG snapshots for pre/trigger/post alarm images

  • Custom Alarms

    HTTP event servers for setting customized alarm actions

  • Email/FTP Messaging

    Automatic transfer of stored images via email or FTP as event-triggered actions

  • Pre-Alarm Buffer

    12 MB video buffer for JPEG snapshot images

  • Memory Size

    1 GB

  • Operating System

    Windows 7 or above

  • Browser

    Internet Explorer 9.x or above

  • Multimedia

    DirectX 9.0C or above

  • Housing

    IP66 rain and dust protection
    Metal housing, PC dome cover
    IK10 vandal resistant protection

  • Dimensions

    125 x 125 x 120.7 mm (4.92 x 4.92 x 4.8 in)

  • Weight

    810 g (1.79 lb)

  • Installation

    Panel mounting

  • Protection

    -CT models: PCB conformal coating

  • Operating Temperature

    Standard Models: -25 to 55°C (-13 to 131°F)
    Wide Temp.Models: -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Ingress Protection

    IEC 60529, IP66

  • Salt Spray Test

    ASTM-B117

  • Vandal Resistance

    EN 62262, IK10

  • Altitude

    2000 m

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Railway Fire Protection

    EN 45545-2

  • Safety

    UL 60950-1

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Railway

    EN 50155 (complies with a portion of EN 50155 specifications)

  • Time

    1,598,728 hrs

  • Standards

    Telcordia SR332

  • Warranty Period

    5 years
    Note: Limited warranty on moving parts; see Moxa's online warranty policy for details.

  • Details

    See www.moxa.com/jp/warranty

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for VPort P16-1MP-M12 Series
19.1 MB 		ファームウェア
SHA-512
v1.3
2018年3月6日 2018年3月6日 リリースノート
SoftNVR-IA IP Surveillance Software Trial Version
48.1 MB 		ソフトウェアパッケージ
SHA-512
v3.5
  • Windows 7
  • Windows XP
 2017年11月8日 2017年11月8日 リリースノート
Software Package for VPort P16-1MP-M12 Series (MIB file)
39.8 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2014年9月15日 2014年9月15日 リリースノート
Moxa VPort and EtherDevice Configurator Utility
1.6 MB 		ユーティリティ
SHA-512
v5.3
  • Windows
 2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Declaration of Conformity for VPort P16-1MP-M12 Series
304.4 KB 		宣言書 英語 v1.0 2024年12月16日 2024年12月16日
QIG for VPort P16-1MP-M12 Series
1.9 MB 		QIG (クイックインストールガイド) 英語 v2.1 2021年8月13日 2021年8月13日
VPort P16-1MP-M12シリーズデータシート
3.3 MB 		データシート 日本語 v1.0 2018年11月12日 2018年11月12日
Manual for VPort P16-1MP-M12 Series
6.9 MB 		マニュアル 英語 v3.4 2018年2月9日 2018年2月9日
2D CAD for VPort P16-1MP-M12
389.2 KB 		2D CAD 英語 2014年9月16日 2014年9月16日
Moxa SoftNVR-IA IP Surveillance Software User's Manual
3.6 MB 		マニュアル 英語 v1.0 2010年4月22日 2010年4月22日
