VPort 464シリーズ

優れたビデオ性能、4チャネル産業用ビデオエンコーダ

moxa-vport-464-series-image-1-(1).jpg | Moxa

機能と特長

  • 各チャネルは2つのD1 30 fpsストリームを同時にサポート、または4つのチャネルを1つのクアッドストリーム30 fps画像にマージ
  • 200ミリ秒以下のビデオレイテンシ
  • 2つのイーサネットポートによりカスケード接続またはイーサネットポートの冗長構成に対応
  • DynaStream™により最適化されたネットワーク効率を実現
  • 標準および相互運用性のためのONVIFサポート
  • microSDカードスロットによるローカルストレージ機能
  • 動作温度-40～75°Cの産業用設計

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

VPort 464 4チャネル産業用ビデオエンコーダはH.264ビデオ圧縮アルゴリズムを使用しています。このアルゴリズムにより、市場最高のビデオ画質をその他のビデオ圧縮規格と比較しても小さな帯域幅で提供することが可能になります。さらに、さまざまな要件を満たすために、VPort464の各チャネルは2つのビデオストリームを同時にサポートできます。または、H.264およびMJPEG圧縮形式を使用して、4つのチャネルすべてを1つのクアッドビューストリームにマージします。これにより、表示、録画、分析を含む、さまざまな用途により柔軟に対応できます。VPort 464は-40～75°Cの動作温度、IP30保護等級、および産業用規格などに対応した産業用途向けの堅牢な設計がなされており、過酷な環境下での使用に適しています。

VPort 464には2つのギガビットイーサネットポートが付属しており、カスケードモードとネットワーク冗長性をサポートしています。さらに、Moxaの革新的なDynaStream™技術により、ビデオフレームレートを自動的に変更できるため、ネットワーク使用帯域を制御し、ネットワークシステム管理を簡素化できます。CBR Pro™機能は、限られた帯域幅の送信で最小のパケット損失を保証し、画像がモザイク効果を示さないようにします。

  • microSD Slot

    SDXC

  • Digital Input Channels

    4

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +1 V for state 0
    Max. input current: 8 mA

  • Relay Channels

    2

  • Contact Current Rating

    Resistive load: 1 A @ 24 VDC

  • Connector

    Terminal block

  • 10/100BaseT(X) Ports (RJ45 connector)

    2

  • Protocols

    TCP/IP, IPv4/IPv6, UDP, HTTP, RTP/RTSP, ARP, UPnP, FTP, TFTP, SMTP, NTP Client, DNS, DDNS, QoS, IGMP v3, ICMP, SNMPv1/v2c/v3, Modbus TCP, HTTPS, 802.1X, NTCIP

  • Password

    User-level password protection

  • Filter

    IP address

  • Authentication

    802.1X

  • Encryption

    HTTPS

  • LED Indicators

    STAT: Indicates if system is booted up properly or not
    Power 1: Power 1 on/off
    Power 2: Power 2 on/off
    FAULT: Can be configured to correspond to system alarm, power failure, or disconnected network
    Video: Video input signal
    PTZ: Indicates if PTZ or COM port data has been transmitted
    SD: Indicates if SD card was mounted successfully
    Network: 10 Mbps or 100 Mbps

  • PTZ Port

    1, RS-232 or RS-422/485 port, terminal block connector, 115.2 kbps

  • COM Port

    1, RS-232 or RS-485 port, DB9 male connector, 115.2 kbps

  • Console Port

    1 RS-232 port, 10-pin RJ45 (115200, n, 8, 1)

  • No. of Power Inputs

    2

  • Input Voltage

    Redundant dual inputs

  • Operating Voltage

    12 to 32 VDC, 18 to 30 VAC

  • Input Current

    0.5 A @ 24 VDC
    0.83 A @ 24 VAC

  • Power Connector

    2-pin terminal block

  • Video Compression

    H.264 (ISO/IEC 14496-10) or MJPEG

  • Video Input

    4, BNC connector (1.0 Vpp, 75 ohm)

  • Video Output

    via Ethernet

  • Video Streams

    2 independent H.264 or MJPEG video streams
    1 quad (4-channel images) stream

  • NTSC/PAL

    Auto-sensing or manual

  • Video Resolution and FPS (frames per second)

  • Video Resolution and FPS (frames per second)

    NTSC PAL
    Size Max. FPS Size Max. FPS
    QCIF 176 x 112 30 176 x 144 25
    4CIF 704 x 480 30 704 x 576 25
    CIF 352 x 240 30 352 x 288 25
    VGA 640 x 480 30 640 x 480 25
    QVGA 320 x 240 30 320 x 240 25
    Full D1 720 x 480 30 720 x 576 25
    Quad View 1440 x 960 30 1440 x 1152 25

  • Video Viewing

    DynaStream™ support for changing the video frame rate automatically
    CBR Pro™ for good image quality in limited bandwidth transmissions
    Adjustable image size and quality
    Timestamp and text overlay
    OSD (On Screen Display) position adjustable
    Maximum of 5 simultaneous unicast connections, 50 multicast clients
    Image tuning control: brightness, contrast, saturation, sharpness, noise reduction

  • Audio Inputs

    1 Line-in or MIC-in with 3.5 mm phone jack

  • Audio Outputs

    1 Line-out, with 3.5 mm phone jack

  • Audio Format

    Mono, PCM (G.711)

  • VPort SDK PLUS

    Includes CGI commands, ActiveX Control, and API library for customized applications or system integration for third-party developers

  • Video Standards

    ONVIF Profile S

  • PTZ Camera Control

    Via PTZ port or COM port

  • PTZ Control Functions

    Pan, tilt, zoom, focus, move speed, preset position (max. 128 positions)

  • PTZ Function Updates

    Driver upload supported

  • Protocols

    Pelco D, Pelco P, Custom Camera

  • Intelligent Video

    Camera tampering detection

  • Video Motion Detection

    3 independently configurable areas

  • Scheduling

    Daily repeat timing schedule

  • Imaging

    JPEG snapshots for pre/trigger/post alarm images

  • Custom Alarms

    HTTP event servers for setting customized alarm actions

  • Email/FTP Messaging

    Automatic transfer of stored images via email or FTP as event-triggered actions

  • Pre-Alarm Buffer

    50 MB video buffer for JPEG snapshot images

  • Video Recording

    Event recordings stored on the SD card

  • Memory Size

    1 GB

  • Operating System

    Windows 7 or above

  • Browser

    Internet Explorer 9.x or above

  • Multimedia

    DirectX 9.0C or above

  • Housing

    Metal

  • Dimensions

    80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)

  • Weight

    1130 g (2.49 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -25 to 60°C (-13 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Safety

    UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    569,152 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for VPort 464 Series (MIB file)
28.5 KB 		ソフトウェアパッケージ
SHA-512
v2.0
2024年2月27日 2024年2月27日 リリースノート
Firmware for VPort 464 Series
41.6 MB 		ファームウェア
SHA-512
v2.0
2024年2月26日 2024年2月26日 リリースノート
Software Package for VPort 464 Series (MIB file)
28.1 KB 		ソフトウェアパッケージ
SHA-512
v1.0.0
2017年12月12日 2017年12月12日 リリースノート
Moxa VPort and EtherDevice Configurator Utility
1.6 MB 		ユーティリティ
SHA-512
v5.3
  • Windows
 2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for VPort 461A series, VPort 464 series
978.7 KB 		宣言書 英語 v1.0 2025年1月14日 2025年1月14日
Manual for VPort 464 Series
7.3 MB 		マニュアル 英語 v2.0 2024年3月1日 2024年3月1日
QIG for VPort 464 Series
2.6 MB 		QIG (クイックインストールガイド) 英語 v3.0 2024年3月1日 2024年3月1日
Declaration of Conformity for VPort 464 Series
636.6 KB 		宣言書 英語 v1.0 2024年2月26日 2024年2月26日
VPort 464シリーズデータシート
3.3 MB 		データシート 日本語 v1.0 2018年11月12日 2018年11月12日
Manual for VPort 464 Series (Modbus address table)
242.3 KB 		マニュアル 英語 v1.0 2018年2月14日 2018年2月14日
2D CAD for VPort 464
1.3 MB 		2D CAD 英語 2018年2月1日 2018年2月1日
Moxa SoftNVR-IA IP Surveillance Software User's Manual
3.6 MB 		マニュアル 英語 v1.0 2010年4月22日 2010年4月22日

利用可能なモデル (2)

画像を表示
比較
moxa-vport-464-image.jpg | MoxaVPort 464
比較

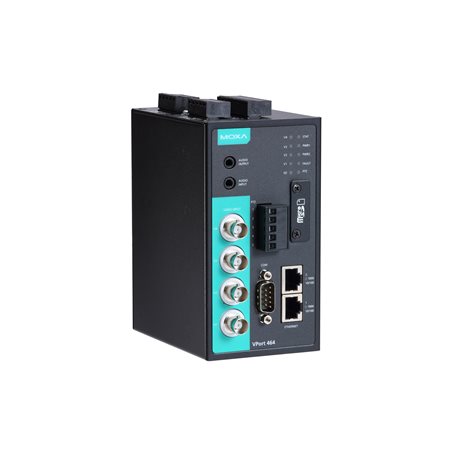

moxa-vport-464-t-image.jpg | MoxaVPort 464-T
Video Interface4-channel analog video input4-channel analog video input
Audio Interface1 x line-in, 1 x line-out1 x line-in, 1 x line-out
Local StoragemicroSD slot, SDXC interfacemicroSD slot, SDXC interface
Power InputRedundant power inputs with 2 x 12/24 VDC, 24 VAC power suppliesRedundant power inputs with 2 x 12/24 VDC, 24 VAC power supplies
Operating Temp.-25 to 60°C-40 to 75°C
MountingDIN-rail mount or Panel mount (with optional kit)DIN-rail mount or Panel mount (with optional kit)
