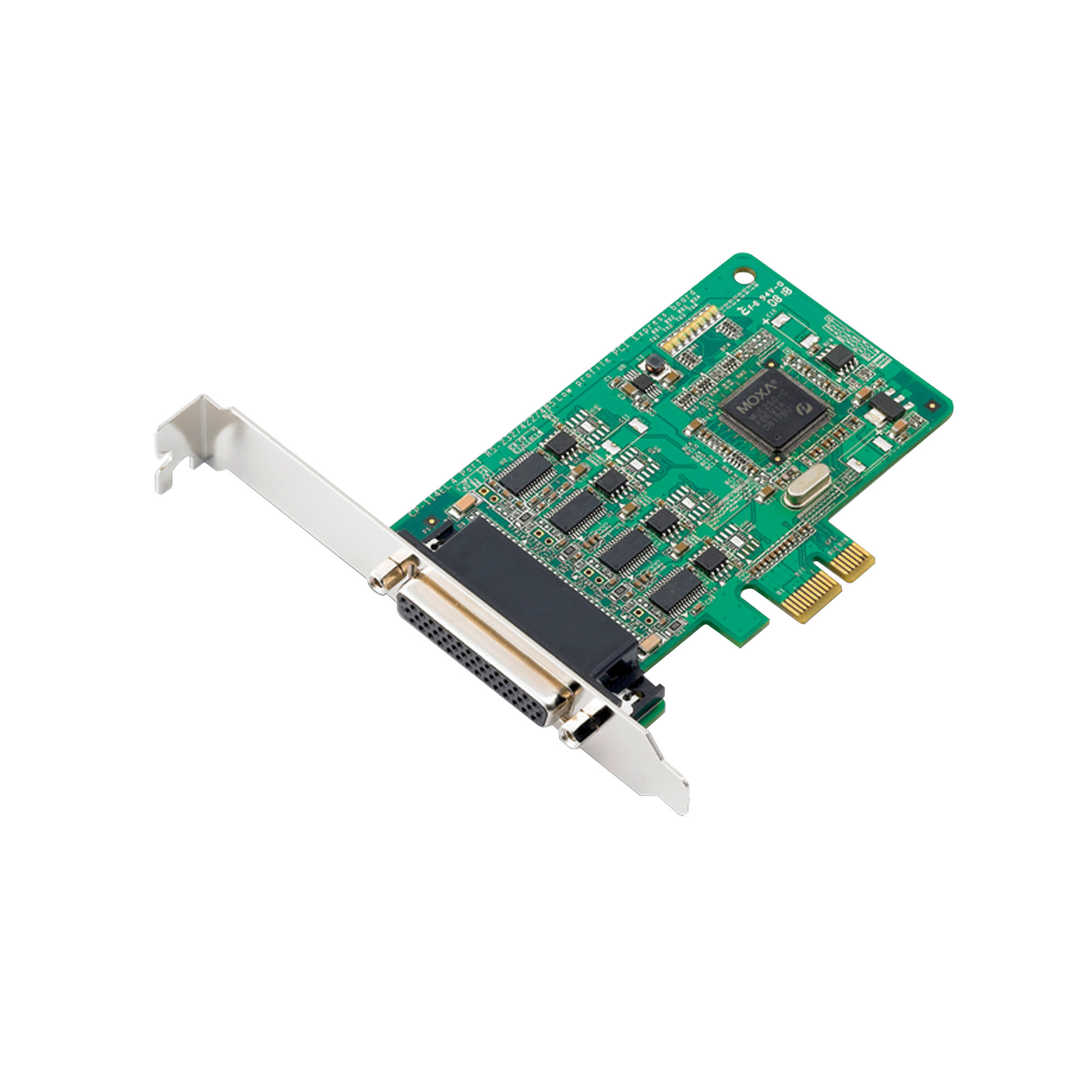

CP-114ELシリーズ

オプションの2 kV絶縁付き4ポートRS-232/422/485 PCI Expressボード

moxa-cp-114el-series-image-1-(1).jpg | Moxa

機能と特長

  • PCI Express 1.0準拠
  • 高速データ転送用最大ボーレート921.6 kbps
  • 128バイトFIFOとオンチップによるH/WとS/Wのフロー制御
  • ロープロファイルフォームファクタが小型PCにフィット
  • Windows、Linux、UNIXを含む広いオペレーティングシステムの選択のために提供されるドライバー
  • 内蔵LEDと管理ソフトウェアによる簡単なメンテナンス

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CP-114ELとCP-114EL-Iは、POSとATMのために設計されたスマートな4ポートPCI Expressボードです。これらのボードは、産業オートメーションエンジニアとシステムインテグレーターの一番の選択肢となっています。Windows、Linux、UNIXを含む多数の異なるオペレーティングシステムをサポートしています。更に、ボードの4つのRS-232/422/485シリアルポートはすべて、921.6 kbpsの高速ボーレートをサポートしています。CP-114ELおよびCP-114EL-Iは、完全なモデム制御信号を提供することにより、広範囲のシリアル周辺装置との互換性を確保しています。PCI Express x1の分類により、すべてのPCI Expressスロットにインストールすることができます。

より小型のフォームファクタ

CP-114ELとCP-114EL-Iは、任意のPCI Expressスロットと互換性のあるロープロファイルのボードです。ボードには3.3 VDC電源しか必要ありません。これは、小型から標準サイズのPCまで、ボードが様々なのホストコンピュータにフィットすることを意味しています。

Windows、Linux、UNIXで使用できるドライバー

Moxaは様々なオペレーティングシステムをサポートし続けます。CP-114EL/EL-Iのボードも例外ではありません。信頼できるWindowsとLinuxのドライバーがすべてのMoxaボードに提供されており、組み込み統合ではWEPOSなどの他のオペレーティングシステムもサポートされています。

  • Comm. Controller

    16C550C compatible

  • Bus

    PCI Express 1.0

  • Connector

    DB44 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    CP-114EL-I Series: 2 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6

  • Input Current

    CP-114EL Series: 835 mA @ 3.3 VDC
    CP-114EL-I Series: 1,170 mA @ 3.3 VDC

  • Dimensions

    CP-114EL Series: 67.21 x 103 mm (2.65 x 4.06 in)
    CP-114EL-I Series: 67.21 x 135 mm (2.65 x 5.31 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 85°C (-4 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CP-114EL Series: 2,347,197 hrs
    CP-114EL-I Series: 603,671 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Linux Kernel 6.x Driver for Multiport Serial PCI Express and Universal PCI Boards
780.0 KB
ドライバー
SHA-512
v6.1
  • Linux Kernel 6.x
2024年10月1日 2024年10月1日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 リリースノート
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 リリースノート
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年9月6日 2022年9月6日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 リリースノート
MSB Linux kernel 5.x.x driver
160.1 KB
ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 リリースノート
MSB Linux kernel 4.x.x driver
161.9 KB
ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 リリースノート
Driver for Linux kernel 3.x.x
161.1 KB
ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 リリースノート
Driver for Linux kernel 2.x.x
161.3 KB
ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 リリースノート
Driver for CP-114EL Series (WinCE 6)
282.1 KB
ドライバー
SHA-512
v1.0
  • Windows CE 6.0
2019年1月29日 2019年1月29日 リリースノート
Driver for CP-114EL Series (Windows XP, 2008 or earlier)
759.9 KB
ドライバー
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 リリースノート
Driver for CP-114EL Series (DOS)
634.2 KB
ドライバー
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 リリースノート
Driver for CP-114EL Series (SCO 5)
649.5 KB
ドライバー
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-114EL Series (SCO 6)
322.0 KB
ドライバー
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-114EL Series (Sun Solaris)
118.0 KB
ドライバー
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-114EL Series (UnixWare)
330.0 KB
ドライバー
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for CP-114EL Series (Windows ME or prior)
341.1 KB
ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 リリースノート
Driver for CP-114EL Series (UnixWare 2.1)
270.0 KB
ドライバー
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月12日 2010年7月12日 リリースノート
Viewcom
434.6 KB
ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-114EL Series (WinCE 5)
372.0 KB
ドライバー
SHA-512
v1.1
  • Windows CE 5.0
2010年7月1日 2010年7月1日 リリースノート
Driver for CP-114EL Series (QNX6)
120.8 KB
ドライバー
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 リリースノート
Driver for CP-114EL Series (WinXP Embedded)
289.1 KB
ドライバー
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Linux Driver
108.4 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for Multiport Serial PCI Express and Universal PCI Boards Windows Driver
150.4 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
Declaration of Conformity for CP-102EL/114EL/132EL Series
301.5 KB
宣言書 英語 v1.0 2024年5月20日 2024年5月20日
QIG for PCI Express Multiport Serial Board Series
495.4 KB
QIG (クイックインストールガイド) 英語 v2.4 2023年4月17日 2023年4月17日
Manual for Multiport Serial PCI Express Boards
16.1 MB
マニュアル 英語 v12.1 2022年9月16日 2022年9月16日
CP-114ELシリーズデータシート
3.4 MB
データシート 日本語 v1.1 2020年3月9日 2020年3月9日
2D CAD for CP-114EL TOP
306.0 KB
2D CAD 英語 2012年5月14日 2012年5月14日
Tech Note: The Secrets of Flow Control in Serial Communication
35.0 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
41.1 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
42.8 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日

利用可能なモデル (6)

画像を表示
moxa-cp-114el-image.jpg | MoxaCP-114ELmoxa-cp-114el-i-image.jpg | MoxaCP-114EL-Imoxa-cp-114el-db9m-image.jpg | MoxaCP-114EL-DB9Mmoxa-cp-114el-db25m-image.jpg | MoxaCP-114EL-DB25M
Serial StandardsRS-232/422/485RS-232/422/485RS-232/422/485RS-232/422/485
No. of Serial Ports4444
Isolation2 kV
Included CableCBL-M44M9x4-50CBL-M44M25x4-50
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-cp-114el-i-db9m-image.jpg | MoxaCP-114EL-I-DB9Mmoxa-cp-114el-i-db25m-image.jpg | MoxaCP-114EL-I-DB25M
Serial StandardsRS-232/422/485RS-232/422/485
No. of Serial Ports44
Isolation2 kV2 kV
Included CableCBL-M44M9x4-50CBL-M44M25x4-50
見積りに追加バッグを見る見積りに追加バッグを見る
