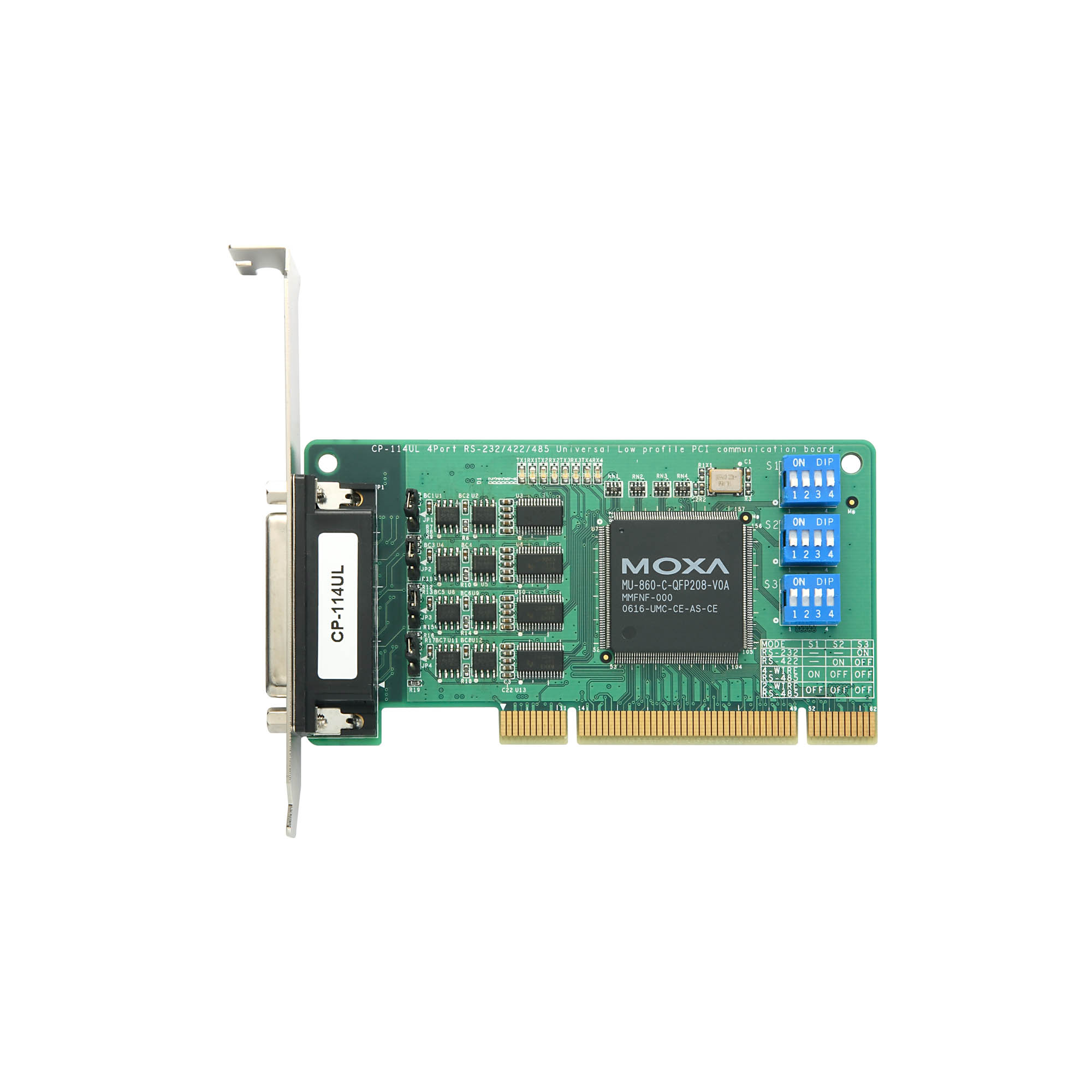

CP-114ULシリーズ

オプションの2 kV絶縁付き4ポートRS-232/422/485 Universal PCIシリアルボード

moxa-cp-114ul-series-image-1-(1).jpg | Moxa

機能と特長

  • 700 kbpsを超えるデータスループットにより、トップパフォーマンスを実現
  • 128バイトFIFOとオンチップによるH/WとS/Wのフロー制御
  • 3.3/5 V PCIとPCI-Xとの互換性のあるUniversal PCI
  • 高速データ転送最大ボーレート921.6 kbps
  • Windows、Linuxを含む広いオペレーティングシステムの選択のために提供されるドライバー
  • 内蔵LEDによる簡単なメンテナンス
  • -40~85°Cの環境に対しての広温度モデルが利用可能

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのマルチポートシリアルボードCP-114UL/UL-Iシリーズは、産業オートメーションシステムのインテグレーターにより、長距離、マルチポイント、PCベースのデータ取得の用途のために、使用されるように設計されています。精度の高いRS-485通信のためのオンチップ自動データ方向制御では、ラインドライバーを有効/無効にするための正確なタイミング制御が必要です。CP-114UL/UL-Iボードに電力を供給するMoxaのTurbo Serial Engine™チップがオンチップADDC®に付いていて、これによりRS-485がRS-232と同じぐらい使いやすいものになっています。RS-485モードでは、シリアルポートは最大31のデイジーチェーンRS-485デバイスを1.2 kmの範囲内で接続できます。長距離のRS-485通信では、2 kVの電気的絶縁保護が利用でき、これにより装置のダメージを防止します。

Windows、Linux、UNIXで使用できるドライバー

Moxaは様々なオペレーティングシステムをサポートし続けます。CP-114UL/UL-Iのボードも例外ではありません。信頼できるWindowsとLinux/UNIXのドライバーがすべてのMoxaボードに提供されており、組み込み統合ではWEPOSなどの他のオペレーティングシステムもサポートされています。

  • Comm. Controller

    MU860 (16C550C compatible)

  • Bus

    32-bit Universal PCI

  • Connector

    DB44 female

  • FIFO

    128 bytes

  • Max. No. of Boards per PC

    8

  • No. of Ports

    4

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Parity

    None, Even, Odd, Space, Mark

  • Isolation

    CP-114UL-I Series: 2 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Drivers

    Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x

  • UNIX Drivers

    QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

  • Input Current

    CP-114UL Series: 320 mA @ 5 VDC
    CP-114UL-I Series: 465 mA @ 5 VDC

  • Dimensions

    CP-114UL Series: 64.4 x 120 mm (2.53 x 4.72 in)
    CP-114UL-I Series: 64.4 x 130 mm (2.53 x 5.12 in)

  • LED Indicators

    Built-in Tx, Rx LEDs for each port

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    All models:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m

    CP-114UL-I Series:
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8

  • International Approval

    CP-114UL-DB9M: KC

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    114,223 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB
ドライバー
SHA-512
v6.0
  • Linux Kernel 6.x
2023年7月31日 2023年7月31日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 リリースノート
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 リリースノート
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年9月6日 2022年9月6日 リリースノート
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 リリースノート
MSB Linux kernel 5.x.x driver
160.1 KB
ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 リリースノート
MSB Linux kernel 4.x.x driver
161.9 KB
ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 リリースノート
Driver for Linux kernel 2.x.x
161.3 KB
ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 リリースノート
Driver for Linux kernel 3.x.x
161.1 KB
ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 リリースノート
Driver for CP-114UL Series (Windows XP, 2008 or earlier)
759.9 KB
ドライバー
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 リリースノート
Driver for CP-114UL Series (DOS)
634.2 KB
ドライバー
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 リリースノート
Driver for CP-114UL Series (SCO 5)
649.5 KB
ドライバー
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-114UL Series (SCO 6)
322.0 KB
ドライバー
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-114UL Series (Sun Solaris)
118.0 KB
ドライバー
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 リリースノート
Driver for CP-114UL Series (UnixWare)
330.0 KB
ドライバー
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for CP-114UL Series (Windows ME or prior)
341.1 KB
ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 リリースノート
Viewcom
434.6 KB
ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-114UL Series (UnixWare 2.1)
270.0 KB
ドライバー
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-114UL Series (WinCE 5)
370.8 KB
ドライバー
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-114UL Series (WinCE 6)
280.7 KB
ドライバー
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-114UL Series (Windows 95/98)
341.1 KB
ドライバー
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-114UL Series (WinNT)
193.5 KB
ドライバー
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 リリースノート
Driver for CP-114UL Series (QNX6)
120.8 KB
ドライバー
SHA-512
v1.16
  • QNX 6.x
2010年2月10日 2010年2月10日 リリースノート
Driver for CP-114UL Series (FreeBSD)
33.0 KB
ドライバー
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 リリースノート
Driver for CP-114UL Series (WinXP Embedded)
289.1 KB
ドライバー
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Declaration of Conformity for CP-112UL/112UL-I/114UL-I Series
306.0 KB
宣言書 英語 v1.0 2024年9月9日 2024年9月9日
Declaration of Conformity for CP-114UL Series
297.1 KB
宣言書 英語 v1.0 2024年5月28日 2024年5月28日
QIG for Universal PCI Smart Serial Board
301.8 KB
QIG (クイックインストールガイド) 英語 v1.2 2021年5月18日 2021年5月18日
CP-114ULシリーズデータシート
3.3 MB
データシート 日本語 v1.2 2020年3月9日 2020年3月9日
Manual for CP-114UL Series
10.8 MB
マニュアル 英語 v12.1 2019年12月31日 2019年12月31日
2D CAD for CP-114UL-I TOP
505.9 KB
2D CAD 英語 2010年2月23日 2010年2月23日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
テクニカルノート 英語 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
テクニカルノート 英語 v1.0 2010年2月10日 2010年2月10日

利用可能なモデル (7)

画像を表示
moxa-cp-114ul-image.jpg | MoxaCP-114UL w/o Cablemoxa-cp-114ul-db9m-image.jpg | MoxaCP-114UL-DB9Mmoxa-cp-114ul-db25m-image.jpg | MoxaCP-114UL-DB25Mmoxa-cp-114ul-i-image.jpg | MoxaCP-114UL-I
Serial BusUniversal PCIUniversal PCIUniversal PCIUniversal PCI
No. of Serial Ports4444
Serial Isolation Protection2 kV
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
Included CableCBL-M44M9x4-50CBL-M44M25x4-50
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-cp-114ul-i-db9m-image.jpg | MoxaCP-114UL-I-DB9Mmoxa-cp-114ul-i-db25m-image.jpg | MoxaCP-114UL-I-DB25Mmoxa-cp-114ul-t-image.jpg | MoxaCP-114UL-T
Serial BusUniversal PCIUniversal PCIUniversal PCI
No. of Serial Ports444
Serial Isolation Protection2 kV2 kV
Operating Temp.0 to 55°C0 to 55°C-40 to 85°C
Included CableCBL-M44M9x4-50CBL-M44M25x4-50
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
