PCIe/UPCI/PCIシリアルカード

シリアルコネクティビティの信頼されるプロバイダになるためのMoxaの真摯な姿勢は、シリアル製品とサービスの可用性に対する長期的な取り組みによって実証されています。当社のPCI Express、ユニバーサルPCI、およびPCIシリアルボードは、産業用アプリケーション向けに構築されており、広範な温度範囲での信頼性の高い動作が可能なモデルなどが用意されています。

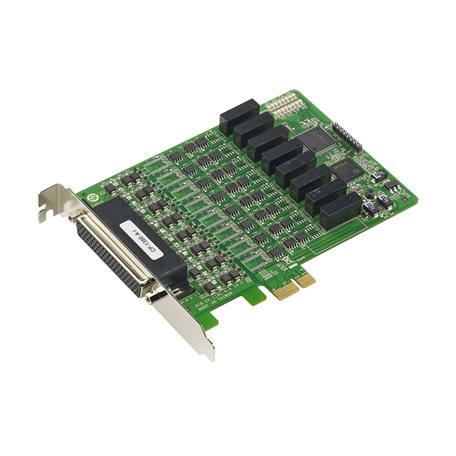

CP-138E-A-I w/o cable
CP-118E-A-I/138E-A-Iシリーズ

8-port RS-422/485 PCI Express board with 4 kV surge protection and 2 kV electrical isolation

Serial Interface
  • Comm. Controller

    • 16C550C compatible
  • Bus

    • PCI Express 1.0
  • Connector

    • DB78 female
  • FIFO

    • 128 bytes
  • Max. No. of Boards per PC

    • 8
  • No. of Ports

    • 8
  • Serial Standards

    • RS-422, RS-485
  • Baudrate

    • 50 bps to 921.6 kbps (supports non-standard baudrates)
  • Data Bits

    • 5, 6, 7, 8
  • Stop Bits

    • 1, 1.5, 2
  • Parity

    • None, Even, Odd, Space, Mark
  • Flow Control

    • None, XON/XOFF
  • Isolation

    • 2 kV
  • Surge

    • 4 kV
Serial Signals
  • RS-232

    • TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS-422

    • Tx+, Tx-, Rx+, Rx-, GND
  • RS-485-4w

    • Tx+, Tx-, Rx+, Rx-, GND
  • RS-485-2w

    • Data+, Data-, GND
DIP Switch Configuration
  • Serial Interface

    • RS-422, RS-485
Serial Software Features
  • Windows Drivers

    • DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
  • Linux Drivers

    • Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
  • UNIX Drivers

    • Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6
Power Parameters
  • Input Current

    • 2,356 mA @ 3.3 VDC
Physical Characteristics
  • Dimensions

    • 107 x 136.9 mm (4.21 x 5.39 in)
  • Weight

    • 139.7 g (0.31 lb)
LED Interface
  • LED Indicators

    • Built-in Tx, Rx LEDs for each port
Environmental Limits
  • Operating Temperature

    • 0 to 55°C (32 to 131°F)
  • Storage Temperature (package included)

    • -20 to 85°C (-4 to 185°F)
  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications
  • EMC

    • EN 55032/24
  • EMI

    • CISPR 32, FCC Part 15B Class B
  • EMS

    • IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
      IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
      IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
      IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
      IEC 61000-4-8 PFMF
Declaration
  • Green Product

    • RoHS, CRoHS, WEEE
MTBF
  • Time

    • 390,883 hrs
      221,331 hrs
  • Standards

    • Telcordia (Bellcore) Standard TR/SR
Warranty
