MGate 5105-MB-EIP シリーズ

1ポートMQTT対応Modbus RTU/ASCII/TCP - EtherNet/IPゲートウェイ

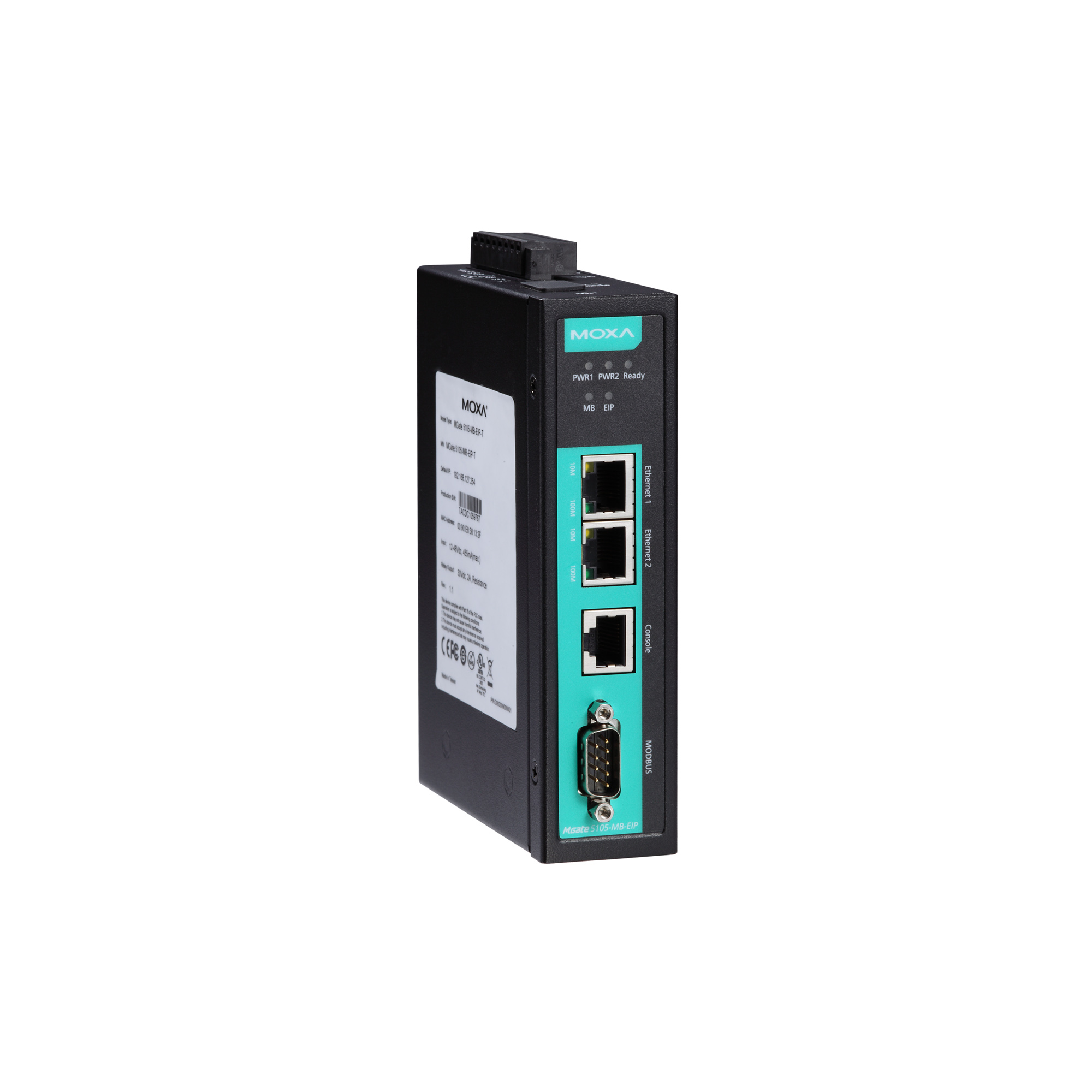

moxa-mgate-5105-mb-eip-series-image-1-(1).jpg | Moxa

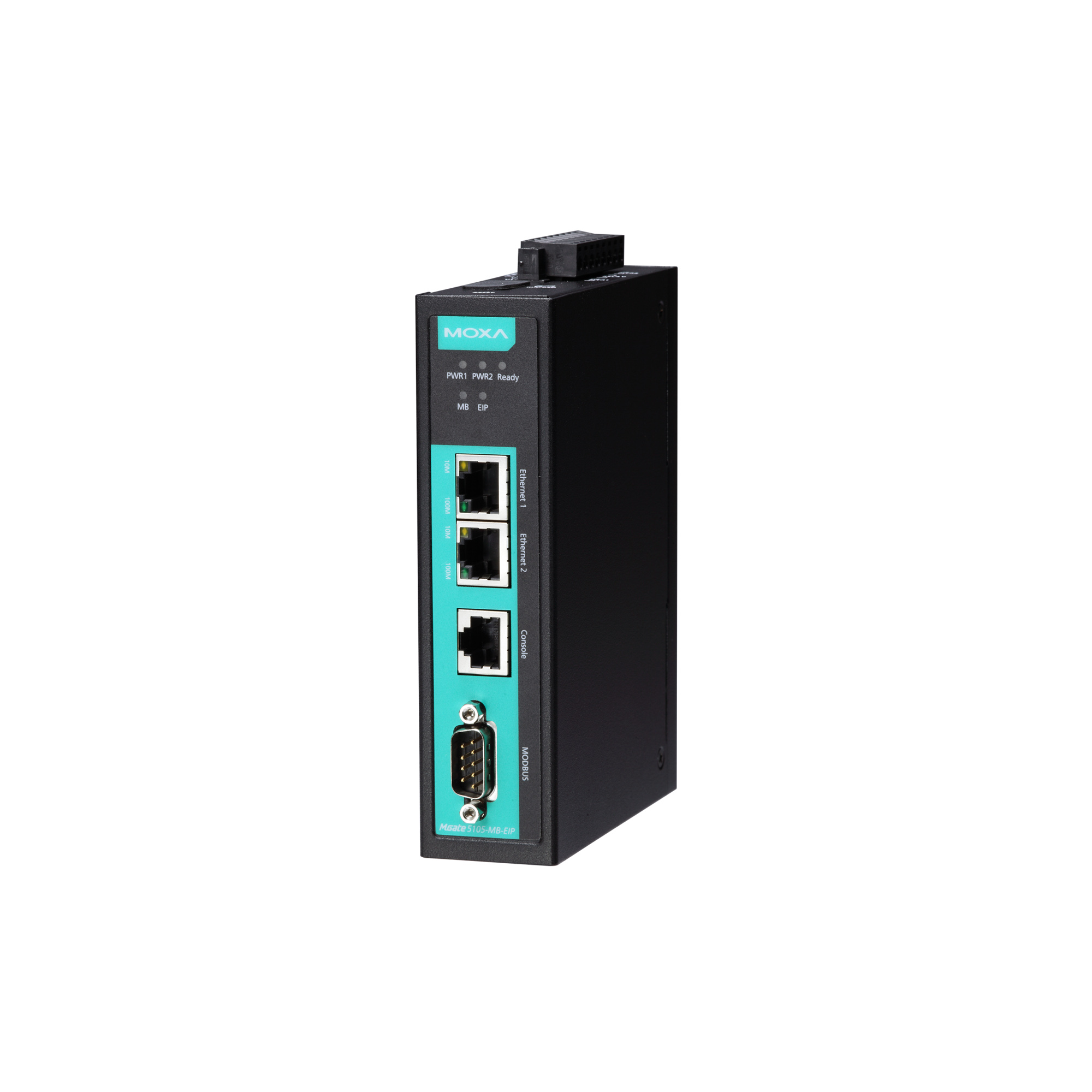

moxa-mgate-5105-mb-eip-series-image-2-(1).jpg | Moxa

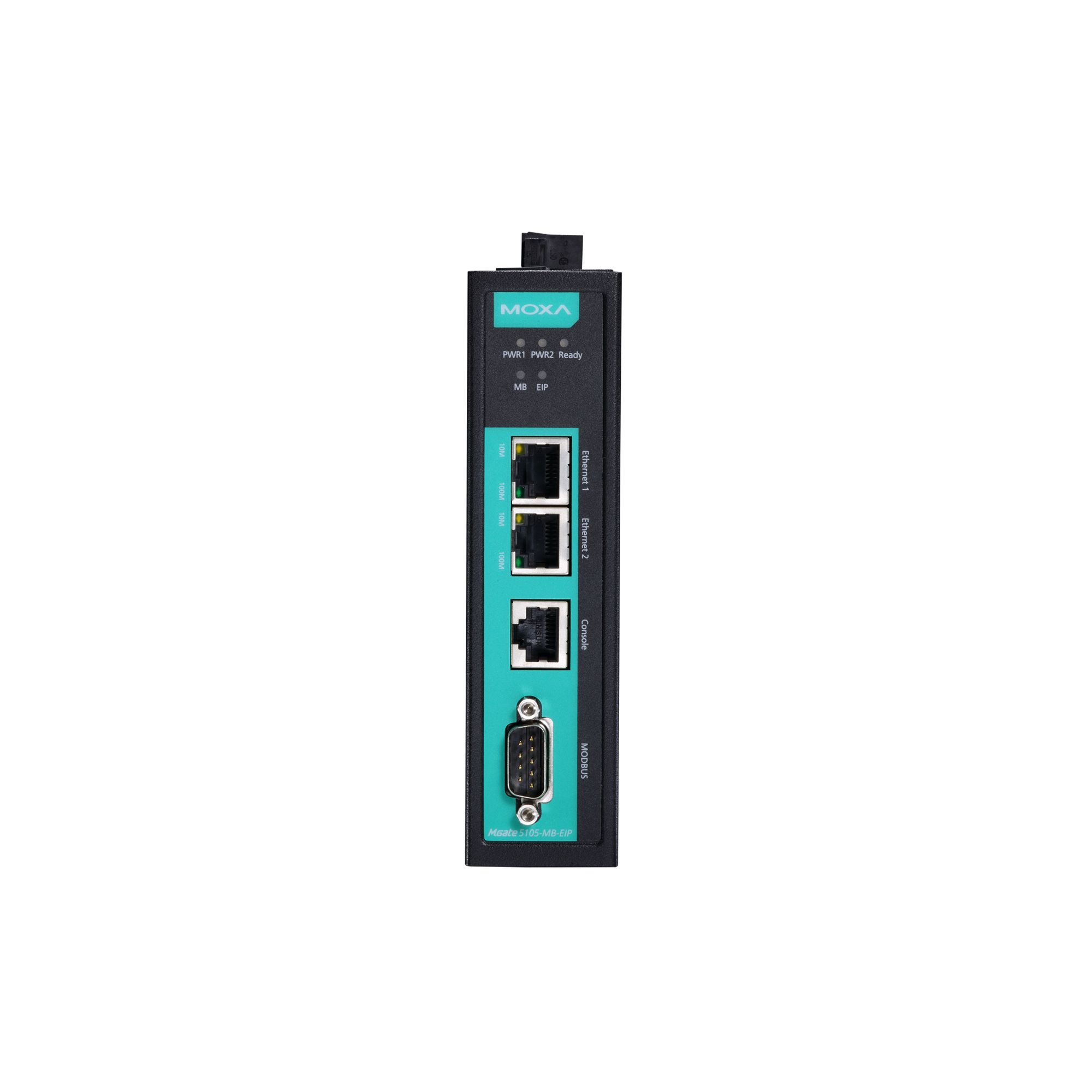

moxa-mgate-5105-mb-eip-series-image-3-(1).jpg | Moxa

機能と特長

  • 汎用MQTTを通じてフィールドバスデータをクラウドへ接続
  • 内蔵デバイスSDKでAzure/Alibabaクラウドに対するMQTT接続をサポート
  • ModbusとEtherNet/IP間のプロトコル変換
  • EtherNet/IPスキャナ/アダプタをサポート
  • Modbus RTU/ASCII/TCPマスター/クライアントおよびスレーブ/サーバーをサポート
  • TLS、証明書JSON、ローデータ形式でMQTT接続をサポート
  • トラブルシューティングを容易にするための組み込みのトラフィック監視/診断情報と、コスト評価と分析のためのクラウドデータ送信
  • クラウド接続がなくなったときに設定のバックアップ/複製、イベントログ、データバッファリングのためにmicroSDカードを使用
  • -40～75°Cの広い動作温度モデルを使用可能
  • 2 kV絶縁保護付きシリアルポート
  • IEC 62443に基づくセキュリティ機能

認証

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5105-MB-EIPは、MQTTまたはAzureやAlibaba Cloudなどのサードパーティクラウドサービスに基づく、IIoTアプリケーションにおけるModbus RTU/ASCII/TCPおよびEtherNet/IPネットワーク通信向けの産業用イーサネットゲートウェイです。既存のModbusデバイスをEtherNet/IPネットワークに統合するには、データの収集およびEtherNet/IPデバイスとのデータ交換を行うために、MGate 5105-MB-EIPをModbusマスターまたはスレーブとして使用します。最新の交換データはゲートウェイにも格納されます。ゲートウェイは、格納されたModbusデータをEtherNet/IPパケットに変換します。これにより、EtherNet/IPスキャナはModbusデバイスを制御または監視できます。 MGate 5105-MB-EIP上でサポートされるクラウドソリューションを備えたMQTT標準では、高度なセキュリティ、設定、診断機能を活用して技術をトラブルシューティングし、エネルギー管理や資産管理などのリモート監視アプリケーションに適した拡張性の高いソリューションを提供します。



micro SDカードを介した設定のバックアップ

MGate 5105-MB-EIPには、microSDカードスロットが装備されています。microSDカードは、システム設定とシステムログの両方をバックアップするため、同じ設定を複数のMGate 5105-MP-EIPユニットにコピーするときに便利です。microSDカードに保存された設定ファイルは、システムの再起動時にMGate本体にコピーされます。



Webコンソールによる簡単な設定とトラブルシューティング

MGate 5105-MB-EIPには、追加のユーティリティをインストールしなくても簡単に設定できるWebコンソールが用意されています。管理者としてログインしてすべての設定にアクセスするか、読み取り専用権限を持つ一般ユーザーとしてログインします。基本的なプロトコル設定の構成に加えて、Webコンソールを使用してI/Oデータ値と転送状況を監視できます。特に、I/Oデータマッピングはゲートウェイのメモリ内の両方のプロトコルのデータアドレスを表示し、I/Oデータビューではオンラインノードのデータ値を追跡できます。さらに、各プロトコルの診断および通信分析も、トラブルシューティングに役立つ情報を提供します。



冗長電源入力

MGate 5105-MB-EIPには、信頼性を向上するために、デュアル電源が用意されています。この電源入力を利用すると、2つのDC電源への同時接続が可能になり、1つの電源が障害を起こしても、操作を継続することができます。高レベルの信頼性により、これらの高度なModbusからEtherNet/IPゲートウェイは要件の厳しい産業用アプリケーションに最適です。



  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client (Master)
    Modbus TCP Server (Slave)
    EtherNet/IP Scanner
    EtherNet/IP Adapter
    MQTT

  • Configuration Options

    Web Console (HTTP/HTTPS)
    Device Search Utility (DSU)
    MGate Manager
    Telnet Console

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    Telnet
    SSH
    UDP
    NTP Client

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS
    AES-128
    AES-256
    SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only)
    RTS/CTS

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Serial Console

  • Industrial Protocols

    Modbus RTU/ASCII Master
    Modbus RTU/ASCII Slave

  • Mode

    Master, Slave

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Commands

    100

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Mode

    Client (Master), Server (Slave)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    16

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    100

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Mode

    Scanner, Adapter

  • CIP Objects Supported

    Identity
    Message Router
    Assembly
    Connection Manager
    TCP/IP interface
    Ethernet link
    Port

  • Max. No. of Scanner Connections

    16 (for read-only), 1 (for read/write)

  • Max. No. of Adapter Connections

    100

  • Input Data Size

    496 bytes

  • Output Data Size

    496 bytes

  • Mode

    Publisher/Subscriber of MQTT
    Azure IoT Hub Device
    Alibaba IoT Platform Device

  • Version Supported

    v3.1.1

  • QoS Level

    QoS 0,1,2

  • Secure Transmission

    TLS (1.0, 1.1, 1.2) encryption with user's root CA
    Client certificate
    Private key

  • Max. No. of Data Tag

    300 data tags

  • Max. No. of Message

    20 messages

  • MQTT General Features

    Keep Alive
    Retain Message
    Last Will Message
    Clean Session

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible; Data buffering up to 2 GB)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA @ 12 VDC

  • Power Connector

    Screw-fastened Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)

  • Weight

    507 g (1.12 lb)

  • Operating Temperature

    MGate 5105-MB-EIP: 0 to 60°C (32 to 140°F)
    MGate 5105-MB-EIP-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Safety

    EN 62368-1
    UL 508

  • Hazardous Locations

    ATEX
    Class I Division 2
    IECEx

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Time

    859,422 hrs

  • Standards

    Telcordia SR332
