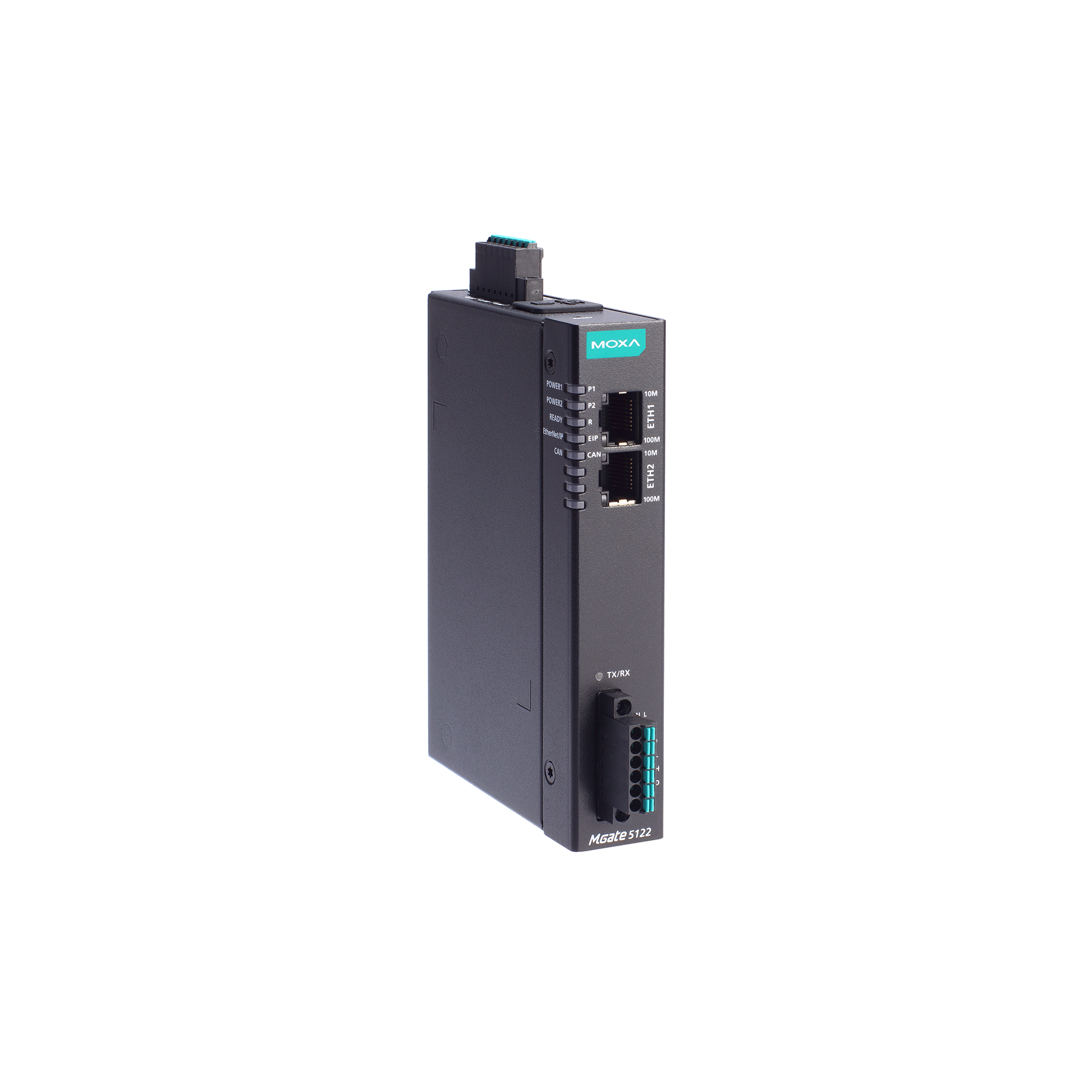

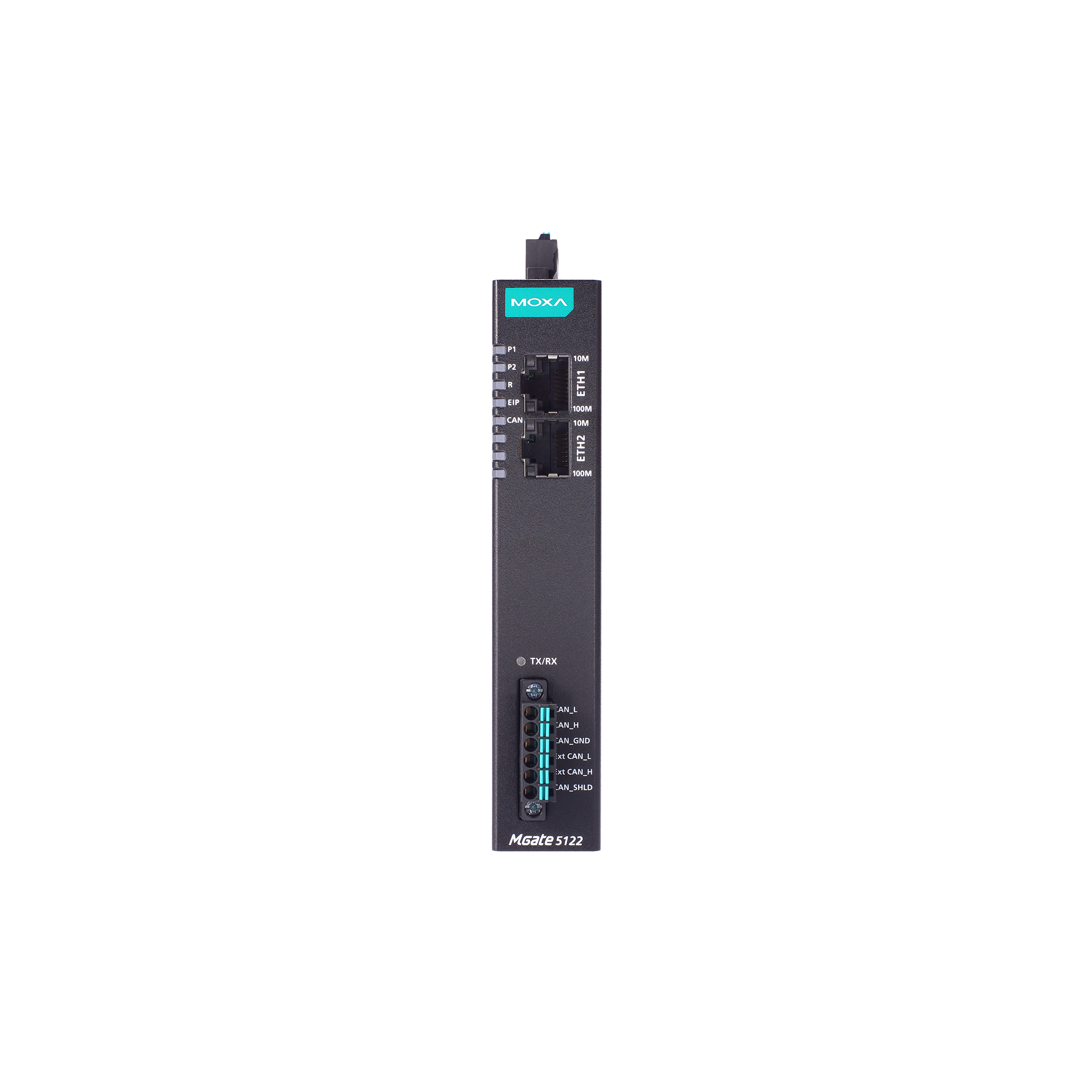

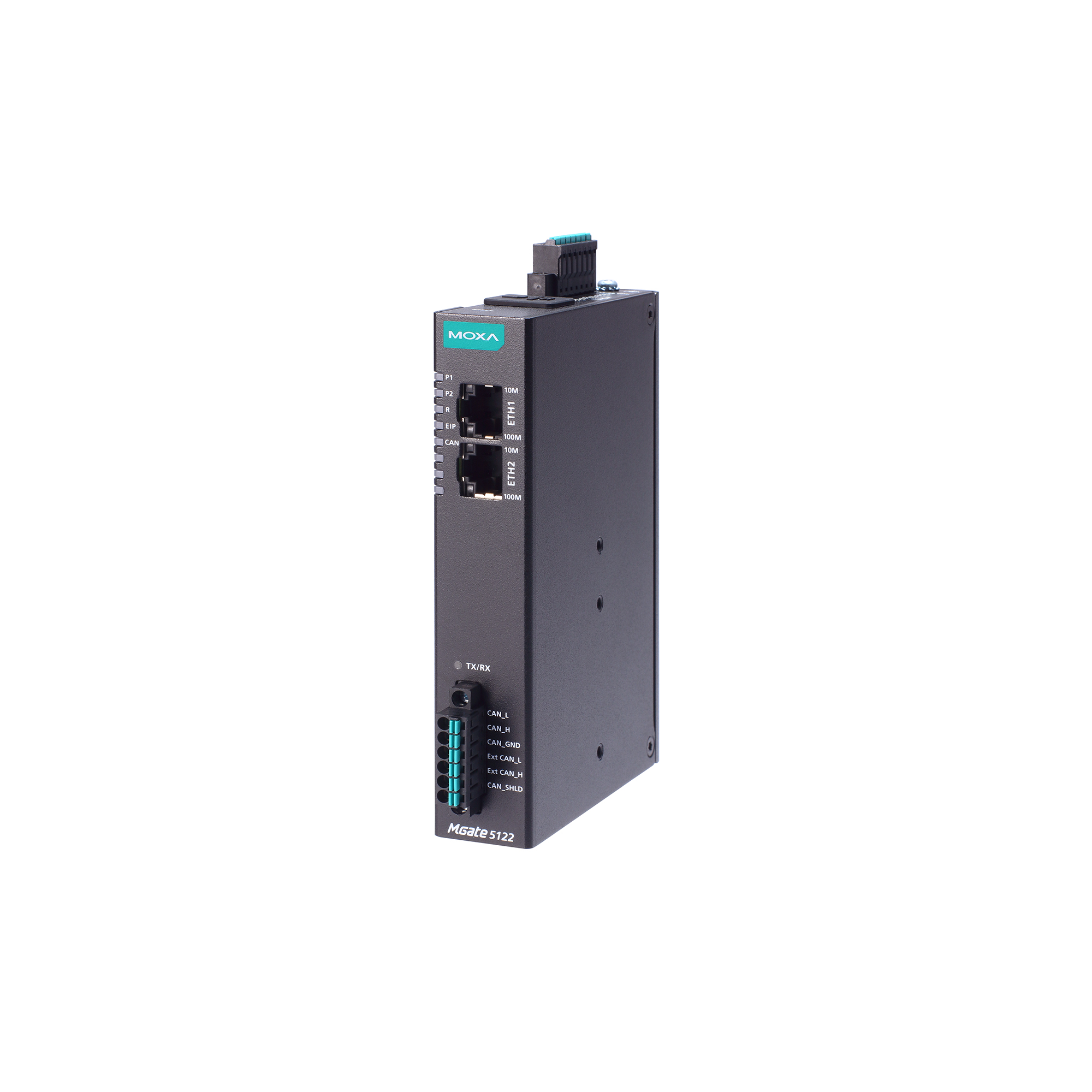

MGate 5122シリーズ

1ポートCAN - EtherNet/IPゲートウェイ

moxa-mgate-5122-series-image-(1).jpg | Moxa

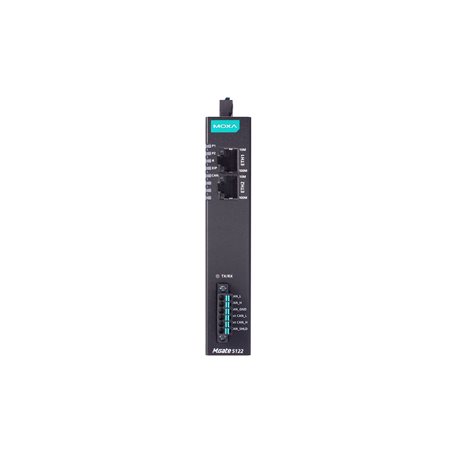

moxa-mgate-5122-series-image-1-(1).jpg | Moxa
moxa-mgate-5122-series-image-2-(1).jpg | Moxa

機能と特長

  • CANopen、J1939、独自のCAN（CAN 2.0A/B）からEtherNet/IPおよびSNMPへの同時プロトコル変換
  • EtherNet/IPアダプタとSNMPエージェントをサポート
  • CANopenマスター、J1939、および独自CAN（CAN 2.0A/B）をサポート
  • イーサネットカスケードとデュアルサブネットによる柔軟な導入
  • 簡単なトラブルシューティングのための組み込みのトラフィック監視/診断情報
  • ウェブベースのコンソールによる簡単なデバイス構成
  • microSDカードによる設定のバックアップ／複製に対応
  • デュアル冗長DC電源入力と1つのリレー出力をサポート
  • 2 kV絶縁保護付きCANポート
  • -40～75°Cの広い動作温度モデルを使用可能

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5122は、CANopen、J1939、独自のCAN（CAN 2.0A/B）をEtherNet/IPネットワーク通信に変換する産業用Ethernetゲートウェイです。既存のCANベースのデバイスをModbus IPネットワークに統合するには、MGate 5122をCANマスターとして使用してデータを収集し、EtherNet/IPホストとデータを交換します。すべてのモデルは、頑丈でコンパクトな金属製ハウジングで保護されており、DINレールに取り付け可能です。堅牢な設計は、工場自動化、プロセス自動化、電力アプリケーションなどの産業用アプリケーションに適しています。



簡単な設定

また、MGate 5122ゲートウェイには、追加のユーティリティをインストールしなくても簡単に設定できるWebコンソールが用意されています。 さらに、通信のHTTPS暗号化により、ネットワークのセキュリティが強化されます。

ほとんどのデータ収集アプリケーションでは、CANopenデバイスの構成に時間がかかり、コストが増加する可能性があります。MGate 5122ゲートウェイはEDSファイルのインポート機能を提供し、ユーザーはCANopenデバイスを自動スキャンして設定を迅速に完了できます。MGateゲートウェイは、CANbus用のソフトウェアで構成可能な終端抵抗設定を提供し、シャーシを開く必要がなくなるため労力が軽減されます。



簡単なトラブルシューティング

MGate 5122ゲートウェイは、LEDインジケータ、プロトコル診断、トラフィックモニタ、タグビューなど、トラブルシューティングの時間とコストを削減するためのさまざまなメンテナンス機能を提供します。これらのツールは、特にインストール段階で、データのキャプチャとチェックを行い、問題の根本原因を簡単に特定するのに役立ちます。MGateゲートウェイには、ステータス監視機能と障害保護機能も備わっています。ステータス監視機能は、CANデバイスの接続が切断されている場合や応答しない場合にその旨をPLC/DCS/SCADAシステムに通知します。この場合、プロセスPLC/DCSは各エンドデバイスのステータスを取得し、アラームを出してオペレータに通知します。障害保護機能は、ホストが切断されたときにユーザーが事前に定義したアクションを実行し、エンドデバイスが長時間オフラインになるのを防ぎます。



  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    EtherNet/IP Adapter

  • Configuration Options

    Web Console (HTTPS)
    Device Search Utility (DSU)

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    UDP

  • MIB

    RFC1213

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS
    AES-128
    AES-256
    SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • No. of Ports

    1

  • Connector

    Spring-type Euroblock terminal

  • Standards

    ISO 11898-2

  • Baudrate

    CANopen, proprietary CAN:
    10 kbps, 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps
    J1939:
    250 kbps, 500 kbps, 1 Mbps

  • Terminator

    120 ohms
    software configurable

  • Signals

    CAN_H, CAN_L, GND, Ext_CAN_H, Ext_CAN_L, CAN_Shield

  • Industrial Protocols

    CANopen
    J1939
    Proprietary CAN (CAN 2.0A/B)

  • Mode

    Master

  • Max No. of Nodes

    64

  • Max No. of Receive PDOs

    256

  • Max No. of Transmit PDOs

    256

  • SDOs

    Supported

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Max. No. of Commands

    256

  • Total Input Data Size

    2048 bytes

  • Total Output Data Size

    2048 bytes

  • Frame Format

    CAN 2.0A
    CAN 2.0B

  • Max. No. of Transactions

    256

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Mode

    Adapter

  • CIP Objects Supported

    Identity
    Message Router
    Assembly
    Connection Manager
    TCP/IP interface
    Ethernet link
    Port

  • Max. No. of Scanner Connections

    4

  • Total Input Data Size

    496 bytes
    (bytes/connection, total: 1984 bytes)

  • Total Output Data Size

    496 bytes
    (bytes/connection, total: 1984 bytes)

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    25 x 90 x 129.6 mm (0.98 x 3.54 x 5.1 in)

  • Weight

    294 g (0.65 lb)

  • Operating Temperature

    MGate 5122: -10 to 60°C (14 to 140°F)
    MGate 5122-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Time

    1,408,984 hrs

  • Standards

    Telcordia Standard SR-332
