MGate 5192シリーズ

1ポートIEC 61850 - DNP3/IEC 101/IEC 104/Modbusゲートウェイ

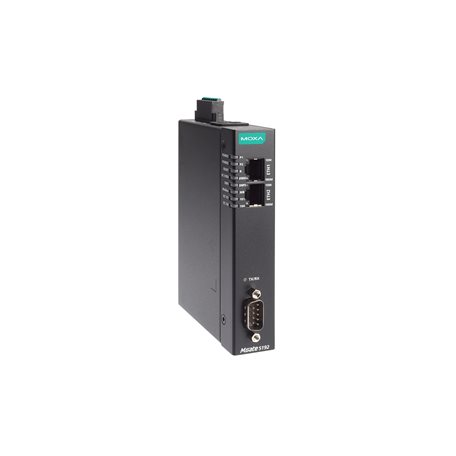

moxa-mgate-5192-series-image-(1).jpg | Moxa

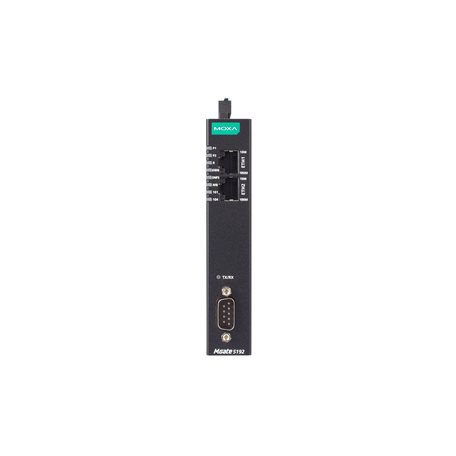

moxa-mgate-5192-series-image-1-(1).jpg | Moxa

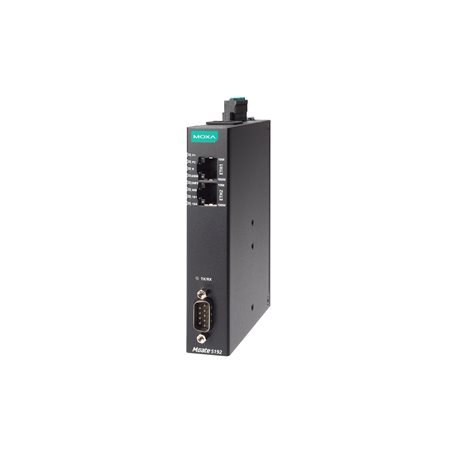

moxa-mgate-5192-series-image-2-(1).jpg | Moxa

機能と特長

  • IEC 61850 MMSクライアントをサポート
  • DNP3シリアル/TCP/UDPアウトステーションをサポート
  • IEC 60870-5-101サーバーをサポート
  • IEC 60870-5-104クライアントをサポート
  • Modbus RTU/ASCII/TCPサーバー（スレーブ）をサポート
  • イーサネットカスケードとデュアルサブネットによる柔軟な展開
  • 通信トラフィック監視機能および診断情報を内蔵し、トラブルシューティングを支援
  • Webベースコンソールによる簡単なデバイス設定
  • 設定バックアップ/複製用のmicroSDカード
  • 冗長デュアルDC電源入力および1つのリレー出力をサポート
  • 2 kV絶縁保護付きシリアルポート
  • IEC 62443-4-2セキュリティレベル2要件に準拠
  • -40～75°Cの広い動作温度モデルを用意

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5192シリーズは、IEC 61850 MMSをModbus RTU/ASCII/TCP、DNP3シリアル/TCP/UDP、IEC 60870-5-101、またはIEC 60870-5-104通信に変換する産業用プロトコルゲートウェイです。IEDやリレーなどの既存のIEC 61850デバイスをModbus、DNP3、IEC 101、またはIEC 104ネットワークに統合するには、MGate 5192シリーズをIEC 61850 MMSクライアントとして使用し、Modbus RTU/ASCII/TCP、DNP3シリアル/TCP/UDP、IEC 60870-5-101、またはIEC 60870-5-104 SCADA/デバイスとデータを収集および交換します。 すべてのモデルは、堅牢でコンパクトな金属筐体で保護され、DINレールに取り付け可能で、シリアル絶縁を内蔵しています。堅牢な設計により、変電所や再生可能エネルギー関連アプリケーションなどの産業用途に適しています。



簡単な設定

MGate 5192シリーズは、追加ユーティリティをインストールせずに簡単に設定できるWebコンソールを備えています。 通信のHTTPS暗号化により、ネットワークのセキュリティが強化されます。 また、MGateゲートウェイは、RS-485 2線式用のソフトウェア設定可能なプルアップ/ダウンおよび終端抵抗設定を提供し、筐体を開ける必要をなくすことで工数を削減します。



簡単なトラブルシューティング

MGate 5192シリーズは、LEDインジケータ、プロトコル診断、トラフィック監視、タグビューなど、トラブルシューティングの時間とコストを削減するためのさまざまなメンテナンス機能を提供します。これらのツールは、特に導入段階において、データをキャプチャして確認し、問題の根本原因を簡単に特定するのに役立ちます。MGate 5123シリーズは、状態監視機能および障害保護機能も備えています。状態監視機能は、IEC 61850デバイスの接続が切断されている場合や応答しない場合にその状態をSCADAシステムに通知します。この場合、プロセスSCADAは各エンドデバイスのステータスを取得し、アラームを出してオペレータに通知します。障害保護機能は、IEC 61850デバイスへの出力データを送信せずに、最新のデータを保持します。SCADAが切断されても、エンドデバイスは最後の操作を維持し、オフラインになりません。

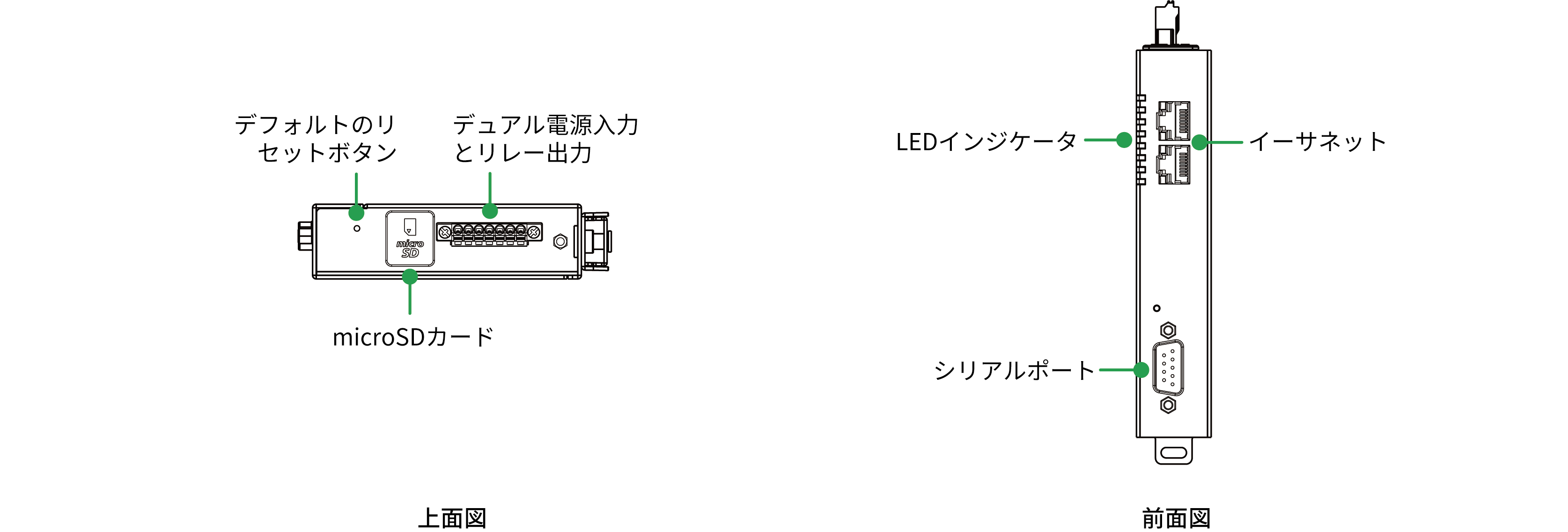

外観



  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    IEC 61850 MMS Client
    Modbus TCP Server
    IEC 60870-5-104 Server
    DNP3 TCP / UDP Outstation

  • Configuration Options

    Web Console (HTTPS)
    Device Search Utility (DSU)

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    UDP

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS
    AES-128
    AES-256
    SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only)
    RTS/CTS

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms
    software configurable

  • Terminator for RS-485

    120 ohms
    software configurable

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Server (Slave)
    IEC 60870-5-101 Server
    DNP3 Serial Outstation

  • Mode

    MMS Client

  • Max. No. of Server Connections

    32

  • Max. No. of Data Objects

    5000 points

  • Mode

    Server

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    16

  • Max. No. of Data Tags

    5000 tags

  • Mode

    Server (Slave)

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Client Connections

    1

  • Max. No. of Data Tags

    5000 tags

  • Mode

    Outstation

  • Objects Supported

    Binary inputs
    Analog inputs
    Counters
    Frozen counters
    Binary outputs
    Analog outputs

  • Max. No. of Client Connections

    1

  • Protocol Security

    Secure Authentication v5

  • Max. No. of Objects

    5000 points

  • Mode

    Outstation

  • Objects Supported

    Binary inputs
    Analog inputs
    Counters
    Frozen counters
    Binary outputs
    Analog outputs

  • Max. No. of Client Connections

    1

  • Max. No. of Objects

    5000 points

  • Mode

    Server (balanced/unbalanced)

  • Objects Supported

    Single point
    Double point
    Step position
    Bit string of 32 bit
    Measured value (normalized)
    Measured value (scaled)
    Measured value (floating)
    Integrated totals

  • Max. No. of Client Connections

    1

  • Max. No. of Information Objects

    5000 points

  • Mode

    Server

  • Objects Supported

    Single point
    Double point
    Step position
    Bit string of 32 bit
    Measured value (normalized)
    Measured value (scaled)
    Measured value (floating)
    Integrated totals

  • Max. No. of Client Connections

    32

  • Max. No. of Information Objects

    5000 points

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA (max.)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    25 x 90 x 129.6 mm (0.98 x 3.54 x 5.1 in)

  • Weight

    294 g (0.65 lb)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V/m
    IEC 61000-4-8 PFMF: 100 A/m

  • Safety

    EN 61010-2-201
    UL 61010-2-201

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Power Substation

    IEEE 1613
    IEC 61850-3

  • International Approval

    UKCA
    KC

  • Time

    1,240,821 hrs

  • Standards

    Telcordia Standard SR-332
