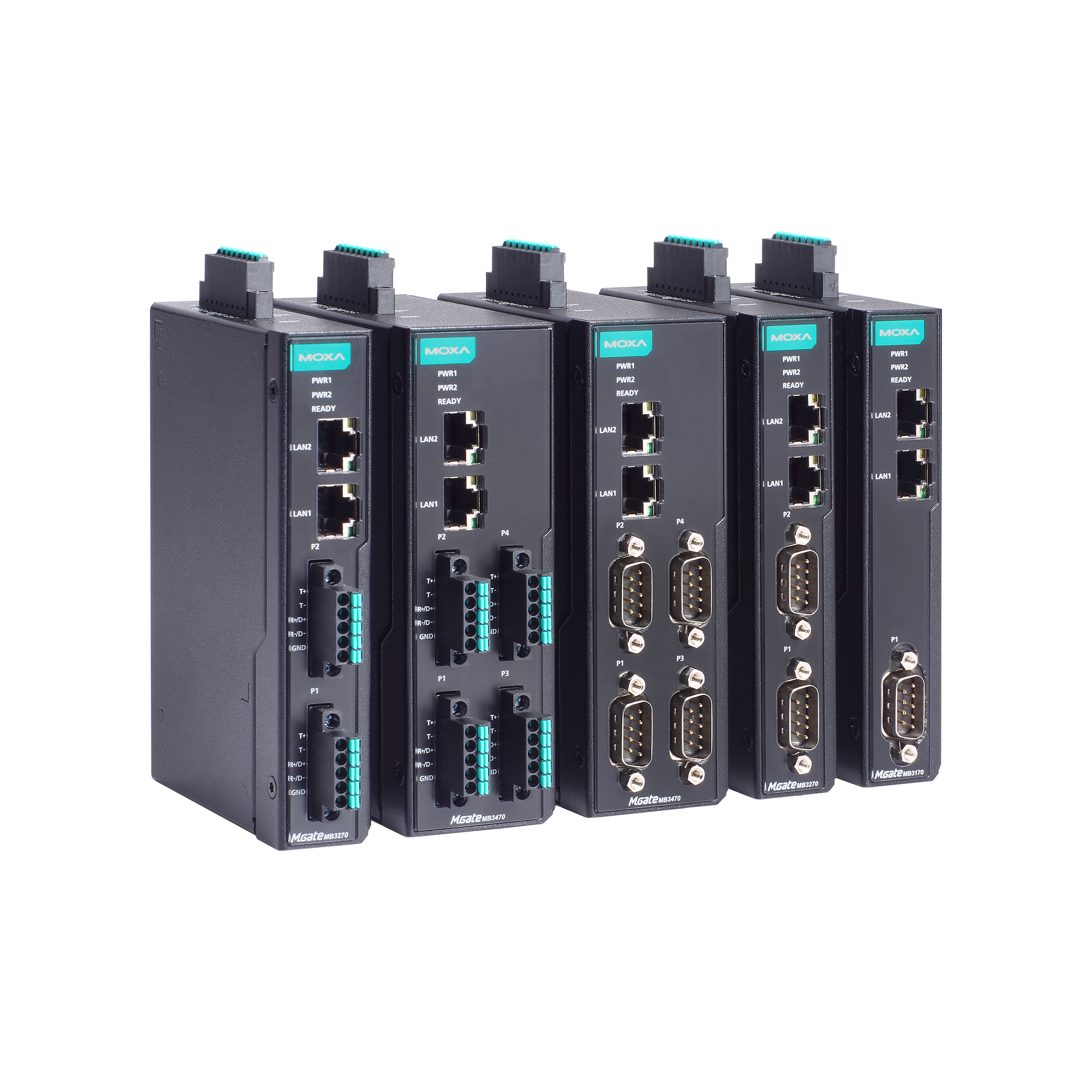

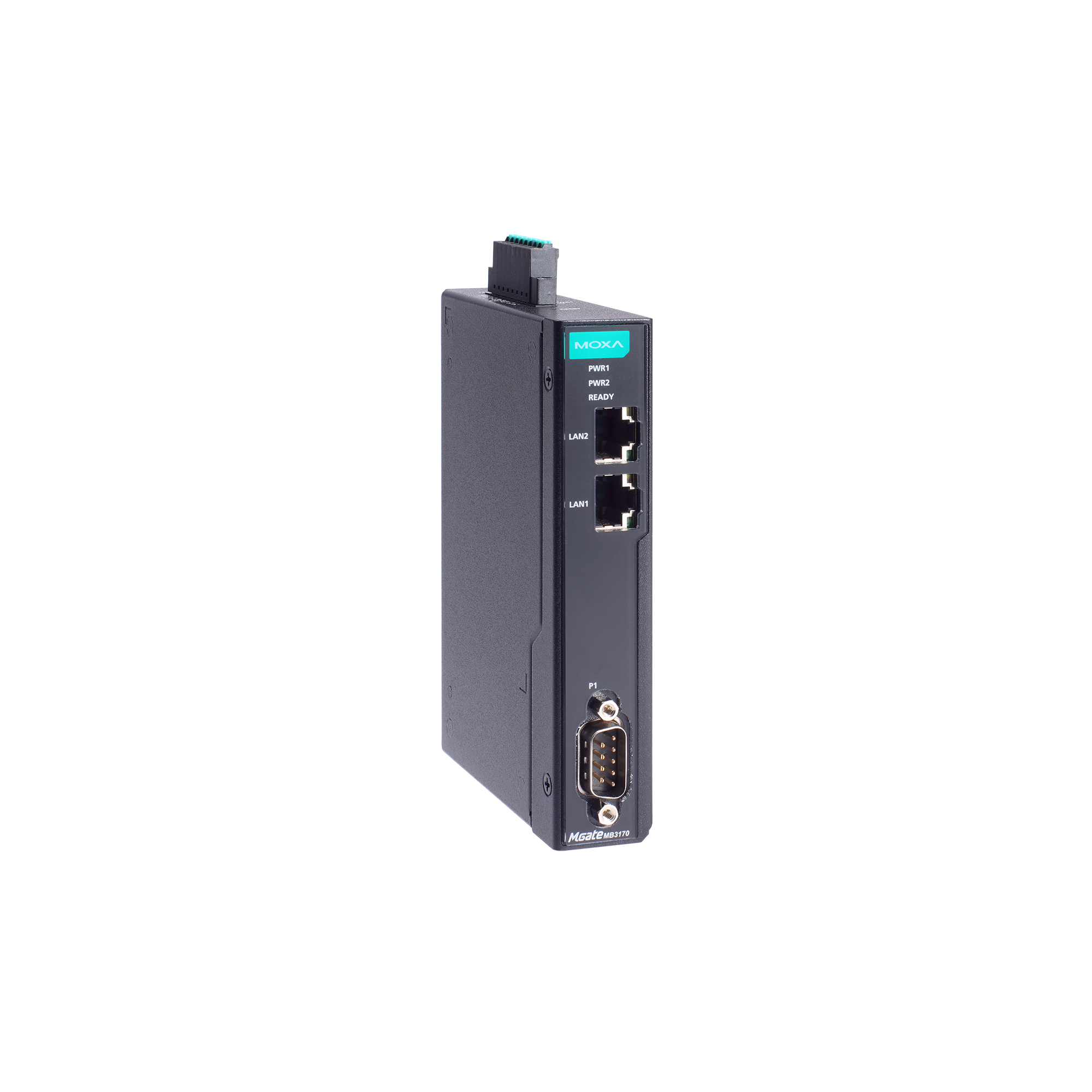

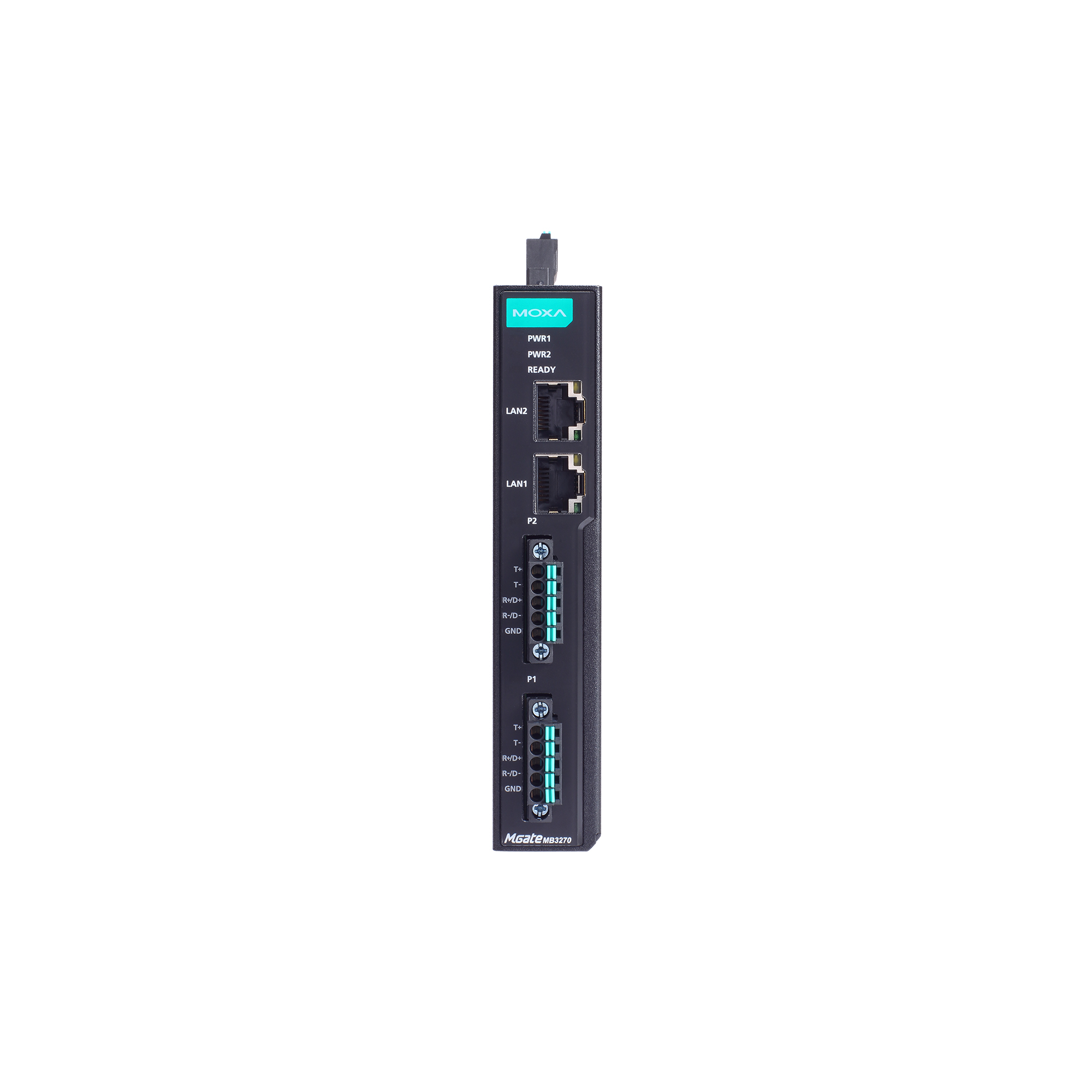

MGate MB3170-G2/MB3270-G2/MB3470-G2シリーズ

1ポート、2、ポートの高度のModbusゲートウェイ

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-1-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-2-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-3-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-4-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-5-(1).jpg | Moxa

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-6-(1).jpg | Moxa

機能と特長

高性能かつ低遅延のエージェントモードをサポートし、Modbusデバイスをアクティブにポーリングしてデータをキャッシュします
さまざまなデバイス向けの独自のModbusおよびModbus拡張機能をサポート
簡単に設定できる自動デバイスルーティング機能を搭載
TCPポートまたはIPアドレスによるルーティングをサポートし、異なるシステム構成に対応
最大 32 台の Modbus TCP クライアント接続に対応（MGateは接続されたModbusクライアントごとに32個のModbus要求をキューに入れます）
ModbusシリアルクライアントからModbusシリアルサーバーとの通信をサポート
Ethernet カスケードまたはデュアルサブネットに対応し、柔軟なネットワークシステム設計が可能

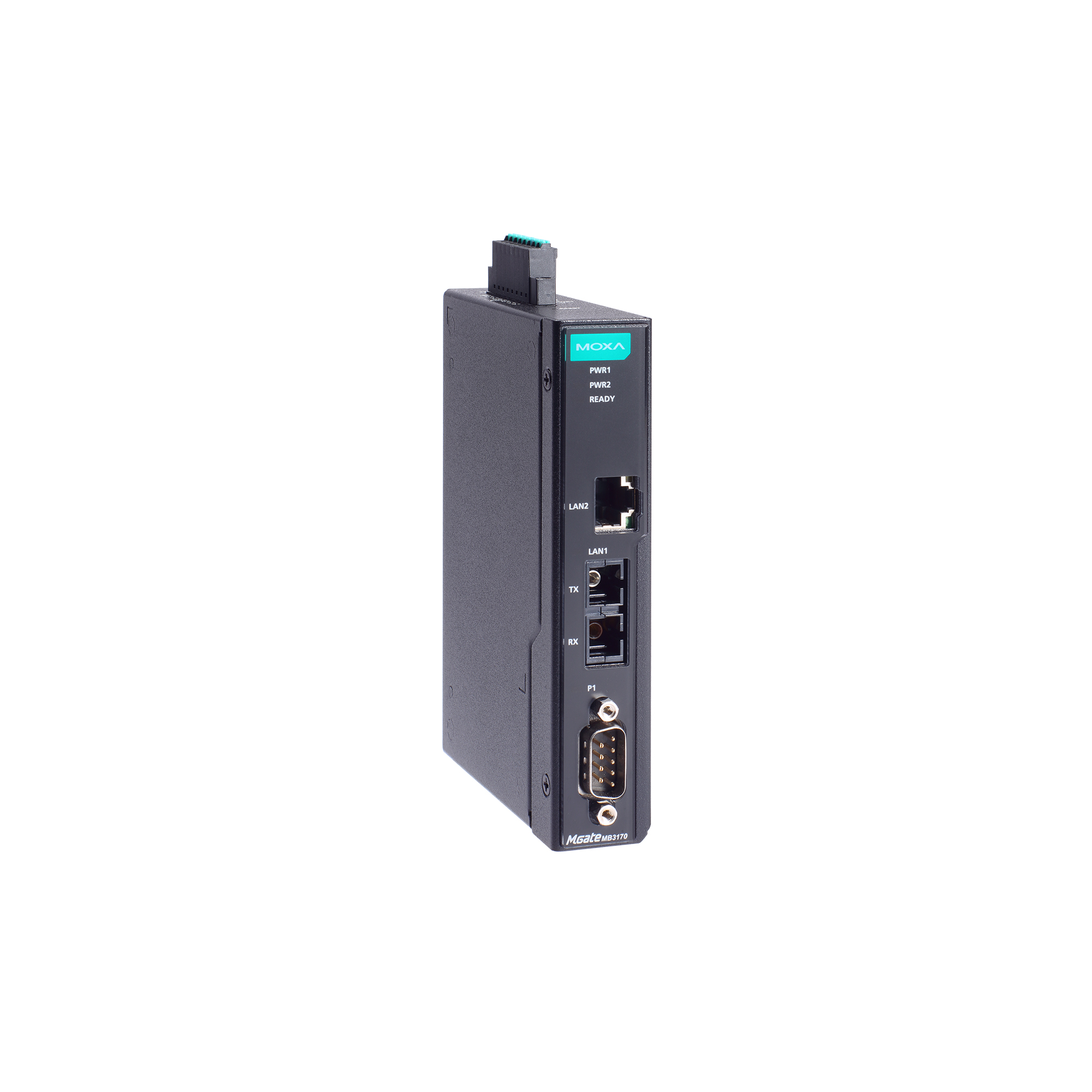

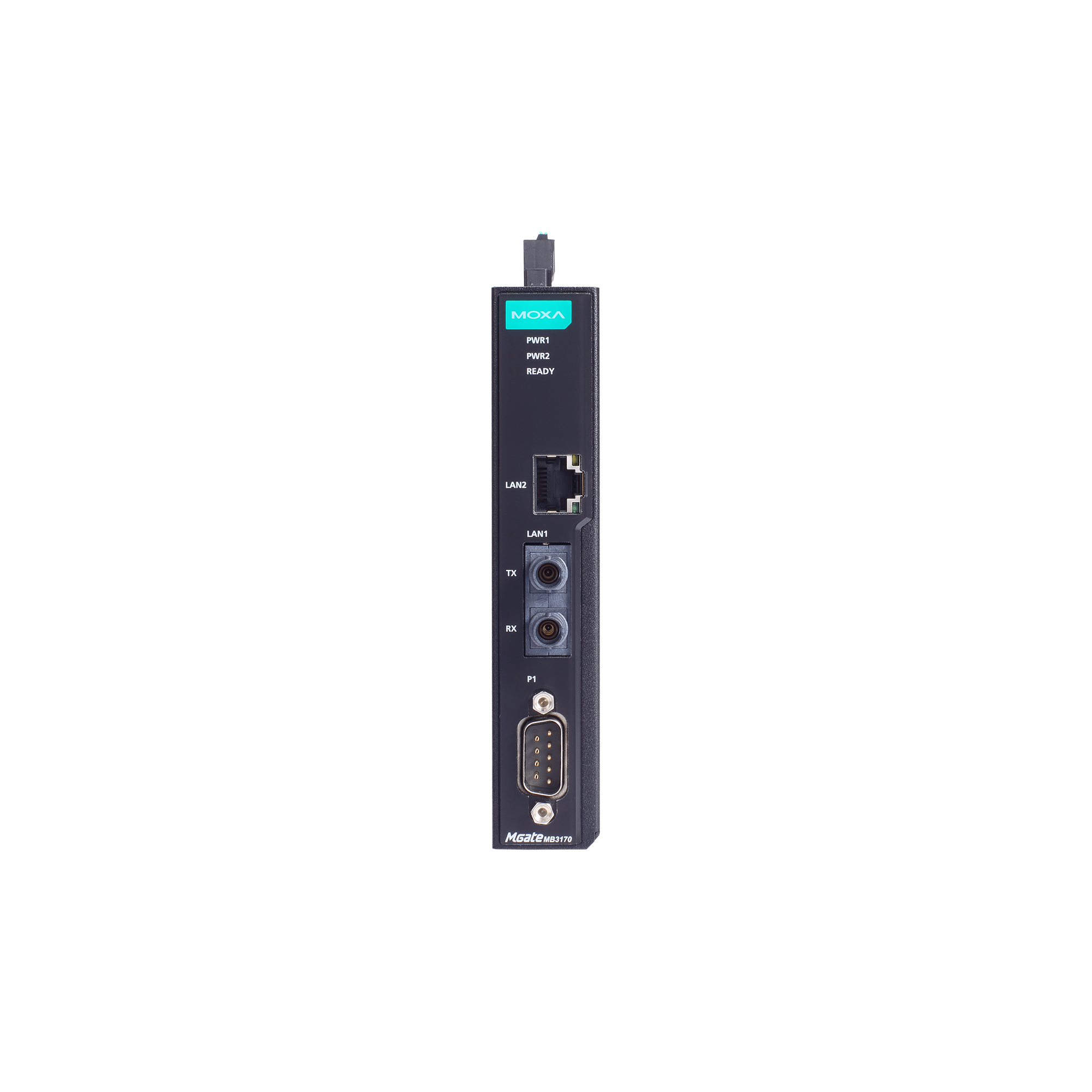

10/100BaseTX（RJ45）または100BaseFX（シングルモード/マルチモードSC/ST コネクタ、または SFP オプション対応）
外部ソフトウェアに依存しない Modbus 通信テストツールを搭載
直感的なModbus診断機能とトラフィック監視によりトラブルシューティングが簡単
2 kV絶縁保護付きシリアルポート（-Iモデル向け）
-40～75℃の幅広い動作温度範囲（-Tモデル）
冗長デュアルDC電源入力および1つのリレー出力をサポート

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MGate MB3170-G2、MB3270-G2、およびMB3470-G2 は、Modbus TCP、RTU、ASCII、さらには独自仕様または拡張Modbusシリアルプロトコル間の変換を行う新世代のModbusゲートウェイです。これらのMGateゲートウェイは、プロトコルを透過的に変換し、接続されたModbusデバイスをアクティブにポーリングし、データをメモリにキャッシュします。これにより、SCADAシステムはすべてのModbusデバイスの応答を待つことなくゲートウェイから直接Modbusデータを取得できるようになり、通信パフォーマンスが大幅に向上します。

Moxa は IEC 62443-4-1 に準拠したセキュア開発ライフサイクルプロセスに基づき MGate シリーズを開発しました。IEC 62443-4-2の設計とガイドラインに準拠することで、産業用ネットワーク内でのこれらのゲートウェイの安全な接続と管理が保証されます。

さらに、多様な取り付けおよび配線要件に対応する柔軟な取り付けオプション、過酷な環境に適した堅牢な設計、およびメンテナンスを迅速に行うための使いやすい構成およびトラブルシューティングツールによって、ユーザーエクスペリエンスが向上します。

高性能Modbus変換

MGate MB3170-G2/MB3270-G2/MB3470-G2ゲートウェイは、透過モード（直接プロトコル変換）またはエージェントモード（ポーリングおよびキャッシュ）のいずれかで動作します。透過モードでは、リクエストごとにプロトコルを変換します。しかし、より大規模なModbusシステムの場合や、より低いレイテンシが必要な場合、エージェントモードではゲートウェイのキャッシュに直接アクセスすることでSCADA通信が大幅に強化されます。

さまざまなシステムに対応する柔軟なModbus変換

MGateはデュアルサブネットネットワーク構成をサポートし、既存のシステムを中断することなくModbus TCPとModbus RTU/ASCIIをシームレスに統合します。MGateは複数のシリアルポートモデルを備えており、ModbusシリアルとModbus TCP、シリアル間、TCP間を同時に変換します。従来のシリアルやCOMポートベースのソフトウェアでも、MGateのRealCOMモードではソフトウェアの設定変更なしでEthernet TCP経由の通信が可能になります。MGateは、標準のModbus RTUおよびASCIIに加えて、独自仕様や拡張された Modbus シリアルプロトコルにも対応しているため、カスタム開発や追加の機器が不要になり、Modbus システムとの高い互換性を実現します。

直感的な設定と最小限のメンテナンス

メンテナンス中のダウンタイムは大きなコスト要因になります。システムアラートではベンダーへの連絡が必要になることが多く、情報収集と協議のためにトラブルシューティングが長引いてしまいます。MGate-G2ゲートウェイは、問題を迅速に特定するための包括的なトラブルシューティング情報を提供することで、このプロセスを大幅に効率化します。ワンクリック診断により、テクニカルサポートに必要なすべてのデータが収集され、ユーザーは問題を効率的に解決し、ダウンタイムを大幅に削減できるようになります。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

2 (Ethernet cascade or dual subnet configured by software)
Auto MDI/MDI-X connection
Magnetic Isolation Protection

1.5 kV (built-in)

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Industrial Protocols

Modbus TCP Client
Modbus TCP Server
Configuration Options

Web Console (HTTP/HTTPS)
Device Search Utility (DSU)
MCC Tool
Windows Driver Manager Utility
MXview One Software
MXconfig Software
Management

ARP
DHCP Client
DNS
HTTPS
ICMP
IPv4/IPv6
SMTP
SMTPS
SNMPv1/v2c/v3
SNTP
TCP/IP
UDP
MIB

MIB-II
RFC1213, RFC1317
Time Management

SNTP Client

Authentication

Local database
Encryption

AES-128
AES-256
ECC-256
ECC-384
ECC-521
HMAC
RSA-1024
RSA-2048
RSA-3072
RSA-4096
SHA-256
SHA-384
Security Protocols

SNMPv3
HTTPS (TLS 1.2)

No. of Ports

MGate MB3170-G2 models: 1
MGate MB3270-G2 models: 2
MGate MB3470-G2 models: 4
Connector

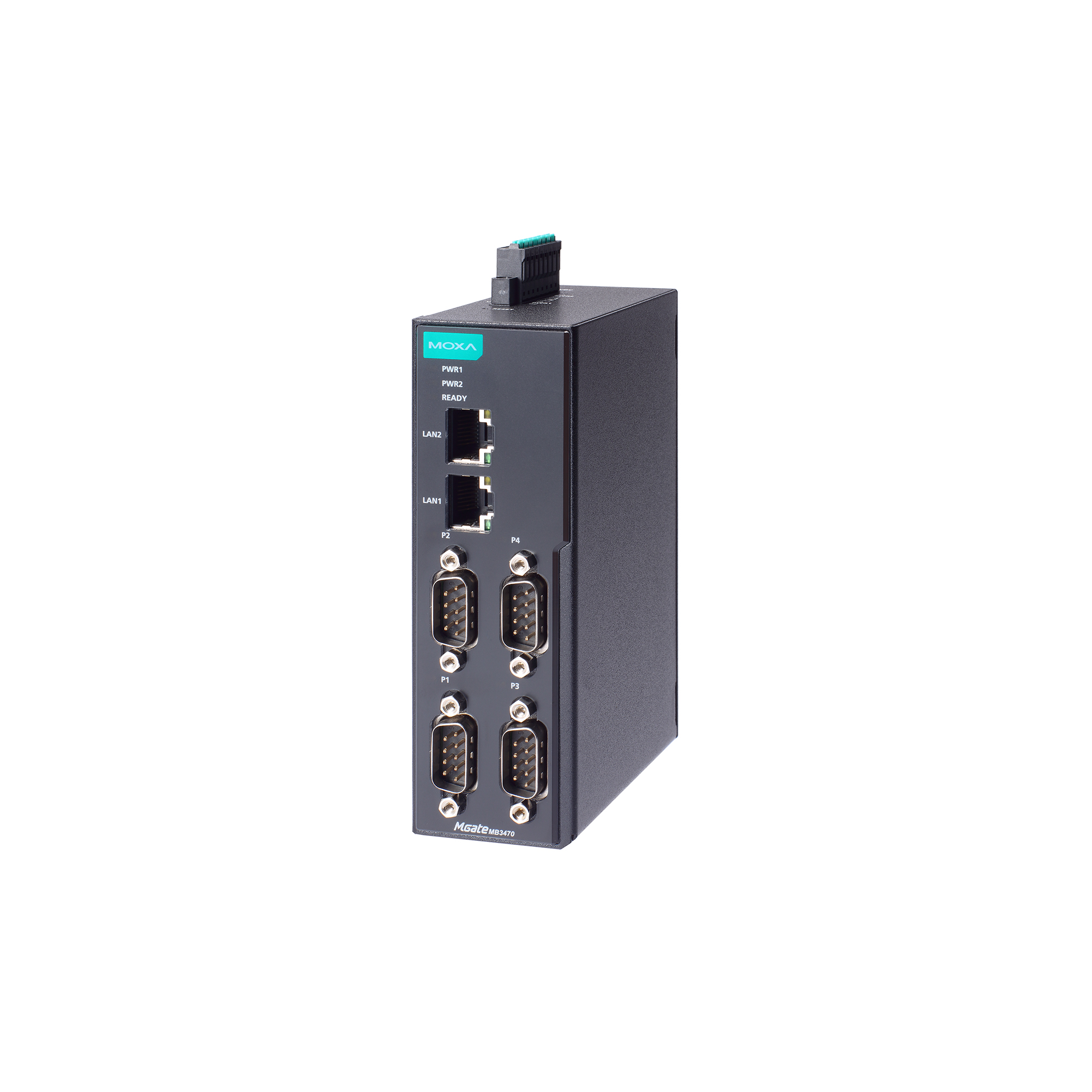

MGate MB3170-G2/MB3270-G2/MB3470-G2 models: 1/2/4 x DB9 male

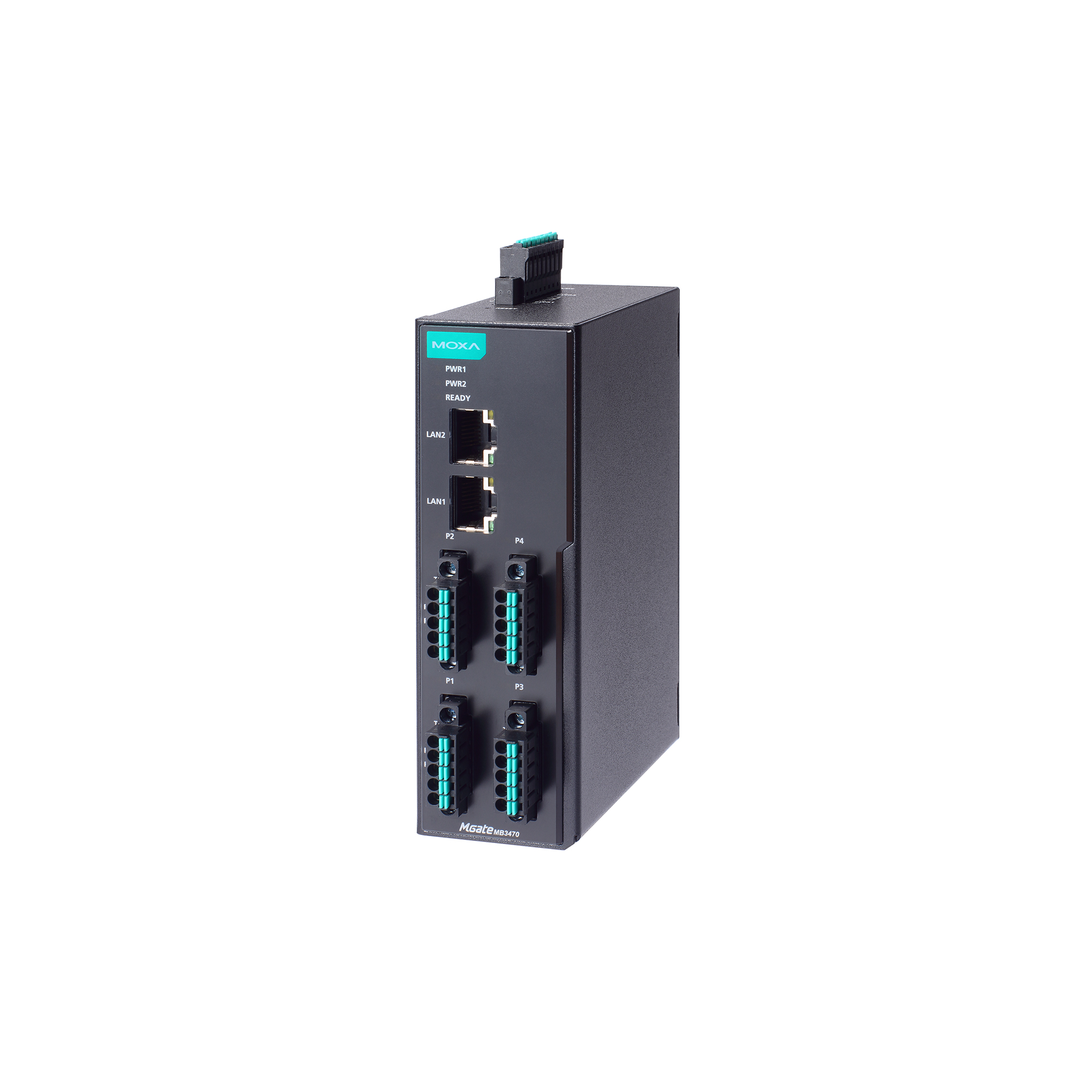

MGate MB3270-TB-G2/MB3470-TB-G2 models: 2/4 x 5-pin spring type terminal block
Serial Standards

RS-232/422/485 (software-selectable)
Baudrate

50 bps to 921.6 kbps
Data Bits

7, 8
Parity

None
Even
Odd
Space
Mark
Stop Bits

1, 2
Flow Control

DTR/DSR
RTS Toggle (RS-232 only)
RTS/CTS
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
(software selectable)
Terminator for RS-485

120 ohms
(software selectable)
Isolation

I models: 2 kV
RS-485 Data Direction Control

ADDC (automatic data direction control)

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
or
TxD, RxD, GND (for -TB models)
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Industrial Protocols

Modbus RTU/ASCII Client
Modbus RTU/ASCII Server
Proprietary Modbus

Max. No. of Client Connections

32
Max. No. of Server Connections

32

Input Voltage

12 to 48 VDC
Input Current

MGate MB3170-G2, MGate MB3170I-G2: 270mA @ 21V
MGate MB3270-G2, MGate MB3270-TB-G2, MGate MB3270I-G2, MGate MB3270I-TB-G2: 330mA @ 12V
MGate MB3470-G2, MGate MB3470-TB-G2, MGate MB3470I-G2, MGate MB3470I-TB-G2, MGate MB3170-S-SC-G2, MGate MB3170I-S-SC-G2, MGate MB3170-M-SC-G2, MGate MB3170I-M-SC-G2, MGate MB3170-M-ST-G2, MGate MB3170-SFP-G2: 377 mA @ 12V
Power Connector

8-pin terminal block

Contact Current Rating

Resistive load: 1 A @ 30 VDC

Housing

Metal
IP Rating

IP30
Dimensions (with ears)

MGate MB3170-G2/MB3270-G2 models:
29 x 89 x 132 mm (1.14 x 3.50 x 5.19 in)
MGate MB3470-G2 models:
42 x 89 x 132 mm (1.65 x 3.50 x 5.19 in)
Dimensions (without DIN-rail mouting kit)

MGate MB3170-G2/MB3270-G2 models:
29 x 89 x 129 mm (1.14 x 3.50 x 5.08 in)
MGate MB3470-G2 models:
42 x 89 x 129 mm (1.65 x 3.50 x 5.08 in)
Weight

MGate MB3170-G2 models: TBD
MGate MB3270-G2 models: TBD
MGate MB3470-G2 models: TBD

Operating Temperature

Standard models: -10 to 60°C (14 to 140°F)
Wide temp. models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 2 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV, Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
Hazardous Locations

ATEX
Class I Division 2
IECEx
Maritime

DNV
Package Drop Test

ISTA 1A
Vibration

IEC 60068-2-6
Safety

EN 62368-1
UL 62368-1

Time

MGate MB3170 models: 1,662,526 hrs
MGate MB3170I models: 1,484,777 hrs
MGate MB3270 models: 1,477,768 hrs
MGate MB3270I models: 1,144,837 hrs
MGate MB3170-M/-S models: 1,580,051 hrs
MGate MB3170I-M/-S models: 1,385,414 hrs
Standards

Telcordia Standard SR-332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Windows Driver Manager (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified) 9.8 MB	ドライバー	820EA9D25B7864401379D1F134D127989ED0DC3D347CE21F5A98D53F61C3A2B485CA81A11DC174F1CD7D0A76D7331C6B10DC38C933095CC68FDDB17181DB2EEC SHA-512	v3.7	Windows 10 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2025年11月12日 2025年11月12日リリースノート
Moxa Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified) 9.7 MB	ドライバー	6E42FAE04B3EBF87CECF448D2C027AE3A835D50118BD0A7E55488190404D5FE3ABE95BFB17E3B93E71B658C948D1A6EC91699128315EC9DEB245C571C7194247 SHA-512	v4.4	Windows 11 Windows Server 2022 Windows Server 2025	2025年10月27日 2025年10月27日リリースノート
MXconfig Plugin 1.8 MB	ソフトウェアパッケージ	40A34C70712DB87771E64ABC2C5ECF5767E4270E01A7D9820502CDF06823EFBEB194F48BE5DE24F1CA7DBE1339F21431C027317B3A3353DE1999E43B6C1BF3D2 SHA-512	v1.8	Windows 10 Windows 7 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2025年10月2日 2025年10月2日リリースノート
MXview One plugin (Windows) 22.6 MB	ソフトウェアパッケージ	2A35C603BDC83AD15BC1E3D82E899EA8B7D87E441C8C47A00115DE15B85F2EB1CC364973F43DFA82728A83568A6483DB757E2AF6F30541C82B9F4375A6BF6F7E SHA-512	v1.8	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年10月1日 2025年10月1日リリースノート
MXview One plugin (Linux) 21.7 MB	ソフトウェアパッケージ	9A6C5240A83B60A2C6FC6715645A6501BEDF612402573FF17ABA15479882B4AF2C7F781FB59819E06AA185ED690EAC73FE6A6CC2A03D5CB44FE50756BF75D075 SHA-512	v1.8	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年10月1日 2025年10月1日リリースノート
Firmware for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series 4.0 MB	ファームウェア	BA0A7243EE9D0A837D4464BD25A29529E9C48A9B241791E5AD4461F4E7D9EBDA97B1D781F7462DED88ED13A67BB25C1B0757A1BC6E4A47938A53EF007BE22887 SHA-512	v1.0		2025年9月30日 2025年9月30日リリースノート
Moxa CLI Configuration Tool for Linux 11.6 MB	ユーティリティ	4003D7F9F6F7DC5F64893018AAE59AF552AAEDEEB0C917A7FD0279C5536AA0566F621F1625C3F96EE718284F78CAEA76C4D56E67C999797B88E6DBE5AA80B5B5 SHA-512	v1.5	Linux Kernel 2.6.x Linux Kernel 3.x Linux Kernel 4.x Linux Kernel 5.x Linux Kernel 6.x	2025年8月5日 2025年8月5日リリースノート
Moxa CLI Configuration Tool for Windows 2.0 MB	ユーティリティ	EA861EBB97AAE1349475A0A620F19C7D56CD83866CC24F22D971830522BC92F59DC6BF71BD65933A5A6BDBECEC55F67F436DEE5827202085BC54904DB156D3A8 SHA-512	v1.5	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2025年7月30日 2025年7月30日リリースノート
Device Search Utility 428.1 MB	ユーティリティ	950D53387137E88D6D216EC22FECF84F9BD6C6F5EDA923B75F84A2A3674F52118B917FFDBC2BA90DD53896BD5BDC2D74D32082C9AF29458EBB524199FB4FB820 SHA-512	v3.0	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年10月31日 2024年10月31日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Manual for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series 17.3 MB	マニュアル	英語	v1.1	2025年11月11日 2025年11月11日
MGate MB3170-G2/MB3270-G2/MB3470-G2 シリーズデータシート 3.8 MB	データシート	日本語	v1.0	2025年10月1日 2025年10月1日
QIG for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series 3.5 MB	QIG (クイックインストールガイド)	英語	v1.0	2025年9月30日 2025年9月30日
Tech Note for MGate MB317Tech Note: The Security Hardening Guide for the MGate MB3x70-G2 Series 1.0 MB	テクニカルノート	英語	v1.0	2025年9月30日 2025年9月30日
FOSS statement for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series 374.8 KB	宣言書	英語	v1.0	2025年9月30日 2025年9月30日
Declaration of Conformity (EU/UK) for MGate MB3000-G2/NPort IA5000-G2 Series 353.3 KB	宣言書	英語	v1.0	2025年9月15日 2025年9月15日
FOSS Statement for Moxa CLI Configuration Tool 114.6 KB	宣言書	英語	v1.0	2024年12月10日 2024年12月10日
FOSS Statement for Device Search Utility 161.8 KB	宣言書	英語	v1.0	2024年6月24日 2024年6月24日

シリアル接続の新基準：第1部：長期安定稼働

記事

レガシーと革新の融合：OTの未来に向けたシリアル通信のセキュリティ強化

利用可能なモデル (28)

画像を表示

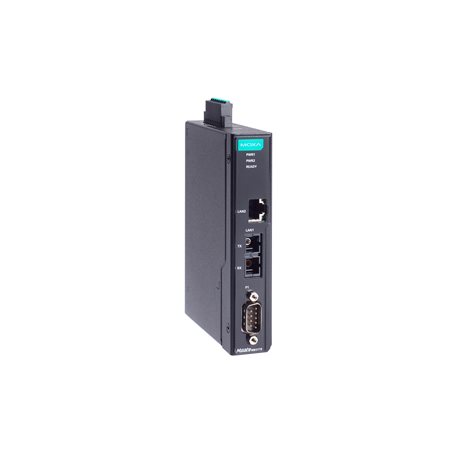

	比較 MGate MB3170I-G2-T	比較 MGate MB3270I-G2	比較 MGate MB3170-S-SC-G2-T	比較 MGate MB3270I-TB-G2
Ethernet	2 x RJ45	2 x RJ45	1 x RJ45 1 x Single-mode SC Fiber	2 x RJ45
No. of Serial Ports	1	2	1	2
Serial Connector	DB9	DB9	DB9	5-pin Terminal Block
Serial Isolation	2 kV	2 kV	–	2 kV
Operating Temperature	-40 to 75°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

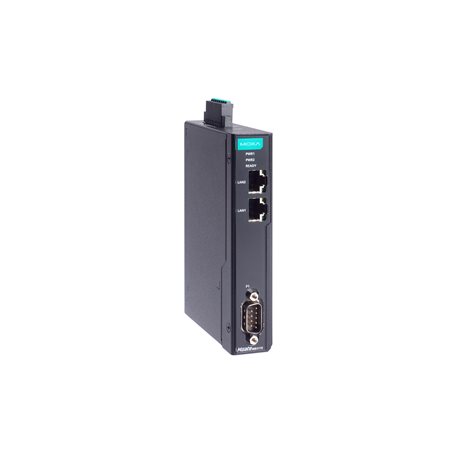

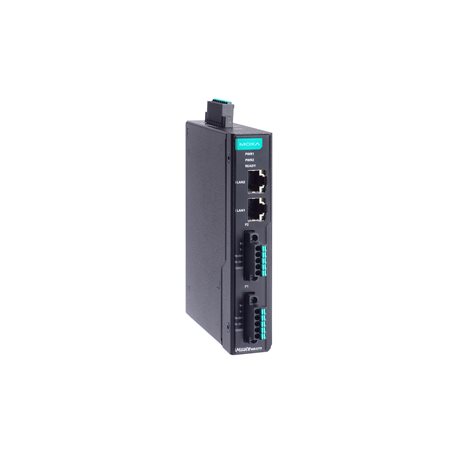

	比較 MGate MB3170-M-SC-G2-T	比較 MGate MB3170-G2	比較 MGate MB3270I-TB-G2-T	比較 MGate MB3270-G2
Ethernet	1 x RJ45 1 x Multi-mode SC Fiber	2 x RJ45	2 x RJ45	2 x RJ45
No. of Serial Ports	1	1	2	2
Serial Connector	DB9	DB9	5-pin Terminal Block	DB9
Serial Isolation	–	–	2 kV	–
Operating Temperature	-40 to 75°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

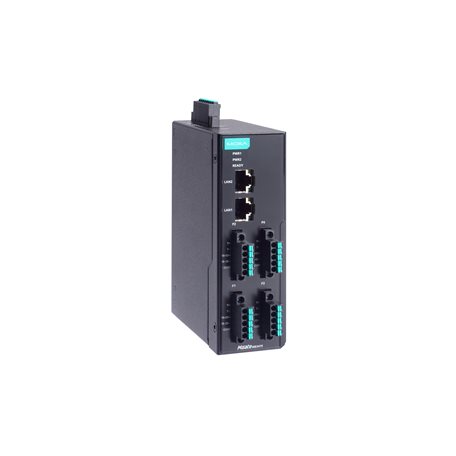

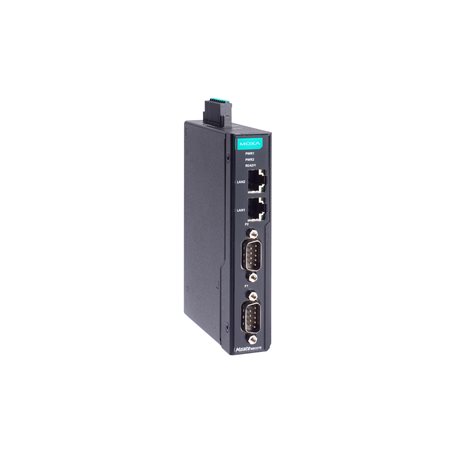

	比較 MGate MB3270-TB-G2-T	比較 MGate MB3470I-G2	比較 MGate MB3270-G2-T	比較 MGate MB3470-TB-G2
Ethernet	2 x RJ45	2 x RJ45	2 x RJ45	2 x RJ45
No. of Serial Ports	2	4	2	4
Serial Connector	5-pin Terminal Block	DB9	DB9	5-pin Terminal Block
Serial Isolation	–	2 kV	–	–
Operating Temperature	-40 to 75°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 MGate MB3470-G2-T	比較 MGate MB3170-SFP-G2	比較 MGate MB3270I-G2-T	比較 MGate MB3470I-TB-G2
Ethernet	2 x RJ45	1 x RJ45 1 x SFP Slot	2 x RJ45	2 x RJ45
No. of Serial Ports	4	1	2	4
Serial Connector	DB9	DB9	DB9	5-pin Terminal Block
Serial Isolation	–	–	2 kV	2 kV
Operating Temperature	-40 to 75°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 MGate MB3470-TB-G2-T	比較 MGate MB3470I-G2-T	比較 MGate MB3170-SFP-G2-T	比較 MGate MB3170-G2-T
Ethernet	2 x RJ45	2 x RJ45	1 x RJ45 1 x SFP Slot	2xRJ45
No. of Serial Ports	4	4	1	1
Serial Connector	5-pin Terminal Block	DB9	DB9	DB9
Serial Isolation	–	2 kV	–	–
Operating Temperature	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 MGate MB3270-TB-G2	比較 MGate MB3170I-G2	比較 MGate MB3470I-TB-G2-T	比較 MGate MB3470-G2
Ethernet	2 x RJ45	2 x RJ45	2 x RJ45	2 x RJ45
No. of Serial Ports	2	1	4	4
Serial Connector	5-pin Terminal Block	DB9	5-pin Terminal Block	DB9
Serial Isolation	–	2 kV	2 kV	–
Operating Temperature	-10 to 60°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 MGate MB3170-M-SC-G2	比較 MGate MB3170-M-ST-G2	比較 MGate MB3170-M-ST-G2-T	比較 MGate MB3170-S-SC-G2
Ethernet	1 x RJ45 1 x Multi-mode SC Fiber	1 x RJ45 1 x Multi-mode ST Fiber	1 x RJ45 1 x Multi-mode ST Fiber	1 x RJ45 1 x Single-mode SC Fiber
No. of Serial Ports	1	1	1	1
Serial Connector	DB9	DB9	DB9	DB9
Serial Isolation	–	–	–	–
Operating Temperature	-10 to 60°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
