MGate 5103シリーズ

1ポートModbus RTU/ASCII/TCP/EtherNet/IP-to-PROFINETゲートウェイ

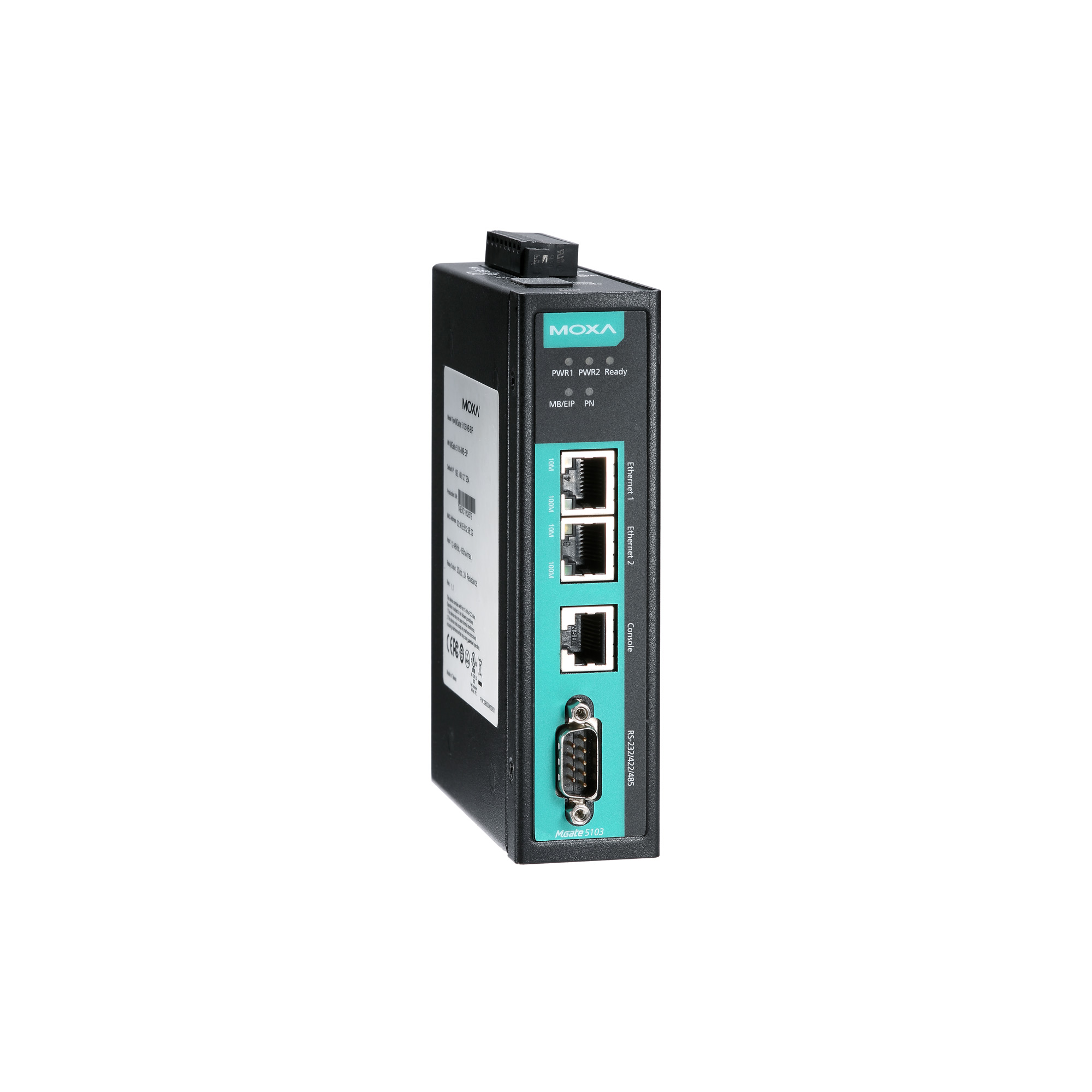

moxa-mgate-5103-series-image-1-(1).jpg | Moxa

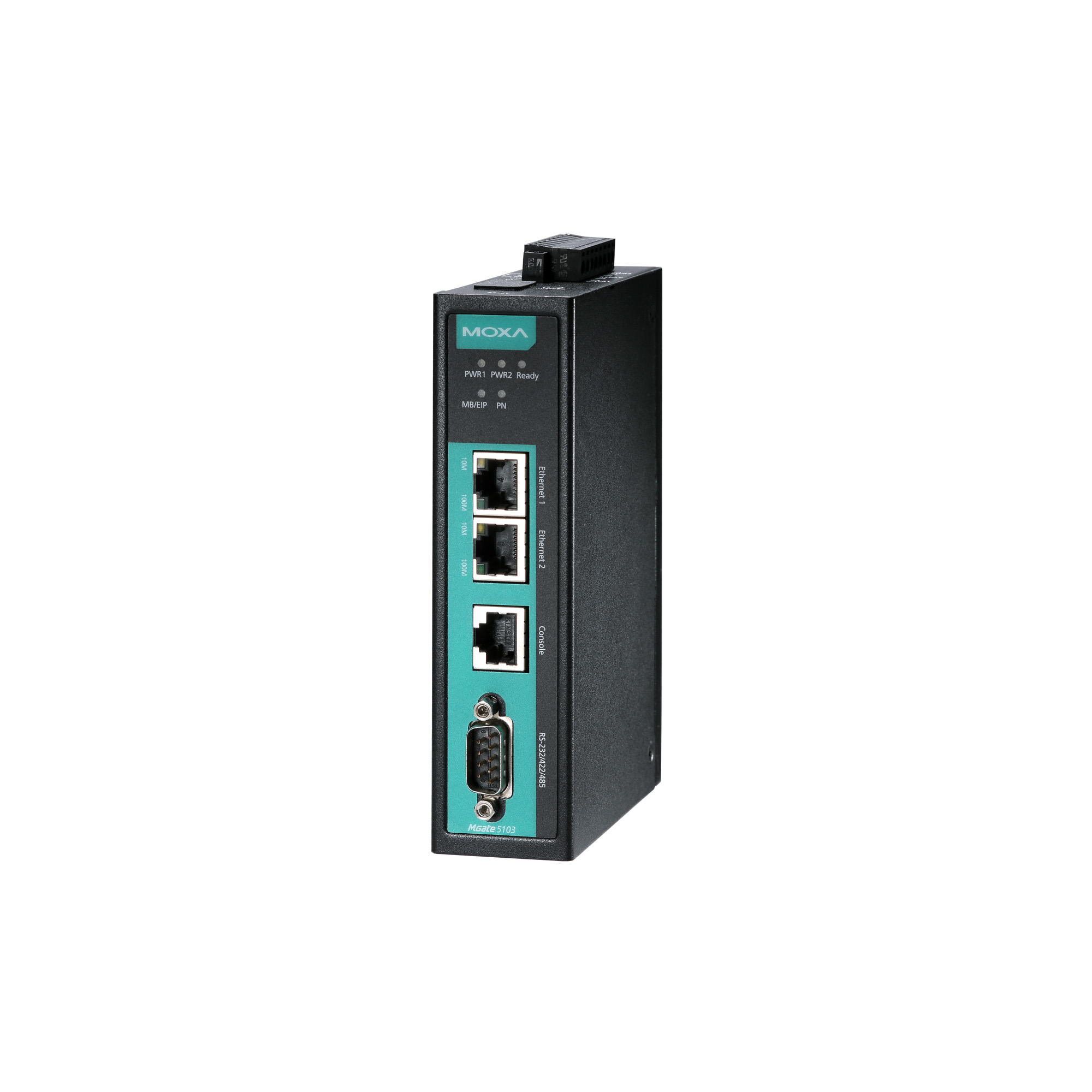

moxa-mgate-5103-series-image-2-(1).jpg | Moxa

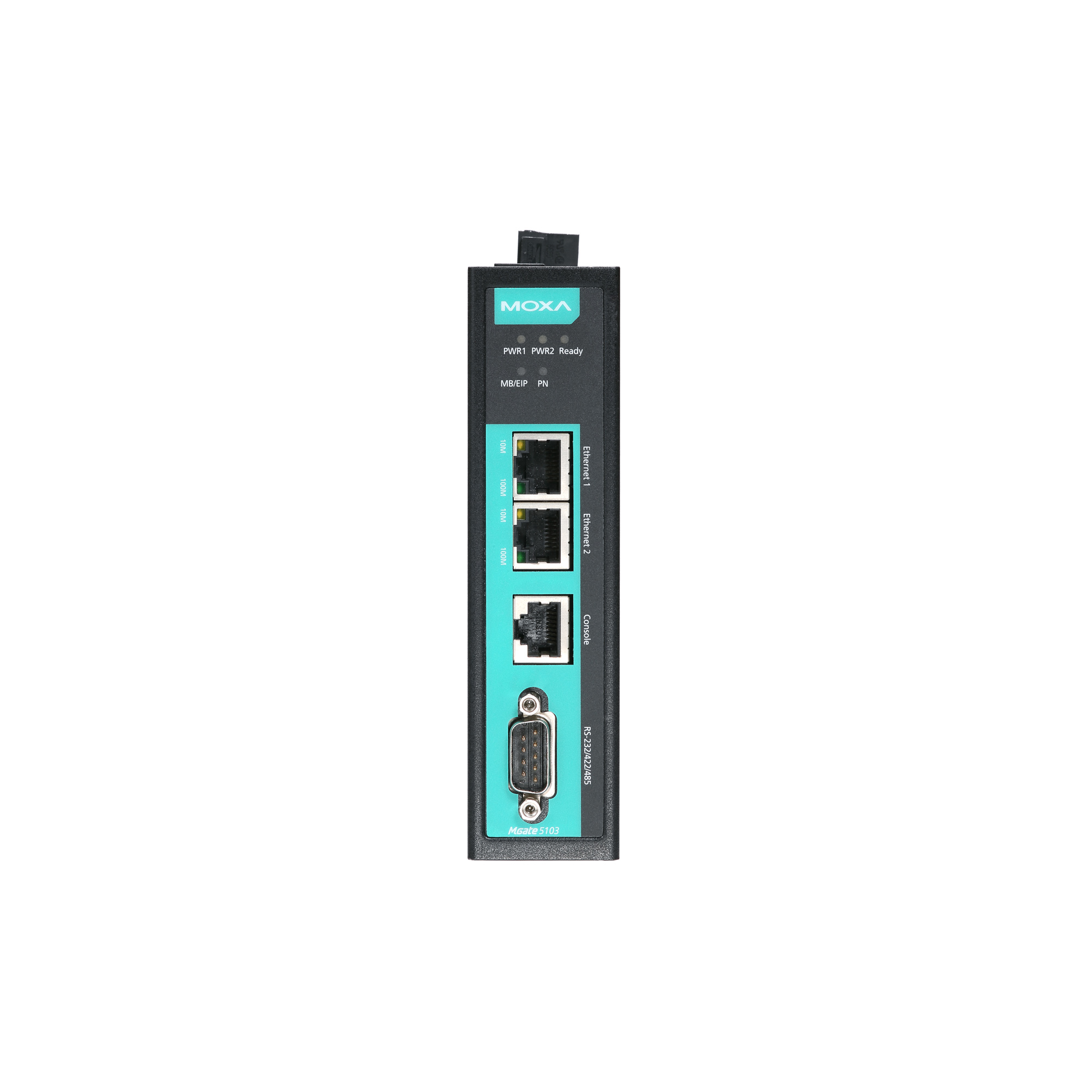

moxa-mgate-5103-series-image-3-(1).jpg | Moxa

機能と特長

ModbusまたはEtherNet/IPをPROFINETに変換
PROFINET IOデバイスをサポート
Modbus RTU/ASCII/TCPマスター/クライアントおよびスレーブ/サーバーをサポート
EtherNet/IPアダプタをサポート
Webベースのウィザードによる簡単な設定
イーサネットカスケードで配線が容易に
簡単なトラブルシューティングのための組み込みのトラフィック監視/診断情報
設定のバックアップ/複製とイベントログ用のmicroSDカード
メンテナンスを簡素化するためのステータスの監視と障害保護
2 kV絶縁保護付きシリアルポート
-40～75°Cの広い動作温度モデルを使用可能
冗長デュアルDC電源入力および1つのリレー出力をサポート
IEC 62443に基づくセキュリティ機能

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MGate 5103は、Modbus RTU/ASCII/TCPまたはEtherNet/IPをPROFINETベースのネットワーク通信に変換するための産業用イーサネットゲートウェイです。既存のModbusデバイスをPROFINETネットワークに統合するには、データの収集およびPROFINETデバイスとのデータ交換を行うために、MGate 5103をModbusマスター/スレーブまたはEtherNet/IPアダプタとして使用します。最新の交換データはゲートウェイに格納されます。ゲートウェイは、格納されたModbusまたはEtherNet/IPデータをPROFINETパケットに変換します。これにより、PROFINET IOコントローラはフィールドデバイスを制御または監視できます。

Webコンソールによる簡単な設定

MGate 5103シリーズには、設定を容易にするための図解入りのクイックセットアップガイドが付属しています。クイックセットアップを使うと、簡単にプロトコル変換モードにアクセスすることができ、ほんの少しのステップで設定を完了することができます。MGate 5103シリーズは、GSDMLエクスポート機能もサポートしています。GSDMLファイルをPROFINET PLCにインポートすることで、PLC設定の時間を短縮できます。

Modbus RTU/ASCII/TCPプロトコルトラフィック監視

MGate 5103ゲートウェイはModbus RTU/ASCII/TCPプロトコルトラフィック監視をサポートしているため、特に設置段階でのトラブルシューティングが容易になっています。通信の問題は、誤って入力されたスレーブIDや登録アドレスのなどの不正なソフトウェアパラメータ、または不正なコマンド設定が原因で発生する可能性があります。Modbus RTU/ASCII/TCPプロトコルトラフィック監視を使って取得したデータを確認することで、簡単に根本原因を特定することができます。

メンテナンス機能

MGate 5103ゲートウェイは、MGateでイベントを記録するシステムログ機能をサポートしています。ユーザーは、Webコンソールを介してログデータをリモートで簡単に確認できます。ゲートウェイは、ステータス監視機能とフォルト保護機能もサポートしています。ステータス監視機能は、Modbusデバイスの接続が切断されている場合や応答しない場合にその旨をPLC/DCS/SCADAシステムに通知します。この場合、プロセスPLC/DCSは各エンドデバイスのステータスを取得し、アラームを出してオペレータに通知します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

2
Auto MDI/MDI-X connection
Magnetic Isolation Protection

1.5 kV (built-in)

Industrial Protocols

PROFINET IO Device
Modbus TCP Client (Master)
Modbus TCP Server (Slave)
EtherNet/IP Adapter
Configuration Options

Web Console (HTTP/HTTPS)
Device Search Utility (DSU)
Telnet Console
Management

ARP
DHCP Client
DNS
HTTP
HTTPS
SMTP
SNMP Trap
SNMPv1/v2c/v3
TCP/IP
Telnet
SSH
UDP
NTP Client
MIB

RFC1213, RFC1317
Time Management

NTP Client

Authentication

Local database
Encryption

HTTPS
AES-128
AES-256
SHA-256
Security Protocols

SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)

Console Port

RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
No. of Ports

1
Connector

DB9 male
Serial Standards

RS-232/422/485
Baudrate

50 bps to 921.6 kbps
Data Bits

7, 8
Parity

None
Even
Odd
Space
Mark
Stop Bits

1, 2
Flow Control

RTS Toggle (RS-232 only)
RTS/CTS
RS-485 Data Direction Control

Automatic Data Direction Control (ADDC)
Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485

120 ohms
Isolation

2 kV (built-in)

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422

Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w

Data+, Data-, GND
RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

Configuration Options

Serial Console
Industrial Protocols

Modbus RTU/ASCII Master
Modbus RTU/ASCII Slave

Mode

Master, Slave
Functions Supported

1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands

128
Input Data Size

512 bytes
Output Data Size

512 bytes

Mode

Client (Master), Server (Slave)
Functions Supported

1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Client Connections

16
Max. No. of Server Connections

32
Max. No. of Commands

128
Input Data Size

512 bytes
Output Data Size

512 bytes

Mode

IO Device
Max. No. of IO Controller Connections

1 (for read/write)
Input Data Size

512 bytes
Output Data Size

512 bytes

Mode

Adapter
CIP Objects Supported

Identity
Message Router
Assembly
Connection Manager
TCP/IP interface
Ethernet link
Port
Max. No. of Scanner Connections

1 (for read-only), 1 (for read/write)
Input Data Size

496 bytes
Output Data Size

496 bytes

microSD Slot

Up to 32 GB (SD 2.0 compatible)

Input Voltage

12 to 48 VDC
Input Current

455 mA @ 12 VDC
Power Connector

Screw-fastened Euroblock terminal

Contact Current Rating

Resistive load: 2 A @ 30 VDC

Housing

Metal
IP Rating

IP30
Dimensions

36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)
Weight

507 g (1.12 lb)

Operating Temperature

MGate 5103: 0 to 60°C (32 to 140°F)
MGate 5103-T: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class B
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
Safety

EN 62368-1
UL 508
Hazardous Locations

ATEX
Class I Division 2
IECEx
Freefall

IEC 60068-2-32
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6
IEC 60068-2-64

Time

859,422 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Linux version) 508.2 MB	ソフトウェアパッケージ	09950ADEFA48D8CD14F5ECAC837CACC5B7359EBB9A9D1F5A7C87FD68380B3A905F95870B041090F246C7860E6BCB5B343AA5EAED54ADE2DA5F78FBE37DD9324C SHA-512	v1.5.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年1月22日 2025年1月22日リリースノート
Software Package for MXview One Series (Windows version) 284.5 MB	ソフトウェアパッケージ	1111B9086D22AA9BE324BDD372362AA1B62430D6BB34A9258FC54659FB0F62869CCB087629868A431F7122E63ABD37089EF2CD93EF0685CC636484ADFBCA1AF7 SHA-512	v1.5.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年1月22日 2025年1月22日リリースノート
MXconfig Plugin 3.6 MB	ソフトウェアパッケージ	C44D6F7D5262C4B8433B14BF041FCFCE22E86847148E596AEF111E1C082BB924DD46DAA7848A49D09413F1BEBCFDA0D46F0051A0B156210F05AC6BEF9BE3A62D SHA-512	v1.7	Windows 10 Windows 7 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2	2024年11月11日 2024年11月11日リリースノート
MXconfig plugin (non-Java version) 1.8 MB	ソフトウェアパッケージ	D1F6B9A7A521AB9670771B11DB7BFBAE6BC55EF19C5CD1AC7EA81DF7881B53628CF039866058591474231B56B48D359F9391294720F39033C03AF39DC4FE1451 SHA-512	v1.6	Windows 10 Windows 7 Windows Server 2016 Windows Server 2019	2024年11月11日 2024年11月11日リリースノート
MXview One plugin (Windows) 18.7 MB	ソフトウェアパッケージ	C538A6222537CD11016560CB1CFA9FC139873E0BC9AC87746A519A0DF321DD4F82556AABC5A4279AD8210D82C596E03DF7C3B2C81585CA292BA8A29AF05811E5 SHA-512	v1.6	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年11月11日 2024年11月11日リリースノート
Moxa CLI Configuration Tool for Linux 11.6 MB	ユーティリティ	3D62373F7694829FA7749638D64D20C2CD4F2D7F3752B33EA14C3BB5670AEF50450553BB69273BFA1730E0A88DC19212480B5F1C625C1499C83A0C52B04D1D3A SHA-512	v1.4	Linux Kernel 2.6.x Linux Kernel 3.x Linux Kernel 4.x Linux Kernel 5.x Linux Kernel 6.x	2024年11月7日 2024年11月7日リリースノート
Moxa CLI Configuration Tool for Windows 2.0 MB	ユーティリティ	2781F9519CFF2403E5B7EEC193DBD3A3766064F63602663BFD7922903BA00825BE614804730FDD180CBD0EC5B2D92A208D1EB98954A1CA52CFB78D7093A5F022 SHA-512	v1.4	Windows Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年11月7日 2024年11月7日リリースノート
MXview One plugin (Linux) 18.7 MB	ソフトウェアパッケージ	C538A6222537CD11016560CB1CFA9FC139873E0BC9AC87746A519A0DF321DD4F82556AABC5A4279AD8210D82C596E03DF7C3B2C81585CA292BA8A29AF05811E5 SHA-512	v1.6	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年11月4日 2024年11月4日リリースノート
Device Search Utility 428.1 MB	ユーティリティ	950D53387137E88D6D216EC22FECF84F9BD6C6F5EDA923B75F84A2A3674F52118B917FFDBC2BA90DD53896BD5BDC2D74D32082C9AF29458EBB524199FB4FB820 SHA-512	v3.0	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年10月31日 2024年10月31日リリースノート
MXview Plugin 41.7 MB	ソフトウェアパッケージ	81E914BDF54B4BBE531248411AFE195B917C4C008AC161E04C4E1B2D44098235289EE2F89295424A6886089DFE7EB4E6BF233E13F6962AFE6045C72249DF4B49 SHA-512	v1.6	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2024年10月4日 2024年10月4日リリースノート
MXview Plugin 40.8 MB	ソフトウェアパッケージ	802C7B6866CA0893390AA9E99FC48723C12DC58C0C9BD68B460414426ABE49AA5F1571DFA243291C8E6BD76EE84AE17121CB2C0150C40022FB73897D8A24E630 SHA-512	v1.5	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2024年6月12日 2024年6月12日リリースノート
Firmware for MGate 5103 Series 8.5 MB	ファームウェア	273CCFDACEFDD676087C4FF6CDE006CAFB4A8A4298C4DA602F54DA5A1C61EB26BE3811D0E6673A41775C727EBFE04EDB10A44D90E3555A61B34138AB3155DB25 SHA-512	v2.4		2023年9月26日 2023年9月26日リリースノート
Device Search Utility 2.2 MB	ユーティリティ	9F3E3C6A2BBDCBFC53A91CAA82372972B0A9888CB75C1F9F8E32324F50FF8A0FF7500417AB873469B00AE8C20EE6C0D0C8C50CB94BFC3517AE604879244440FD SHA-512	v2.7	Windows 10 Windows 11 Windows 2000 Windows 7 Windows 8 Windows 8.1 Windows 95 Windows 98 Windows 98 SE Windows NT Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022 Windows Vista Windows XP	2023年6月28日 2023年6月28日リリースノート
MIB file for MGate 5103 Series 14.8 KB	ソフトウェアパッケージ	C4409781890038B16CEE590AF4C0DCDF846D934268C118B3DC808C1F66FE8A4DFB7BDAF32318D62437FD9AF0620E2C9F032475214B45D906C0BBA8D83E43F842 SHA-512	v1.0		2018年1月14日 2018年1月14日リリースノート
Software Package for MGate 5103 Series (GSDML) 24.8 KB	ソフトウェアパッケージ	5E246F34518024CB0D2C139CA307F4C761E29E747B59DA52EF4D451A0D2AE3CC10CBFF105A5F3FDE15F891B6223B30A5156281D1E1272F097790BEE678493A88 SHA-512	v1.0		2018年1月14日 2018年1月14日リリースノート
EtherNet/IP Adapter EDS file for MGate 5103 Series 10.5 KB	ソフトウェアパッケージ	3A710880A09766DF0F0756CDAD2A8C97ADD312976BBFC03273381EF1A46A1E68CD50FA267BDA9CE6B2CAB174ED444AA6F13DEA2591E33E9712AA40717E35FDF7 SHA-512	v2.0		2018年1月14日 2018年1月14日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Tech Note: The Security Hardening Guide for MGate 5000 Series 1.4 MB	テクニカルノート	英語	v2.4	2025年1月10日 2025年1月10日
FOSS Statement for Moxa CLI Configuration Tool 114.6 KB	宣言書	英語	v1.0	2024年12月10日 2024年12月10日
QIG for MGate 5103 Series 365.0 KB	QIG (クイックインストールガイド)	英語	v1.4	2024年12月10日 2024年12月10日
Moxa CLI Configuration Tool User Manual 1.0 MB	マニュアル	英語	v2.4	2024年11月18日 2024年11月18日
Device Search Utility v3.x User Manual 6.6 MB	マニュアル	英語	v1.0	2024年10月31日 2024年10月31日
FOSS Statement for MGate 5000 Series 852.4 KB	宣言書	英語	v1.1	2024年9月27日 2024年9月27日
FOSS Statement for Device Search Utility 161.8 KB	宣言書	英語	v1.0	2024年6月24日 2024年6月24日
Tech Note: Configuring and Monitoring with MXview One/MXview and MXconfig (non-java and java) Plugins 2.1 MB	テクニカルノート	英語	v1.0	2024年5月7日 2024年5月7日
MGate 5103 シリーズデータシート 3.3 MB	データシート	日本語	v1.2	2024年4月23日 2024年4月23日
Declaration of Conformity for MGate 5103/5105-MB-EIP/5109/5114 Series 302.0 KB	宣言書	英語	v1.0	2023年11月2日 2023年11月2日
Manual for MGate 5103 Series 6.1 MB	マニュアル	英語	v1.1	2023年9月20日 2023年9月20日
Tech Note: Swapping the byte order in a Siemens PLC or Allen-Bradley PLC with the MGate 5103 1.2 MB	テクニカルノート	英語	v1.0	2020年3月2日 2020年3月2日
Tech Note: How to Use the TIA Portal to Set a Siemens PLC and the MGate 5103 2.4 MB	テクニカルノート	英語	v1.1	2019年8月15日 2019年8月15日
2D CAD for MGate 5103 164.9 KB	2D CAD	英語		2017年9月5日 2017年9月5日
