MGate 5123シリーズ

1ポートCANopen/J1939 - PROFINETゲートウェイ

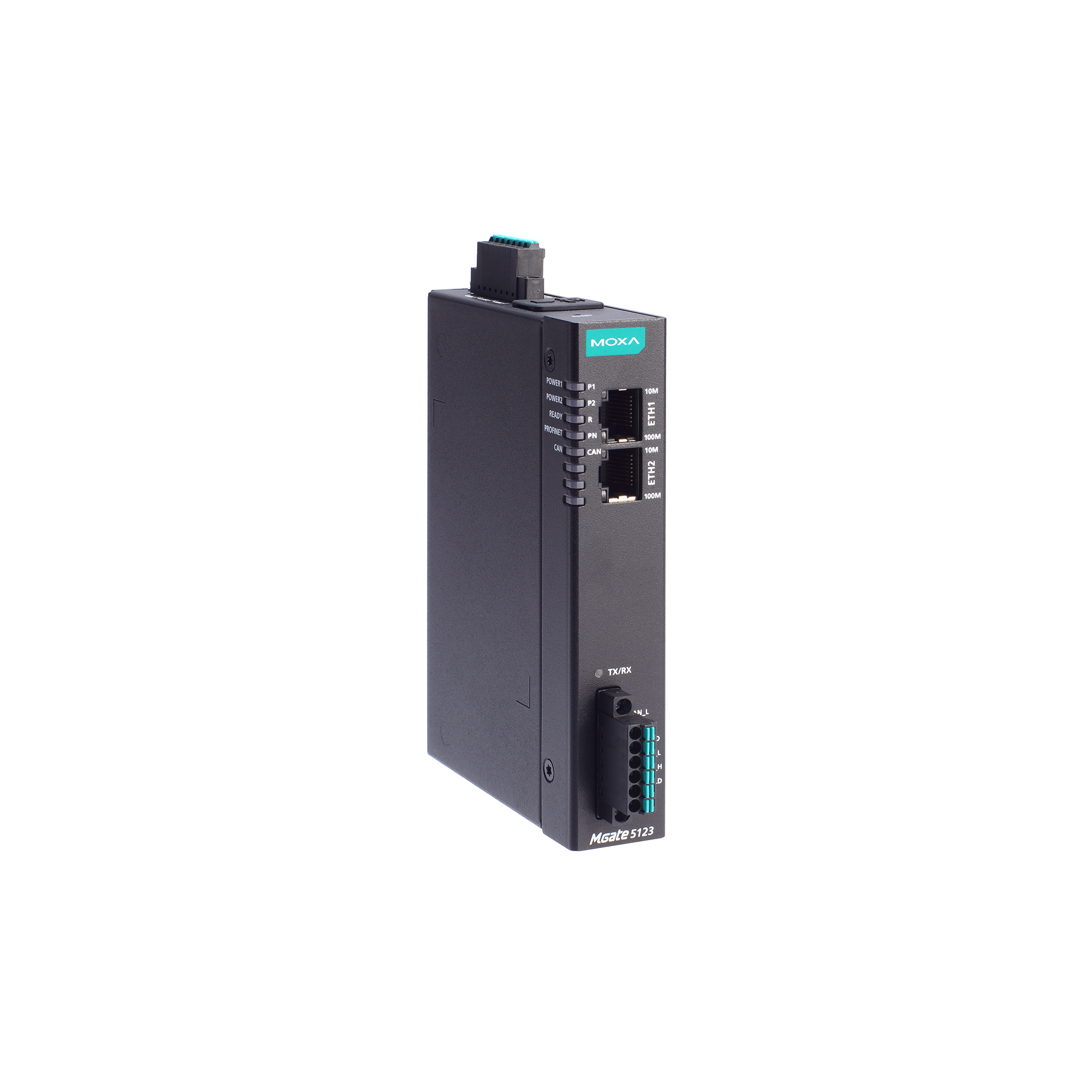

moxa-mgate-5123-series-image-(1).jpg | Moxa

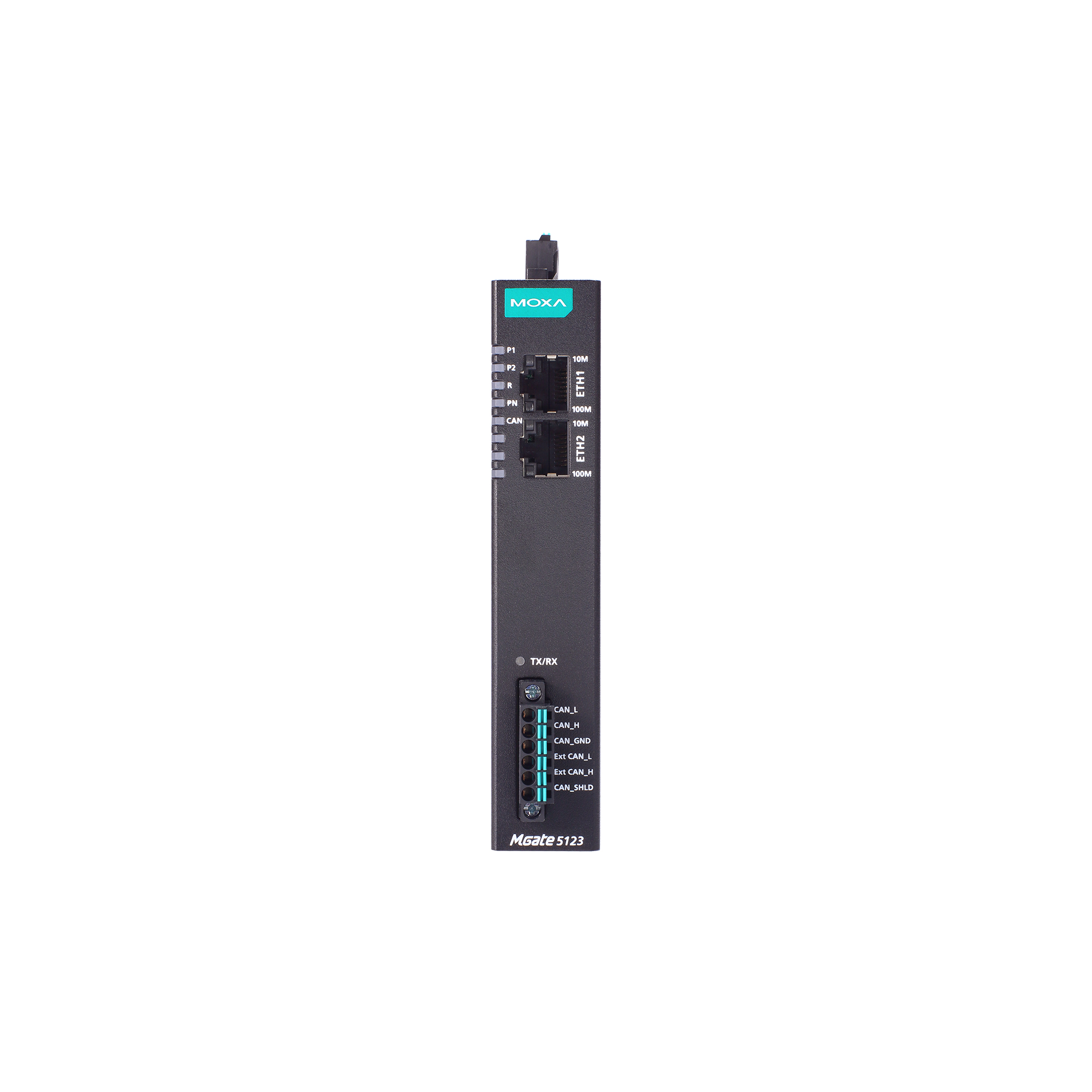

moxa-mgate-5123-series-image-1-(1).jpg | Moxa

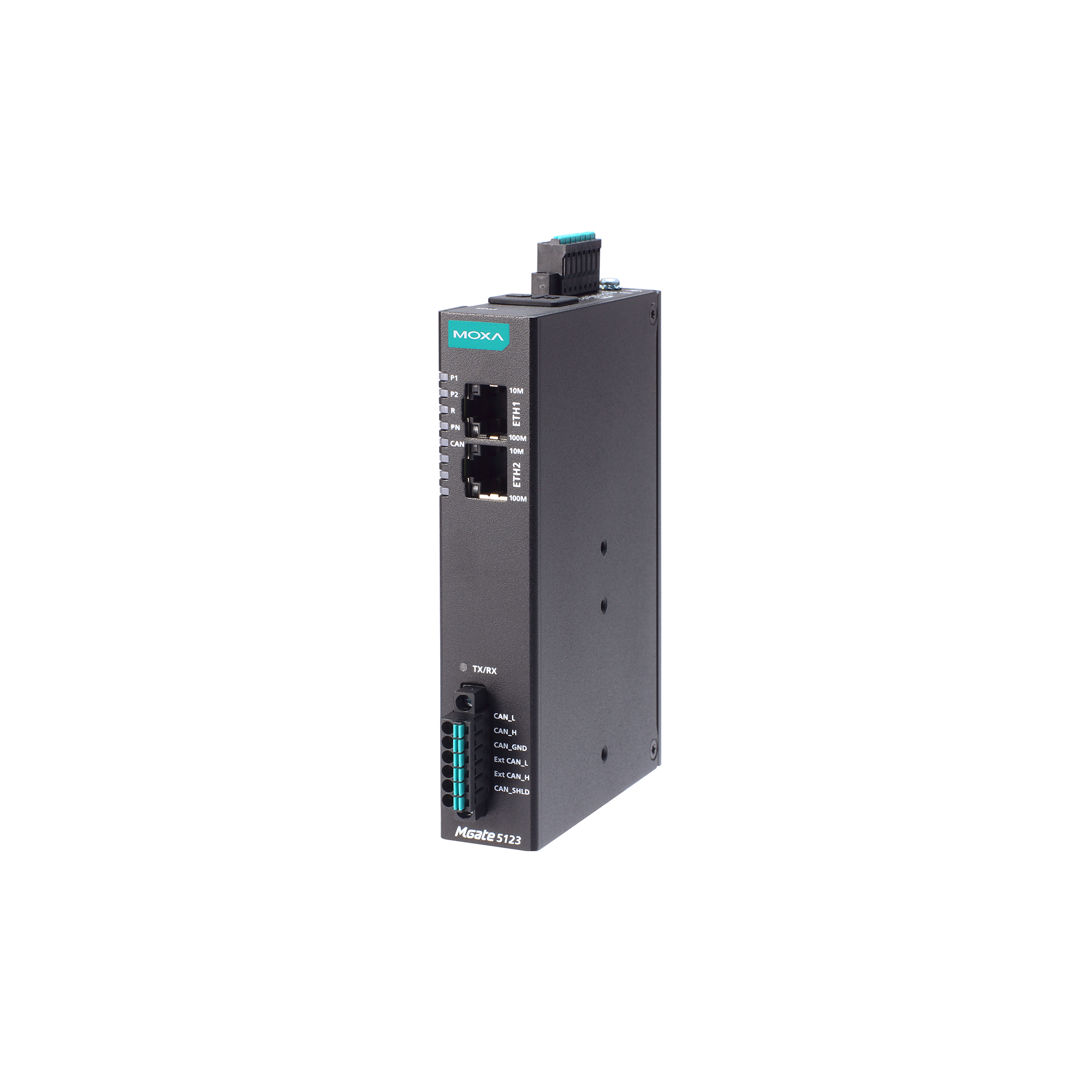

moxa-mgate-5123-series-image-2-(1).jpg | Moxa

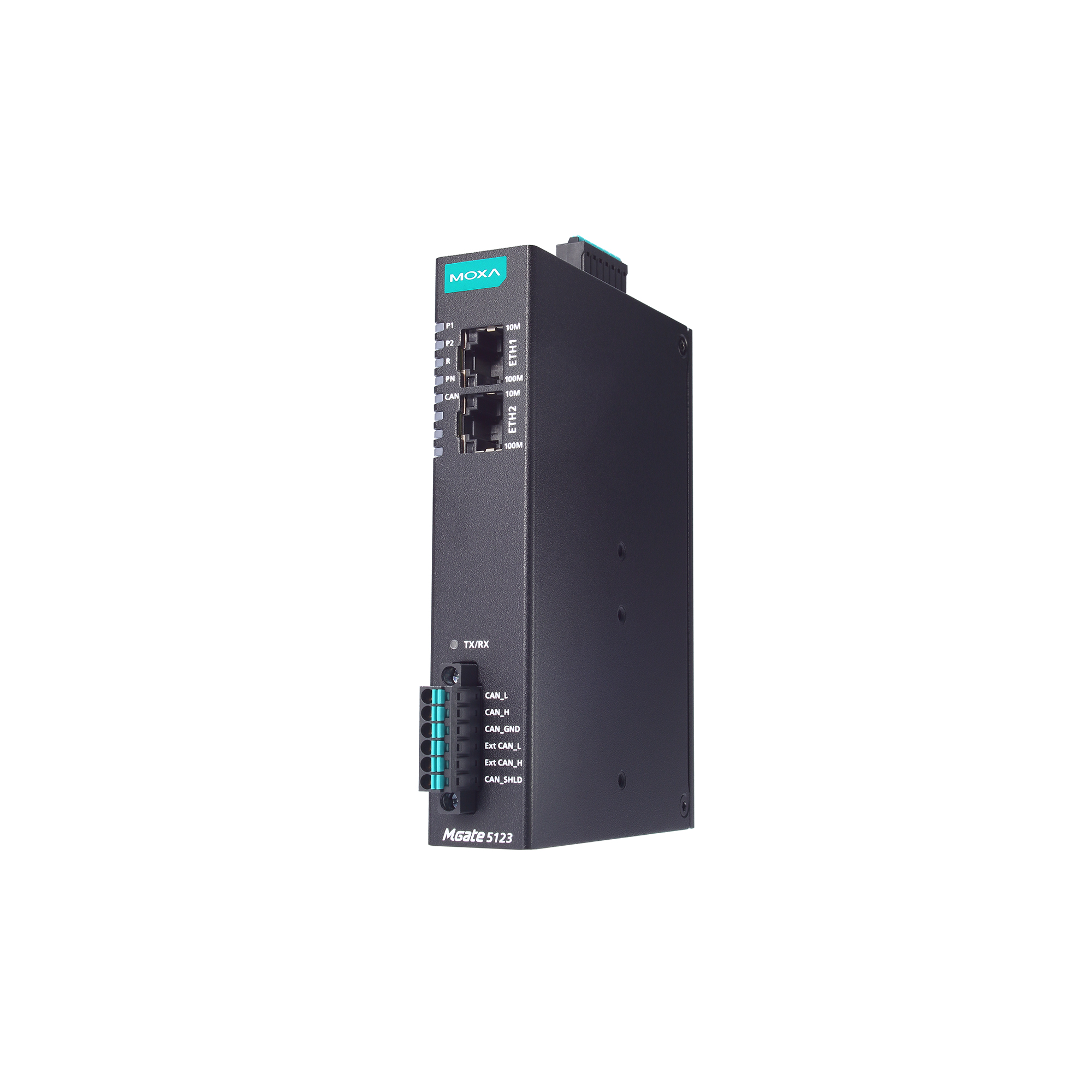

moxa-mgate-5123-series-image-3-(1).jpg | Moxa

機能と特長

  • CANopenおよびJ1939からPROFINETおよびSNMPへの同時プロトコル変換
  • PROFINET I/OデバイスとSNMPエージェントをサポート
  • CANopenマスターおよびJ1939をサポート
  • イーサネットカスケードとデュアルサブネットによる柔軟な導入
  • トラブルシューティングを容易にする組み込みのトラフィック監視/診断情報
  • ウェブベースのコンソールによる簡単なデバイス設定
  • 設定バックアップ/複製用の microSD カード
  • デュアル冗長DC電源入力および1つのリレー出力をサポート
  • 2kV絶縁保護付きCANポート
  • -40～75°Cの広い動作温度モデル有
  • セキュアブート対応、IEC 62443-4-2準拠

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5123は、CANopenまたはJ1939をPROFINETネットワーク通信に変換するための産業用イーサネットゲートウェイです。既存のCANopenやJ1939デバイスをPROFINETネットワークに統合するには、MGate 5123をCANopenまたはJ1939マスターとして利用してデータを収集し、PROFINET IOコントローラにデータを伝送します。すべてのモデルは堅牢で小型の金属筐体により保護され、DINレールに取り付け可能です。 ファクトリーオートメーション、その他のプロセスオートメーション産業などの産業アプリケーションには、この堅牢な設計が最適です。

簡単な設定

MGate 5123ゲートウェイには、追加のユーティリティをインストールしなくても簡単に設定できるWebコンソールも用意されています。 さらに、HTTPS通信暗号化により、より高いネットワークセキュリティを確保します。

ほとんどのデータ取得アプリケーションでは、CANopenデバイスの設定には時間がかかり、コストが増加する可能性があります。MGate 5123ゲートウェイには、ファイルインポート機能が用意されており、ユーザはCANopenデバイスを自動スキャンして、設定を素早く完了することができます。MGateゲートウェイには、CANbus用にソフトウェアで設定可能な終端抵抗設定が用意されており、シャーシを開く必要をなくすことで労力を軽減します。

トラブルシューティングが簡単

MGate 5123ゲートウェイには、さまざまなメンテナンス機能が用意されており、トラブルシューティングの時間とコストを軽減します。これには、LEDインジケータ、プロトコル診断、トラフィックモニタ、タグビューが含まれています。これらのツールは、特にインストールの段階でデータ取得およびチェックを行い、問題の根本原因を簡単に特定することに役立ちます。MGateゲートウェイにはステータス監視機能と故障保護機能も備わっています。ステータス監視機能は、Modbusデバイスの接続が切断されている場合や応答しない場合にその旨をPLC/DCS/SCADAシステムに通知します。この場合、プロセスPLC/DCSは各エンドデバイスのステータスを取得し、アラームを出してオペレータに通知します。故障保護機能は、ホストが切断されたときにユーザが事前定義しているアクションを実行し、端末が長時間オフラインになることを回避します。

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    PROFINET IO Device

  • Configuration Options

    Web Console (HTTPS)
    Device Search Utility (DSU)

  • Management

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    UDP

  • MIB

    RFC1213

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS
    AES-128
    AES-256
    SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • No. of Ports

    1

  • Connector

    Spring-type Euroblock terminal

  • Standards

    ISO 11898-2

  • Baudrate

    CANopen: 10 kbps, 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps
    J1939: 250 kbps, 500 kbps, 1 Mbps

  • Terminator

    120 ohms
    software configurable

  • Signals

    CAN_H, CAN_L, GND, Ext_CAN_H, Ext_CAN_L, CAN_Shield

  • Industrial Protocols

    CANopen master, J1939

  • Mode

    Master

  • Max No. of Nodes

    64

  • Max No. of Receive PDOs

    256

  • Max No. of Transmit PDOs

    256

  • SDOs

    Supported

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Max. No. of Commands

    256

  • Input Data Size

    2048 bytes

  • Output Data Size

    2048 bytes

  • Mode

    IO Device class B

  • Max. No. of Master Connections

    2 IO controllers (shared devices)

  • Input Data Size

    1440 bytes
    (bytes per IO Controller, total: 2880 bytes)

  • Output Data Size

    1440 bytes
    (bytes per IO Controller, total: 2880 bytes)

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    25 x 90 x 129.6 mm (0.98 x 3.54 x 5.1 in)

  • Weight

    294 g (0.65 lb)

  • Operating Temperature

    MGate 5123: -10 to 60°C (14 to 140°F)
    MGate 5123-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Time

    1,408,984 hrs

  • Standards

    Telcordia SR332
