MGate 5134シリーズ

1ポートModbus RTU/ASCII/TCP-to-PROFINETゲートウェイ

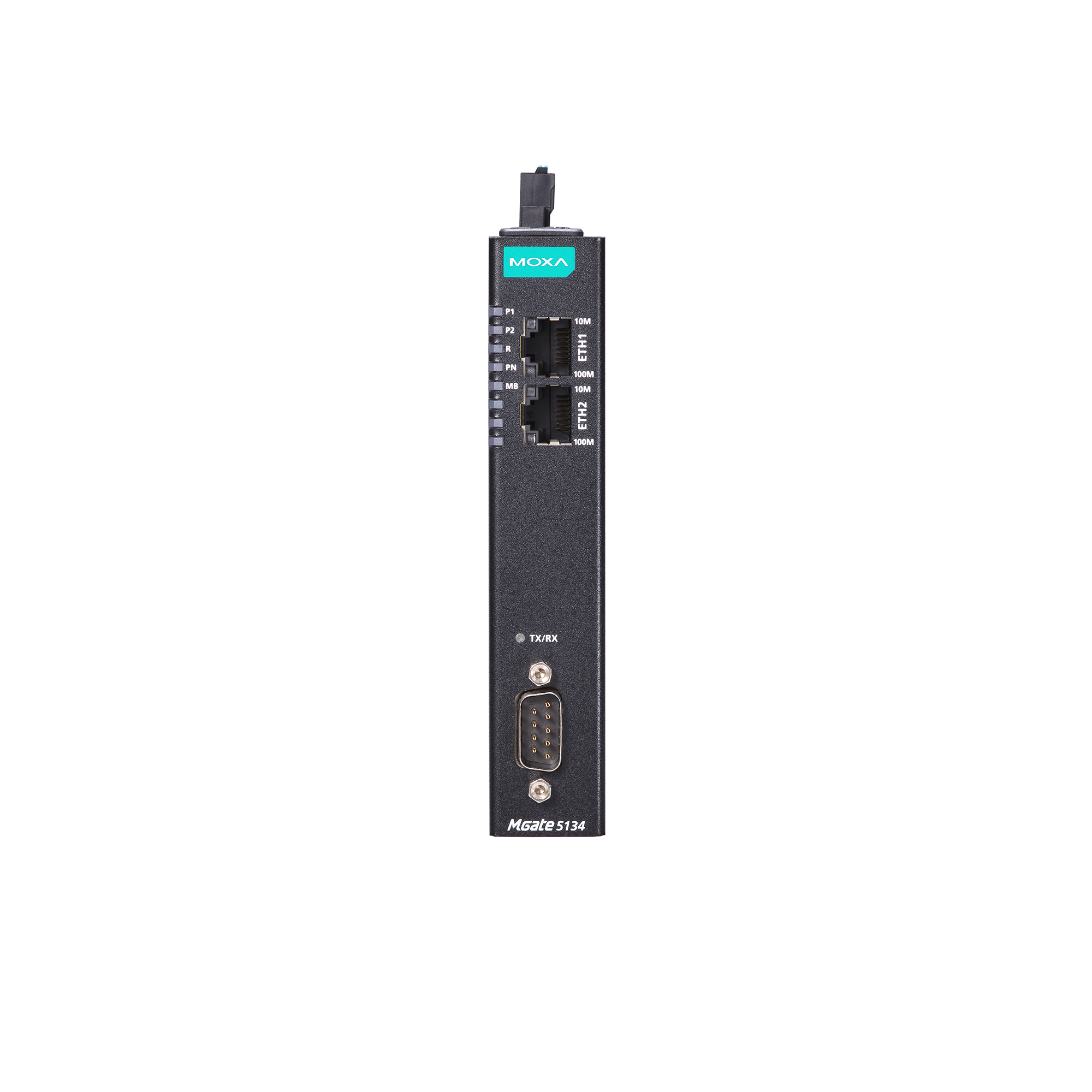

moxa-mgate-5134-series-image-(1).jpg | Moxa

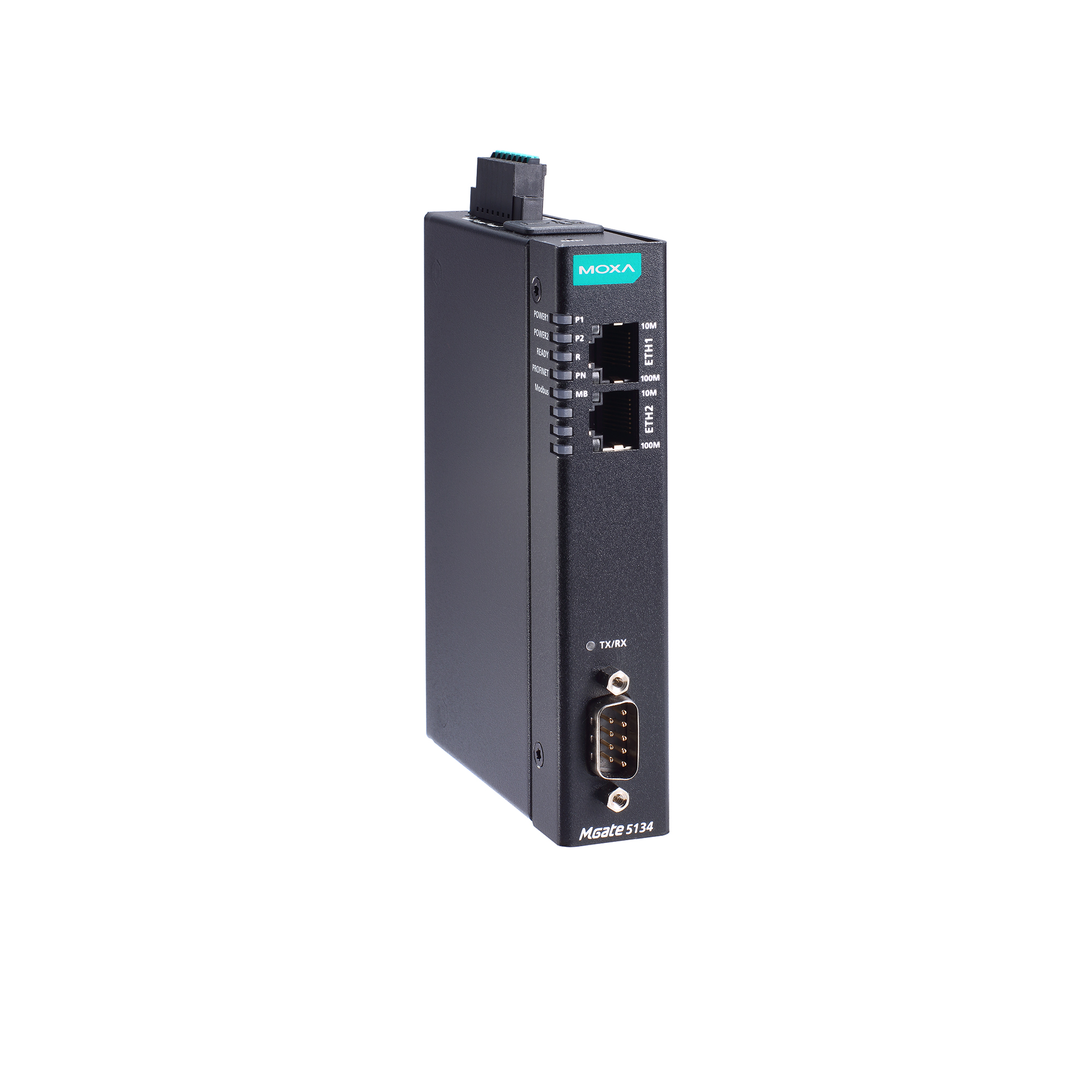

moxa-mgate-5134-series-image-1-(1).jpg | Moxa

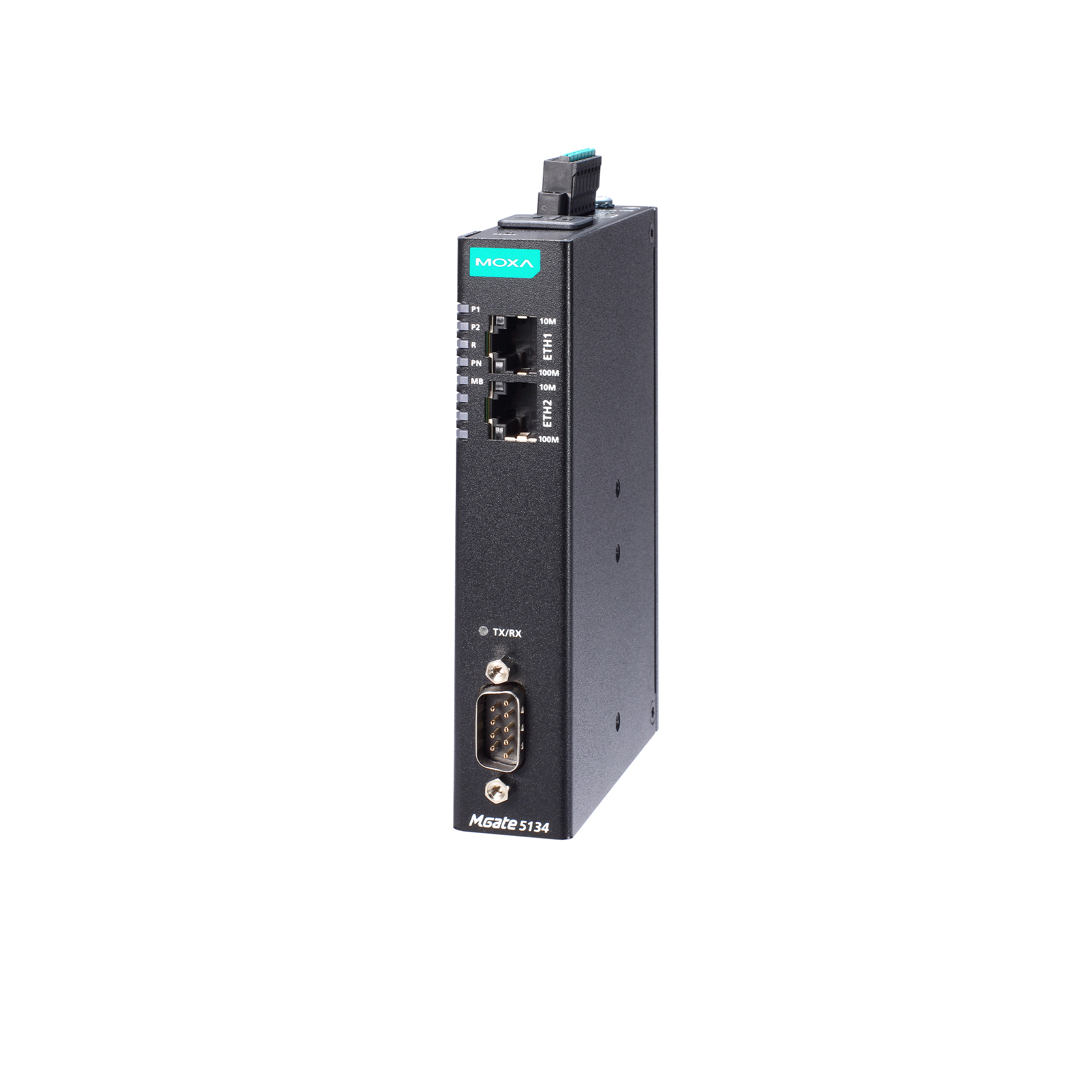

moxa-mgate-5134-series-image-2-(1).jpg | Moxa

機能と特長

  • ModbusからPROFINETへのプロトコル変換
  • PROFINET IOデバイスをサポート
  • Modbus RTU/ASCII/TCPクライアント対応
  • イーサネットカスケードとデュアルサブネットによる柔軟な展開
  • 簡単なトラブルシューティングのための組み込みのトラフィック監視/診断情報
  • ウェブベースのコンソールによる簡単なデバイス設定
  • 設定バックアップ/複製用の microSD カード
  • デュアル冗長DC電源入力および1つのリレー出力をサポート
  • 2 kV絶縁保護付きシリアルポート
  • -40～75°Cの幅広い動作温度モデルを使用可能
  • IEC 62443-4-2に準拠、セキュアブート機能サポート

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MGate 5134は、Modbus RTU/ASCII/TCPをPROFINETネットワーク通信に変換するための産業用イーサネットゲートウェイです。 既存のModbusデバイスをPROFINETネットワークに統合するには、MGate 5134をModbusクライアントとして使用して、データの収集およびPROFINETホストとのデータ交換を行います。すべてのモデルは堅牢でコンパクトな金属製の筐体で保護され、DINレールに取り付け可能、内蔵のシリアル絶縁機能を提供します。 ファクトリーオートメーション、電力、石油/ガス、水道、およびその他のプロセスオートメーション産業などの産業アプリケーションには、堅牢な設計が適しています。

簡単な設定

また、MGate 5134ゲートウェイは、追加のユーティリティをインストールしなくても簡単に設定できるWebコンソールも用意されています。 さらに、通信のHTTPS暗号化により、高いネットワークセキュリティを保証します。データ収集アプリケーションの多くは、Modbusコマンドを使用して、デバイスを設定するのに時間がかかり、コストが増える可能性があります。 MGate 5134は、CSVファイルによるオフライン設定が可能で、Modbus設定を迅速に完了させることができます。このゲートウェイにはGSDMLエクスポート機能が備わっており、これらのファイルをエクスポートできるので、PROFINET PLCにインポートできます。MGateゲートウェイは、RS-485 2線式にソフトウェアで調整可能なプルハイ/ローおよび終端抵抗設定を提供し、シャーシを開くことなく労力を低減できます。

トラブルシューティングが簡単

Mgate 5134には、LEDインジケータ、プロトコル診断、トラフィックモニタ、タグビューなど、さまざまな保守機能が備わっており、トラブルシューティングの時間とコストを低減することができます。これらのツールにより、データを取得、確認し、特に設置段階において問題の根本原因を簡単に特定できます。MGateゲートウェイは、ステータス監視機能とフォルト保護機能も備えています。ステータス監視機能は、Modbusデバイスの接続が切断されている場合や応答しない場合にその旨をPLC/DCS/SCADAシステムに通知します。この場合、プロセスPLC/DCSは各エンドデバイスのステータスを取得し、アラームを出してオペレータに通知します。フォルト保護機能は、ホストが切断された場合にユーザが事前に定義したアクションを実行し、端末が長時間、オフラインになることを防ぎます。

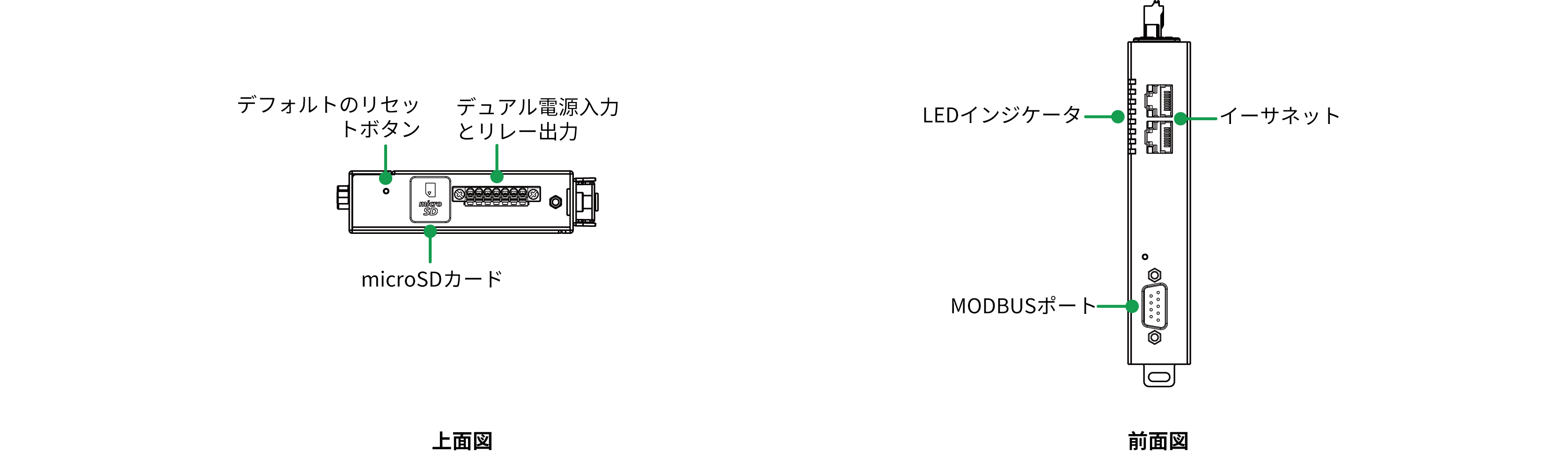

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    Modbus TCP Client, PROFINET IO Device

  • Configuration Options

    Web Console (HTTPS), Device Search Utility (DSU)

  • Management

    ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP

  • MIB

    RFC1213, RFC1317

  • Time Management

    NTP Client

  • Authentication

    Local database

  • Encryption

    HTTPS, AES-128, AES-256, SHA-256

  • Security Protocols

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • No. of Ports

    1

  • Connector

    DB9 male

  • Serial Standards

    RS-232/422/485

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 2

  • Flow Control

    RTS Toggle (RS-232 only), RTS/CTS

  • RS-485 Data Direction Control

    ADDC (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms
    software configurable

  • Terminator for RS-485

    120 ohms
    software configurable

  • Isolation

    2 kV (built-in)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Industrial Protocols

    Modbus RTU/ASCII Client

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    31

  • Max. No. of Commands

    128 per serial port

  • Mode

    Client

  • Functions Supported

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. No. of Server Connections

    32

  • Max. No. of Commands

    128

  • Total Output Data Size

    2048 bytes

  • Total Input Data Size

    2048 bytes

  • Mode

    IO Device class B

  • Max. No. of Master Connections

    2 IO Controllers (shared devices)

  • Input Data Size

    1440 bytes per IO Controller (total: 2880 bytes)

  • Output Data Size

    1440 bytes per IO Controller (total: 2880 bytes)

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Input Voltage

    12 to 48 VDC

  • Input Current

    455 mA (max)

  • Power Connector

    Spring-type Euroblock terminal

  • Contact Current Rating

    Resistive load: 2 A @ 30 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    25 x 90 x 129.6 mm (0.98 x 3.54 x 5.1 in)

  • Weight

    294 g (0.65 lb)

  • Operating Temperature

    MGate 5134: -10 to 60°C (14 to 140°F)
    MGate 5134-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201, UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6, IEC 60068-2-64

  • Time

    1,240,821 hrs

  • Standards

    Telcordia SR332
