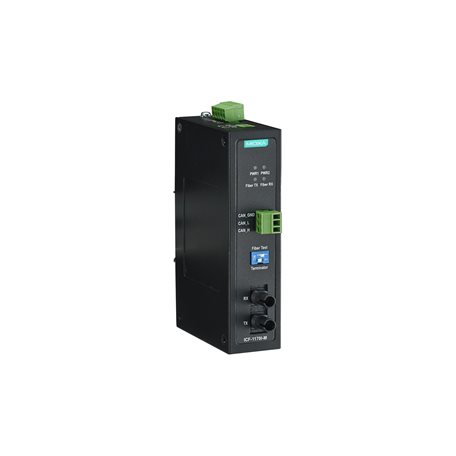

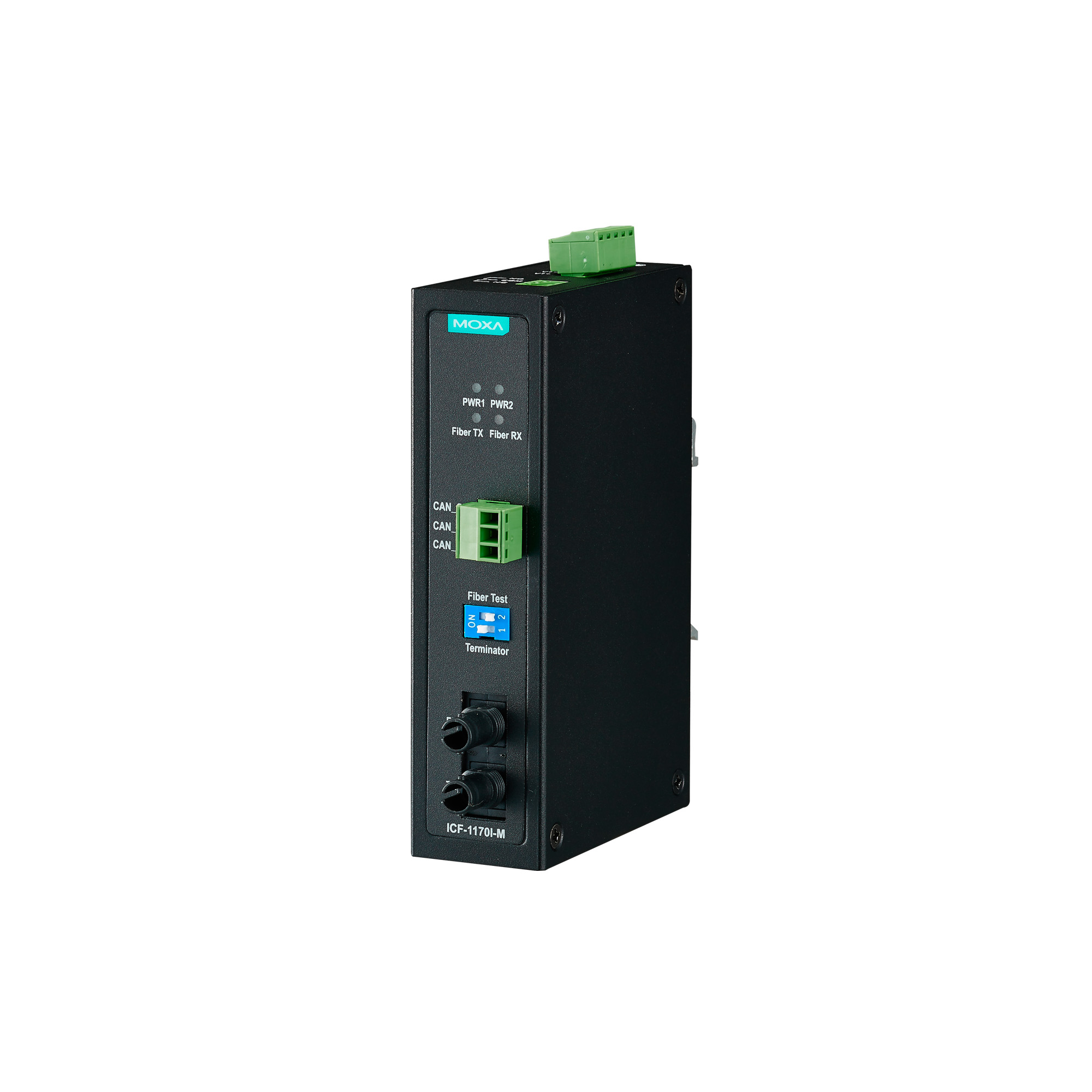

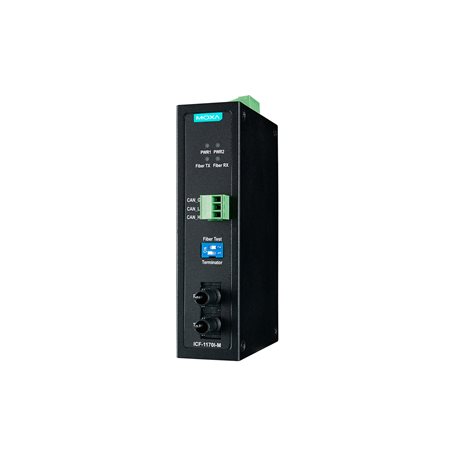

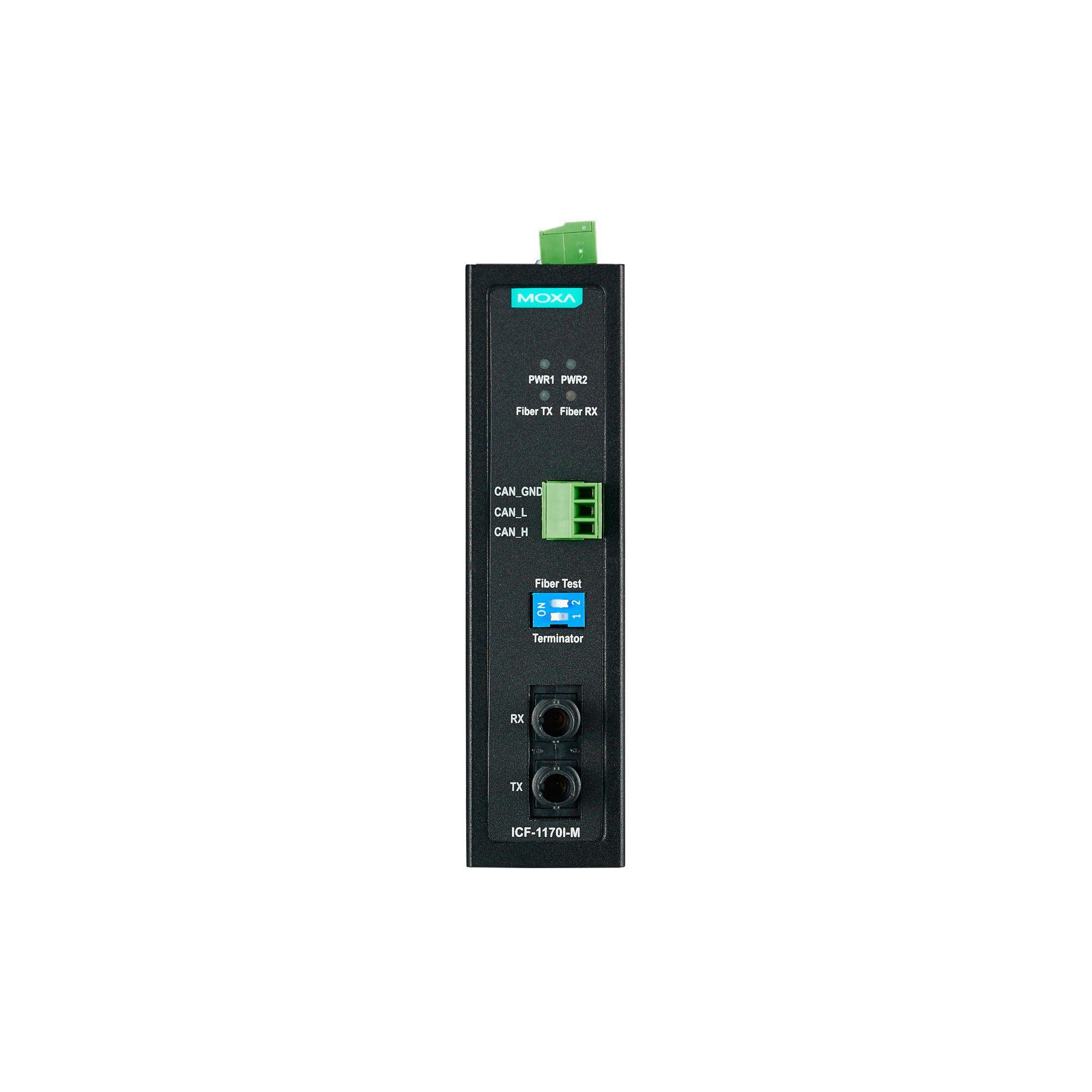

ICF-1170Iシリーズ

産業用CAN - ファイバコンバータ

moxa-icf-1170i-series-image-1-(1).jpg | Moxa
moxa-icf-1170i-series-image-2-(1).jpg | Moxa
moxa-icf-1170i-series-image-3-(1).jpg | Moxa
moxa-icf-1170i-series-image-4-(1).jpg | Moxa

機能と特長

  • 光ファイバを介して最大2 kmのデータを送信
  • CAN信号をファイバに、ファイバをCAN信号に変換
  • ボーレート（最大1 Mbps）
  • 冗長デュアル電源入力
  • 終端抵抗120ΩのDIPスイッチ
  • ファイバテストモード用DIPスイッチ
  • ファイバTx、ファイバRx、電源1、電源2のLED
  • -40～85°Cの環境に対しての広温度モデルが利用可能
  • ISO 11898規格に完全対応

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ICF-1170IシリーズCAN - ファイバコンバータは、CANの信号を銅線から光ファイバに変換するために使用されます。コンバータには、CANバスシステム用の2 kVの光絶縁と、CANバスシステムをオンライン状態に保つアラーム接点リレー付きのデュアル電源入力が付属しています。

ファイバテストモード

ファイバテストモードは、2つのICF-1170Iユニット間のファイバケーブルをテストするために使用でき、ファイバケーブルがデータを正しく送信しているかどうかを確認する簡単な方法を提供します。ファイバテストモードでは、ファイバトランシーバー（Tx）が継続的にデータ信号を送信し、ファイバTx LEDが点灯します。接続の反対側では、ICF-1170Iファイバトランシーバー（Rx）がTx側からデータ信号を受信すると、ファイバRx LEDが点灯します。

  • Optical Fiber

    ICF-1170I-M-ST: 100BaseFX ports (multi-mode ST connector)

  • Optical Fiber

    Low-speed Fiber Module Multi-mode
    Fiber Cable Requirements 50/125 µm, 800 MHz
    62.5/125 µm, 500 MHz
    Typical Distance 2 km
    Wavelength Typical (nm) 850
    TX Range (nm) 840 to 860
    RX Range (nm) 800 to 900
    Optical Power TX Range (dBm) 0 to -5
    RX Range (dBm) 0 to -20
    Link Budget (dB) 15
    Dispersion Penalty (dB) 1

  • Isolation

    2 kV (built-in)

  • No. of Ports

    1

  • Signals

    CAN_L, CAN_H, CAN Signal GND

  • Terminator

    N/A, 120 ohms (by DIP)

  • Input Current

    221 mA @ 12 to 48 VDC

  • Power Consumption

    221 mA @ 12 to 48 VDC

  • Input Voltage

    12 to 48 VDC

  • No. of Power Inputs

    2

  • Overload Current Protection

    Supported

  • Power Connector

    Terminal block (for DC models)

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in)

  • Weight

    178 g (0.39 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    ICF-1170I-M-ST: 0 to 60°C (32 to 140°F)
    ICF-1170I-M-ST-T: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    792,085 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Declaration of Conformity for ICF-1170I Series
299.5 KB 		宣言書 英語 v1.0 2024年5月29日 2024年5月29日
QIG for ICF-1170I Series
1.3 MB 		QIG (クイックインストールガイド) 英語 v6.1 2021年5月4日 2021年5月4日
ICF-1170Iシリーズデータシート
3.3 MB 		データシート 日本語 v1.1 2020年5月8日 2020年5月8日
Tech Note for ICF-1170I Series
202.7 KB 		テクニカルノート 英語 v1.0 2020年4月20日 2020年4月20日
2D CAD for ICF-1170I
293.2 KB 		2D CAD 英語 2016年5月20日 2016年5月20日
