ICF-1171Iシリーズ

距離延長用産業用CAN - ファイバコンバータ

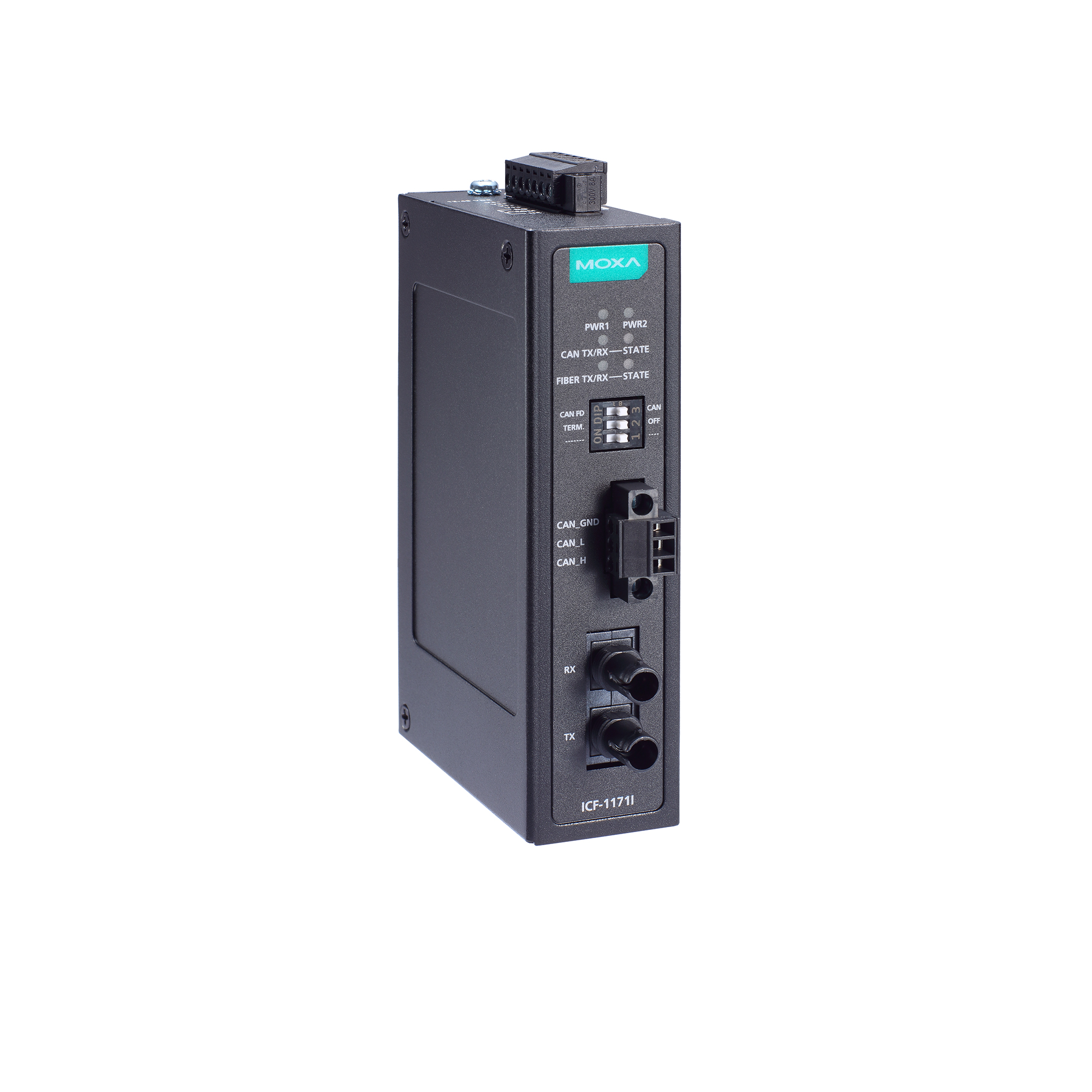

moxa-icf-1171i-series-image-(1).jpg | Moxa

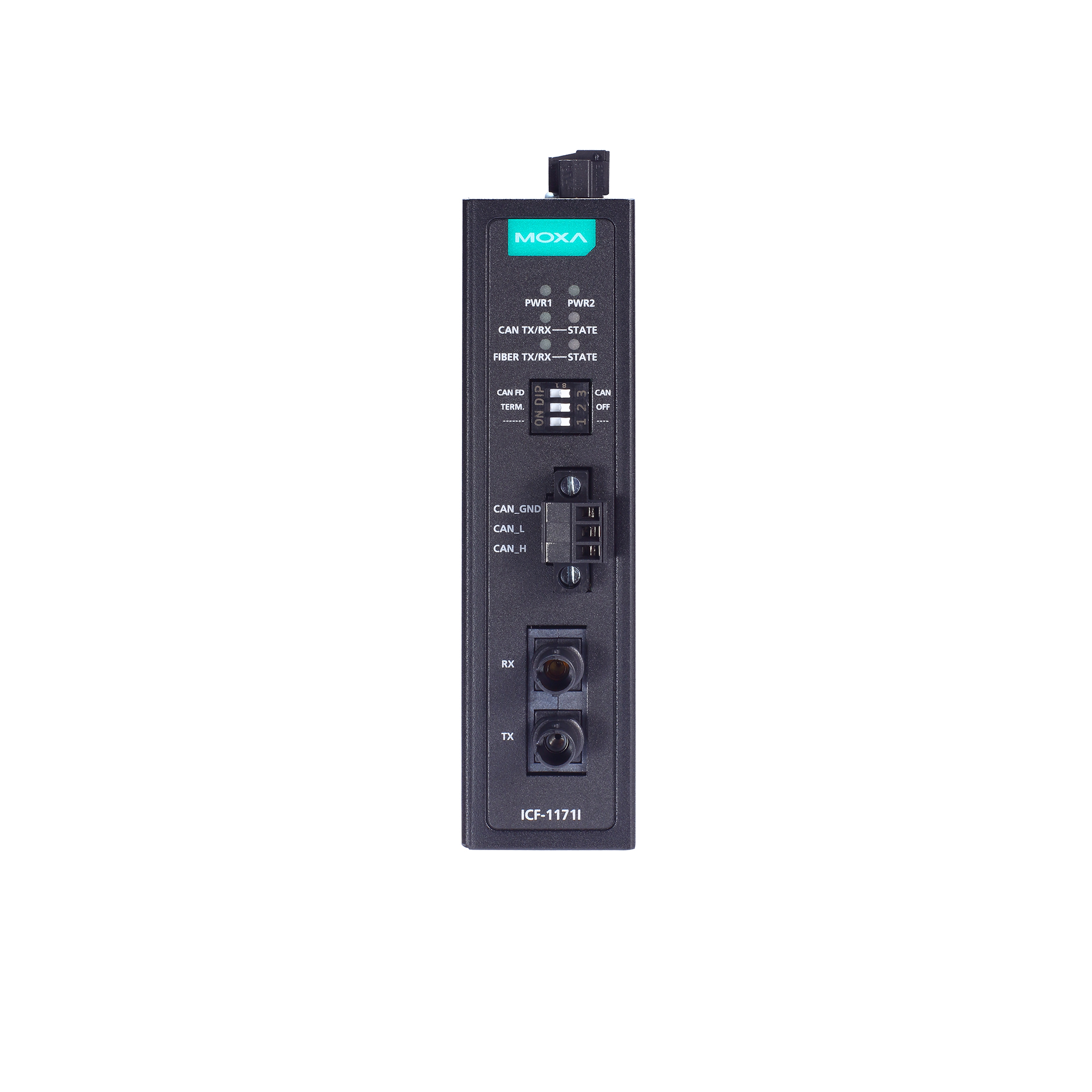

moxa-icf-1171i-series-image-1-(1).jpg | Moxa

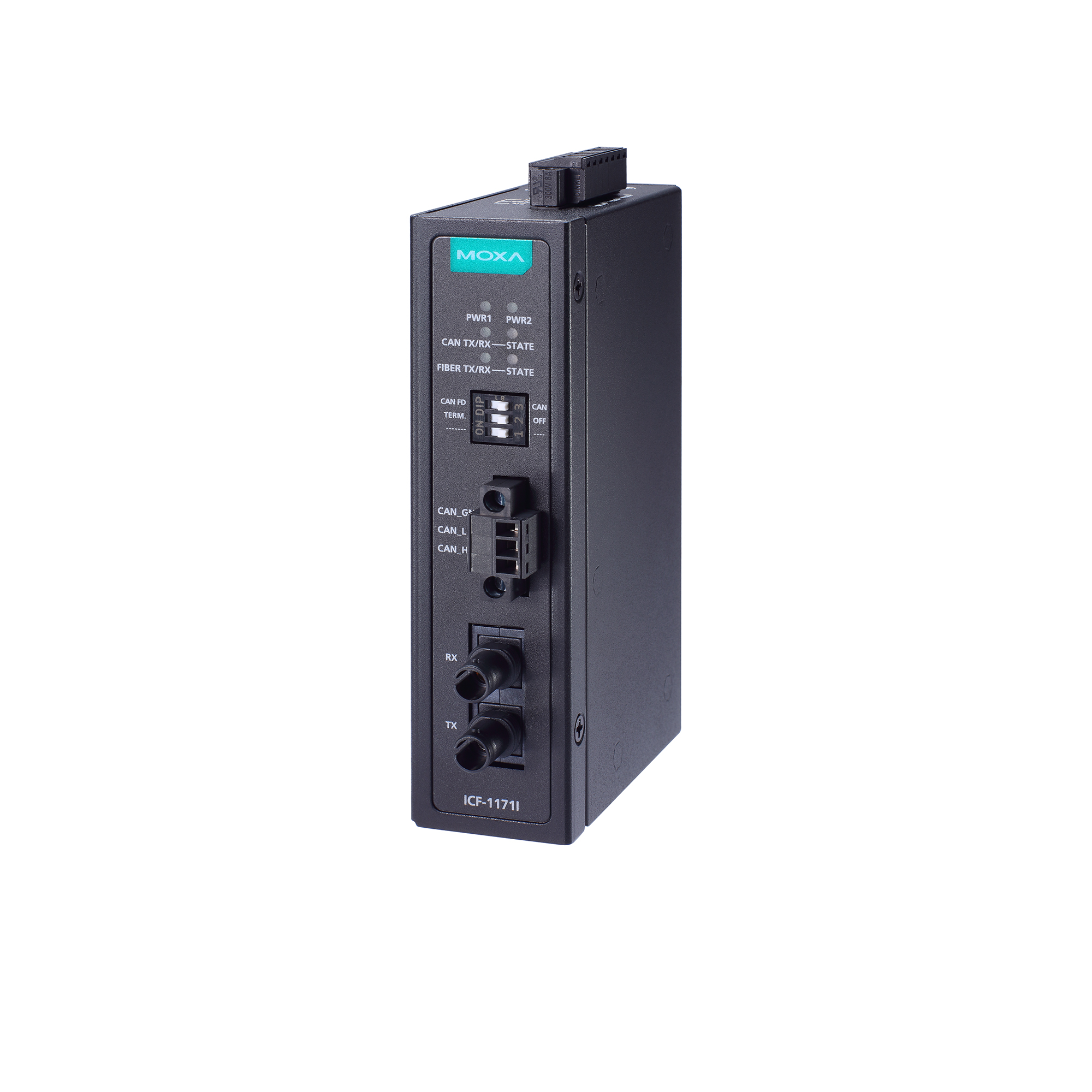

moxa-icf-1171i-series-image-2-(1).jpg | Moxa

機能と特長

  • 光ファイバを介して最大40 kmのデータを送信
  • CAN信号を光ファイバに変換（光ファイバからCAN信号へ変換も可）
  • CAN 2.0A、CAN 2.0BおよびCAN FDをサポート、ISO 11898規格に準拠
  • CAN 2.0は自動ボーレートをサポート
  • CAN2.0アービトレーションレート最大1 Mbps
  • CAN FDアービトレーションレート最大1 Mbps、データレート最大5 Mbps
  • 冗長デュアル電源入力
  • -40～75°Cの環境に対応する幅広い動作温度範囲対応モデルあり
  • 終端抵抗120ΩのDIPスイッチ
  • CAN 2.0/CAN FDアービトレーションおよびデータレート設定用のロータリースイッチ
  • CAN バス診断、ファイバ診断および電源状態表示用のLED

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ICF-1171IシリーズCAN - ファイバコンバータはペアで使用され、2つのCAN 2.0または2つのCAN FDデバイスあるいはネットワークをシングルモードまたはマルチモード光ファイバで接続します。ICF-1171Iは2 kVの絶縁保護をCANインターフェースとデュアル電源に提供し、CANバスシステムが中断されないようにします。

CANバス送信距離の延長

CAN 2.0またはCAN FDの送信距離の合計を、CANボーレートに関係なくICF-1171Iコンバータを使用して2 km（マルチモードファイバ）または40 km（シングルモードファイバ）まで延長できます。

さまざまな通信シナリオを簡単に実現

2つのCAN 2.0ネットワークまたはCAN FDネットワークは、それぞれのボーレートで互いに通信できます。ICF-1171Iコンバータは、接続されたCAN 2.0デバイスのボーレートを自動的に検出し、同じボーレートを自身に適用します。そのため、ユーザーは接続されているCAN 2.0デバイスのボーレートを知る必要はありません。これは非常に便利な機能です。 また、ロータリースイッチでボーレートをあらかじめ定義された値に設定することも可能です。

通信問題を簡単にトラブルシューティング

問題がCANバスにあるかファイバーリンクにあるのかを簡単にチェックできます。ICF-1171Iには、ファイバリンクの状態、ファイバ通信の状態、CANバスの状態、およびCANバスの通信状態を示すLEDが装備されています。

  • Optical Fiber

    100Base-Fx ports (single-mode/multi-mode ST connector)

  • Optical Fiber

    Fiber module optical interface Multi-mode Single-mode
    Fiber Data Rate 100Base-Fx
    Fiber Cable Requirements 62.5/125 µm 9/125 µm
    OM1 OS1
    Typical Distance 2 km 40 km
    Wavelength Typical (nm) 1310
    TX Range (nm) 1280 to 1340
    RX Range (nm) 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1

  • Optical Fiber

    Note: The “typical distance” of a specific fiber transceiver can be computer using Link budget (dB) > Dispersion penalty (dB) + Total link loss (dB).

  • Isolation

    2 kV (built-in)

  • No. of Ports

    1

  • Signals

    CAN_L, CAN_H, CAN Signal GND

  • Terminator

    N/A, 120 ohms (by DIP)

  • Protocols

    CAN 2.0A, CAN 2.0B, CAN FD, compatible with ISO 11898 standard (DIP switch to select CAN 2.0/CAN FD setting)

  • No. of Ports

    1

  • Connector

    ICF-1171I-S-ST/ ICF-1171I-S-ST-T: Single-mode ST connector
    ICF-1171I-M-ST/ ICF-1171I-M-ST-T: Multi-mode ST connector

  • Optical Fiber

    Single-mode, typical distance 40 km
    Multi-mode, typical distance 2 km

  • Input Current

    188.5 mA (max.)

  • Input Voltage

    12 to 48 VDC

  • No. of Power Inputs

    2

  • Power Connector

    Terminal block

  • Contact Current Rating

    Resistive load: 1 A @ 30 VDC

  • Pinouts

    NC, COM, NO

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in)

  • Weight

    294 g (0.65 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    ICF-1171I-S-ST, ICF-1171I-M-ST: 0 to 60°C (32 to 140°F)
    ICF-1171I-S-ST-T, ICF-1171I-M-ST-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV, Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • International Approval

    KC

  • Safety

    UL 62368-1, EN 62368-1

  • Vibration

    IEC 60068-2-6

  • Time

    2,412,885 hrs

  • Standards

    Telcordia (Bellcore), GB
