TCF-142-RMシリーズ

NRack System™ 用RS-232/422/485 - ファイバースライドインモジュール

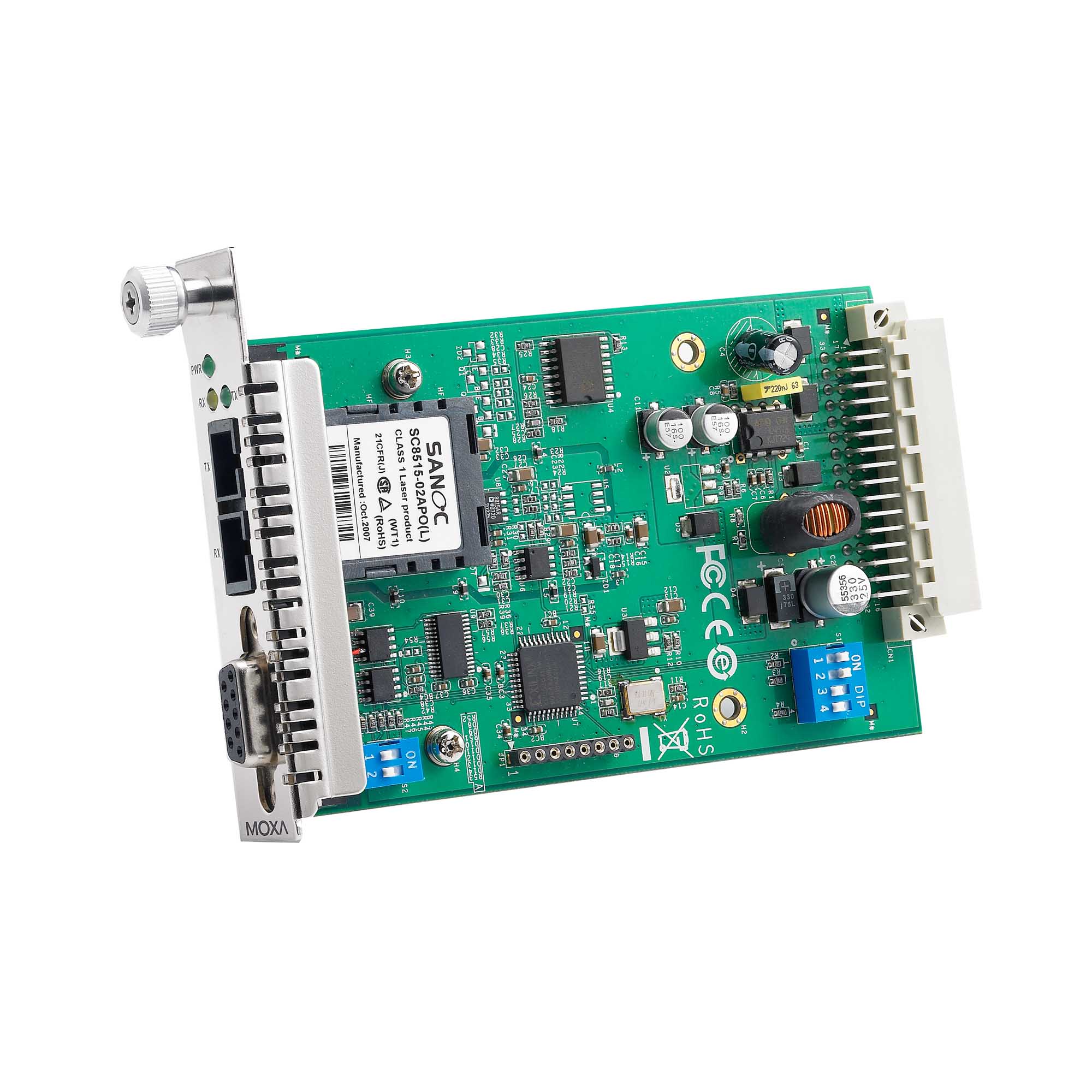

moxa-tcf-142-rm-series-image-1-(1).jpg | Moxa

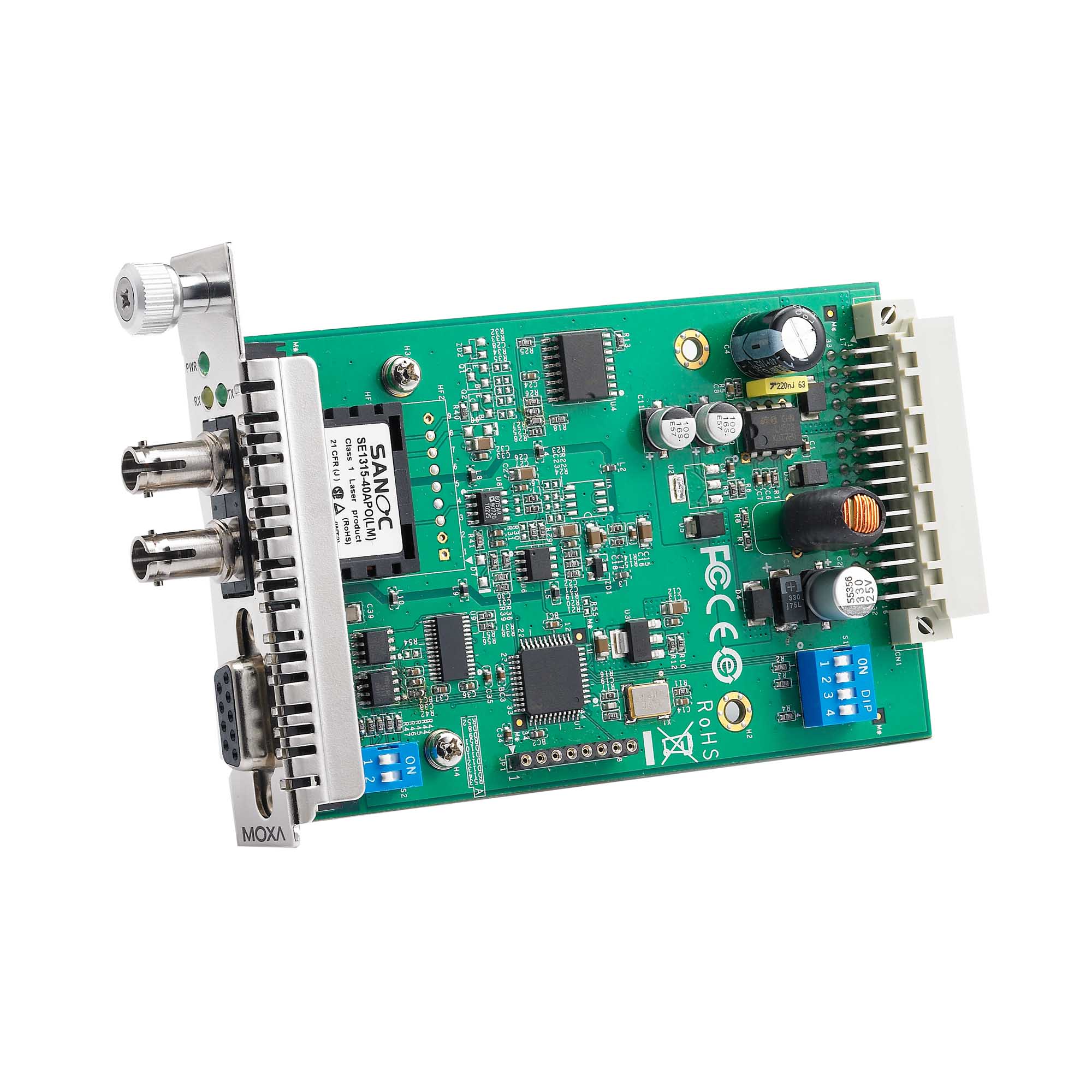

moxa-tcf-142-rm-series-image-2-(1).jpg | Moxa

特徴および利点

  • RS-232/422/485伝送をシングルモードで最大40 km、マルチモードで最大5 kmまで拡張
  • 1または150キロオーム調整可能プルアップ/ダウン抵抗
  • リングおよびポイントツーポイント伝送をサポート

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TCF-142-RMシリーズスライドインモジュールは、TRC-190のシャーシで機能するシリアル- ファイバコンバータです。モジュールは、RS-232、RS-422、RS-485信号を光ファイバ信号に変換します。

自動ボーレート検出

TCF-142-RMシリーズは、シリアルボーレートを自動的に検出できます。これは非常に便利な機能です。デバイスのボーレートが変更された場合でも、信号は何の問題もなくメディアコンバータを通じて伝送されます。

  • No. of Ports

    2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Flow Control

    ADDC® (automatic data direction control) for RS-485

  • Connector

    DB9 female

  • Optical Fiber

  • Optical Fiber

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    N/A, 120 ohms, 120 kilo-ohms

  • RS-232

    TxD, RxD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    150 mA @ 12 VDC

  • Overload Current Protection

    Supported

  • Power Consumption

    150 mA @ 12 VDC

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    86.8 x 136.5 x 21 mm (3.42 x 5.37 x 0.83 in)

  • Weight

    105 g (0.23 lb)

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    514,926 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
QIG for TCF-142-RM Series
1.7 MB
QIG (クイックインストールガイド) 英語 v6.1 2020年7月22日 2020年7月22日
TCF-142-RMシリーズデータシート
3.1 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
2D CAD for TCF-142-M-SC-RM
952.5 KB
2D CAD 英語 2016年5月20日 2016年5月20日
2D CAD for TCF-142-M-ST-RM
180.4 KB
2D CAD 英語 2016年5月20日 2016年5月20日
2D CAD for TCF-142-S-SC-RM
952.9 KB
2D CAD 英語 2016年5月20日 2016年5月20日
2D CAD for TCF-142-S-ST-RM
180.8 KB
2D CAD 英語 2016年5月20日 2016年5月20日
