TCF-142シリーズ

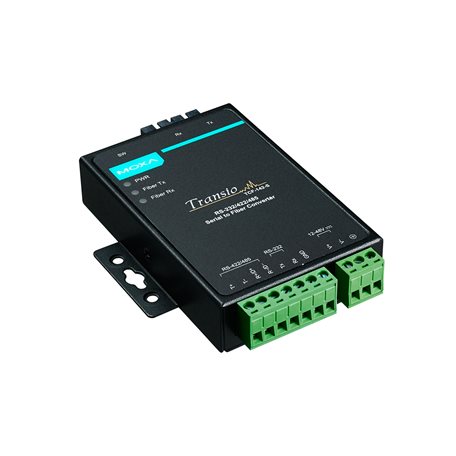

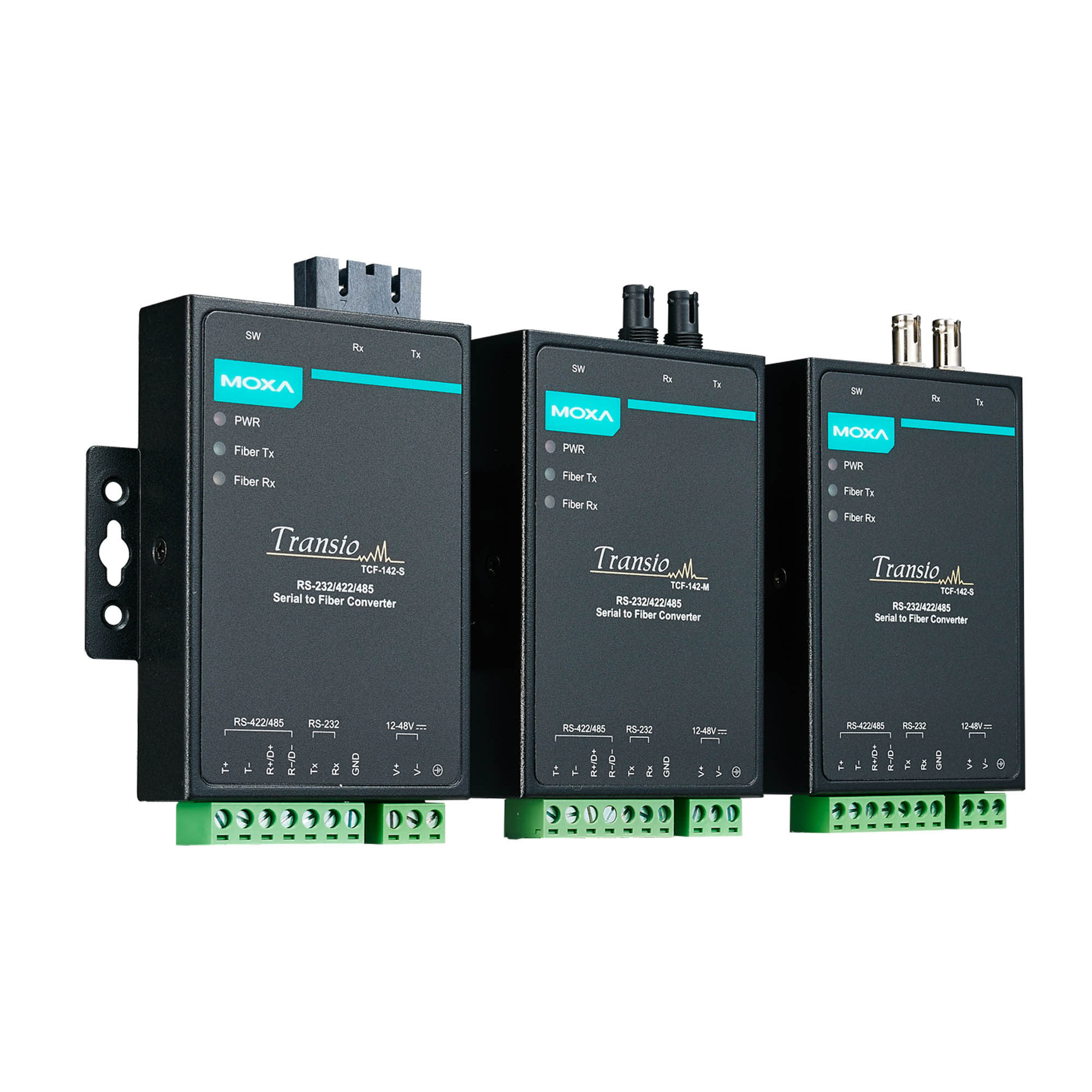

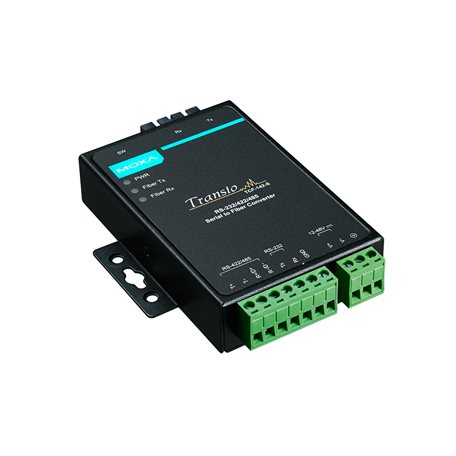

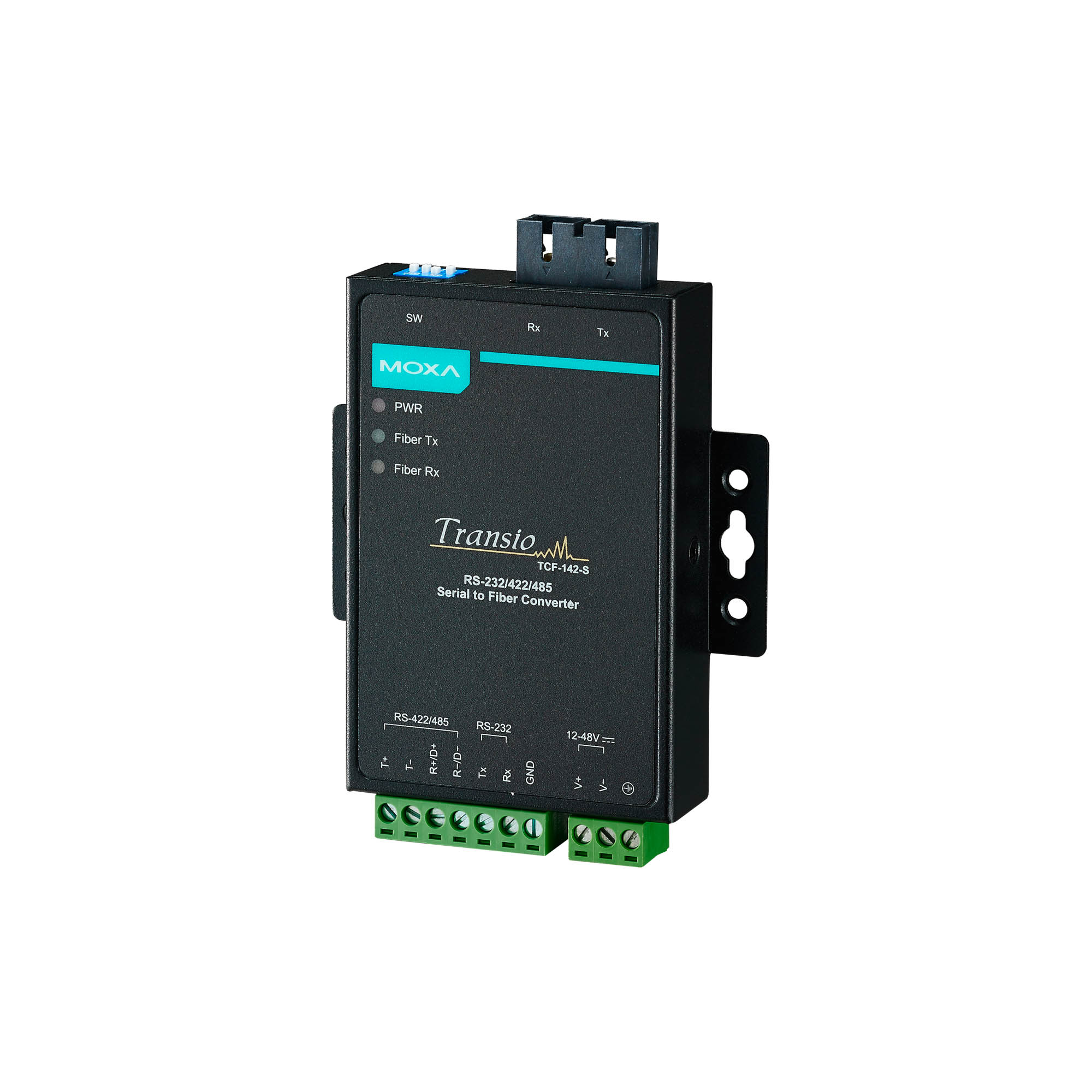

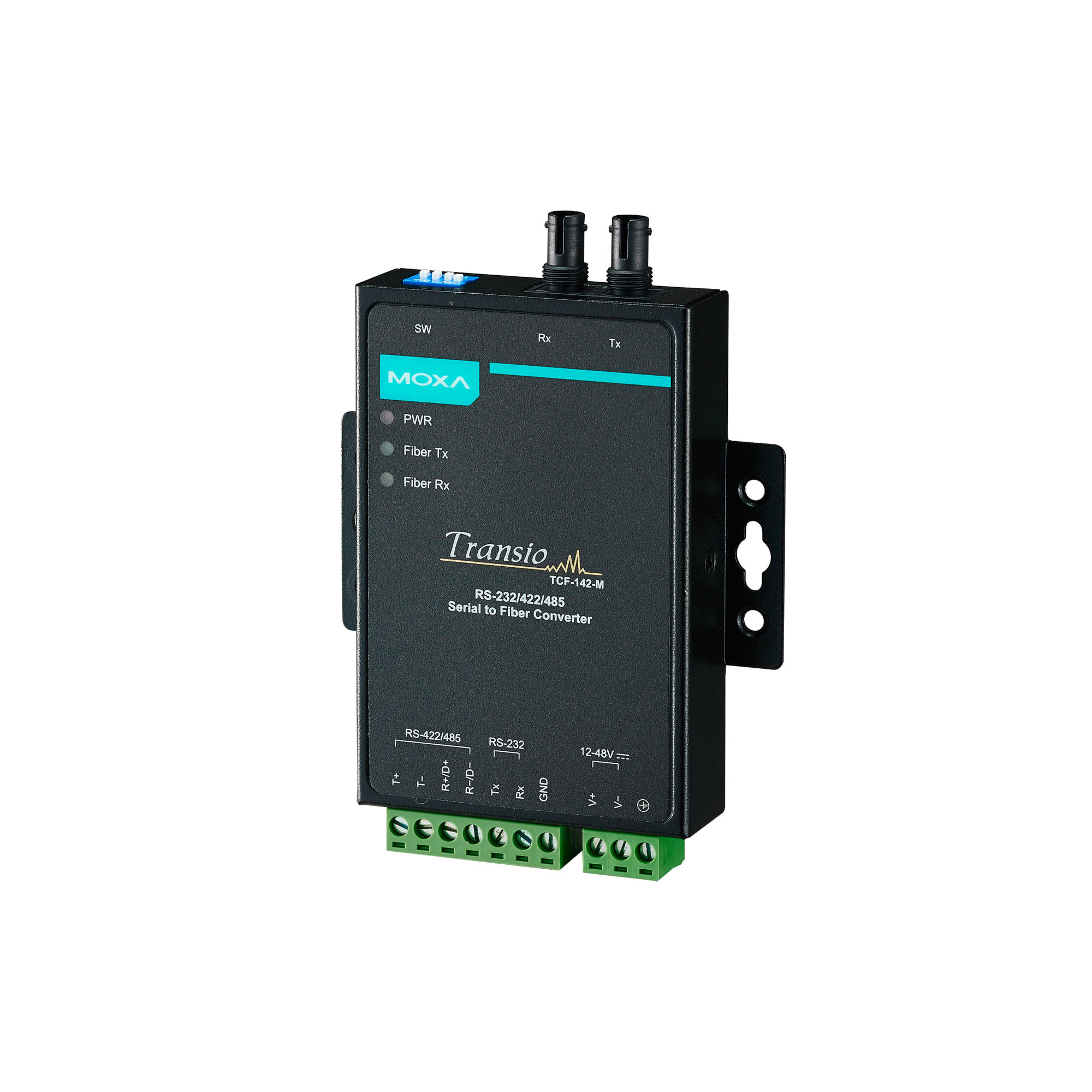

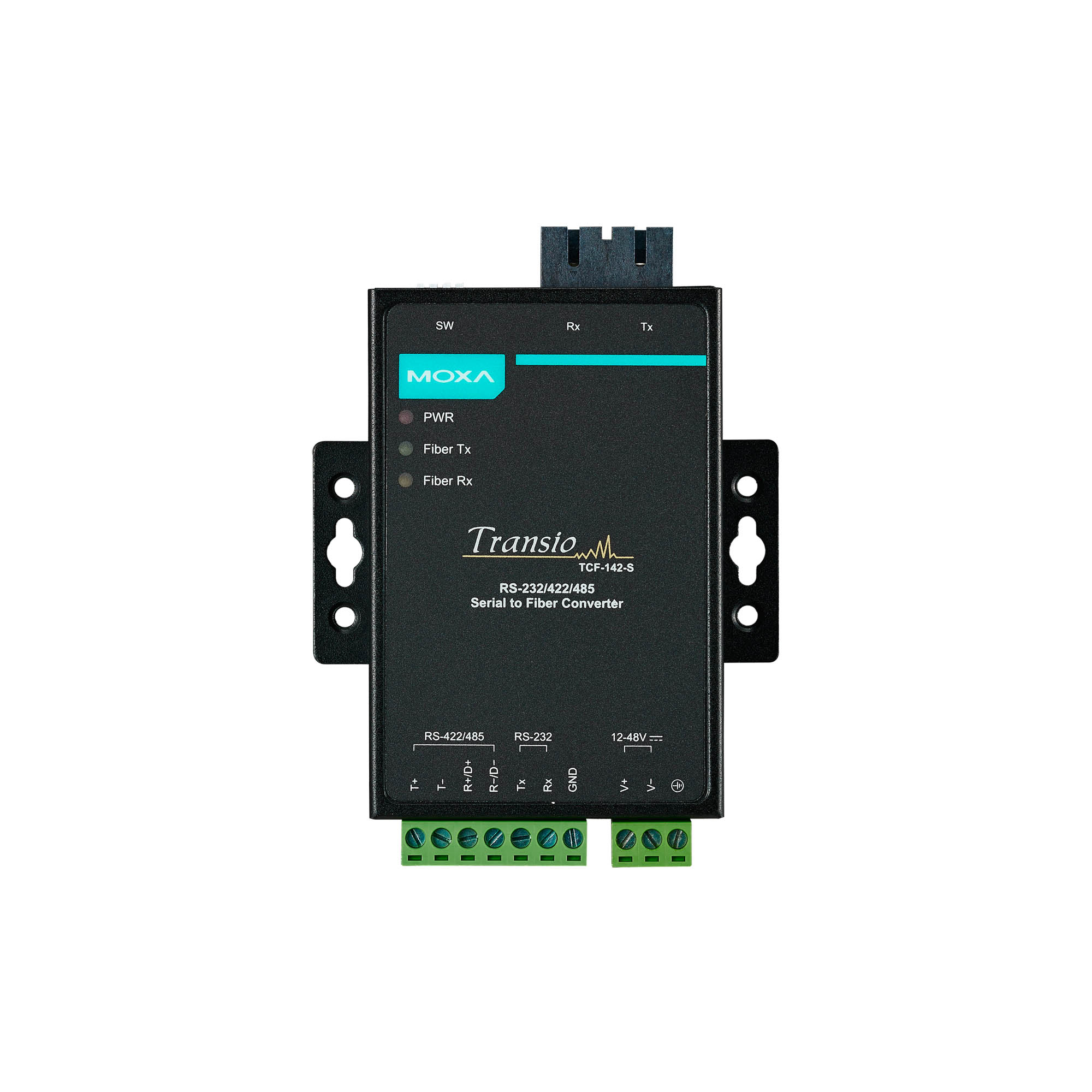

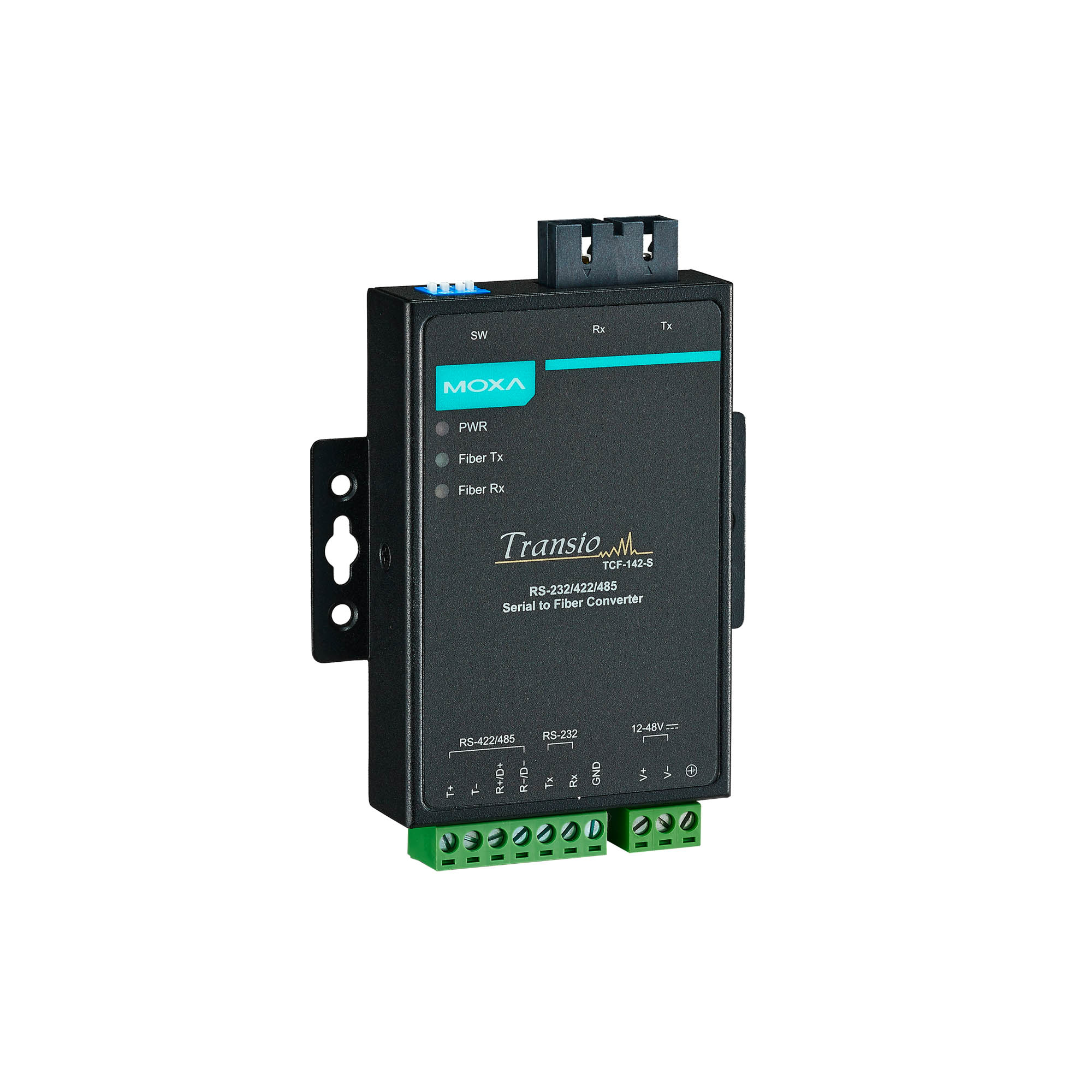

RS-232/422/485ファイバーコンバータ

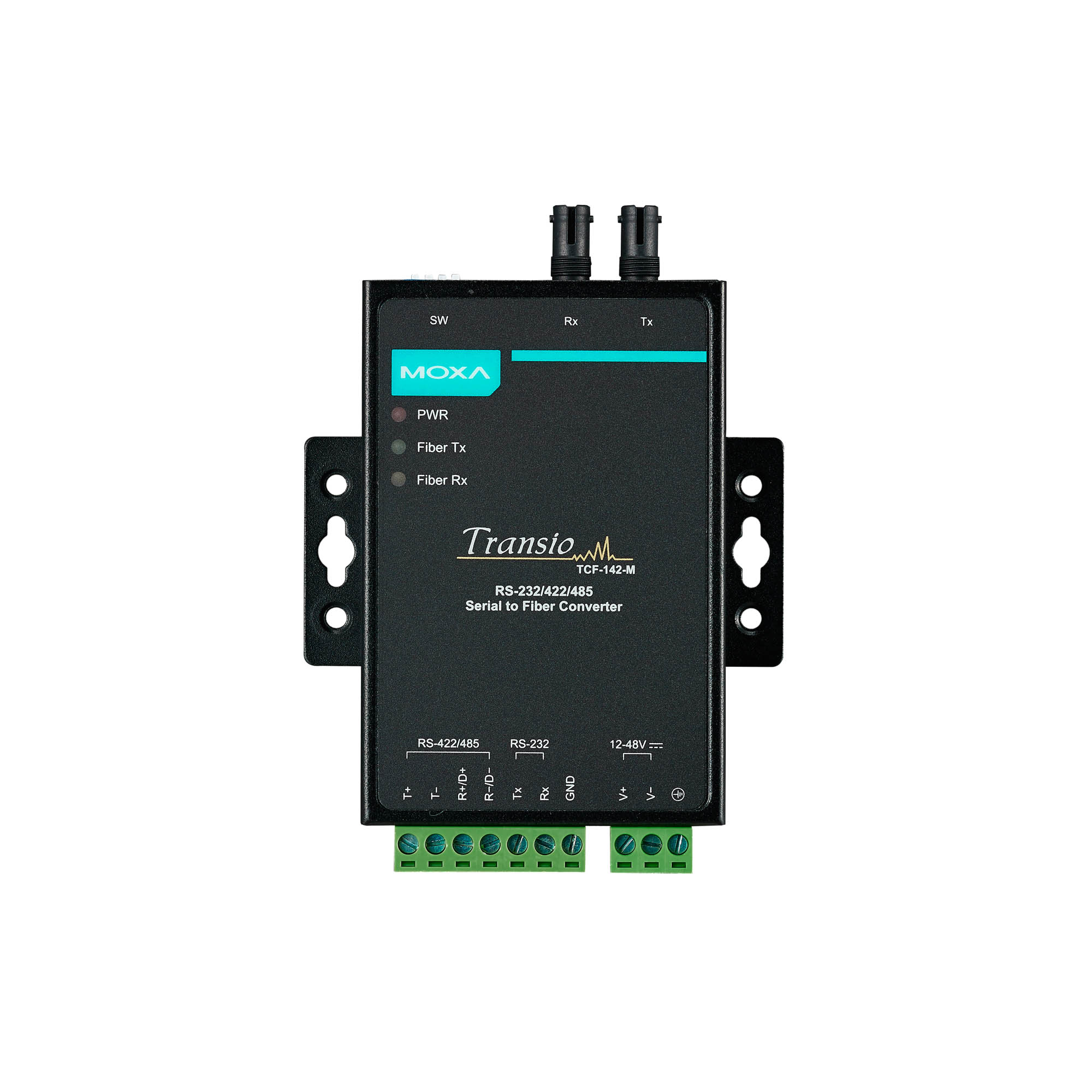

moxa-tcf-142-series-image-1-(1).jpg | Moxa

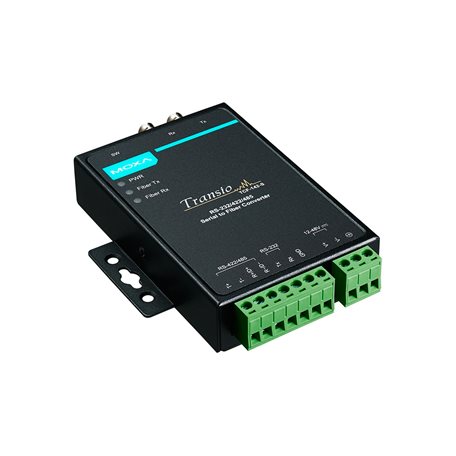

moxa-tcf-142-series-image-2-(1).jpg | Moxa
moxa-tcf-142-series-image-3-(1).jpg | Moxa
moxa-tcf-142-series-image-4-(1).jpg | Moxa
moxa-tcf-142-series-image-5-(1).jpg | Moxa
moxa-tcf-142-series-image-6-(1).jpg | Moxa

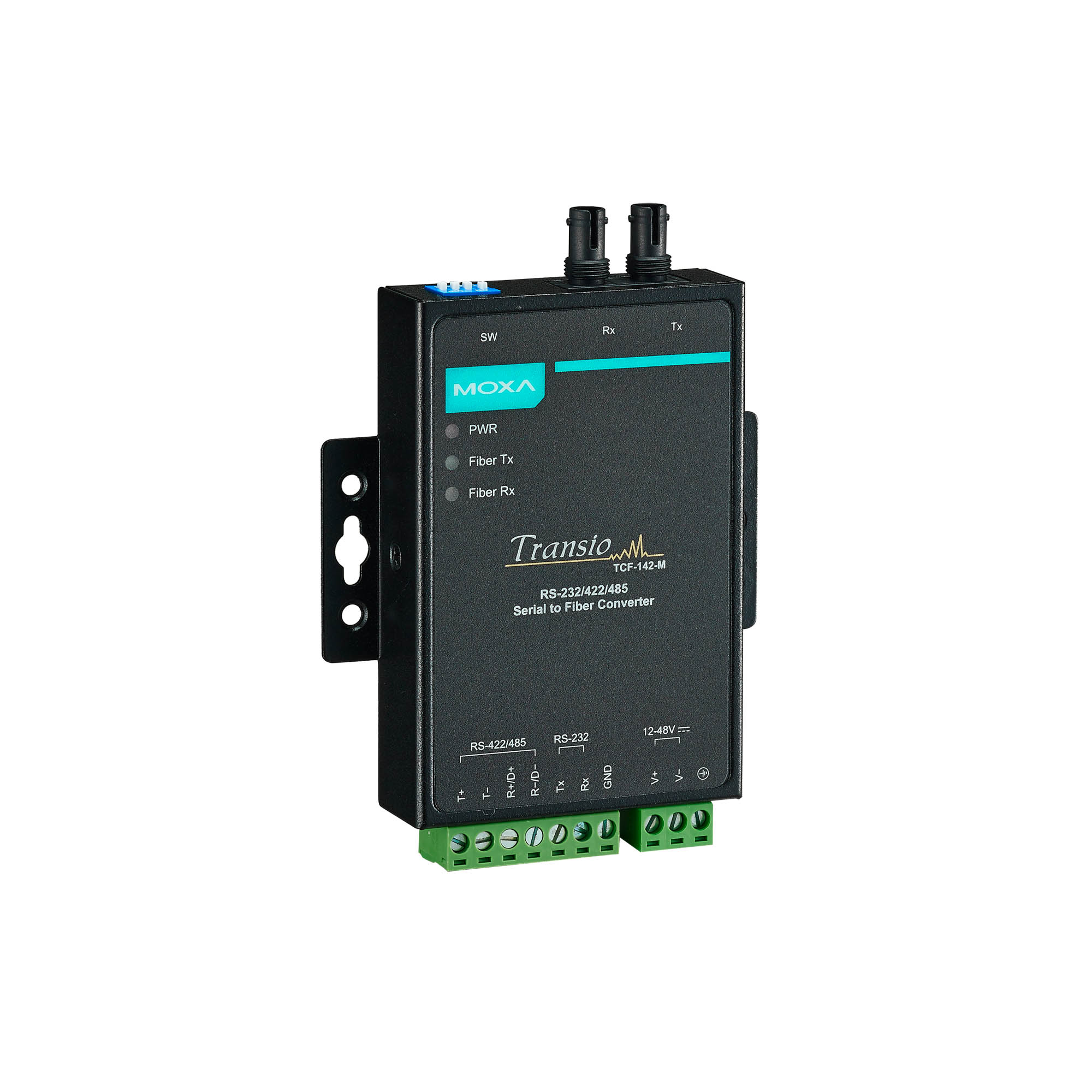

moxa-tcf-142-series-image-7-(1).jpg | Moxa

機能と特長

  • リングおよびポイントツーポイント伝送
  • RS-232/422/485伝送をシングルモード（TCF-142-S）で最大40 km、マルチモード（TCF-142-M）で最大5 kmまで拡張
  • 信号干渉を減少
  • ノイズによる干渉と化学的腐食に対する保護
  • ボーレート最大921.6 kbpsまでサポート
  • -40～75°Cの環境に対応可能な広い動作温度範囲モデルが利用可能

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TCF-142メディアコンバータはRS-232またはRS-422/485のシリアルインターフェース、ならびにマルチモードまたはシングルモードファイバーのインターフェースを有しています。TCF-142コンバータは、マルチモードファイバーのTCF-142-Mで最大5 km、シングルモードファイバーのTCF-142-Sで最大40 kmのシリアル伝送拡張に使用できます。TCF-142コンバータは、RS-232信号またはRS-422/485信号のどちらかを変換するように設定できますが、両方を同時に変換することはできません。



自動ボーレート検出

TCF-142コンバータは、シリアルボーレートを自動的に検出できます。これは非常に便利な機能です。デバイスのボーレートが変更された場合でも、信号はメディア コンバーターを介して送信され、データが失われることはありません。



リング構成

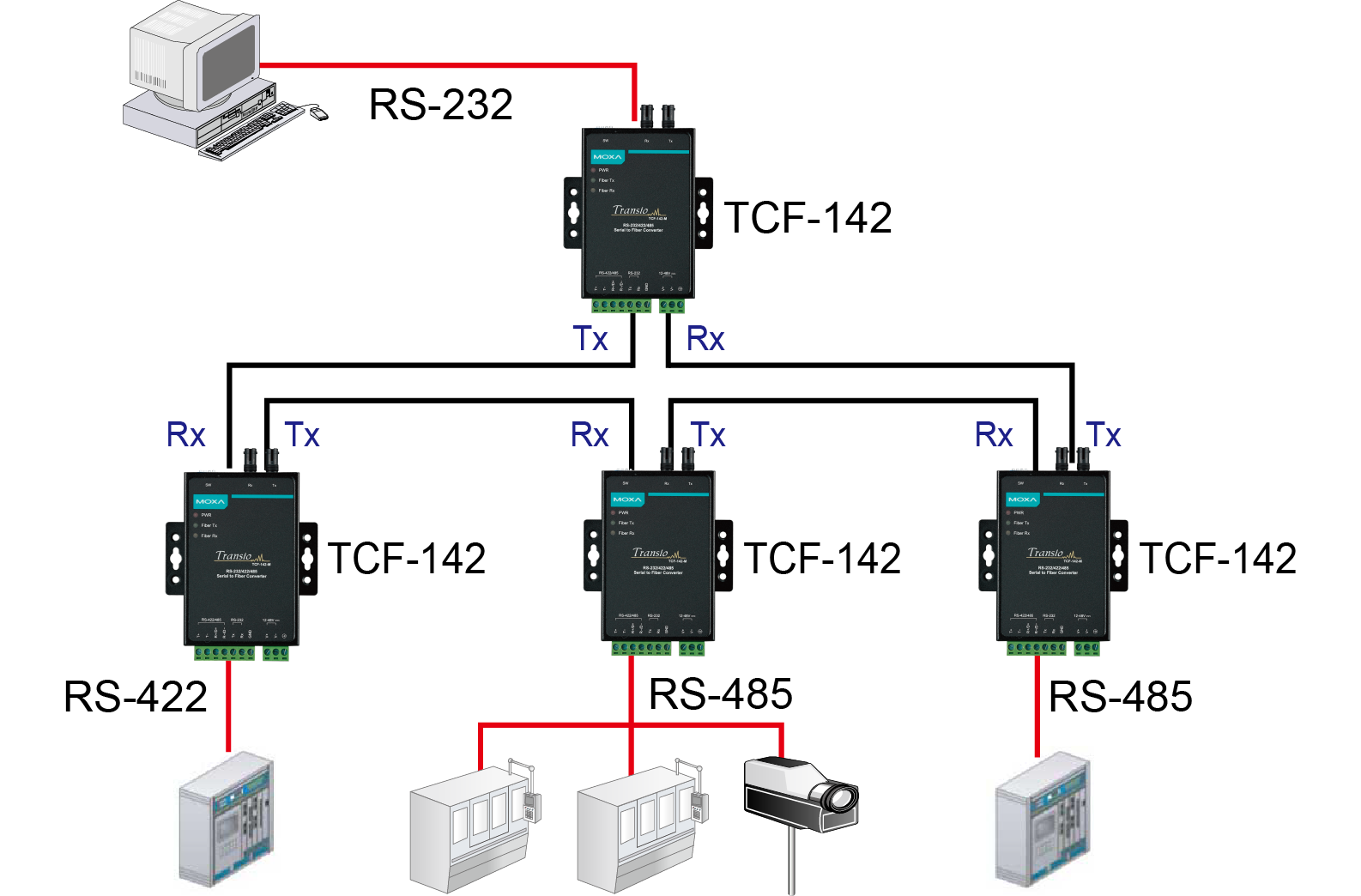

TCF-142コンバータは、シリアルデバイスをファイバーリングに接続するために使用できます。リングを形成するには、1つのTCF-142のTxポートを隣接するコンバータのRxポートに接続しますリングがセットアップされたら、DIPスイッチを使用して、TCF-142コンバータをリングモード向けに設定します。1つのノードが信号を伝送すると、伝送ユニットに戻るまで、信号はリングの周辺を移動して、その後信号はブロックされます。TCF-142により、最大全周100 kmのファイバーリングをセットアップできます。







自動データ方向制御

自動データ方向制御(ADDC)は、Moxaが開発したハードウェアデータフローソリューションで、これによりRS-485のデータ方向制御が処理されます。ADDCは、RS-485のデータ方向を自動的に検知して制御するため、RTS信号を使用する必要がありません。



  • No. of Ports

    2

  • Serial Standards

    RS-232
    RS-422
    RS-485

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Flow Control

    ADDC (automatic data direction control) for RS-485

  • Optical Fiber

  • Optical Fiber

    Low-Speed Fiber Module Multi-Mode Single-Mode
    Fiber Cable Requirements 50/125 µm, 800 MHz G.652
    62.5/125 µm, 500 MHz
    Typical Distance 5 km 40 km
    Wavelength Typical (nm) 850 1310
    TX Range (nm) 840 to 860 1290 to 1330
    RX Range (nm) 800 to 900 1100 to 1650
    Optical Power TX Range (dBm) 0 to -5 0 to -5
    RX Range (dBm) 0 to -20 0 to -25
    Link Budget (dB) 15 20
    Dispersion Penalty (dB) 1 1
    Note: When using a power meter to measure the fiber TX power, set the baudrate to 9,600 bps and send data (00, ..., 0h) to the serial converter’s serial port.

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC (automatic data direction control)

  • Terminator for RS-485

    N/A, 120 ohms, 120 kilo-ohms

  • Connector

    7-pin terminal block

  • Latency

    300 ns

  • RS-232

    TxD, RxD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • No. of Power Inputs

    1

  • Input Current

    70 to 140 mA @ 12 to 48 VDC

  • Input Voltage

    12 to 48 VDC

  • Overload Current Protection

    Supported

  • Power Connector

    Terminal block

  • Power Consumption

    70 to 140 mA @ 12 to 48 VDC

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Housing

    Metal

  • Dimensions (with ears)

    90 x 100 x 22 mm (3.54 x 3.94 x 0.87 in)

  • Dimensions (without ears)

    67 x 100 x 22 mm (2.64 x 3.94 x 0.87 in)

  • Weight

    320 g (0.71 lb)

  • Installation

    Wall mounting

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    780,480 hrs

  • Standards

    Telcordia (Bellcore), GB
