TCF-90シリーズ

ポート給電RS-232 - ファイバコンバータ

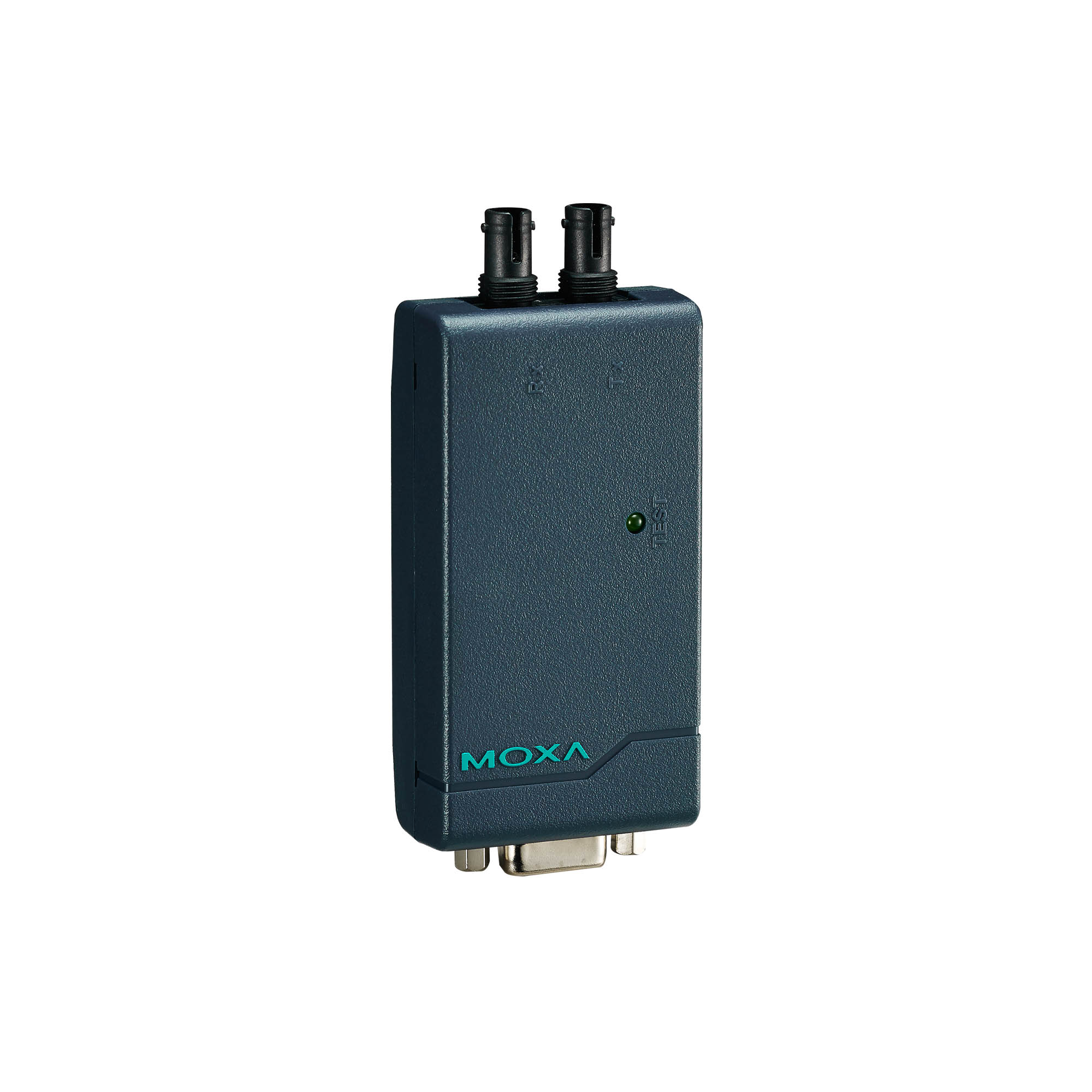

moxa-tcf-90-series-image-1-(1).jpg | Moxa

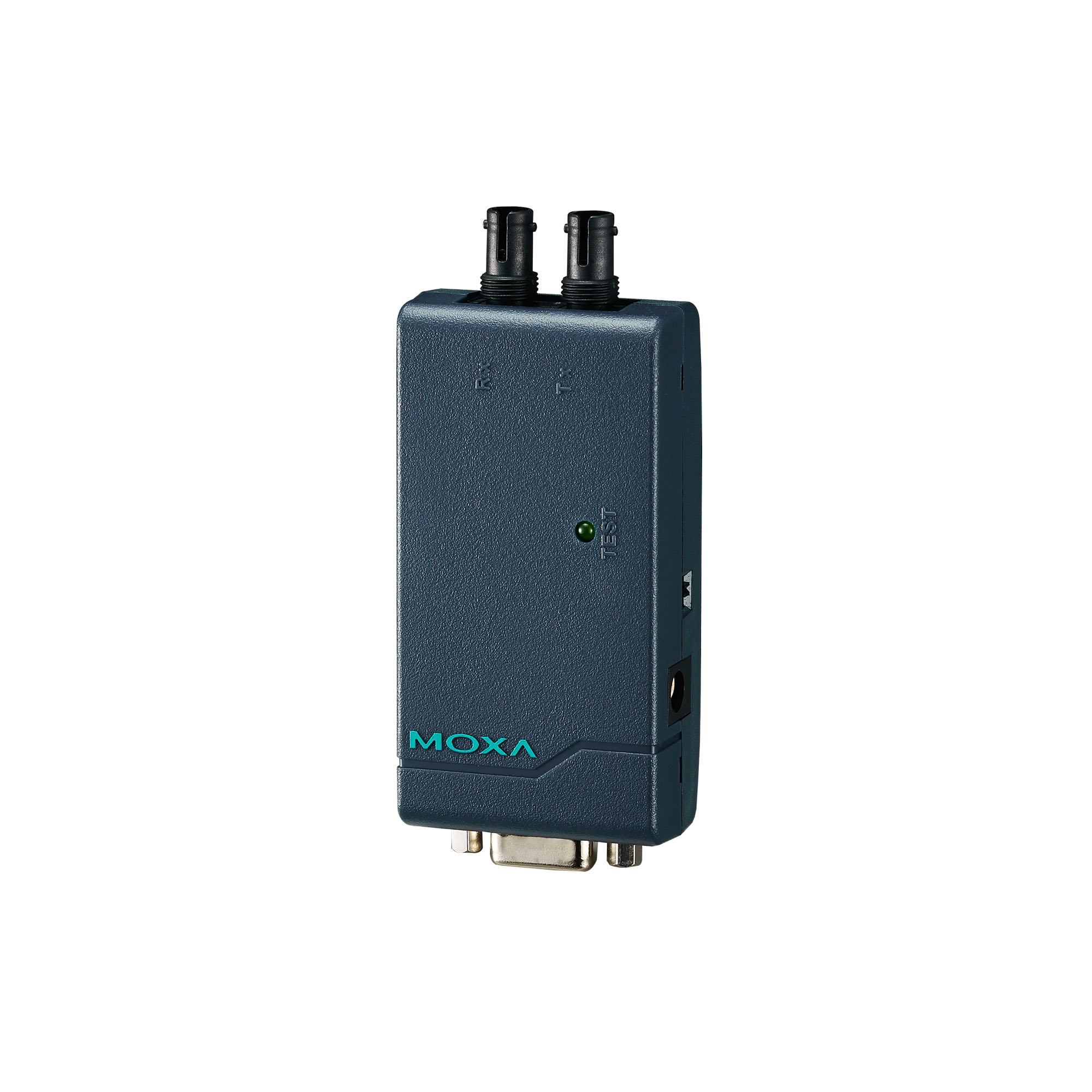

moxa-tcf-90-series-image-2-(1).jpg | Moxa

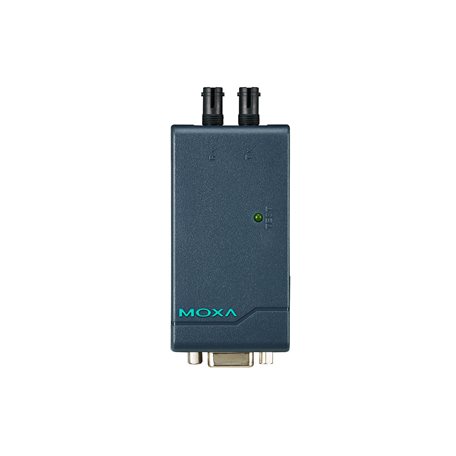

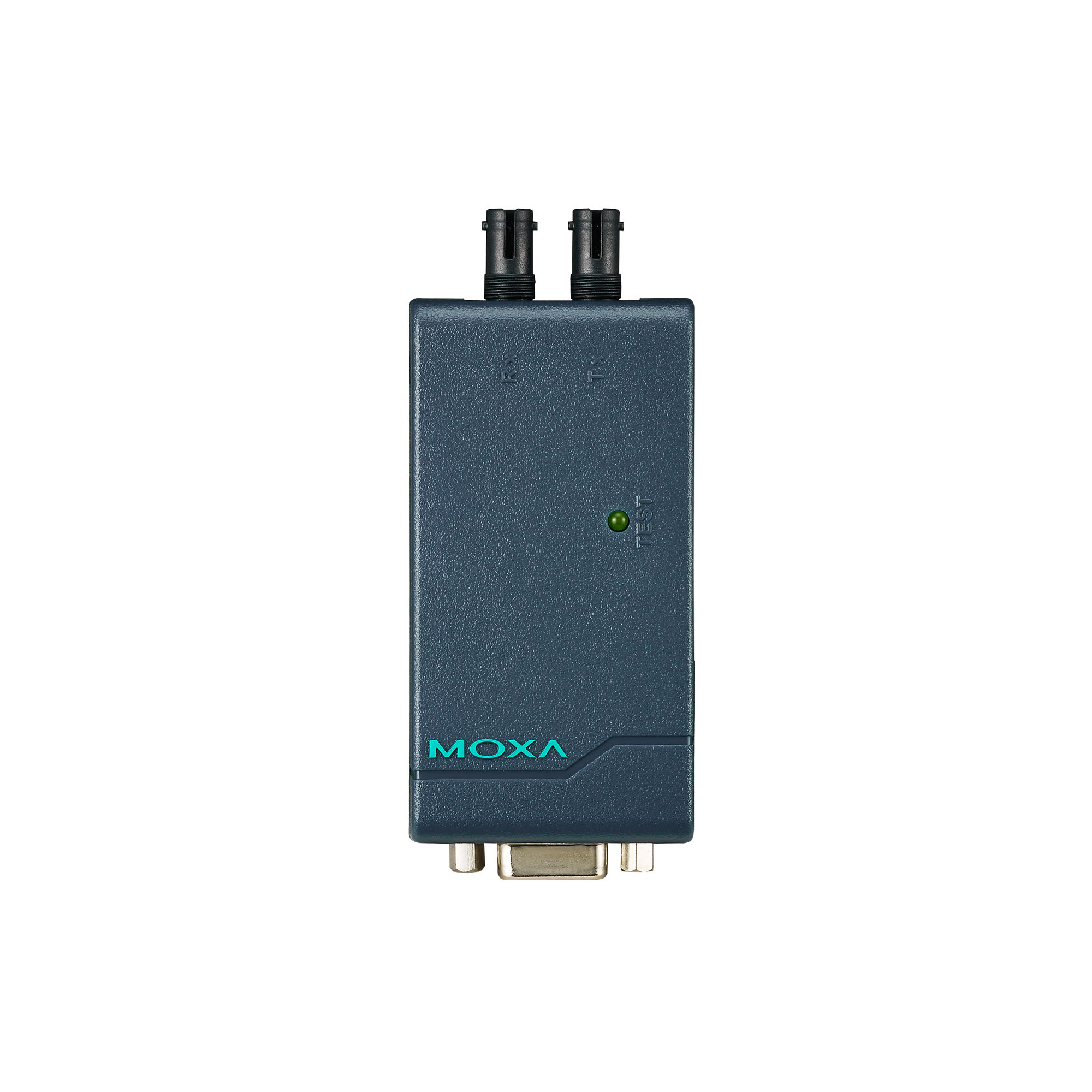

moxa-tcf-90-series-image-3-(1).jpg | Moxa

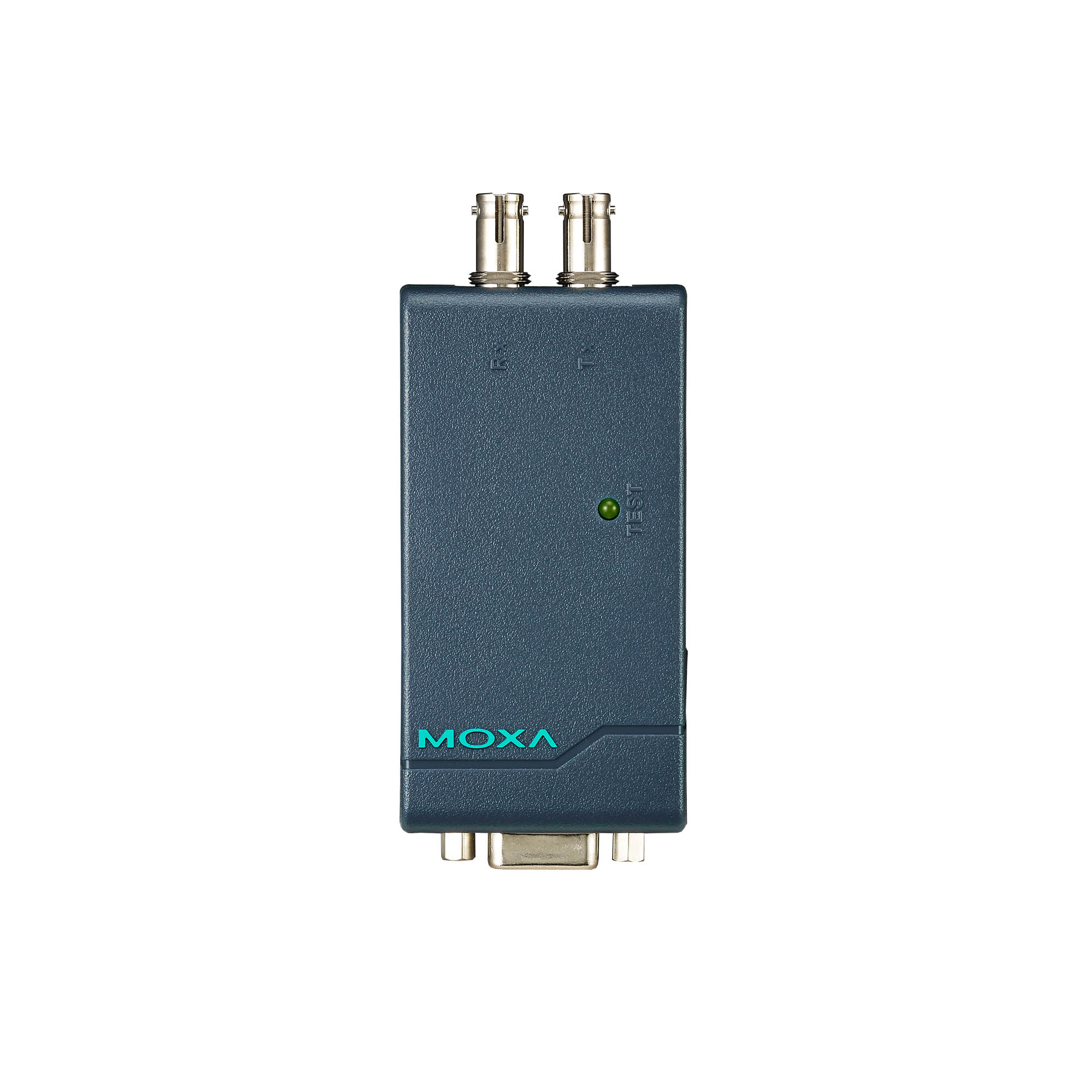

moxa-tcf-90-series-image-4-(1).jpg | Moxa

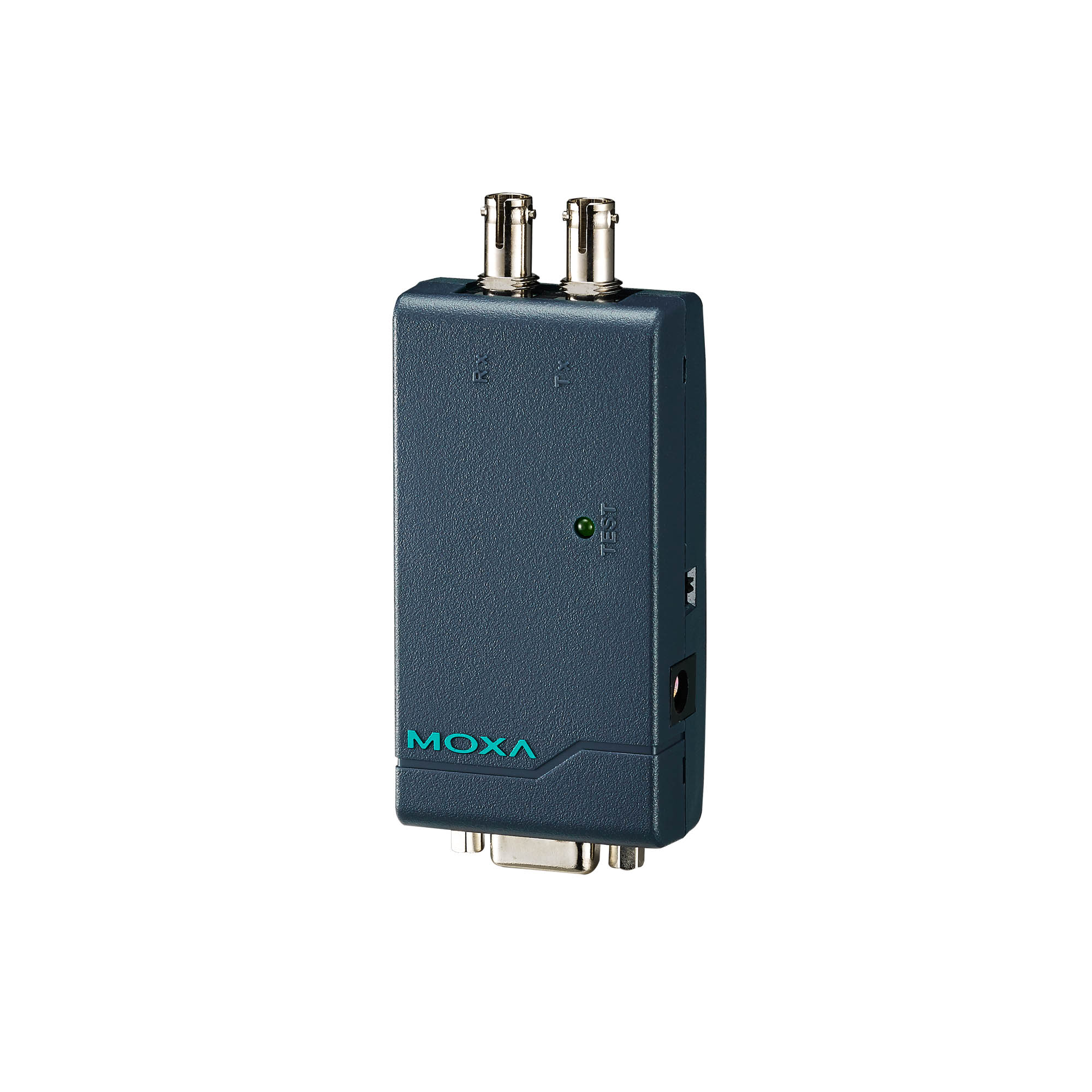

moxa-tcf-90-series-image-5-(1).jpg | Moxa

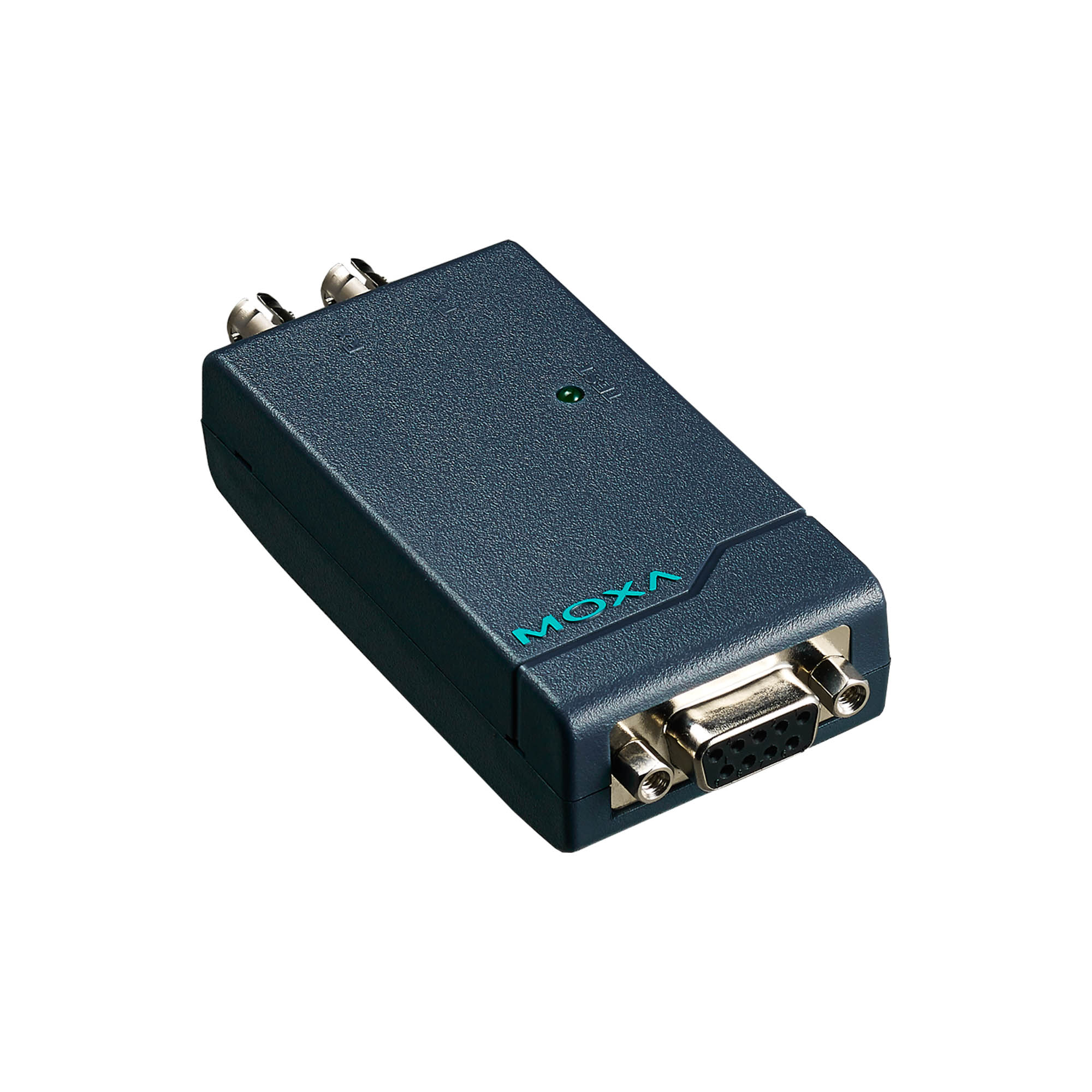

moxa-tcf-90-series-image-6-(1).jpg | Moxa

特徴および利点

  • 外部電源またはパワーオーバーシリアルのいずれかを使用
  • RS-232伝送をシングルモード(TCF-90-S)で最大40 km、マルチモード(TCF-90-M)で最大5 kmまで拡張
  • 信号干渉を軽減
  • ノイズによる干渉と化学的腐食に対する保護
  • コンパクトなサイズ

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TCF-90は、RS-232信号を光ファイバで伝送するコンパクトなメディアコンバータです。電力は、シリアルポートまたは外部電源から供給されます。TCF-90は、RS-232の伝送距離をマルチモードファイバでは5 kmまで、シングルモードファイバでは40 kmまで延長します。1ペアのTCF-90コンバータを使用して、2台のRS-232デバイスを光ファイバに全二重モードで接続することもできます。さらに、光ファイバは、グラウンド電位、グラウンドループ、電気的EMI/RFIノイズの危険な増加からデータ信号を分離します。これにより、RF放射や電磁放射の有害な影響を防ぎ、データの安全性を向上させます。

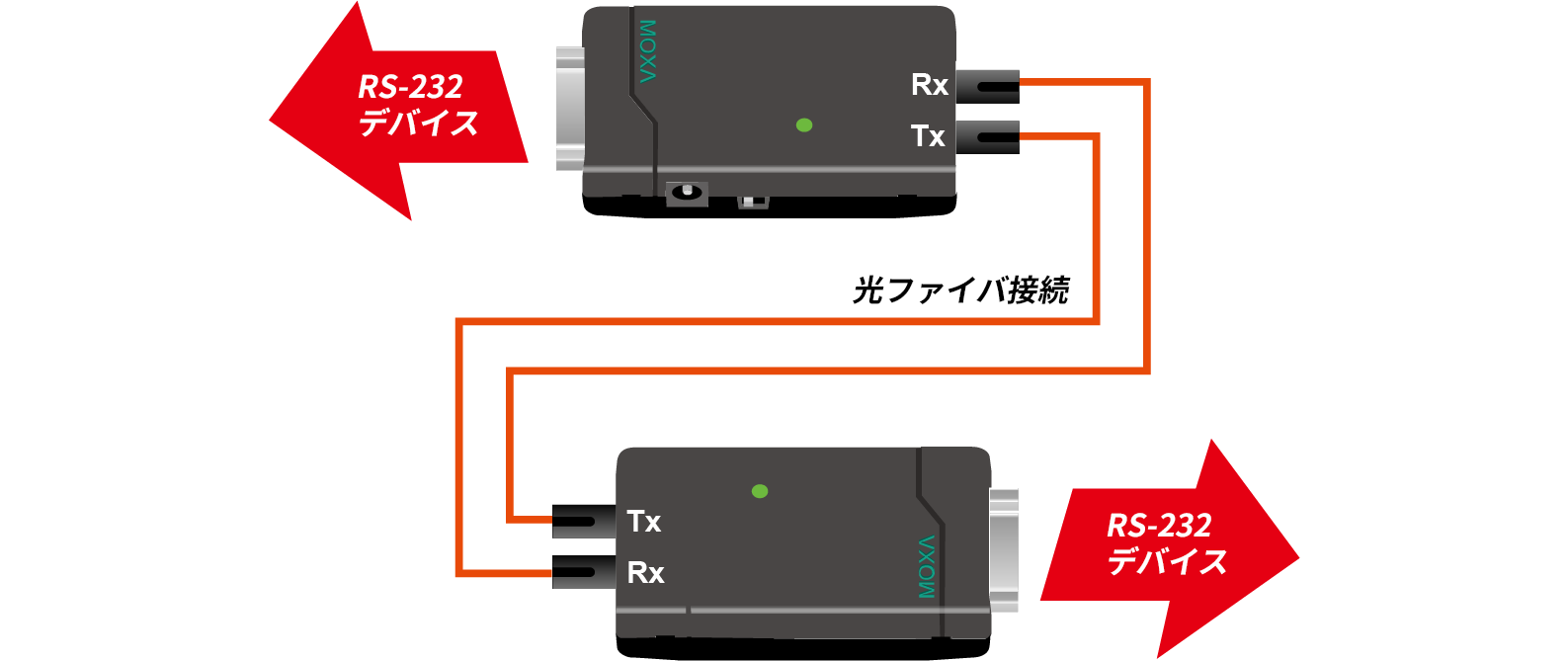

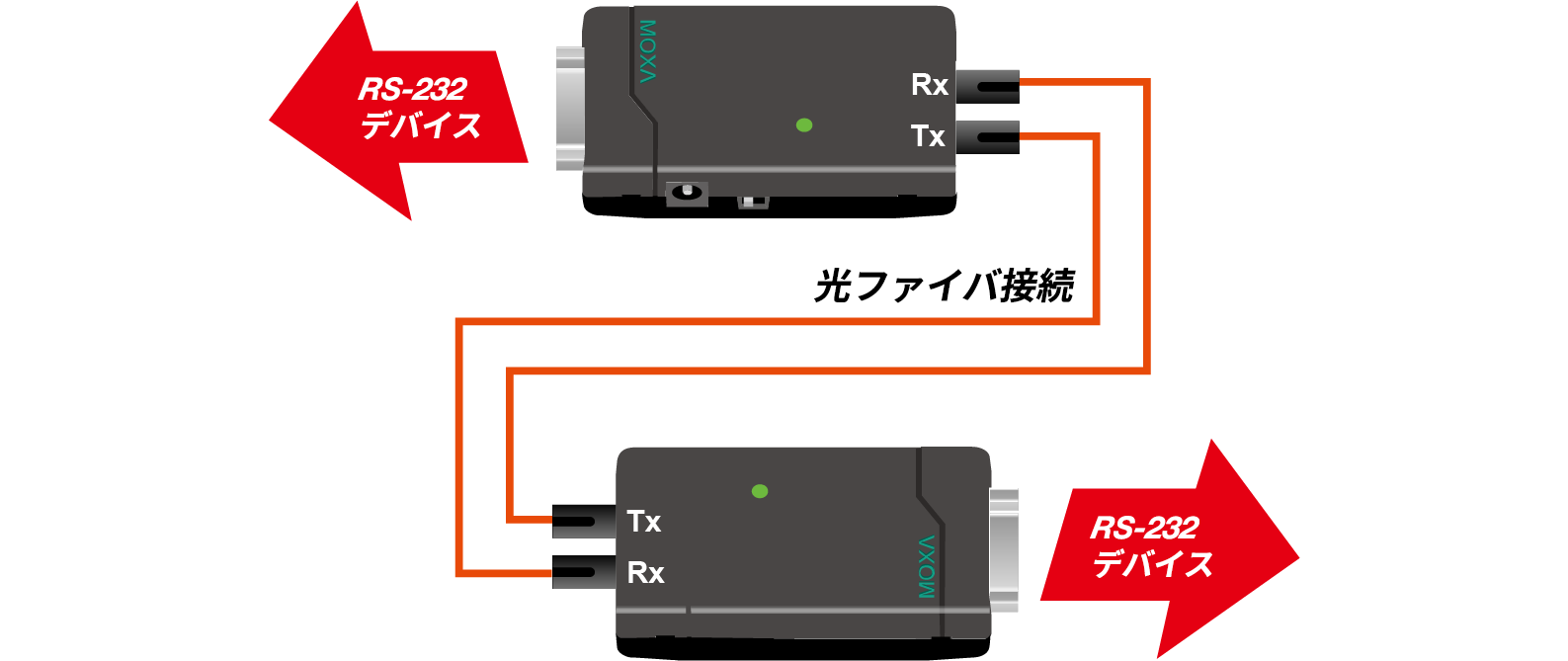

内部電源でのRS-232 - 光ファイバ間の変換

TCF-90とRS-232デバイスの接続は簡単です。STタイプの光ファイバコネクタは、ビル間またはビル内でデータを伝送するデータ通信アプリケーション向けに特別に設計されています。TCF-90は、産業用アプリケーションや安全なデータ転送を必要とするアプリケーションに使用できます。

TCF-90のRS-232ポートは、ホストPCに直接接続するためのDB9メスソケットを使用しています。この際、TxD、RTS、DTRラインから電力が供給されます。TCF-90は、3本のデータ/ハンドシェイク回線から十分な電力を得ることができます。ただし、信号の強弱にかかわらず、RTS信号またはDTR信号のいずれかをONに設定することを強くお勧めします。

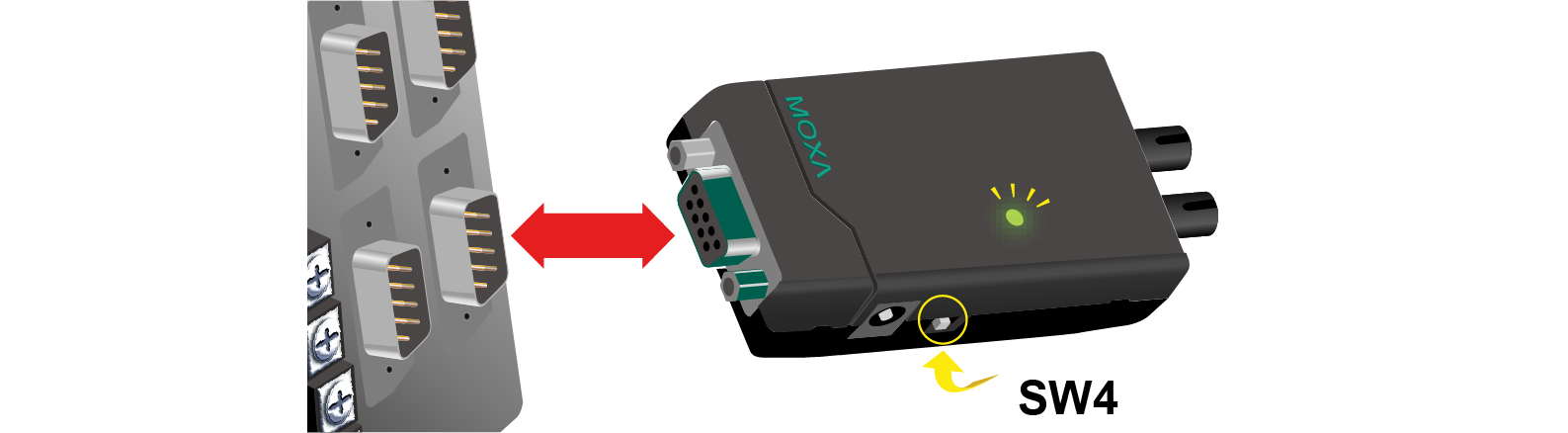

ポート給電LEDインジケータ

マルチメーターを使用してシリアルデバイスがシリアル接続を通じてTCF-90に十分な電力を供給しているかどうかをテストするのは簡単です。しかし、TCF-90はあなたに代わってこのテストを実行できます。TCF-90をデバイスのRS-232ポートに接続し、SW4スイッチをテストモードに設定します。ポート給電LEDインジケータが点灯している場合は、TCF-90に充分な電力が供給されています。LEDが点灯していない場合は、外部電源をTCF-90につなげる必要があります。

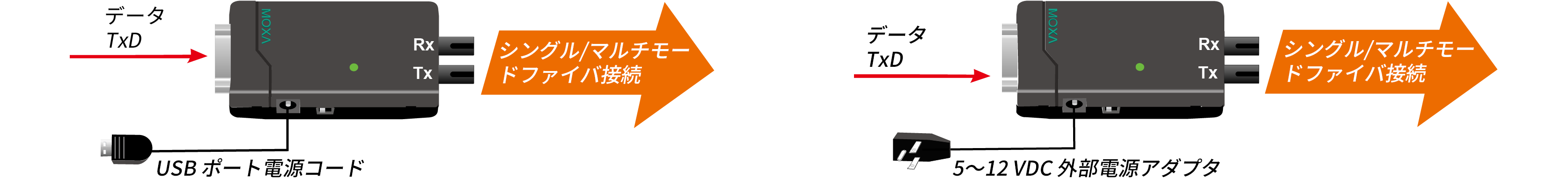

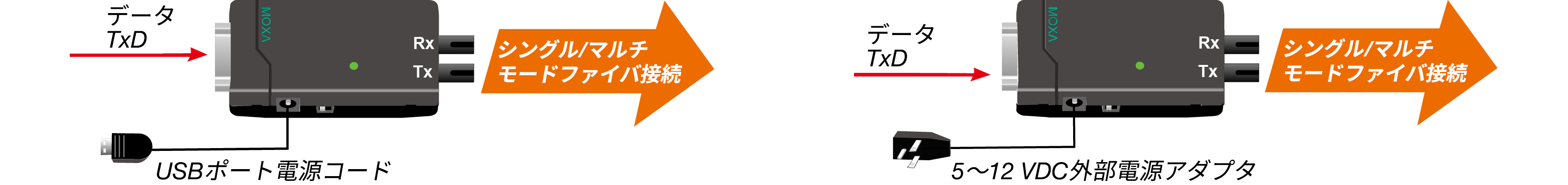

オプションの外部電源

ほとんどの場合、TCF-90は外部電源を使用せずに動作することができます。ただし、ハンドシェイク回線が使用できなかったり、RTS/DTR信号が両方ともオフに設定されていたり、接続デバイスのシリアルインターフェースチップの電力が十分でない場合は、外部USB電源コードまたはDC電源を使用することができます。

  • No. of Ports

    2

  • Serial Standards

    RS-232

  • Flow Control

    ADDC® (automatic data direction control) for RS-485

  • Connector

    DB9 female

  • Optical Fiber

  • Optical Fiber

  • Baudrate

    300 bps to 115.2 kbps

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Input Current

    20 mA @ 12 VDC

  • Input Voltage

    5 to 12 VDC

  • No. of Power Inputs

    1

  • Overload Current Protection

    Supported

  • Power Consumption

    20 mA @ 12 VDC

  • Source of Input Power

    Power input jack

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    42 x 80 x 22 mm (1.65 x 3.15 x 0.87 in)

  • Weight

    150 g (0.33 lb)

  • Installation

    Desktop

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-14
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    2,272,562 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
QIG for TCF-90 Series
302.3 KB
QIG (クイックインストールガイド) 英語 v1.0 2020年6月22日 2020年6月22日
TCF-90シリーズデータシート
3.4 MB
データシート 日本語 v1.1 2020年2月7日 2020年2月7日
2D CAD for TCF-90
242.8 KB
2D CAD 英語 2008年7月24日 2008年7月24日

利用可能なモデル (2)

画像を表示
バッグに追加

TCF-90シリーズ

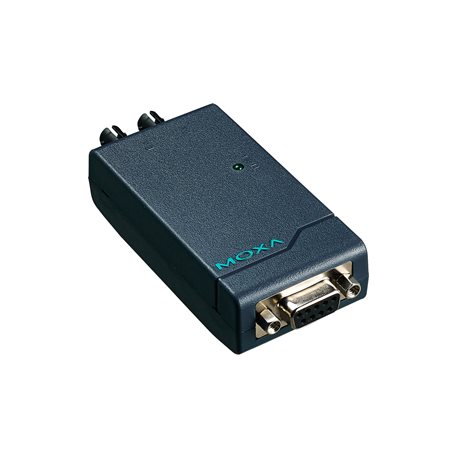

TCF-90-M-ST

moxa-tcf-90-m-st-image.jpg | Moxa

Buy online from our distributors

TCF-90シリーズ

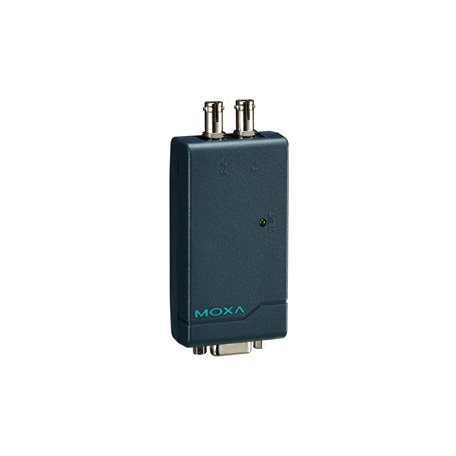

TCF-90-S-ST
