TCC-100/100Iシリーズ

産業用RS-232 - RS-422/485コンバータ(2 kV絶縁オプションあり)

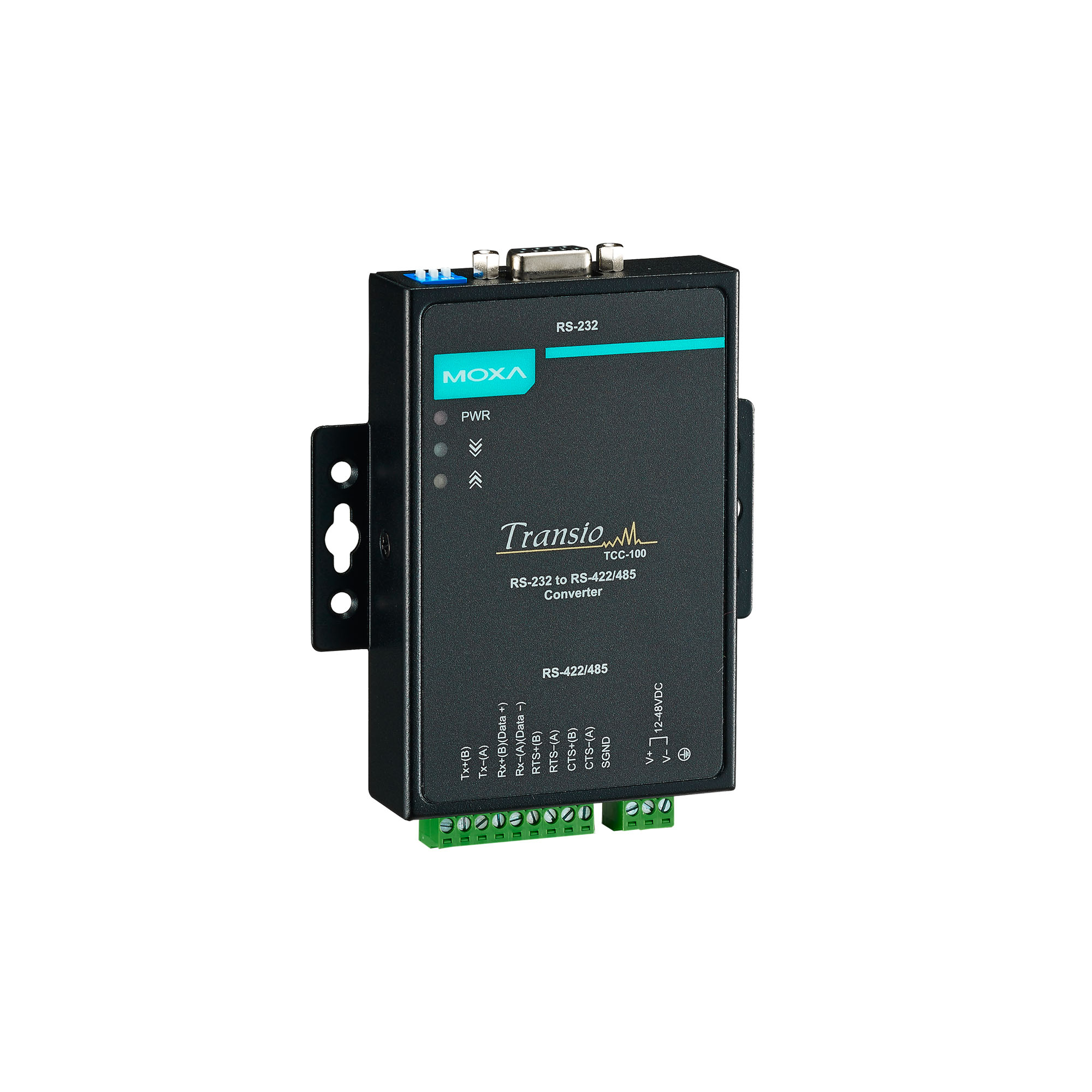

moxa-tcc-100-100i-series-image-1-(1).jpg | Moxa

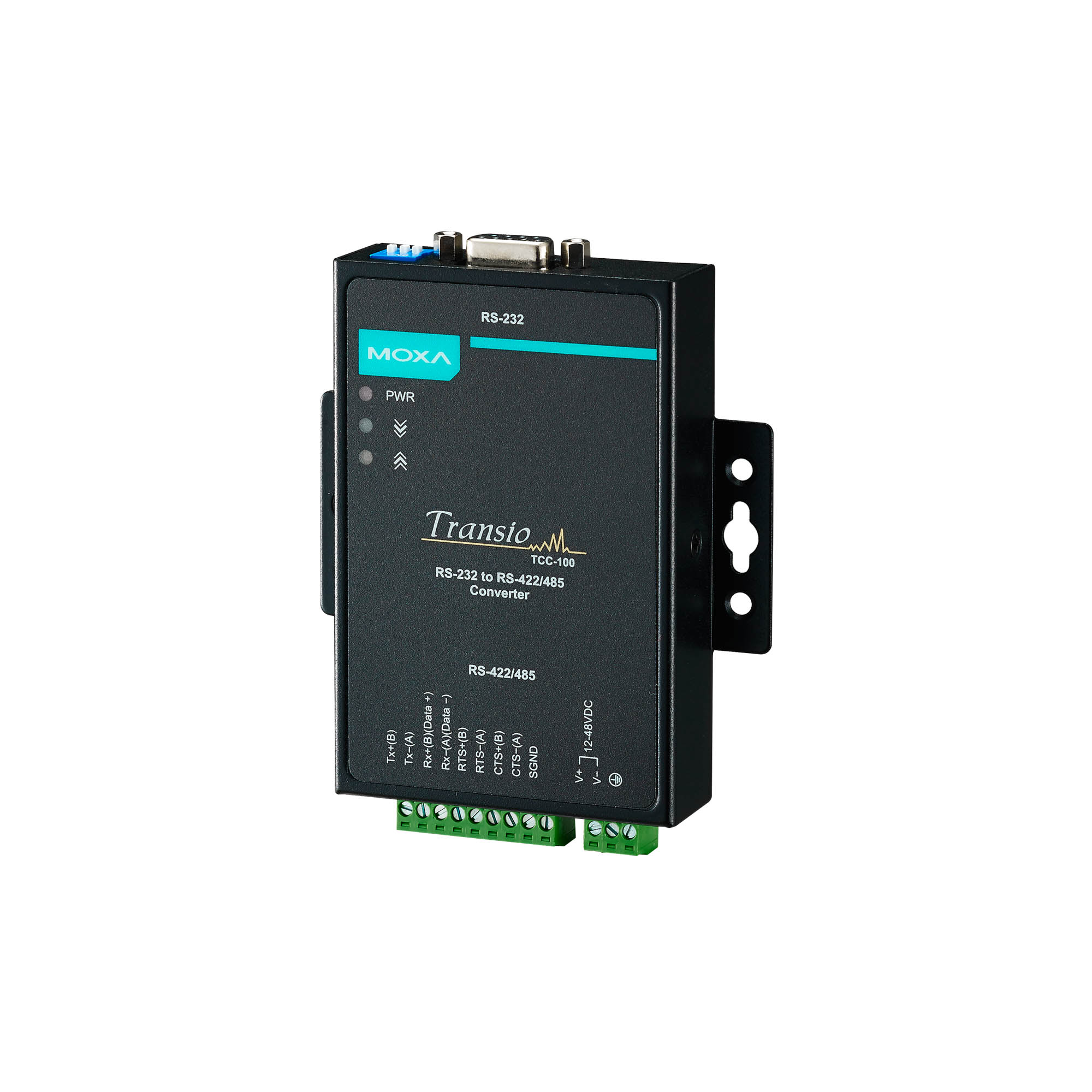

moxa-tcc-100-100i-series-image-2-(1).jpg | Moxa

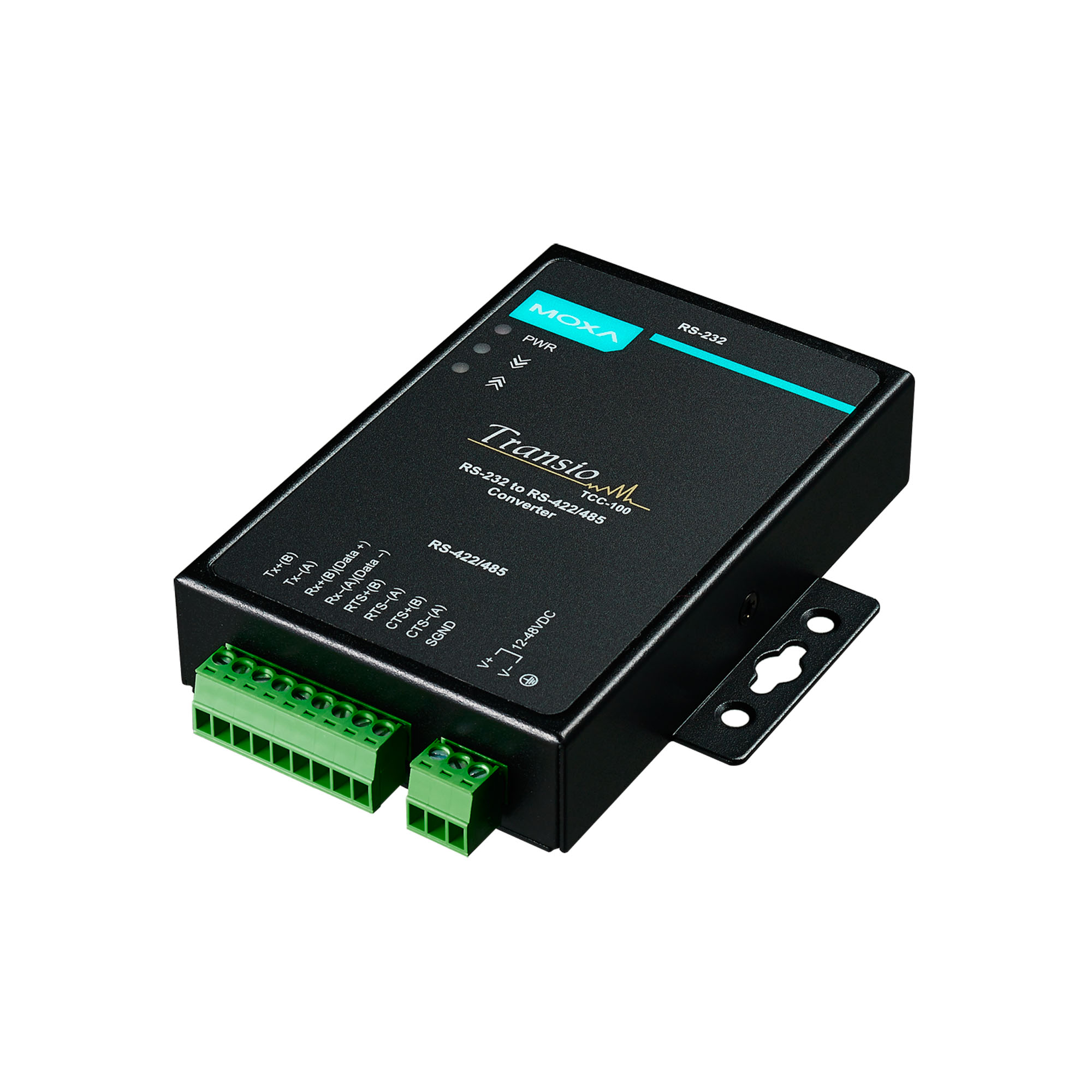

moxa-tcc-100-100i-series-image-3-(1).jpg | Moxa

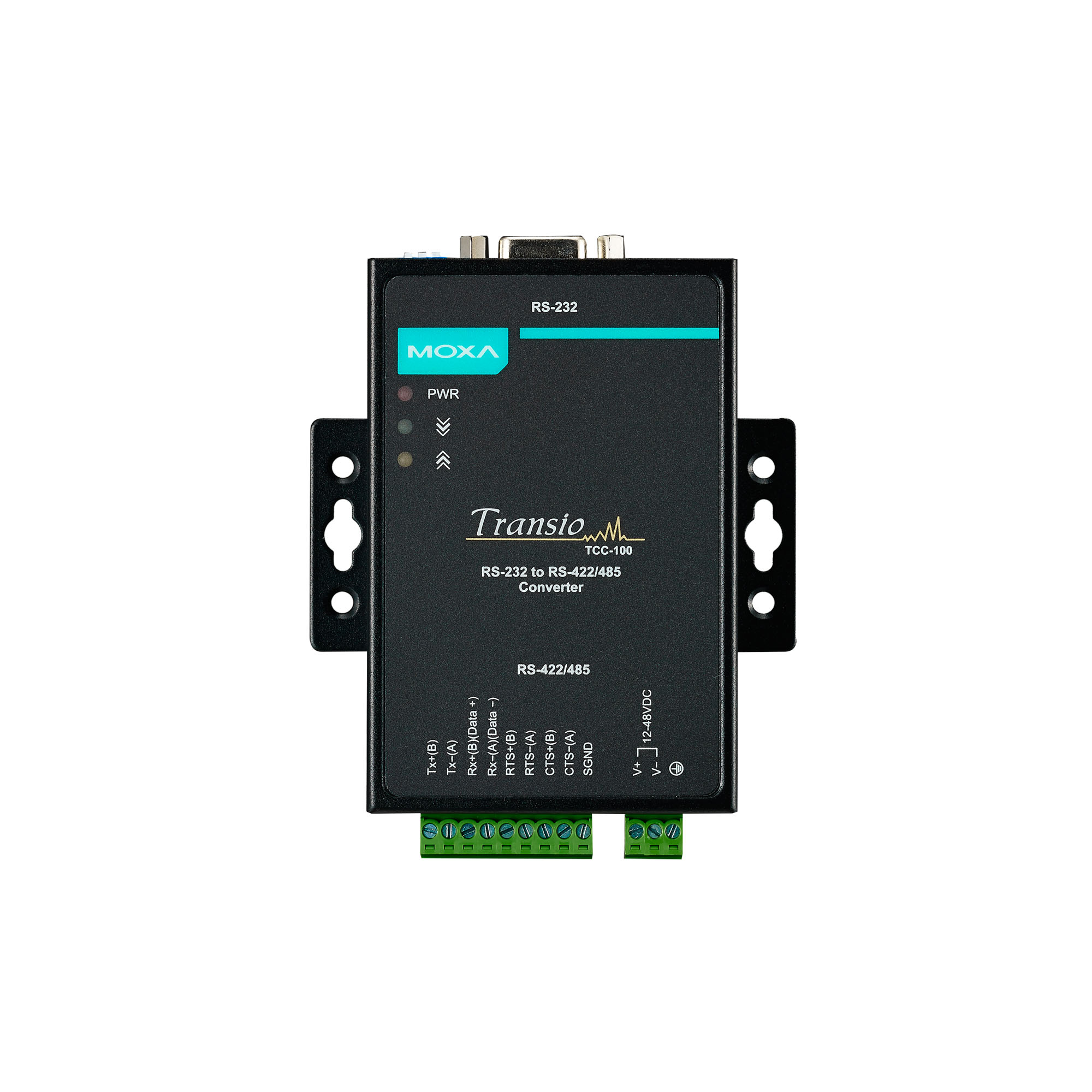

moxa-tcc-100-100i-series-image-4-(1).jpg | Moxa

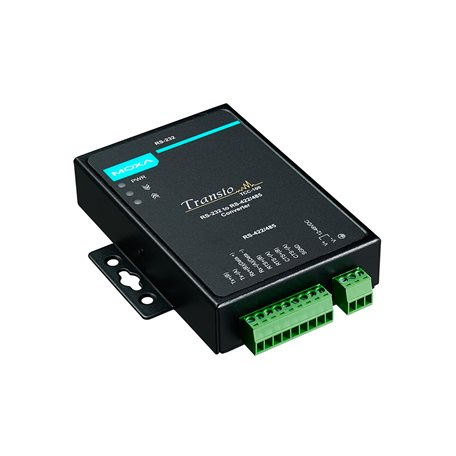

moxa-tcc-100-100i-series-image-5-(1).jpg | Moxa

機能と特長

  • RTS/CTS信号対応のRS-232からRS-422への変換
  • RS-232から2線式または4線式RS-485への変換
  • 2 kV絶縁保護（TCC-100I）
  • ウォールマウントおよびDINレールマウント
  • RS-422/485配線を容易にするプラグインターミナルブロック
  • 電源、Tx、Rx用LEDインジケータ
  • -40～85°Cの環境に対しての広温度モデルが利用可能

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TCC-100/100Iシリーズは、RS-232の伝送距離を拡張し、ネットワーク機能を強化するRS-232からRS-422/485へのコンバータです。どちらのコンバータも、DINレールマウント、ターミナルブロック配線、電源用の外部ターミナルブロック、および光絶縁（TCC-100IおよびTCC-100I-Tのみ）に対応した産業レベルの設計になっています。TCC-100/100Iシリーズコンバータは、極めて重要な産業環境でRS-232信号をRS-422/485に変換するための理想的なソリューションです。



  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Connector

    Terminal block

  • Isolation

    TCC-100I/100I-T: 2 kV (-I model)

  • No. of Ports

    2

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC (automatic data direction control)

  • Serial Standards

    RS-232
    RS-422
    RS-485

  • Terminator for RS-485

    N/A, 120 ohms, 120 kilo-ohms

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, RTS (optional), CTS (optional), GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Input Current

    TCC-100/100-T: 50 to 85 mA @ 12 to 48 VDC
    TCC-100I/100I-T: 150 mA @ 12 to 48 VDC

  • Input Voltage

    12 to 48 VDC

  • No. of Power Inputs

    1

  • Overload Current Protection

    Supported

  • Power Connector

    Terminal block (for DC models)

  • Housing

    Metal

  • Dimensions

    67 x 100.4 x 22 mm (2.64 x 3.93 x 0.87 in)

  • IP Rating

    IP30

  • Weight

    148 g (0.33 lb)

  • Installation

    DIN-rail mounting (with optional kit)
    Wall mounting

  • Operating Temperature

    Standard models: -20 to 60°C (-4 to 140°F)
    Wide temp. models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-3

  • Safety

    UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    3,017,857 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
TCC-100/100I シリーズデータシート
3.4 MB 		データシート 日本語 v1.4 2024年8月21日 2024年8月21日
Declaration of Conformity for TCC-100/100I
295.0 KB 		宣言書 英語 v1.0 2024年5月8日 2024年5月8日
Declaration of Conformity for TCC-100I/100I-T
296.3 KB 		宣言書 英語 v1.0 2024年5月8日 2024年5月8日
QIG for TCC-100/100I Series
2.1 MB 		QIG (クイックインストールガイド) 英語 v12.2 2022年1月4日 2022年1月4日
2D CAD for TCC-100 TOP
483.0 KB 		2D CAD 英語 2015年3月27日 2015年3月27日
