TCC-80/80Iシリーズ

ポート給電可能RS-232 - RS-422/485コンバータ(2.5 kV絶縁オプション)

moxa-tcc-80-80i-series-image-1-(1).jpg | Moxa
moxa-tcc-80-80i-series-image-2-(1).jpg | Moxa
moxa-tcc-80-80i-series-image-3-(1).jpg | Moxa
moxa-tcc-80-80i-series-image-4-(1).jpg | Moxa
moxa-tcc-80-80i-series-image-5-(1).jpg | Moxa

特徴および利点

  • 外部電源をサポート(必要に応じて使用)
  • コンパクトなサイズ
  • RS422および2ワイヤと4ワイヤのRS-485を変換
  • RS-485の自動データディレクション制御
  • 自動ボーレート検出
  • 内蔵120オーム終端抵抗
  • 2.5 kV絶縁(TCC-80Iのみ)
  • ポート給電LEDインジケータ

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TCC-80/80Iメディアコンバータは、外部電源なしで、RS-232とRS-422/485の間の信号の変換を完全に行えます。このコンバータは、半二重2ワイヤRS-485と全二重4ワイヤRS-422/485の両方をサポートしていて、これらのいずれかをRS-232のTxDとRxDのラインの間で変換できます。

自動データ方向制御がRS-485に対して提供されています。この場合、回路がRS-232信号からTxD出力を感知すると、RS-485ドライバーが自動的に有効になります。これは、RS-485信号の送信方向を制御するために、プログラミングの作業が必要ないことを意味します。



RS-232へのポート給電

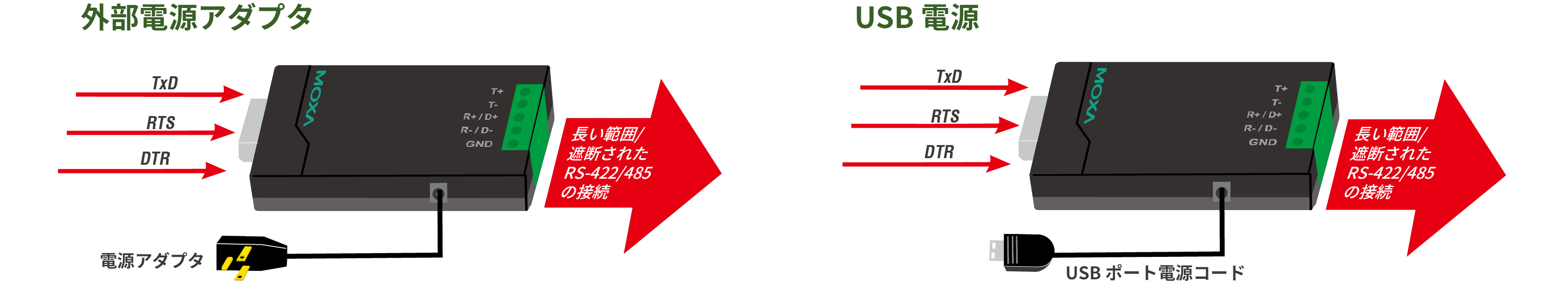

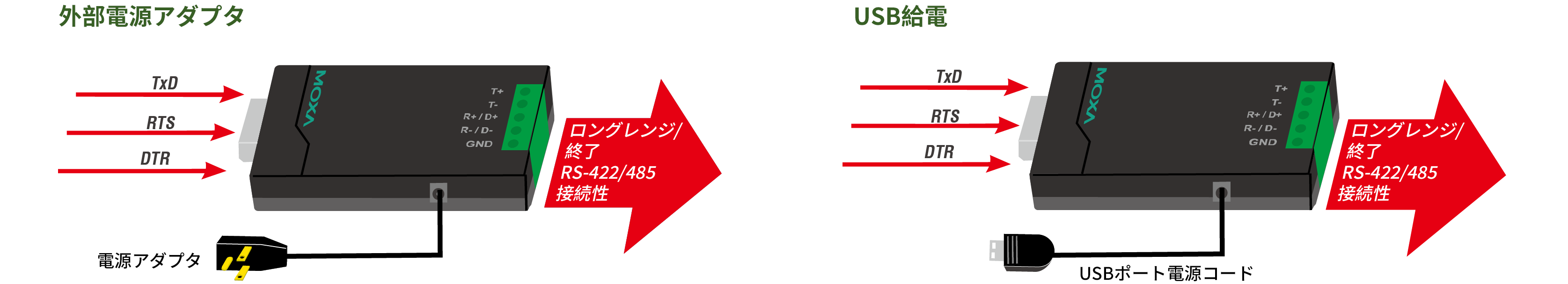

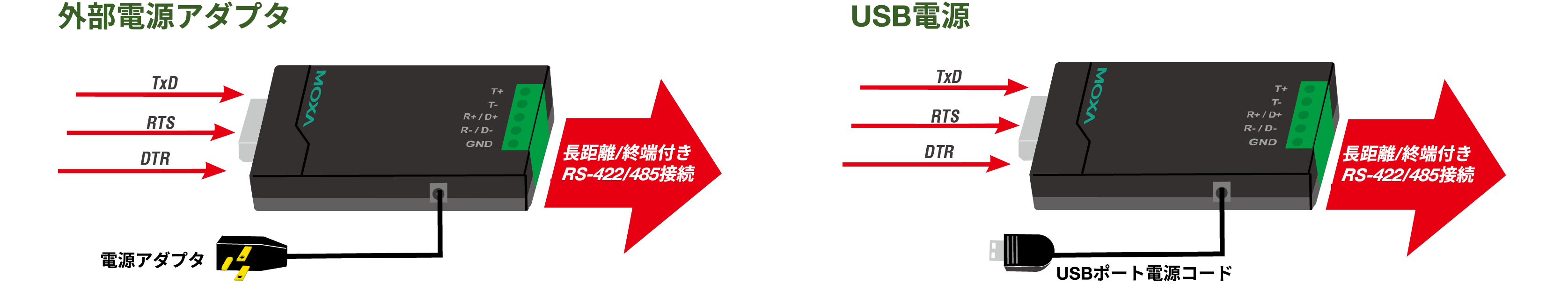

TCC-80/80IのRS-232ポートは、ホストPCに直接つなげることができるDB9メスソケットです。この際、TxDラインから電力が供給されます。信号がHighでもLowでも、TCC-80/80Iには充分な電力がデータラインから供給することができます。しかし、ハンドシェイクラインが利用できない場合、シリアルケーブルが長すぎる場合、またはRS-232デバイスが低電力デバイスである場合は、外部電源を使用します。外部電源には、アダプタまたはUSB電源コードを使用して、5~12 VDCの電源をつなげることができます。







ポートの消費電力

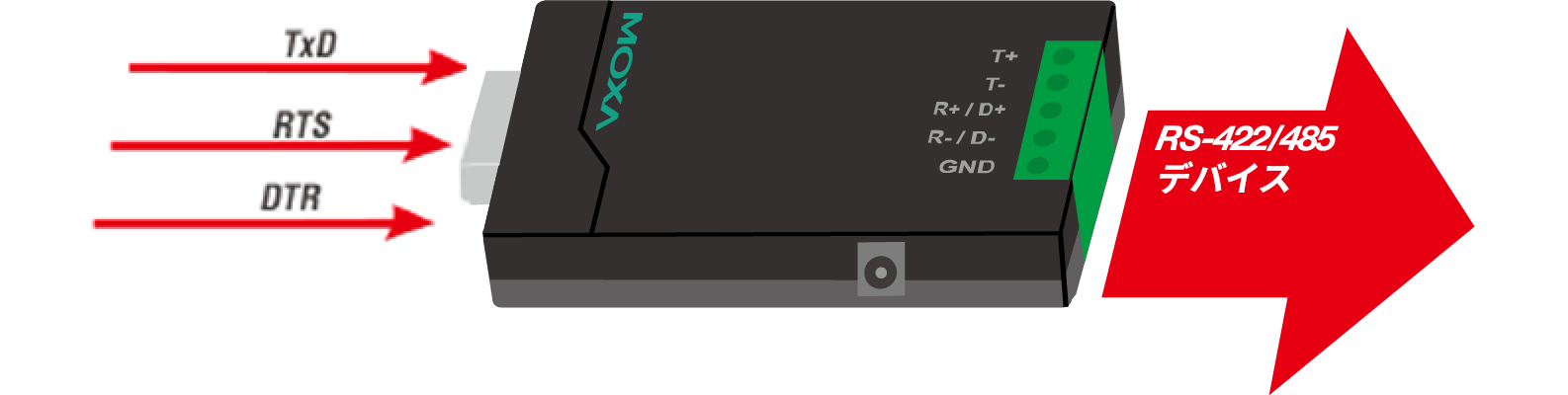

TCC-80コンバータまたはTCC-80Iコンバータを設置する際、消費電力、RS-232ケーブルの長さ、RS-422/485の通信距離に注意を払うことは重要です。一般的に、TCC-80とTCC-80Iは50 mWの電力を電源から得ています。TxD、RTS、DTRのラインが接続された場合、標準的なPC COMポートは、70~90 mWの電力を供給することができます。さらに、ホスト/デバイスからTCC-80への電力のロスを低減するために、RS-232ケーブルは(9600 bpsの際に)15m未満である必要があります。供給される残りの電力は、RS-422/485信号の送信に使用されます。



ポート給電と光学的絶縁

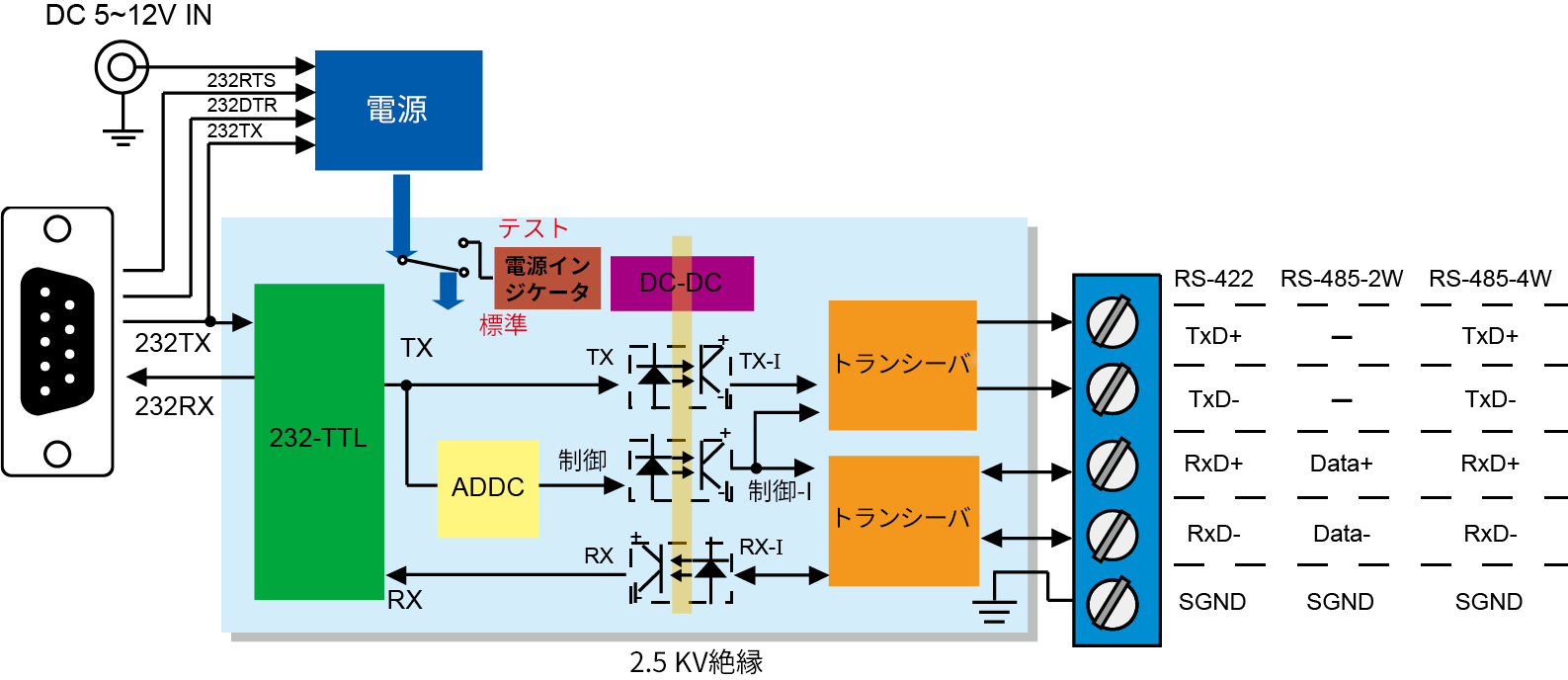

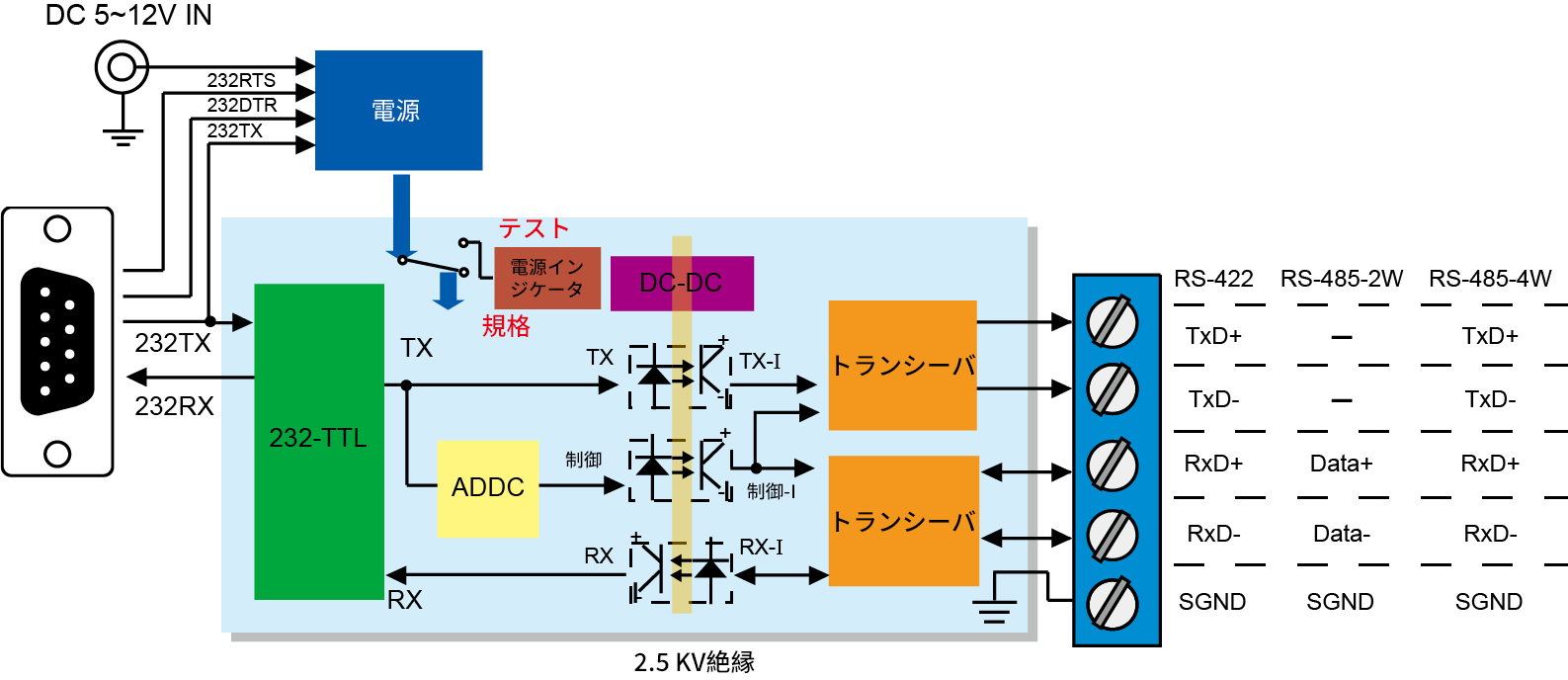

TCC-80/80IのRS-232ポートは、ホストPCに直接つなげることができるDB9メスソケットです。この際、TxDラインから電力が供給されます。TCC-80Iに対する2.5 kV電気的絶縁は、電気信号を光に変換し、もう一方の側で光を電気信号に再度変換するフォトカプラ―で実現されます。このように、2つの電気回路が完全に互いから絶縁されます。また、これは、デバイスをグラウンドループ電流から保護し、データロスにより生じるダメージを軽減し、通信インターフェースへのダメージを防止します。







ポート給電LEDインジケータ

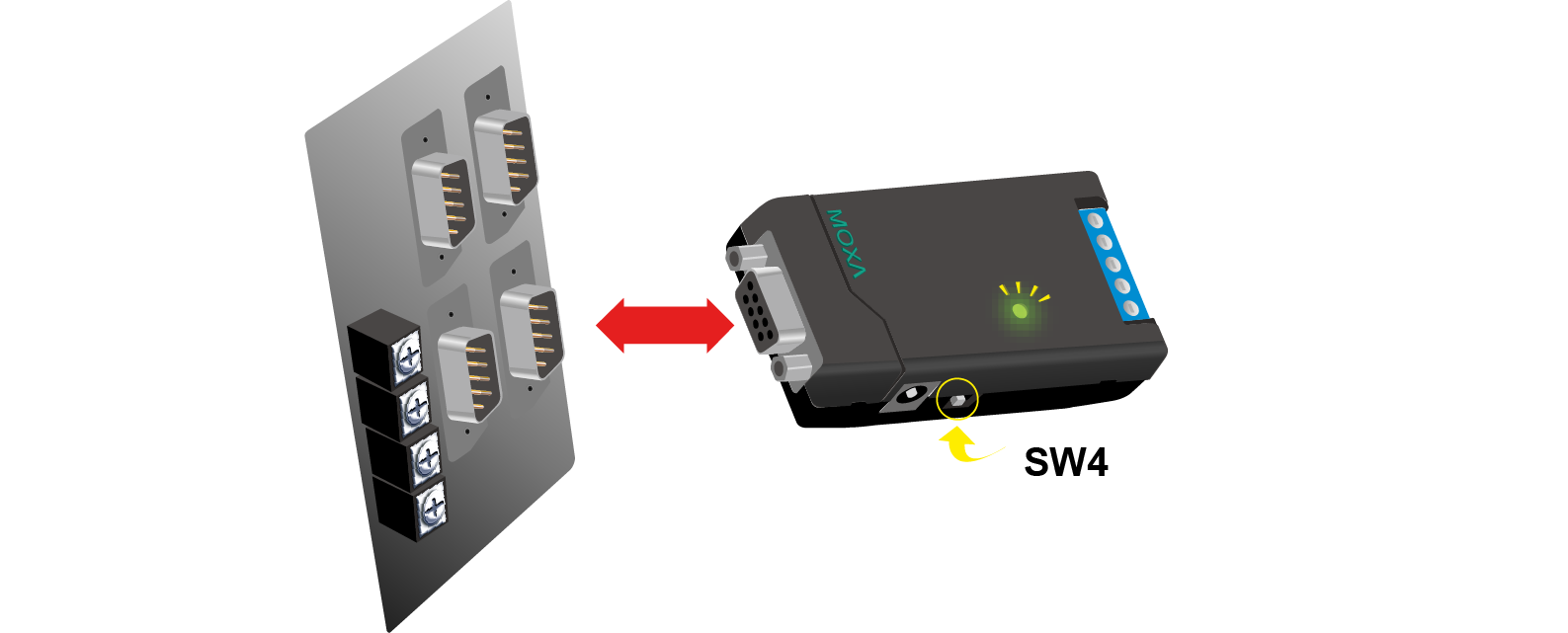

シリアルデバイスが充分な電力をメディアコンバータに供給することを特定するために、シリアルデバイスをマルチメーターで簡単にテストできます。しかし、TCC-801にデバイスをテストさせると、さらに簡単になります。操作は、TCC-80IをデバイスのRS-232ポートに接続し、SW4スイッチをテストモードに設定するだけです。ポート給電LEDインジケータが点灯している場合は、TCC-80Iに充分な電力が供給されています。LEDが点灯していない場合は、外部電源をTCC-80Iにつなげる必要があります。







  • Connector

    TCC-80-DB9/80I-DB9: DB9 male
    TCC-80/80I: Terminal block

  • No. of Ports

    2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Isolation

    TCC-80I/80I-DB9: 2 kV

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    N/A, 120 ohms, 120 kilo-ohms

  • Baudrate

    300 bps to 115.2 kbps

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    TCC-80: 30 mA @ 5 to 12 VDC
    TCC-80-DB9: 30 mA @ 5 to 12 VDC
    TCC-80I: 20 mA @ 5 to 12 VDC
    TCC-80I-DB9: 20 mA @ 5 to 12 VDC

  • Input Voltage

    5 to 12 VDC

  • No. of Power Inputs

    1

  • Overload Current Protection

    Supported

  • Power Consumption

    TCC-80/80-DB9: 30 mA @ 5 to 12 VDC
    TCC-80I/80I-DB9: 20 mA @ 5 to 12 VDC

  • Source of Input Power

    Power input jack

  • Housing

    Plastic top cover, metal bottom plate

  • IP Rating

    IP30

  • Dimensions

    TCC-80/80I: 42 x 80 x 22 mm (1.65 x 3.15 x 0.87 in)
    TCC-80-DB9/80I-DB9: 42 x 91 x 23.6 mm (1.65 x 3.58 x 0.93 in)

  • Weight

    50 g (0.11 lb)

  • Installation

    Desktop

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    2,781,161 hrs

  • Standards

    Telcordia (Bellcore), GB
