シリアル間コンバータ

Moxaのシリアル間メディアコンバータは、RS-232、RS-422、RS-485の間での変換を可能にし、異なるシリアルインターフェース間での通信時にたびたび発生する互換性の問題が回避されます。

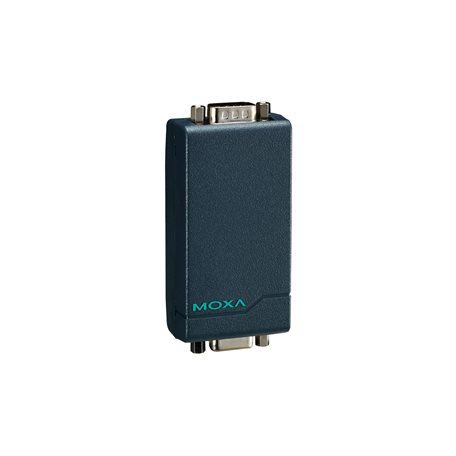

TCC-80I-DB9
TCC-80/80Iシリーズ

Port-powered RS-232 to RS-422/485 converter with 15 KV serial ESD protection, DB9 male connector on the RS-422/485 side, and 2.5 KV optical isolation

Serial Interface

  • Connector

    • DB9 male

  • No. of Ports

    • 2

  • Serial Standards

    • RS-232, RS-422, RS-485

  • Isolation

    • 2 kV

  • RS-485 Data Direction Control

    • ADDC® (automatic data direction control)

  • Terminator for RS-485

    • N/A, 120 ohms, 120 kilo-ohms

  • Baudrate

    • 300 bps to 115.2 kbps
Serial Signals

  • RS-232

    • TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    • Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    • Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    • Data+, Data-, GND
Power Parameters

  • Input Current

    • 20 mA @ 5 to 12 VDC

  • Input Voltage

    • 5 to 12 VDC

  • No. of Power Inputs

    • 1

  • Overload Current Protection

    • Supported

  • Power Consumption

    • 20 mA @ 5 to 12 VDC

  • Source of Input Power

    • Power input jack
Physical Characteristics

  • Housing

    • Plastic top cover, metal bottom plate

  • IP Rating

    • IP30

  • Dimensions

    • 42 x 91 x 23.6 mm (1.65 x 3.58 x 0.93 in)

  • Weight

    • 50 g (0.11 lb)

  • Installation

    • Desktop
Environmental Limits

  • Operating Temperature

    • 0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    • -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    • 5 to 95% (non-condensing)
Standards and Certifications

  • EMC

    • EN 55032/24

  • EMI

    • CISPR 32, FCC Part 15B Class A

  • EMS

    • IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
      IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
      IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
      IEC 61000-4-5 Surge: Power: 1 kV
      IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
      IEC 61000-4-8 PFMF

  • Environmental Testing

    • IEC 60068-2-1
      IEC 60068-2-2
      IEC 60068-2-3

  • Safety

    • EN 60950-1, IEC 60950-1

  • Vibration

    • IEC 60068-2-6
MTBF

  • Time

    • 2,781,161 hrs

  • Standards

    • Telcordia (Bellcore), GB
Warranty
