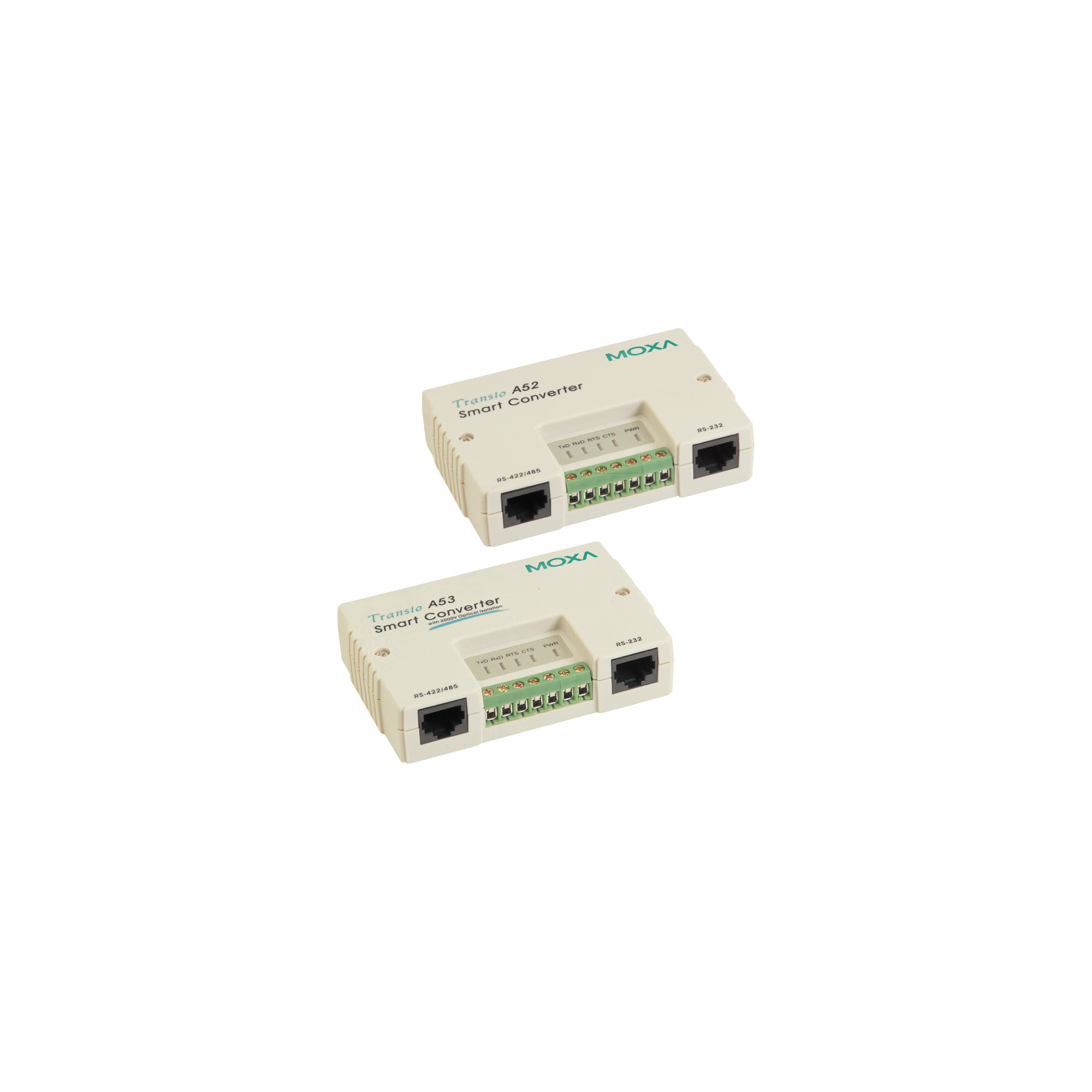

Transio A52/A53シリーズ

エントリーレベルのRS-232 - RS-422/485コンバータ

moxa-transio-a52-a53-series-image-1-(1).jpg | Moxa

特徴および利点

  • ADDC™(自動データ方向制御)RS-485データ制御
  • 自動ボーレート検出
  • RS-422ハードウェアフロー制御:CTS、RTS信号
  • 電源および信号ステータスを表示するLEDインジケータ
  • RS-485マルチドロップ運用(最大32ノード)
  • 2 kV絶縁保護(A53)
  • 内蔵120オーム終端抵抗

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

A52およびA53は、RS-232の伝送距離を延伸してネットワーク機能を向上させる必要があるユーザー向けに設計された、汎用RS-232 - RS-422/485コンバータです。



  • Connector

    10-pin RJ45

  • Flow Control

    RTS/CTS

  • Isolation

    A53 Series: 2 kV

  • No. of Ports

    2

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Serial Standards

    RS-232, RS-422, RS-485

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    A52 Series: 170 mA @ 9 VDC
    A53 Series: 195 mA @ 9 VDC

  • Input Voltage

    9 to 30 VDC

  • No. of Power Inputs

    1

  • Overload Current Protection

    Supported

  • Power Consumption

    A52 Series: 170 mA @ 9 VDC
    A53 Series: 195 mA @ 9 VDC

  • Source of Input Power

    Power input jack

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    90 x 60 x 21 mm (3.54 x 2.36 x 0.83 in)

  • Weight

    85 g (0.19 lb)

  • Installation

    Desktop

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-14
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, IEC 60950-1

  • Vibration

    IEC 60068-2-6

  • Time

    1,870,854 hrs

  • Standards

    Telcordia (Bellcore), GB
