NPort IA5000A-I/Oシリーズ

6または12デジタルI/O付きの1/2ポートRS-232/422/485デバイスサーバー

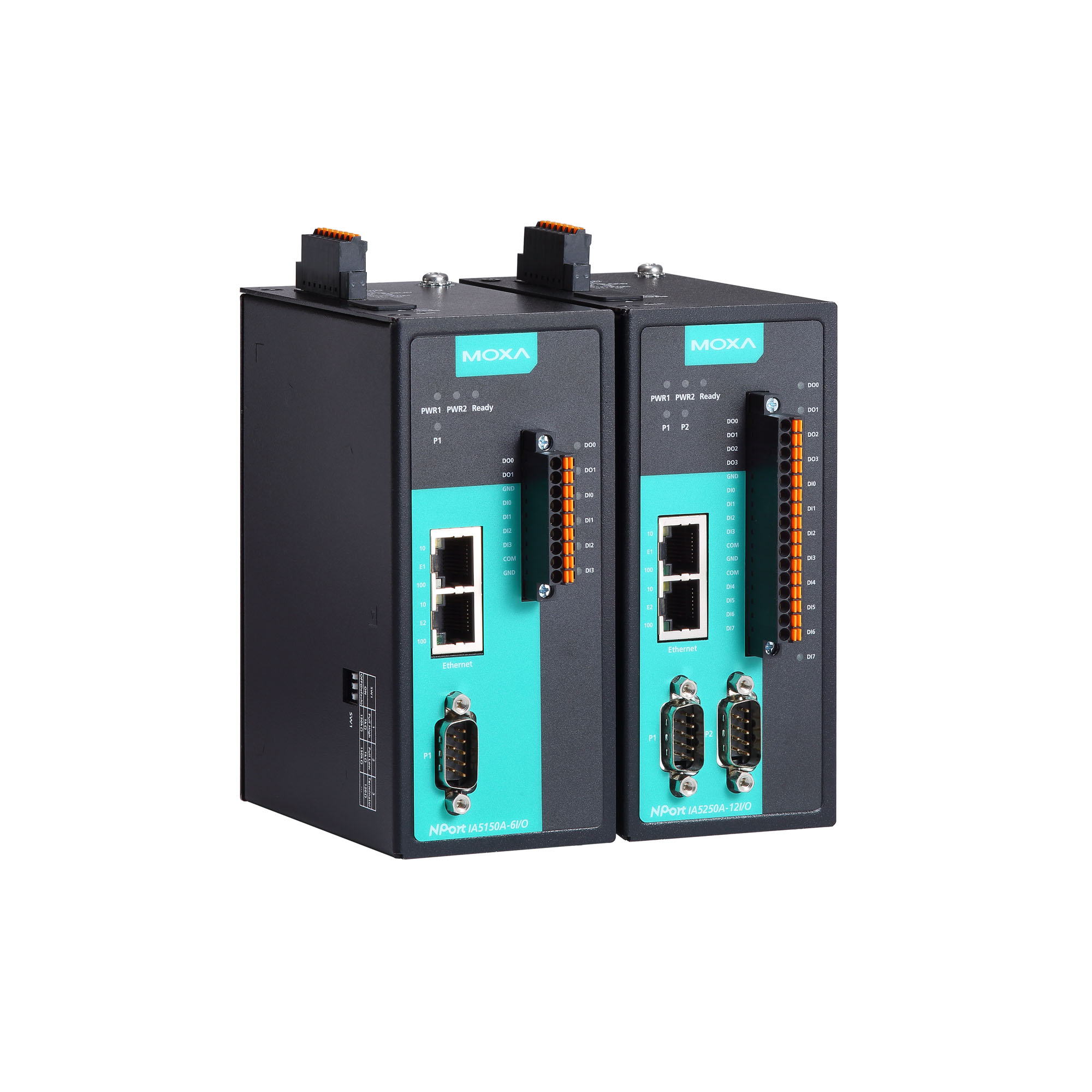

moxa-nport-ia5000a-i-o-series-image-1-(1).jpg | Moxa

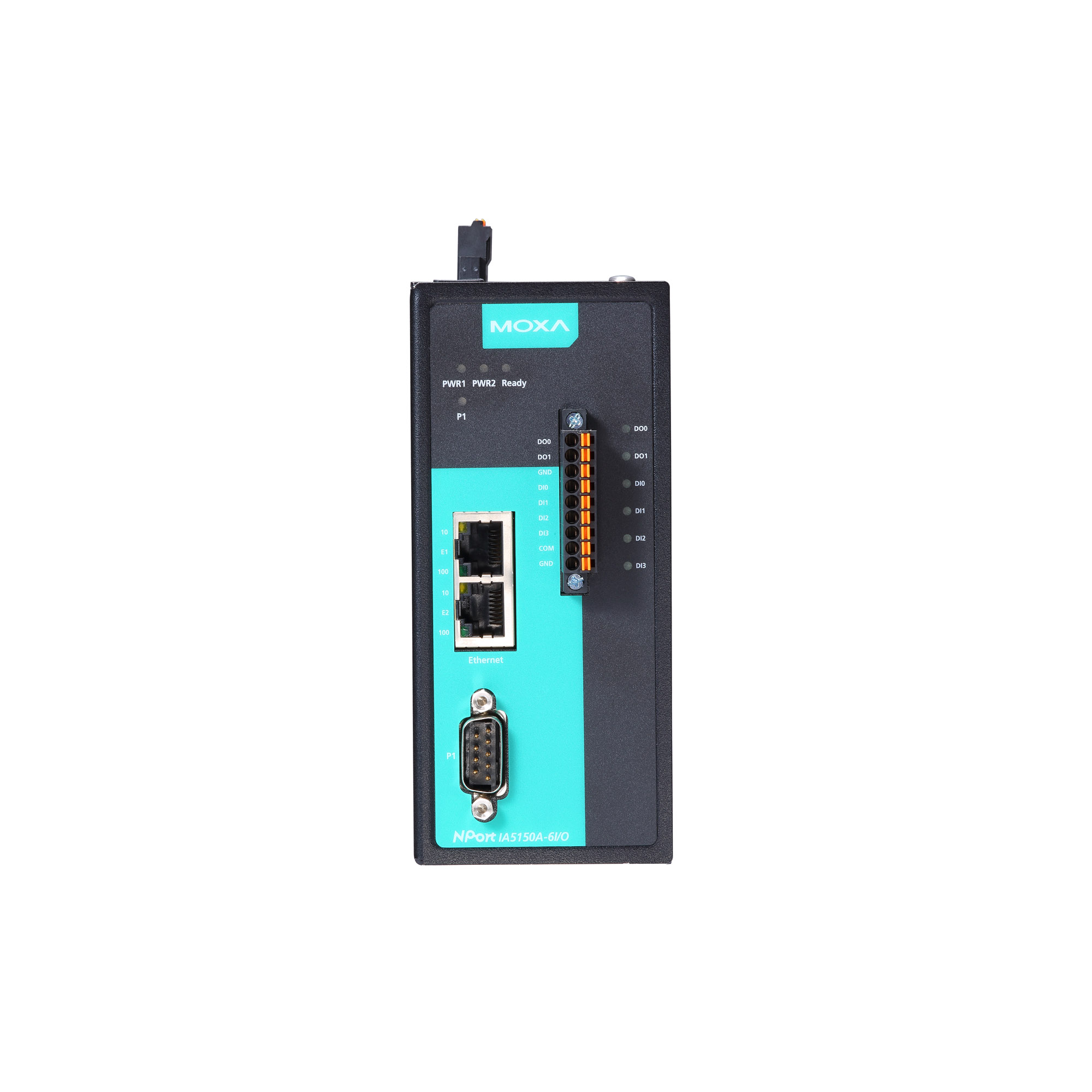

moxa-nport-ia5000a-i-o-series-image-2-(1).jpg | Moxa

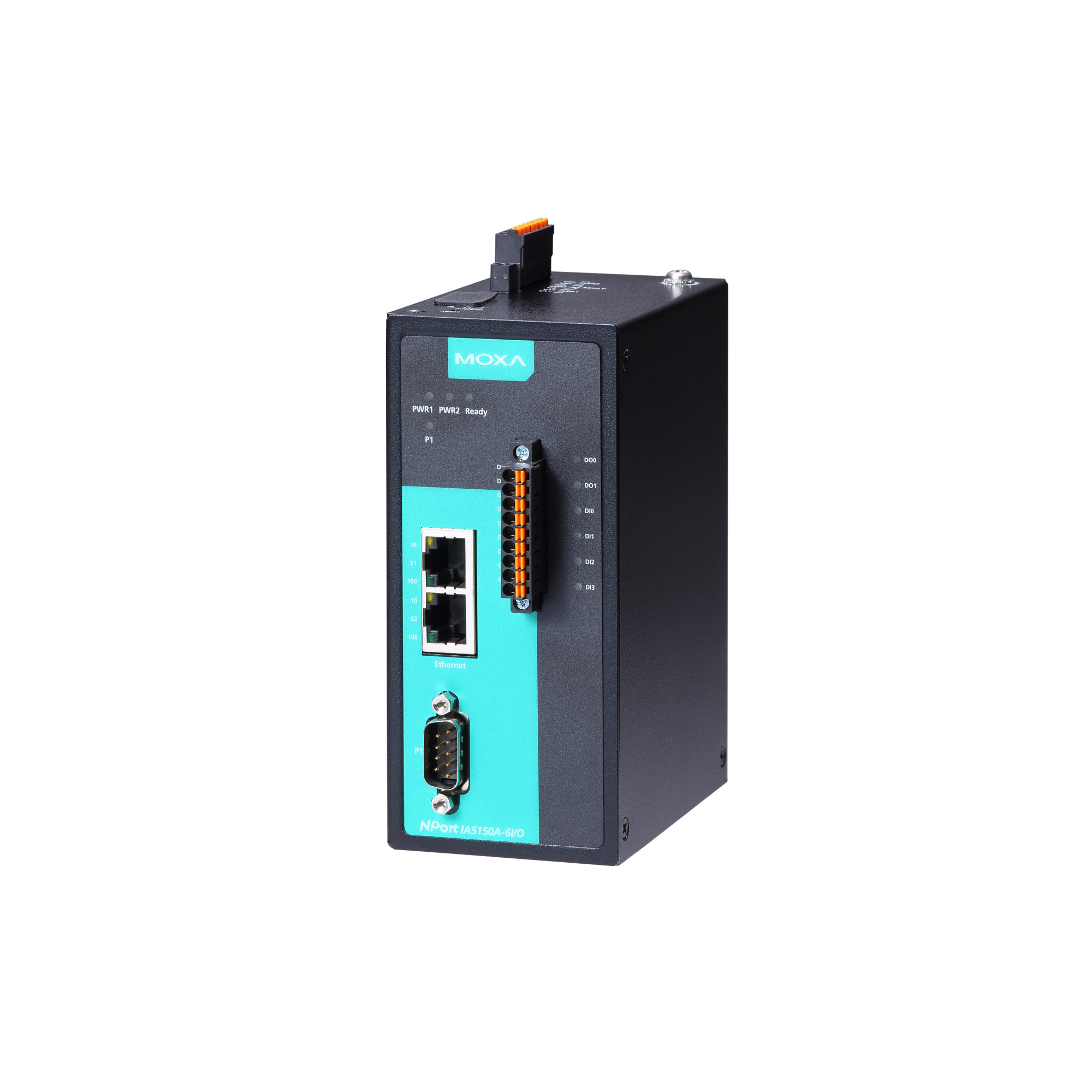

moxa-nport-ia5000a-i-o-series-image-3-(1).jpg | Moxa

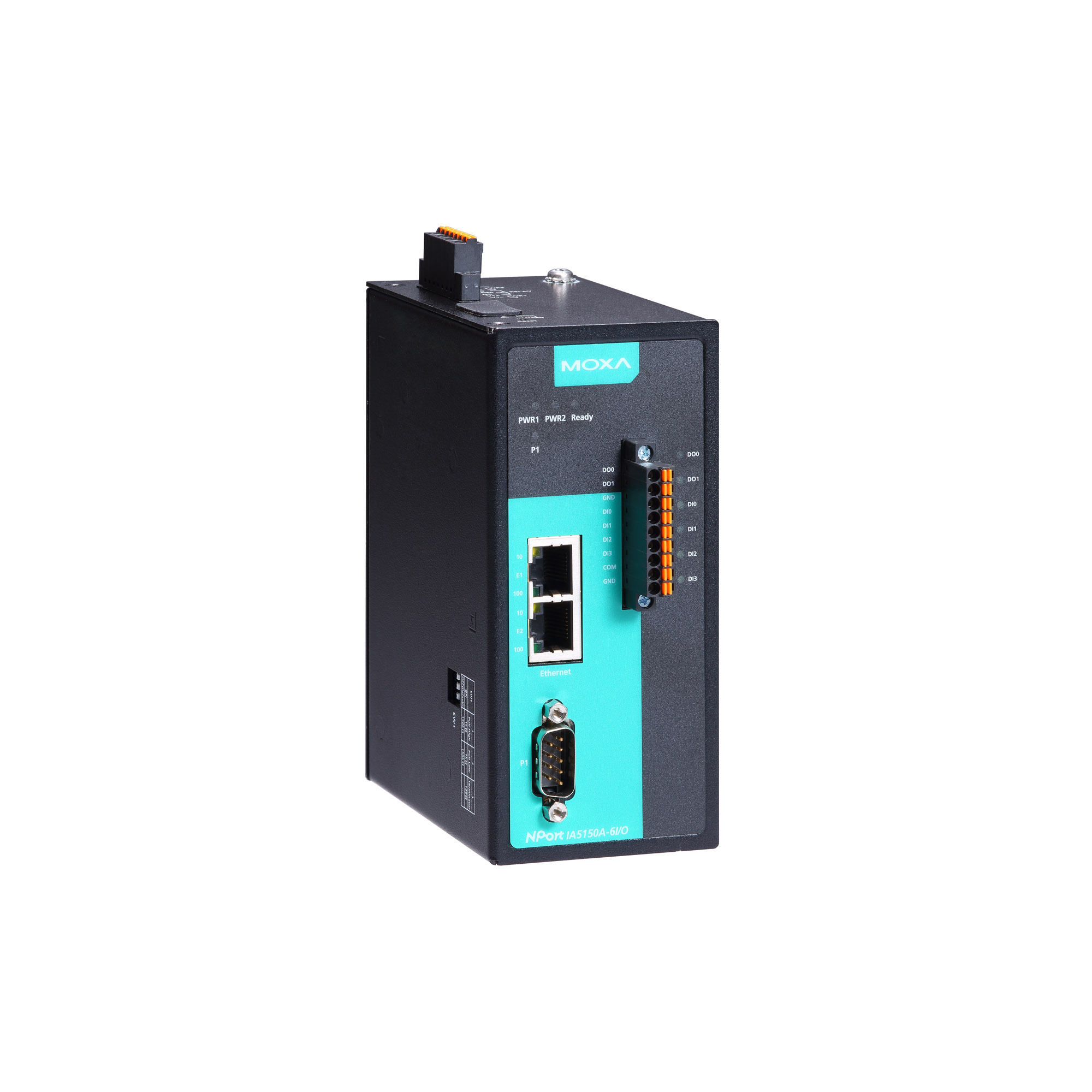

moxa-nport-ia5000a-i-o-series-image-4-(1).jpg | Moxa

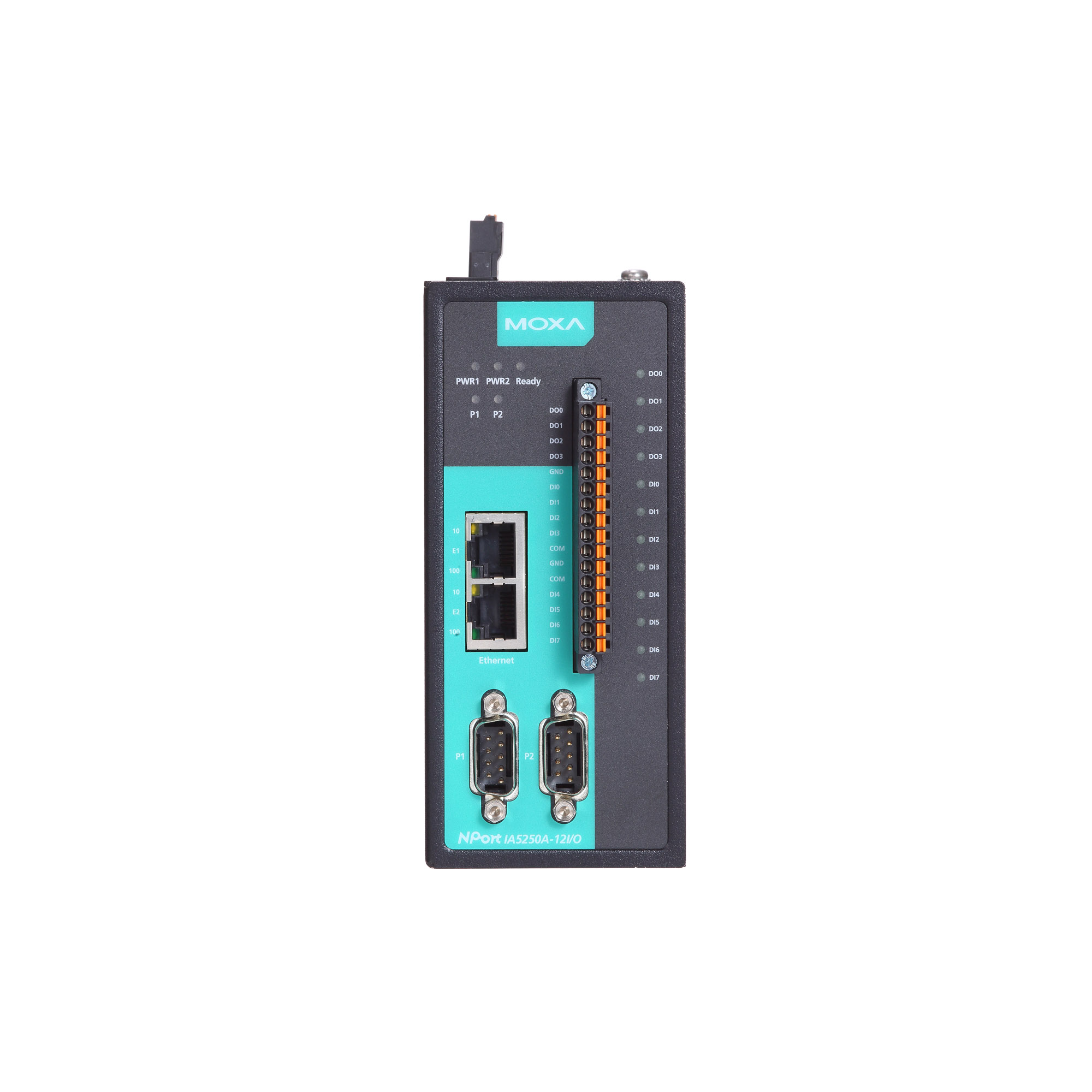

moxa-nport-ia5000a-i-o-series-image-5-(1).jpg | Moxa

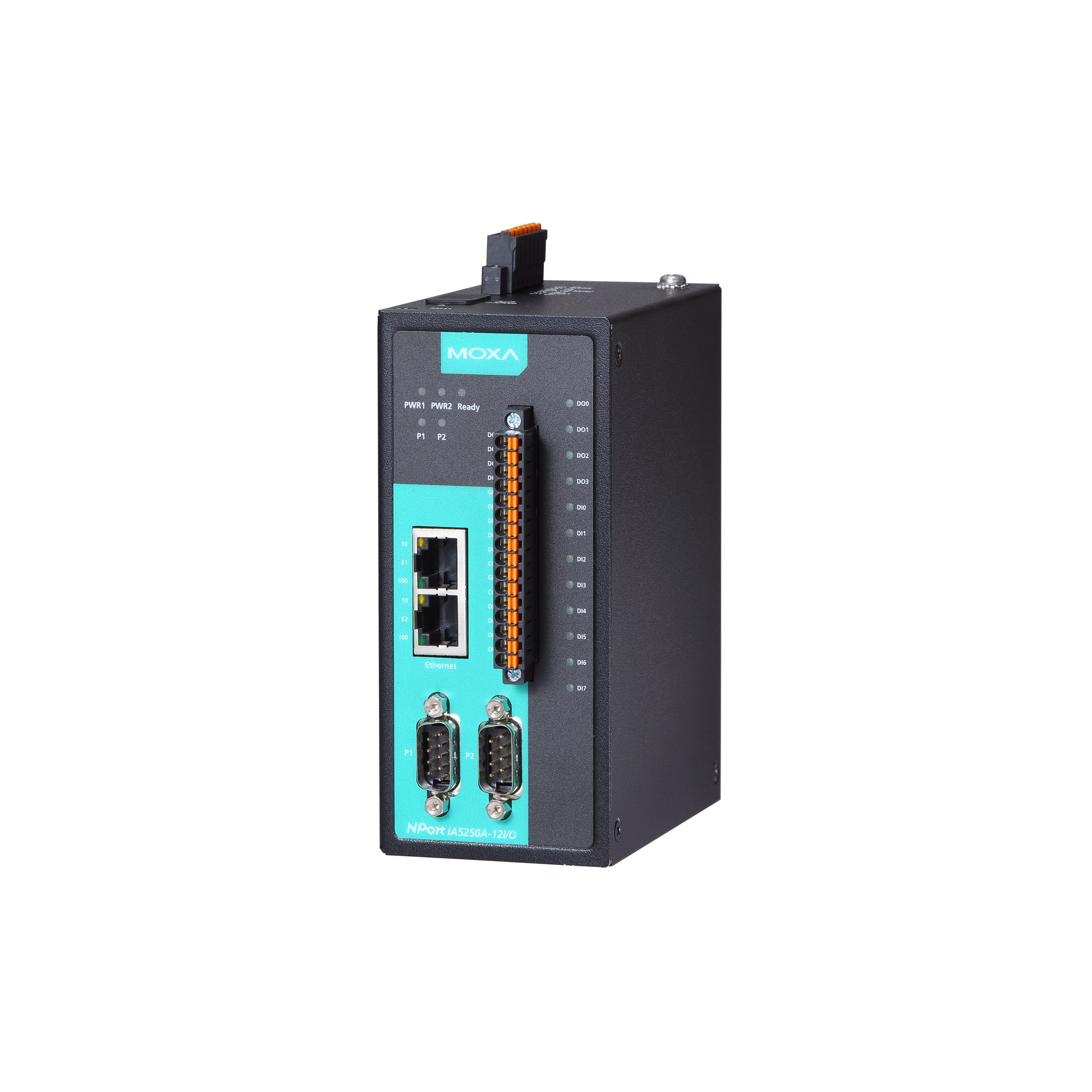

moxa-nport-ia5000a-i-o-series-image-6-(1).jpg | Moxa

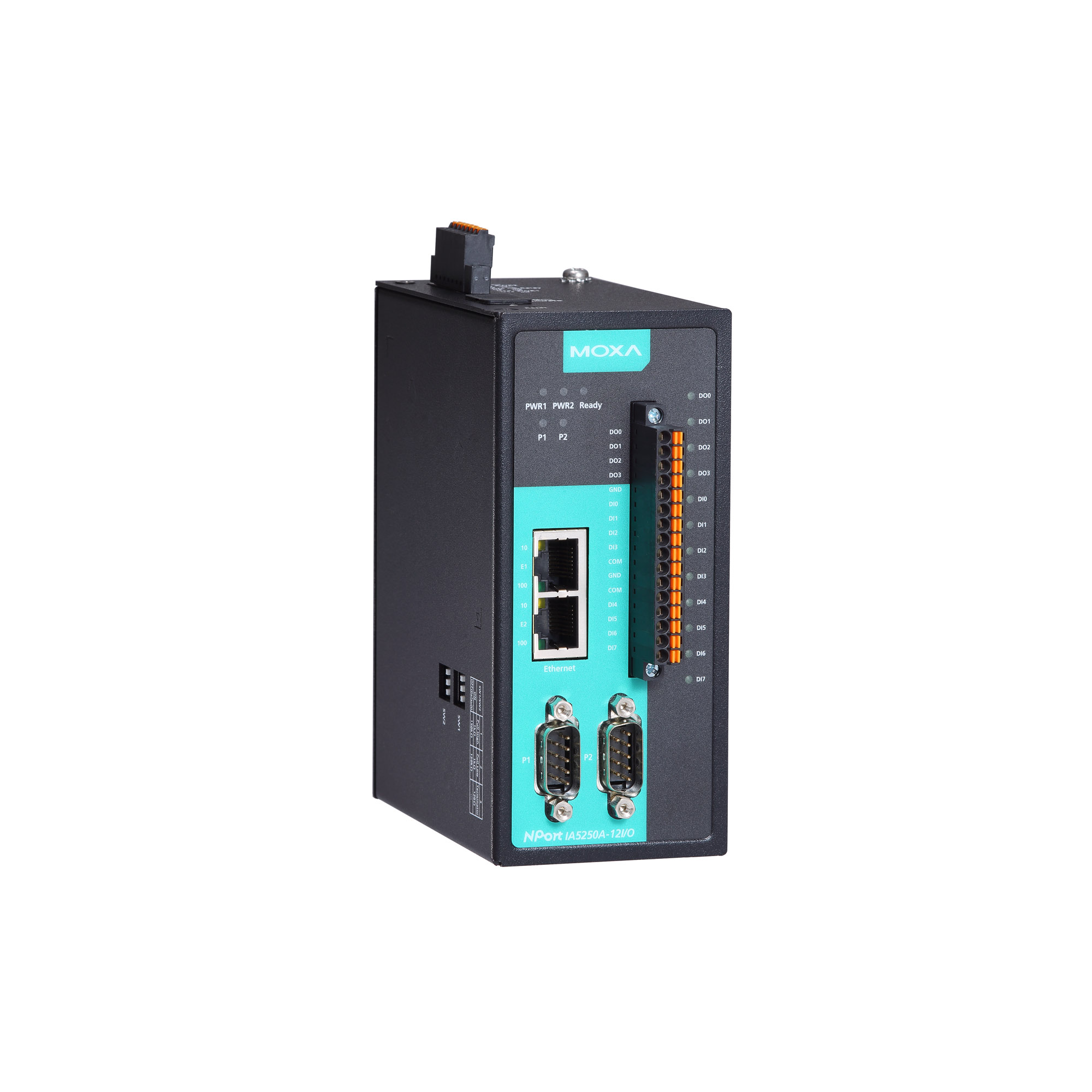

moxa-nport-ia5000a-i-o-series-image-7-(1).jpg | Moxa

特徴および利点

  • ステータス監視のためにローカルデータを収集する6または12デジタルI/O
  • 汎用MQTTを通じてシリアルI/Oデータをクラウドへ接続
  • 内蔵デバイスSDKでAzure/Alibabaクラウドに対するMQTT接続をサポート
  • TLS、証明書JSON、ローデータ形式でMQTT接続をサポート
  • クラウド接続がなくなったときに設定のバックアップ/複製、イベントログ、データバッファリングのためにmicroSDカードを使用
  • クラウドプラットフォームに送信する必要のあるパケット番号を保存するためにシリアルデータサイズ(最大4000)の再パッケージをサポート
  • 冗長性デュアルDC電源入力とリレー出力
  • 配線を簡単にするためのイーサネットポートのカスケード
  • リレー出力とメールによる警告とアラート
  • 4 kV シリアルサージ保護

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

内蔵デジタルI/O付きのNPort IA5000A-I/Oシリアルデバイスサーバーは、シリアル装置をイーサネットネットワークまたはクラウドプラットフォームのフィールドに統合する必要がある際に、最大の柔軟性を提供します。クラウド対応のデバイスサーバーは、汎用MQTTまたはサードパーティのクラウドサービス(AzureやAlibabaクラウドなど)を使用して、IIoTアプリケーションと通信を行うことができます。デジタルI/Oを組み合わせることにより、デバイスサーバーを様々な産業データ取得アプリケーションに対応させることができます。デバイス上のDI/OはModbus TCPプロトコルを使用してTCP/IPを介して制御することができ、Webブラウザから設定やバックアップを行うことができます。また、本デバイスはレガシーアプリケーションとの互換性を維持するため、Windows/Linux PC上にCOMポート(Moxaが特許権を有するReal COM)として設置することもできます。

すべてのモデルは頑丈に組み立てられ、DINレールでマウント可能であり、冗長電源入力を確保するように設計されています。

イーサネットポートのカスケードにより配線を簡単に

NPort IA5000A-I/Oデバイスサーバーは2つのイーサネットポートを保持した状態で納品されます。これらのポートはイーサネットスイッチポートとして使用できます。1つのポートはネットワークまたはサーバーに直接接続でき、もう1つのポートは別のNPort IAデバイスサーバーまたは別のイーサネットデバイスに接続できます。デュアルイーサネットポートは、各デバイスを別のイーサネットスイッチに接続する必要性を排除することにより、配線コストを削減します。

デジタル入力を監視するためにMTConnectプロトコルをサポート

MTConnectは、現場のデータを任意のMTConnect準拠ソフトウェアアプリケーションが利用される現場に最適化されています。MTConnect準拠のインターフェース(名前、タイプ、説明など)により定義されると、データは各アプリケーション内のデータを再定義しなくてもいいようになります。MTConnectをサポートしないレガシーのマシンツールでは、マシン関連のデータをセンサー接続とI/Oを通じて取得することは一般的な方法です。Moxa Nport IA5000A-I/Oは、デバイスのすべてのデジタル入力に対してMTConnect機能をサポートし、ユーザーに対して設定可能なインターフェースを提供することにより、どのようなデータと適切なMTConnectタグをデジタル入力に結び付けるかを定義しています。

SSH/HTTPSを介した安全性の高いリモート管理と設定

不正アクセスはシステム管理者にとって最も大きな問題の1つです。IPフィルタリングとパスワード保護に加え、NPort IA5000A-I/OはSSHとHTTPSもサポートしています。制御メッセージを安全に送信するには、HTTPSをサポートするWebブラウザ(例:Internet Explorer)を使用してWebコンソールを開きますSSHをサポートする端末エミュレータを使用し、コンソールを開くこともできます。

50~921.6 kbpsの任意のボーレートを選択可能

多くのデバイスサーバーは固定のシリアルボーレート値のみをサポートしています。しかしながら、アプリケーションによっては250 kbps や500 kbps のような特殊なボーレートを要求するものもあります。NPort IA5000A-I/Oでは、50~921.6kbpsの任意のボーレートを使用することができます。デバイスのボーレートが標準的なボーレートではない場合は、ドロップダウンリストから「その他」を選択してボーレートの入力が可能です。

  • Digital Input Channels

    -6I/O models: 4
    -12I/O models: 8

  • Digital Output Channels

    -6I/O models: 2
    -12I/O models: 4

  • Isolation

    3k VDC or 2k Vrms

  • Alarm Contact Channels

    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Sensor Type

    Dry contact
    Wet contact (NPN or PNP)

  • Dry Contact

    On: short to GND
    Off: open

  • Wet Contact (DI to COM)

    On: 10 to 30 VDC
    Off: 0 to 3 VDC

  • I/O Mode

    DI or event counter

  • Counter Frequency

    20 Hz

  • Digital Filtering Time Interval

    Software configurable

  • I/O Mode

    DO or pulse output

  • I/O Type

    Sink

  • Over-Current Protection

    2.6 A per channel @ 25°C

  • Over-Temperature Shutdown

    175°C (typical), 150°C (min.)

  • Over-Voltage Protection

    45 VDC

  • 10/100BaseT(X) Ports (RJ45 connector)

    2
    Auto MDI/MDI-X connection

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Industrial Protocols

    MQTT, MTConnect

  • Configuration Options

    Web Console (HTTP/HTTPS), Windows Utility, Telnet Console, Serial Console

  • Management

    DHCP Client, DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, ICMP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • MIB

    MIB-II

  • Connector

    DB9 male

  • No. of Ports

    NPort IA5150A models: 1
    NPort IA5250A models: 2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Surge

    4 kV

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Mode

    Alibaba IoT Platform Device, Azure IoT Hub Device, Publisher/Subscriber of MQTT

  • Version Supported

    v3.1.1

  • QoS Level

    QoS 0, 1, 2

  • Secure Transmission

    TLS (1.0, 1.1, 1.2) encryption with user's root CA, Client certificate, Private key

  • MQTT General Features

    Retain Message, Clean Session, Keep Alive, Last Will Message

  • microSD Slot

    Up to 32 GB (SD 2.0 compatible)

  • Connection

    Removable terminal block

  • Input Current

    300 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Dimensions

    59.6 x 101.4 x 134 mm (2.35 x 4 x 5.28 in)

  • Weight

    NPort IA5150A-6I/O: 740 g (1.63 lb)
    NPort IA5150A-12I/O: 750 g (1.65 lb)
    NPort IA5250A-6I/O: 750 g (1.65 lb)
    NPort IA5250A-12I/O: 760 g (1.68 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: Ethernet: 2 kV, Serial: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    EN 60950-1, UL 60950-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    NPort IA5150A-6I/O: 456,558 hrs
    NPort IA5150A-12I/O: 337,987 hrs
    NPort IA5250A-6I/O: 433,352 hrs
    NPort IA5250A-12I/O: 325,408 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
