NPort 5200シリーズ

2ポートRS-232/422/485シリアルデバイスサーバー

moxa-nport-5200-series-image-1-(1).jpg | Moxa
moxa-nport-5200-series-image-2-(1).jpg | Moxa
moxa-nport-5200-series-image-3-(1).jpg | Moxa
moxa-nport-5200-series-image-4-(1).jpg | Moxa
moxa-nport-5200-series-image-5-(1).jpg | Moxa
moxa-nport-5200-series-image-6-(1).jpg | Moxa
moxa-nport-5200-series-image-7-(1).jpg | Moxa

機能と特長

  • 簡単に設置可能なコンパクトな設計
  • ソケットモード：TCPサーバー、TCPクライアント、UDP
  • 複数のデバイスサーバーを設定するための使いやすいWindowsユーティリティ
  • 2ワイヤおよび4ワイヤRS-485のための特許取得済みADDC® （自動データ方向制御）
  • ネットワーク管理のためのSNMP MIB-II

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

NPort® 5200シリアルデバイスサーバーは、産業用シリアルデバイスを直ちにインターネット対応にさせるために設計されています。 NPort5200シリアルデバイスサーバーはコンパクトなサイズのため、RS-232（NPort 5210/5230/5210-T/5230-T）またはRS-422/485（NPort 5230/5232/5232I/5230-T/5232-T/5232I-T）のシリアルデバイス（PLC、メーター、センサーなど）を、IPベースのイーサネットLANへ接続するために適した選択肢となっています。これにより、ローカルのLANまたはインターネットで、ご使用のソフトウェアがどこからでもシリアルデバイスへアクセスできるようになります。NPort 5200シリーズには、標準的なTCP/IPプロトコル、動作モードの選択肢、既存のソフトウェアのためのReal COM/TTYドライバー、TCP/IPポートまたは従来のCOM/TTYポートによるシリアルデバイスのリモートコントロールを含む多数の使いやすい機能があります。



標準的なTCP/IPプロトコルと動作モードの選択肢

NPort 5200デバイスサーバーは、TCPサーバー、TCPクライアント、UDPの動作モードで操作でき、これにより標準的なネットワークAPI（Winsock、BSDソケット）をベースにしているソフトウェアとの互換性を確保できます。



既存のソフトウェアのためのReal COM/TTYドライバー

各NPortにあるReal COM/TTYドライバーにより、COM/TTYポートで通信を行うように設計されているソフトウェアを瞬時かつシームレスにTCP/IPネットワークに統合できます。これはソフトウェアへの投資を容易に保護できる素晴らしい方法で、この方法を利用するとシリアルデバイスのネットワーク接続のメリットを享受できます。



TCP/IPポートまたは従来のCOM/TTYポートによるシリアルデバイスのリモート制御

NPort 5200のIPアドレスとポート番号を指定することにより、TCP/IPをサポートしている任意のホストコンピュータから、ネットワークソケットAPIによりネットワークに接続されているシリアルデバイスへアクセスできるようになります。COMベースまたはTTYベースのレガシーのWindowsまたはLinuxのソフトウェアの場合、MoxaのCOM/TTYドライバーがネットワークで動作させるためのシームレスな手段を提供します。

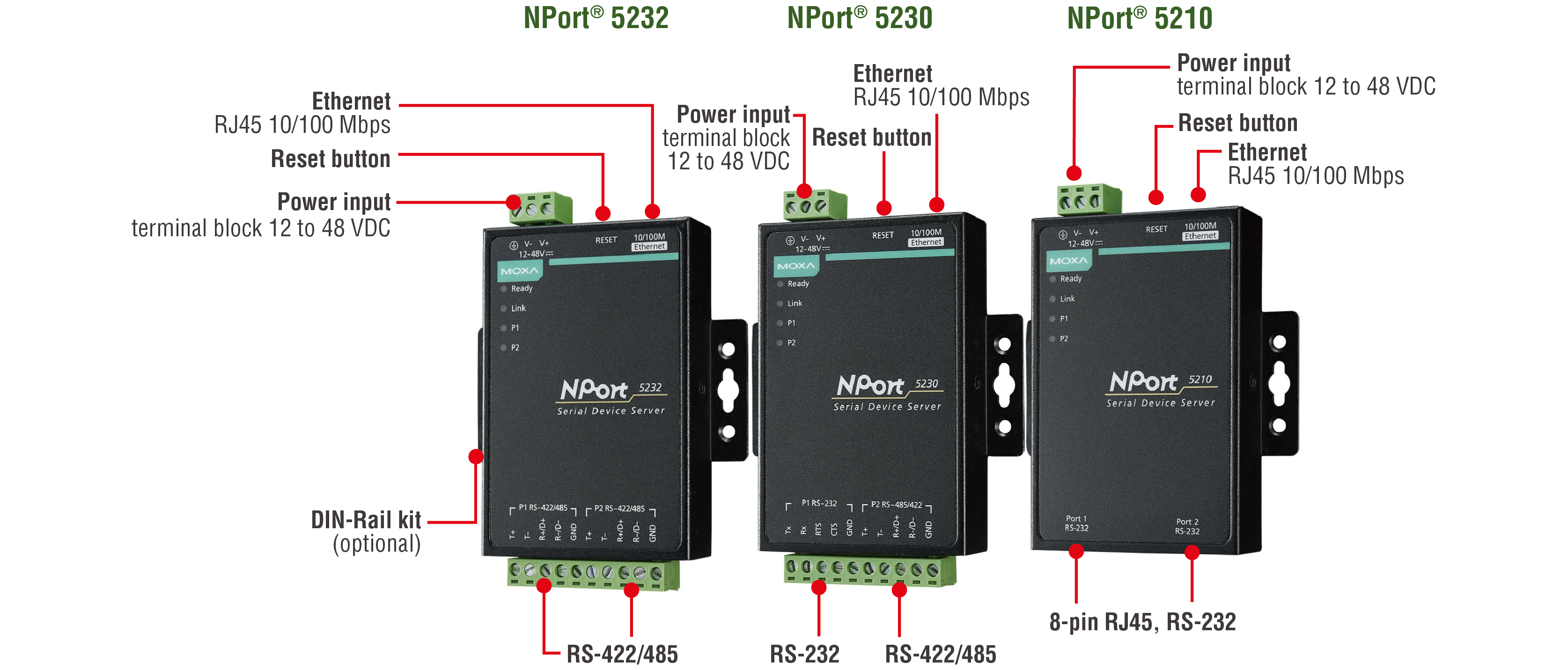

外観



  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Windows Utility, Telnet Console, Web Console (HTTP), Serial Console

  • Management

    DHCP Client, IPv4, SNTP, SMTP, SNMPv1, DNS, HTTP, ARP, BOOTP, UDP, TCP/IP, Telnet, ICMP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Android API

    Android 3.1.x and later

  • MIB

    RFC1213, RFC1317

  • Connector

    NPort 5210 Series: 8-pin RJ45
    NPort 5230/5232 Series: Terminal block

  • No. of Ports

    2

  • Serial Standards

    NPort 5210 Series: RS-232
    NPort 5230 Series: RS-232/422/485 The NPort 5230 Series supports RS-232 on one port, and RS-422/485 on the other.
    NPort 5232 Series: RS-422/485

  • Operation Modes

    Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, TCP Client, TCP Server, UDP

  • Baudrate

    Supports standard baudrates (unit=bps): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

  • Pull High/Low Resistor for RS-485

    NPort 5210/5232I Series: None
    NPort 5230 Series: 150 kilo-ohms
    NPort 5232 Series: 1 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Isolation

    NPort 5232I Series: 2 kV

  • RS-232

    NPort 5210 Series: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
    NPort 5230 Series: TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    NPort 5210/5230 Series: 325 mA @ 12 VDC
    NPort 5232/5232I Series: 280 mA @ 12 VDC, 365 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • No. of Power Inputs

    1

  • Power Connector

    1 removable 3-contact terminal block(s)

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Dimensions (with ears)

    NPort 5210/5230 Series, NPort 5232/5232-T: 90 x 100.4 x 22 mm (3.54 x 3.95 x 0.87 in)
    NPort 5232I/5232I-T: 90 x 100.4 x 35 mm (3.54 x 3.95 x 1.37 in)

  • Dimensions (without ears)

    NPort 5210/5230 Series, NPort 5232/5232-T: 67 x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in)
    NPort 5232I/5232I-T: 67 x 100.4 x 35 mm (2.64 x 3.95 x 1.37 in)

  • Weight

    NPort 5210 Series: 340 g (0.75 lb)
    NPort 5230 Series, NPort 5232/5232-T: 360 g (0.79 lb)
    NPort 5232I/5232I-T: 380 g (0.84 lb)

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Safety

    UL 60950-1

  • Medical

    NPort 5210 Series: EN 60601-1-2 Class B, EN 55011

  • Maritime

    NPort 5230/5232 Series: DNV

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    NPort 5210 Series: 381,342 hrs
    NPort 5230 Series: 377,937 hrs
    NPort 5232 Series: 309,383 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Windows Driver Manager (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
3.4 MB 		ドライバー
SHA-512
v3.4
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年1月24日 2022年1月24日 リリースノート
Windows Driver Manager (Windows 11 and Windows Server 2022 and later, WHQL certified)
3.2 MB 		ドライバー
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年1月24日 2022年1月24日 リリースノート
MXview v3.2.6 Software
417.7 MB 		ソフトウェアパッケージ
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年1月7日 2022年1月7日 リリースノート
Real TTY drivers (Linux Kernel 4.x)
139.3 KB 		ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年8月4日 2021年8月4日 リリースノート
Real TTY drivers (Linux Kernel 5.x)
140.8 KB 		ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年8月4日 2021年8月4日 リリースノート
MXview v3.2.4 Software
389.2 MB 		ソフトウェアパッケージ
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年7月16日 2021年7月16日 リリースノート
Firmware for NPort 5200 Series
428.4 KB 		ファームウェア
SHA-512
v2.12
2021年3月31日 2021年3月31日 リリースノート
NPort Administration Suite for Windows 7 and Windows Server 2008 R2, or later
4.1 MB 		ドライバー
SHA-512
v3.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年3月31日 2021年3月31日 リリースノート
Moxa CLI Configuration Tool for Linux
8.1 MB 		ユーティリティ
SHA-512
v1.2
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
 2021年3月31日 2021年3月31日 リリースノート
Moxa CLI Configuration Tool for Windows
2.1 MB 		ユーティリティ
SHA-512
v1.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年3月31日 2021年3月31日 リリースノート
Device Search Utility
1.1 MB 		ユーティリティ
SHA-512
v2.4
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
 2021年3月31日 2021年3月31日 リリースノート
MXview plugin
24.3 MB 		ソフトウェアパッケージ
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年3月31日 2021年3月31日 リリースノート
MXconfig plugin
2.2 MB 		ソフトウェアパッケージ
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2021年3月31日 2021年3月31日 リリースノート
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB 		ドライバー
SHA-512
v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
 2020年7月8日 2020年7月8日 リリースノート
Real TTY drivers for Linux 2.x.x
92.2 KB 		ドライバー
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
 2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 3.x.x
95.0 KB 		ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年10月24日 2019年10月24日 リリースノート
NPort Administration Suite for Windows Vista, Server 2008 or prior
4.1 MB 		ドライバー
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2019年2月11日 2019年2月11日 リリースノート
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB 		ドライバー
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2018年8月23日 2018年8月23日 リリースノート
Device Server Android API
18.1 MB 		ドライバー
SHA-512
v1.0
  • Android
 2018年1月19日 2018年1月19日 リリースノート
Driver for NPort 5200 Series (WinCE 5)
230.5 KB 		ドライバー
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
 2012年11月14日 2012年11月14日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 リリースノート
Driver for NPort 5200 Series (WinXP Embedded)
1.2 MB 		ドライバー
SHA-512
v1.14
  • Windows XP Embedded
 2012年4月4日 2012年4月4日 リリースノート
Driver for NPort 5200 Series (UNIX)
73.0 KB 		ドライバー
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
 2012年3月19日 2012年3月19日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Manual for NPort 5000 Series
18.8 MB 		マニュアル 英語 v6.6 2022年2月21日 2022年2月21日
Tech Note: The Security Hardening Guide for NPort 5000 Series
1.3 MB 		テクニカルノート 英語 v1.1 2022年1月13日 2022年1月13日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB 		テクニカルノート 英語 v1.0 2021年8月5日 2021年8月5日
Tech Note: Real COM mode for NPort
423.5 KB 		テクニカルノート 英語 v1.1 2020年4月30日 2020年4月30日
NPort 5200シリーズデータシート
5.8 MB 		データシート 日本語 v1.4 2019年11月8日 2019年11月8日
Moxa CLI Configuration Tool User's Manual
1.1 MB 		マニュアル 英語 v2.0 2018年12月6日 2018年12月6日
QIG for NPort 5200 Series
2.3 MB 		QIG (クイックインストールガイド) 英語 v8.0 2017年3月21日 2017年3月21日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB 		テクニカルノート 英語 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB 		テクニカルノート 英語 v1.0 2013年6月29日 2013年6月29日
Tech Note: Using DNP3 with the NPort Series
1.0 MB 		テクニカルノート 英語 v1.0 2012年3月29日 2012年3月29日
Tech Note: UDP Mode for NPort
173.2 KB 		テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB 		テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB 		テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB 		テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB 		テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB 		テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB 		テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB 		テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB 		テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
2D CAD for NPort 5210 TOP
433.8 KB 		2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5230 TOP
427.6 KB 		2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5232I TOP
255.8 KB 		2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5232 TOP
427.6 KB 		2D CAD 英語 1995年8月3日 1995年8月3日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット テクノロジーガイド

利用可能なモデル (8)

画像を表示
比較

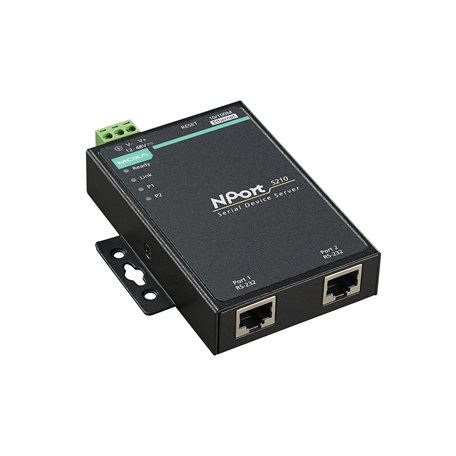

moxa-nport-5210-image.jpg | MoxaNPort 5210
比較
moxa-nport-5210-t-image.jpg | MoxaNPort 5210-T
比較
moxa-nport-5230-image.jpg | MoxaNPort 5230
比較

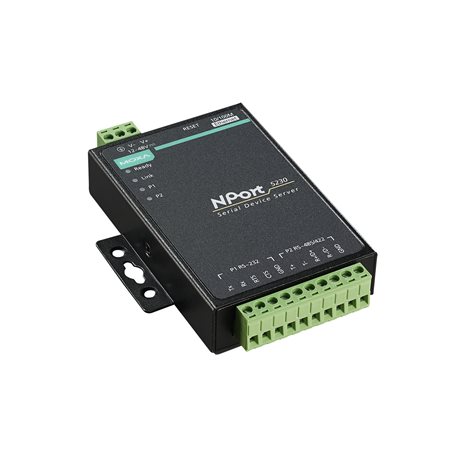

moxa-nport-5230-t-image.jpg | MoxaNPort 5230-T
Operating Temp.0 to 55°C-40 to 75°C0 to 55°C-40 to 75°C
Baudrate110 bps to 230.4 kbps110 bps to 230.4 kbps110 bps to 230.4 kbps110 bps to 230.4 kbps
Serial StandardsRS-232RS-232RS-232/422/485RS-232/422/485
Serial Isolation––––
No. of Serial Ports2222
Input Voltage12-48 VDC12-48 VDC12-48 VDC12-48 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較

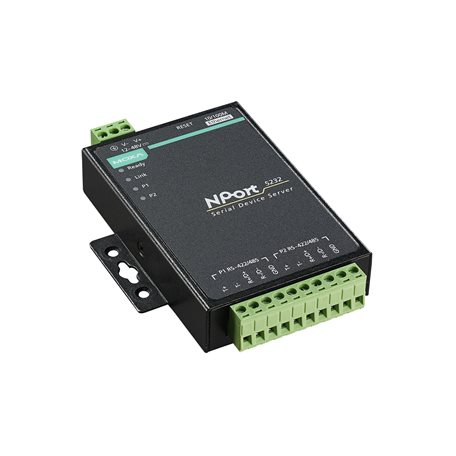

moxa-nport-5232-image.jpg | MoxaNPort 5232
比較
moxa-nport-5232-t-image.jpg | MoxaNPort 5232-T
比較
moxa-nport-5232i-image.jpg | MoxaNPort 5232I
比較

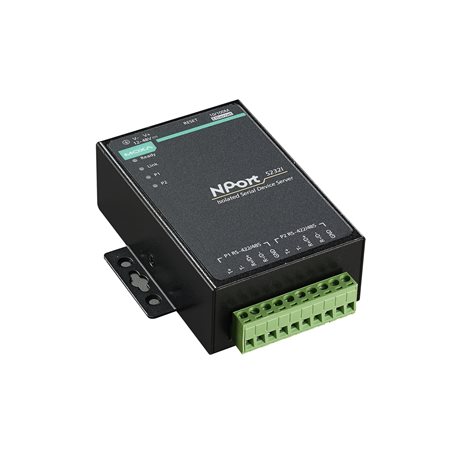

moxa-nport-5232i-t-image.jpg | MoxaNPort 5232I-T
Operating Temp.0 to 55°C-40 to 75°C0 to 55°C-40 to 75°C
Baudrate110 bps to 230.4 kbps110 bps to 230.4 kbps110 bps to 230.4 kbps110 bps to 230.4 kbps
Serial StandardsRS-422/485RS-422/485RS-422/485RS-422/485
Serial Isolation––2 kV2 kV
No. of Serial Ports2222
Input Voltage12-48 VDC12-48 VDC12-48 VDC12-48 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る

詳細

ファイル名: Firmware for Nport 6000 Series

バージョン: xx

SHA-512チェックサム: --checksum placeholder--

クリップボードにコピーされました。

登録してください

パスワードをお忘れですか？
ログイン
次回から自動的にログイン
メンバーではありませんか？ 今すぐ登録する


バッグに追加

バッグを見る

NPort 5200シリーズ

NPort 5210

moxa-nport-5210-image.jpg | Moxa

Buy online from our distributors

NPort 5200シリーズ

NPort 5210-T

moxa-nport-5210-t-image.jpg | Moxa

Buy online from our distributors

NPort 5200シリーズ

NPort 5230

moxa-nport-5230-image.jpg | Moxa

Buy online from our distributors

NPort 5200シリーズ

NPort 5230-T

moxa-nport-5230-t-image.jpg | Moxa

Buy online from our distributors

NPort 5200シリーズ

NPort 5232

moxa-nport-5232-image.jpg | Moxa

Buy online from our distributors

NPort 5200シリーズ

NPort 5232-T

moxa-nport-5232-t-image.jpg | Moxa

Buy online from our distributors

NPort 5200シリーズ

NPort 5232I

moxa-nport-5232i-image.jpg | Moxa

Buy online from our distributors

NPort 5200シリーズ

NPort 5232I-T

moxa-nport-5232i-t-image.jpg | Moxa

Buy online from our distributors
