NPort 5400シリーズ

4ポートRS-232/422/485シリアルデバイスサーバー

moxa-nport-5400-series-image-1-(1).jpg | Moxa
moxa-nport-5400-series-image-2-(1).jpg | Moxa
moxa-nport-5400-series-image-3-(1).jpg | Moxa
moxa-nport-5400-series-image-4-(1).jpg | Moxa
moxa-nport-5400-series-image-5-(1).jpg | Moxa
moxa-nport-5400-series-image-6-(1).jpg | Moxa
moxa-nport-5400-series-image-7-(1).jpg | Moxa

特徴および利点

  • 取り付けが簡単で使いやすいLCDパネル
  • 調整可能な終端とプルアップ/ダウン抵抗
  • ソケットモード:TCPサーバー、TCPクライアント、UDP
  • Telnet、Webブラウザ、Windowsユーティリティにより設定
  • ネットワーク管理のためのSNMP MIB-II
  • 2 kV絶縁保護(NPort 5430I/5450I/5450I-T)
  • -40~75℃の動作温度範囲(-Tモデル)

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

NPort® 5400デバイスサーバーは、シリアル - イーサネットアプリケーションに多くの便利な機能を提供します。たとえば、シリアルポートごとに独立した動作モード、簡単に設置できる使いやすいLCDパネル、デュアルDC電源入力、調整可能な終端およびプルアップ/ダウン抵抗などの機能があります。

最大4つのシリアルデバイスをネットワーク対応

NPort® 5400デバイスサーバーは、最大4つのシリアルデバイスを透過的にイーサネットネットワークに接続できて便利です。これにより、既存のシリアルデバイスを基本設定のみでネットワークに接続することができます。シリアルインターフェースとイーサネットインターフェース間のデータ転送は双方向です。NPort®デバイスサーバーを使用することで、現在のハードウェア投資を保護するだけでなく、将来のネットワーク拡張も可能になります。シリアルデバイスおよびネットワーク上に分散した管理ホスト両方の一元管理が可能です。

シリアルポートごとに独立した動作モード

NPort® 5400デバイスサーバーを使用すると、TCP/IPネットワーク経由のリモートデータポーリングやイベント処理用にさまざまなデバイスを接続することができます。NPort® 5400の各シリアルポートは独立して動作させることが可能で、高い汎用性を提供します。たとえば、ポート1はドライバーモード、ポート2はTCPサーバーモード、ポート3とポート4はTCPクライアントモードで動作させることが可能です。

取り付けが簡単で使いやすいLCDパネル

NPort® 5400の上面パネルにはLCDパネルが組み込まれており、データ入力、設定、操作モード選択用の4つのボタンがあります。LCDパネルにはサーバー名、シリアル番号、IPアドレスが表示され、IPアドレス、ネットマスク、ゲートウェイなどのパラメータを入力または変更することができます。(LCDパネルは広温度モデルでは使用できません。)

デュアルDC電源入力

NPort® 5400デバイスサーバーは、DCターミナルブロック入力とDC電源ジャック入力の両方を提供することで、デュアル電源をサポートしています。2種類の電源入力が提供されることで、ユーザーはさまざまなアプリケーションで柔軟に使用することができます。

調整可能な終端とプルアップ/ダウン抵抗

NPort 5400シリーズは、RS-485アプリケーション向けに調整可能な終端とプルアップ/ダウン抵抗を提供します。一部の重要な環境では、シリアル信号の反射を防止するために、終端抵抗が必要となることがあるかもしれません。そして、プルアップ/ダウン抵抗は、電気信号の整合性を維持するために、調整が必要なことがあります。全環境と汎用の互換性のある抵抗値のセットがないため、終端とプルアップ/ダウン抵抗値を設定するために、NPort® 5400は下部パネルに4セットのDIPスイッチを用意しています。

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Telnet Console, Windows Utility, Web Console (HTTP/HTTPS)

  • Management

    ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP

  • Filter

    IGMP v1/v2

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • Time Management

    SNTP

  • Connector

    NPort 5410/5450/5450-T/5450I/5450I-T: DB9 male
    NPort 5430/5430I: Terminal block

  • No. of Ports

    4

  • Serial Standards

    NPort 5410: RS-232
    NPort 5430 Series: RS-422, RS-485
    NPort 5450 Series: RS-232, RS-422, RS-485

  • Operation Modes

    Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, TCP Client, TCP Server, UDP

  • Baudrate

    Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

  • Isolation

    2 kV isolation for NPort 5430I/5450I/5450I-T

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Terminator for RS-485

    120 ohms

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    NPort 5410/5450/5450-T: 350 mA @ 12 VDC
    NPort 5430: 320 mA @ 12 VDC
    NPort 5430I: 530 mA @ 12 VDC
    NPort 5450I/5450I-T: 554 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • No. of Power Inputs

    2

  • Power Connector

    1 removable 3-contact terminal block(s)
    Power input jack

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Dimensions (with ears)

    181 x 103 x 33 mm (7.14 x 4.06 x 1.30 in)

  • Dimensions (without ears)

    158 x 103 x 33 mm (6.22 x 4.06 x 1.30 in)

  • Weight

    740 g (1.63 lb)

  • Interactive Interface

    LCD panel display (standard temp. models only)
    Push buttons for configuration (standard temp. models only)

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Maritime

    DNV-GL (standard temp. models only)

  • Medical

    EN 60601-1-2 Class B, EN 55011 (NPort 5410/5450/5450I only)

  • Safety

    UL 60950-1

  • Time

    NPort 5410: 310,331 hrs
    NPort 5430/5430I: 265,650 hrs
    NPort 5450/5450I: 206,903 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリーズ日
Firmware for NPort 5400 Series
850.2 KB
ファームウェア v3.14
2021年3月31日 2021年3月31日 リリースノート
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB
ドライバー v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2020年7月8日 2020年7月8日 リリースノート
Windows Driver Manager (for Windows 7, Server 2008, or later))
3.0 MB
ドライバー v3.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年7月6日 2020年7月6日 リリースノート
Real TTY drivers for Linux 2.x.x
92.2 KB
ドライバー v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 3.x.x
95.0 KB
ドライバー v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 4.x.x
95.4 KB
ドライバー v4.0
  • Linux Kernel 4.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 5.x.x
95.3 KB
ドライバー v5.0
  • Linux Kernel 5.x
2019年10月24日 2019年10月24日 リリースノート
Device Search Utility
1.1 MB
ユーティリティ v2.3
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2019年9月1日 2019年9月1日 リリースノート
Windows Driver Manager
2.6 MB
ドライバー v2.0
  • Windows 2000
  • Windows 2000
  • Windows 95
  • Windows 95
  • Windows 98
  • Windows 98
  • Windows 98 SE
  • Windows 98 SE
  • Windows ME
  • Windows ME
  • Windows NT
  • Windows NT
  • Windows Server 2003
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008
  • Windows Vista
  • Windows Vista
  • Windows XP
  • Windows XP
2019年7月31日 2019年7月31日 リリースノート
NPort Administration Suite for Windows 7, Server 2008 R2 or later
4.1 MB
ドライバー v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2019年2月11日 2019年2月11日 リリースノート
NPort Administration Suite for Windows Vista, Server 2008 or prior
4.1 MB
ドライバー v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年2月11日 2019年2月11日 リリースノート
Software Package for NPort 5400 Series (MXconfig Plugin)
484.2 KB
ソフトウェアパッケージ v1,1
2019年1月7日 2019年1月7日 リリースノート
Device Server Android API
18.1 MB
ドライバー v1.0
  • Android
2018年1月19日 2018年1月19日 リリースノート
MXview plugin for NPort 5000 Series
264.3 KB
ソフトウェアパッケージ v2.2.1
2012年12月25日 2012年12月25日 リリースノート
Driver for NPort 5400 Series (WinCE 5)
230.5 KB
ドライバー v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for NPort 5400 Series (WinXP Embedded)
1.2 MB
ドライバー v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 リリースノート
Driver for NPort 5400 Series (UNIX)
73.0 KB
ドライバー v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 リリースノート
Firmware for NPort 5400 Series (Rev. 1.x/2.x)
484.3 KB
ファームウェア v2.9
2011年9月12日 2011年9月12日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
Tech Note: The Security Hardening Guide for NPort 5000 Series
1.0 MB
テクニカルノート 英語 v1.0 2021年3月30日 2021年3月30日
Manual for NPort 5000 Series
16.3 MB
マニュアル 英語 v6.0 2020年7月20日 2020年7月20日
Tech Note: Real COM mode for NPort
423.5 KB
テクニカルノート 英語 v1.1 2020年4月30日 2020年4月30日
NPort 5400シリーズデータシート
5.0 MB
データシート 日本語 v1.4 2019年11月26日 2019年11月26日
QIG for NPort 5400 Series
735.8 KB
QIG (クイックインストールガイド) 英語 v7.1 2018年11月5日 2018年11月5日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
テクニカルノート 英語 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
テクニカルノート 英語 v1.0 2013年6月29日 2013年6月29日
Tech Note: Using DNP3 with the NPort Series
1.0 MB
テクニカルノート 英語 v1.0 2012年3月29日 2012年3月29日
Tech Note: UDP Mode for NPort
173.2 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
2D CAD for NPort 5410
219.2 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5430
236.6 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5430I
236.6 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5450
233.5 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for NPort 5450I
233.5 KB
2D CAD 英語 1995年8月3日 1995年8月3日

利用可能なモデル (7)

画像を表示

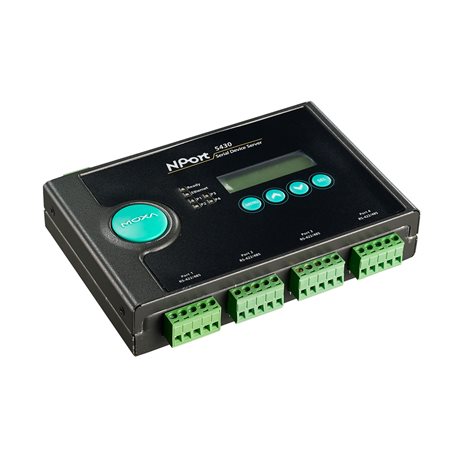

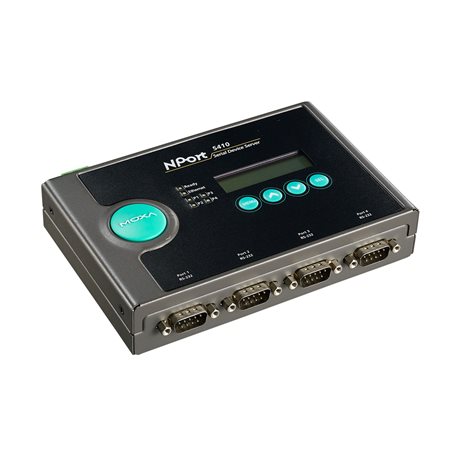

moxa-nport-5410-image.jpg | MoxaNPort 5410moxa-nport-5430-image.jpg | MoxaNPort 5430moxa-nport-5430i-image.jpg | MoxaNPort 5430Imoxa-nport-5450-image.jpg | MoxaNPort 5450
Serial InterfaceRS-232RS-422/485RS-422/485RS-232/422/485
Serial Interface ConnectorDB9 maleTerminal blockTerminal blockDB9 male
Serial Interface Isolation2 kV
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
Input Voltage12 to 48 VDC12 to 48 VDC12 to 48 VDC12 to 48 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る

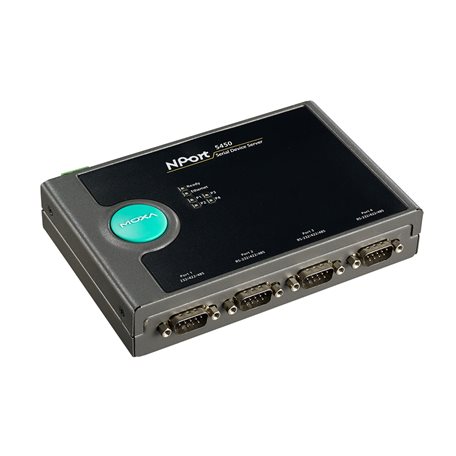

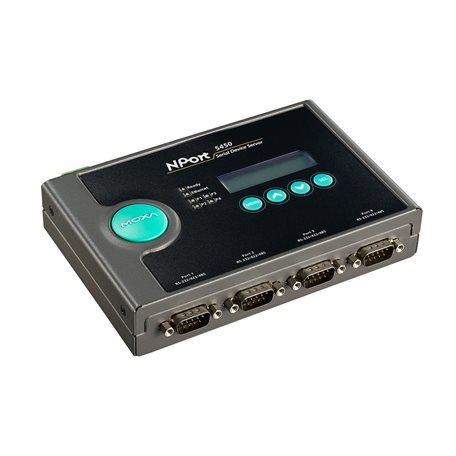

moxa-nport-5450-t-image.jpg | MoxaNPort 5450-Tmoxa-nport-5450i-image.jpg | MoxaNPort 5450Imoxa-nport-5450i-t-image.jpg | MoxaNPort 5450I-T
Serial InterfaceRS-232/422/485RS-232/422/485RS-232/422/485
Serial Interface ConnectorDB9 maleDB9 maleDB9 male
Serial Interface Isolation2 kV2 kV
Operating Temp.-40 to 75°C0 to 55°C-40 to 75°C
Input Voltage12 to 48 VDC12 to 48 VDC12 to 48 VDC
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
バッグに追加

NPort 5400シリーズ

NPort 5410

moxa-nport-5410-image.jpg | Moxa

Buy online from our distributors

NPort 5400シリーズ

NPort 5430

moxa-nport-5430-image.jpg | Moxa

Buy online from our distributors

NPort 5400シリーズ

NPort 5430I

moxa-nport-5430i-image.jpg | Moxa

Buy online from our distributors

NPort 5400シリーズ

NPort 5450

moxa-nport-5450-image.jpg | Moxa

Buy online from our distributors

NPort 5400シリーズ

NPort 5450-T

moxa-nport-5450-t-image.jpg | Moxa

Buy online from our distributors

NPort 5400シリーズ

NPort 5450I

moxa-nport-5450i-image.jpg | Moxa

Buy online from our distributors

NPort 5400シリーズ

NPort 5450I-T

moxa-nport-5450i-t-image.jpg | Moxa

Buy online from our distributors
