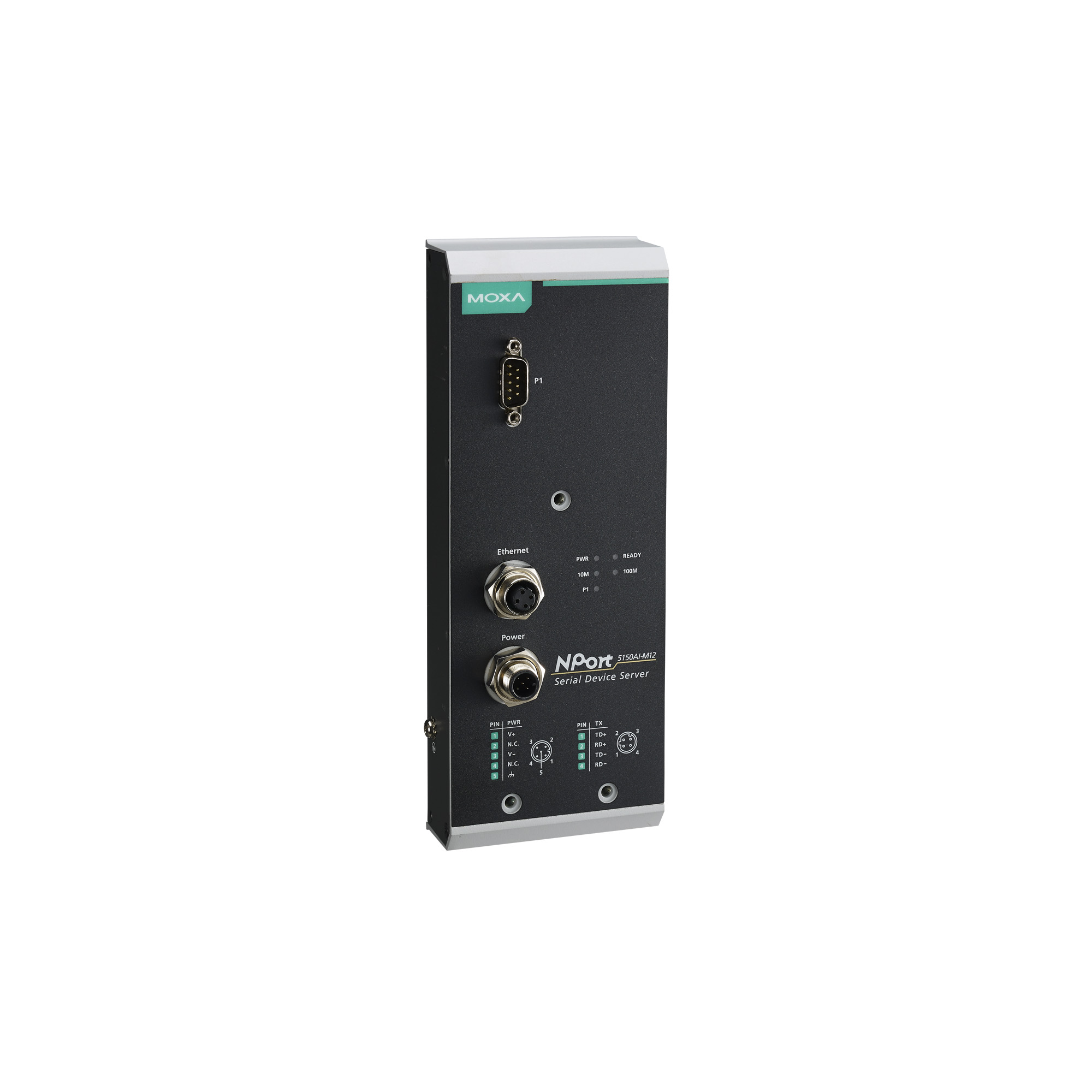

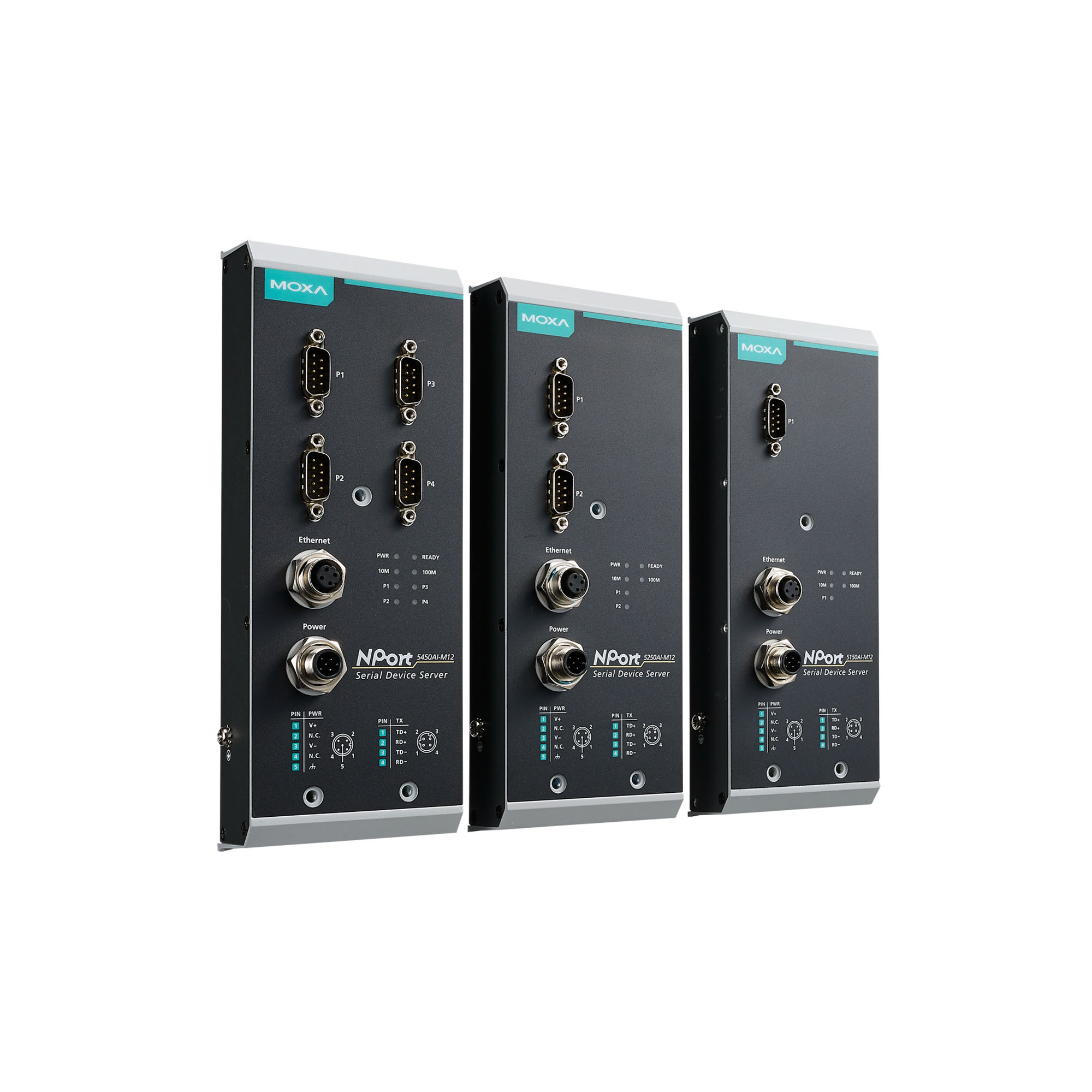

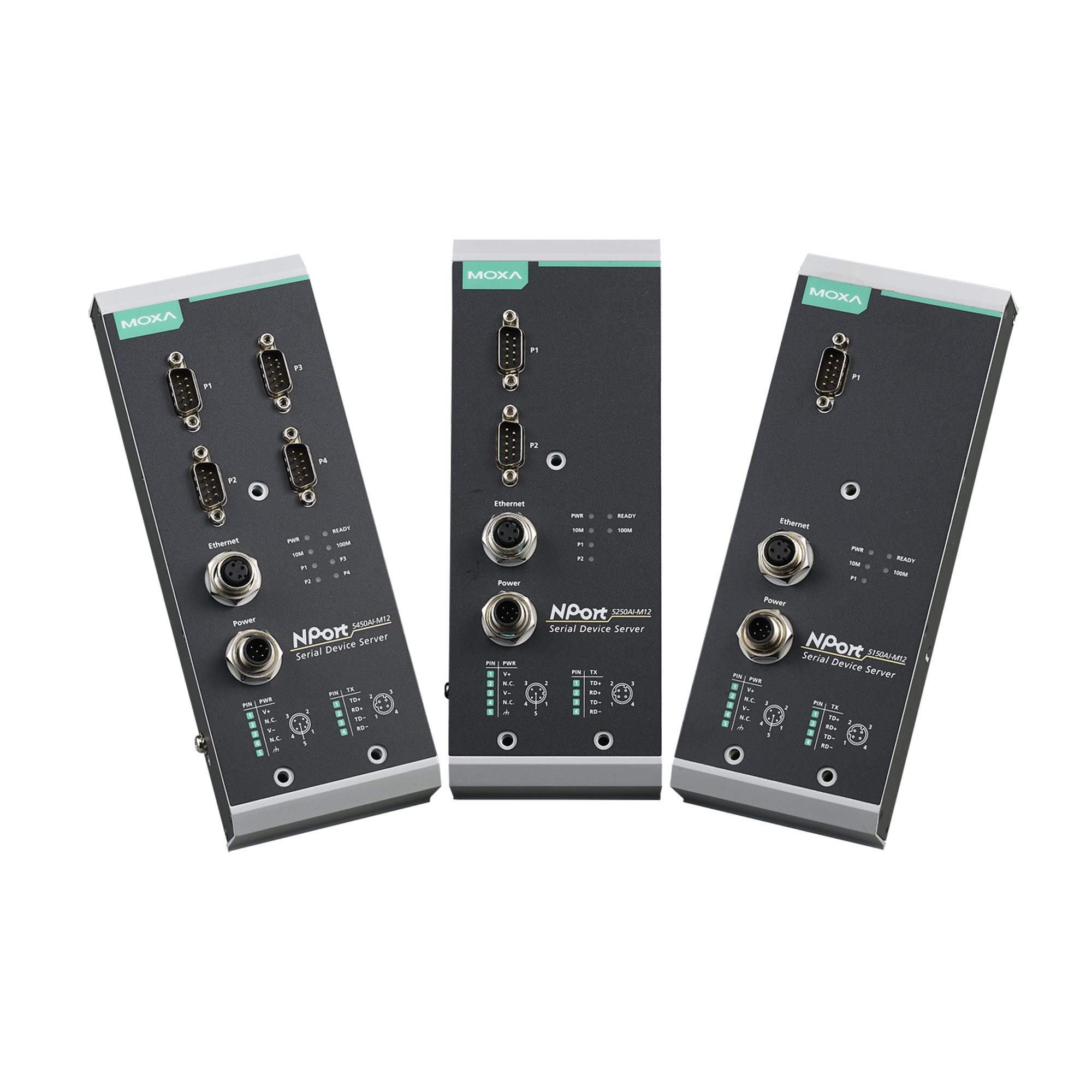

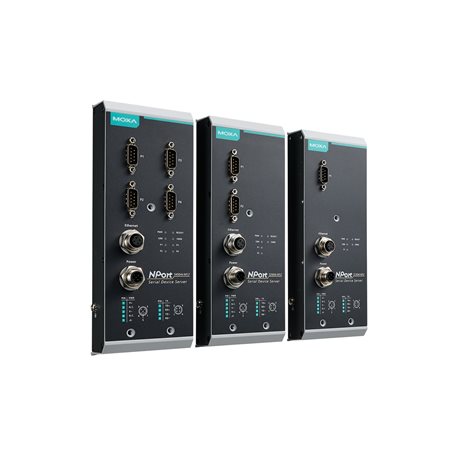

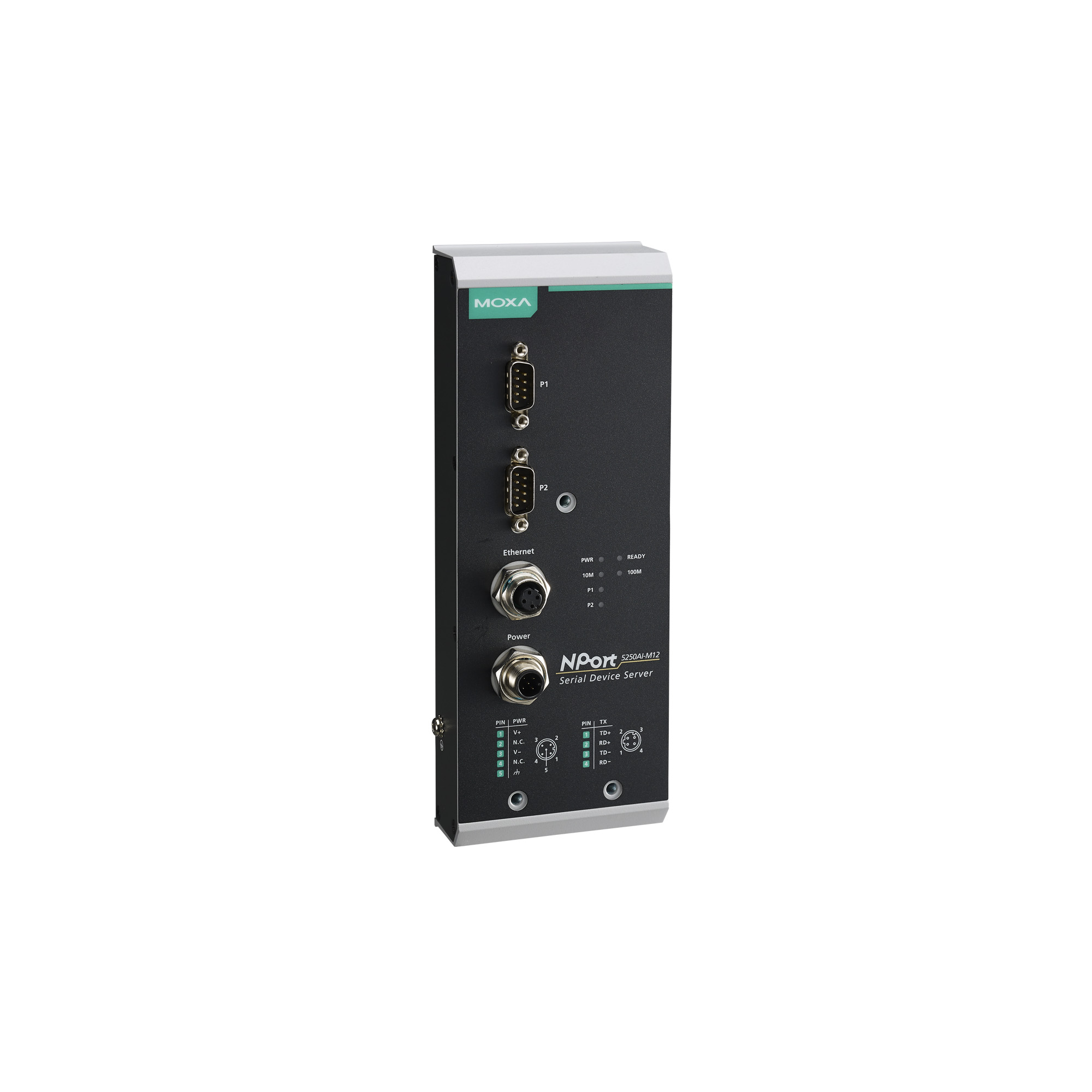

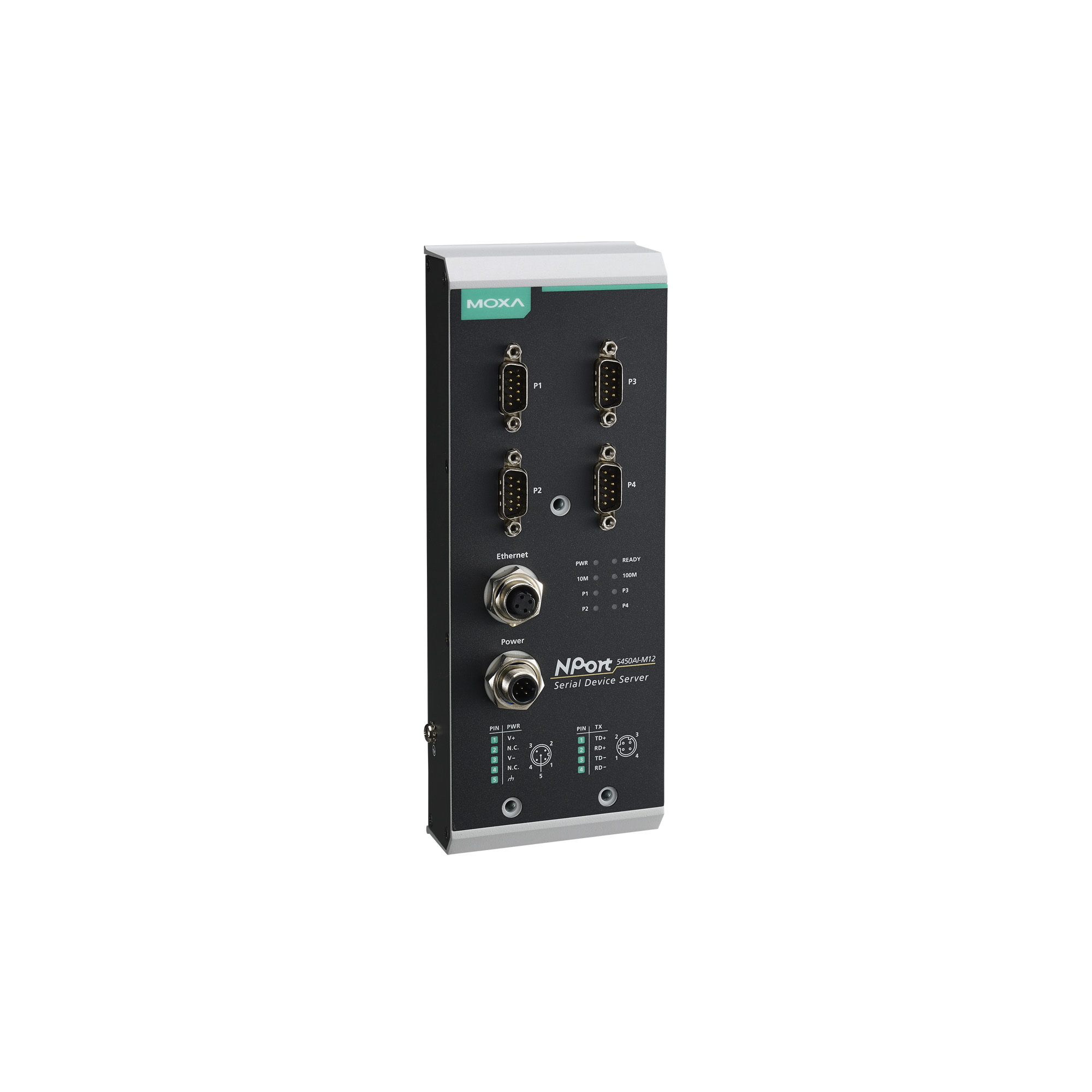

NPort 5000AI-M12シリーズ

鉄道の1、2、4ポートのRS-232/422/485シリアルデバイスサーバー

moxa-nport-5000ai-m12-series-image-1-(1).jpg | Moxa
moxa-nport-5000ai-m12-series-image-2-(1).jpg | Moxa
moxa-nport-5000ai-m12-series-image-3-(1).jpg | Moxa
moxa-nport-5000ai-m12-series-image-4-(1).jpg | Moxa
moxa-nport-5000ai-m12-series-image-5-(1).jpg | Moxa

機能と特長

  • すばやい3ステップのWebベースの設定
  • COMポートグルーピングとUDPマルチキャストのアプリケーション
  • WindowsおよびLinux用のReal COM/TTYドライバー
  • 標準のTCP/IPインターフェースと多様なTCPとUDPの操作モード
  • EN 50121-4に準拠
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155標準規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • M12コネクタとIP40金属製筐体
  • シリアル信号の2 kV絶縁

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

NPort® 5000AI-M12シリアルデバイスサーバーは、瞬時にシリアルデバイスをネットワークに対応できるようにし、ネットワークのどこからでもシリアルデバイスへ直接アクセスできるようにするために、設計されています。 さらに、NPort 5000AI-M12は、EN 50121-4およびEN 50155のすべての必須セクションに準拠していて、動作温度、電源の電圧、サージ、ESD、振動などがカバーされています。これにより、高レベルの振動が運用環境で存在する車両やウェイサイドの用途に最適となっています。



3ステップのWebベースの設定

NPort 5000AI-M12の3ステップのWebベースの設定ツールは分かりやすく使いやすいです。NPort 5000AI-M12のWebコンソールは、ユーザーを3つのシンプルな設定ステップに導きます。これらは、シリアル-イーサネットアプリケーションをアクティベートするために必要です。 このすばやい3ステップのWebベースの設定により、ユーザーは平均で30秒しかかけずに、NPortの設定を完了し、アプリケーションを有効にできます。このため、時間と労力を大幅に削減できます。



トラブルシューティングが簡単

NPort 5000AI-M12デバイスサーバーは、イーサネットを介してすべてのユニットを監視するために使用できるSNMPをサポートします。各ユニットは、ユーザー定義のエラーが発生するときに、SNMPマネージャーにトラップメッセージを自動的に送信するように、設定できます。SNMPマネージャーを使用しないユーザーの場合は、メールのアラートを代わりに送信できます。ユーザーは、MoxaのWindowsユーティリティかWebコンソールを使用して、アラートのトリガーを定義できます。例えば、ウォームスタート、コールドスタート、パスワード変更によりアラートをトリガーできます。



  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    1

  • Configuration Options

    Telnet Console, Web Console (HTTP/HTTPS), Windows Utility

  • Management

    ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP

  • Filter

    IGMP v1/v2

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • Connector

    DB9 male

  • No. of Ports

    NPort 5150AI-M12 Series: 1
    NPort 5250AI-M12 Series: 2
    NPort 5450AI-M12 Series: 4

  • Serial Standards

    RS-232, RS-422, RS-485

  • Baudrate

    Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Current

    NPort 5150AI-M12 Series: 310 mA @ 12 VDC
    NPort 5250AI-M12 Series: 360 mA @ 12 VDC
    NPort 5450AI-M12 Series: 440 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • Note

    Compliant with EN 50155 on 24/48 VDC

  • Power Connector

    M12 A-coded 5-pin male connector

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Dimensions

    80 x 216.6 x 52.9 mm (3.15 x 8.53 x 2.08 in)

  • Weight

    686 g (1.51 lb)

  • Protection

    NPort 5000AI-M12-CT Series: PCB Conformal Coating

  • Operating Temperature

    Standard Models: -25 to 55°C (-13 to 131°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4

  • Safety

    UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    NPort 5150AI-M12 Series: 789,341 hrs
    NPort 5250AI-M12 Series: 639,622 hrs
    NPort 5450AI-M12 Series: 467,777 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
