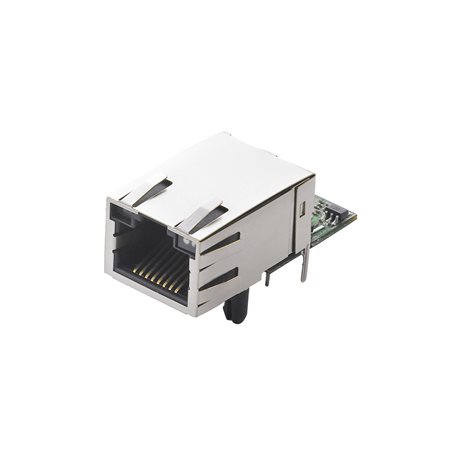

MiiNePort E1シリーズ

10/100 Mbps組み込み式シリアルデバイスサーバー

moxa-miineport-e1-series-image-1-(1).jpg | Moxa

機能と特長

RJ45コネクタと同じサイズ- わずか33.9 x 16.25 x 13.5 mm
非常に低い消費電力
Moxaの第2世代SoCであるMiiNeを使用
NetEZ技術により非常に容易な統合が可能
Real COM、RFC2217、TCP、UDPの様々な操作モード

認証

製品紹介

MoxaのMiiNePort E1組み込みデバイスサーバーは、洗練されたネットワーク接続を最低限の統合の労力でシリアルデバイスへ追加したいメーカーのために設計されています。MiiNePort E1にはMoxaの第2世代SoCであるMiiNeが搭載されています。これは、10/100 Mbpsのイーサネット、最大921.6 kbpsのシリアルボーレート、すぐに使用できる動作モードの多様な選択肢をサポートしていて、少量の電力しか必要としません。Moxaの革新的NetEZ技術を使用することにより、標準シリアルインターフェースのデバイスをイーサネット対応のデバイスに直ちに変換するために、MiiNePort E1を使用できます。さらに、MiiNePort E1はRJ45コネクタのサイズであるため、既存のシリアルデバイスのすべてに容易に対応することができます。

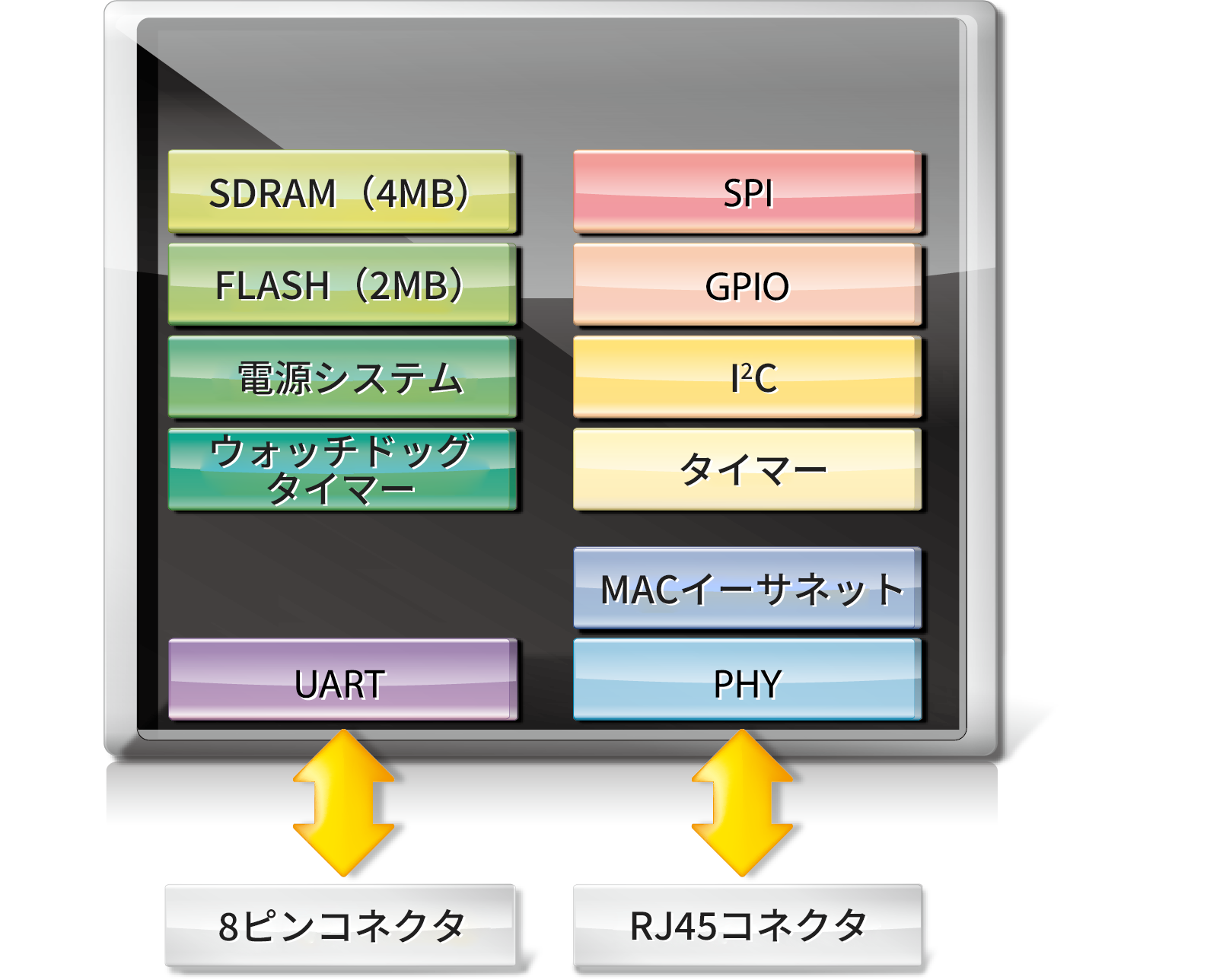

Moxaの第2世代SoC

競合他社より優位に立つための組み込みシリアル-イーサネットソリューションをメーカーに提供するために、MiiNeは作成されています。SoCにMiiNeを使用するMiiNePort E1は、世界最小の埋め込みデバイスサーバーの1つで、類似するどの商品よりも低消費電力です。MiiNeには以下の機能があります。

1ポートまたは2ポートのシリアル-イーサネットアプリケーション向けに設計されています
32ビットArm 7コアを使用
Moxa独自の高度なUART技術を使用
2 MBフラッシュメモリと4 MB SDRAMメモリを内蔵

NetEZ技術

MoxaのNetEZ技術により、MiiNePort E1は最も使いやすい組み込みデバイスサーバーの1つとなっています。最小の統合作業のみが必要な使いやすいソリューションであることが保証されています。MoxaのNetEZ技術は、シリアルデバイスのメーカーに、イーサネット機能をシリアルデバイスへ統合するための幅広い範囲の強力なツールを提供します。これらのツールには、EXTrigger、MCSC（マルチチャネルシリアル通信）、シリアル通信モード（SCM）、AutoCFGが含まれています。EXTriggerでは、EXTriggerボタンを押すだけで、デバイスのリセットと再起動が瞬時に行え、トラブルシューティングが非常に簡単になります。デバイスのケースを開いたり、動作を中断させたりする必要はありません。MCSCは、マルチタスクのアプリケーションに対して、デュアル接続とデュアルチャネルを提供します。これにより、デバイスはサーバーとクライアントの両方の機能を同時に担うことができます。MiiNePortの使いやすいSCMを利用すると、ユーザーはシリアルデバイス内のシリアル通信を通じてネットワークを設定できます。この機能は、オンサイトのトラブルシューティングをインターネット接続なしで行うためのもう1つのオプションとなっています。AutoCFGを利用すると、デフォルト設定を複数のモジュールに同時に行うためのマスコンフィギュレーションソフトウェアによる自動設定が可能になります。この技術は、ソリューションの市場投入までの時間を短縮できるだけでなく、手動設定でのエラーを防止することもできます。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

CPU

32-bit Arm Core

Flash

2 MB
SDRAM

4 MB

Configurable DIO Channels (by software)

1
Digital Input Channels

1
Digital Output Channels

1

10/100BaseT(X) Ports, Auto MDI/MDI-X

8-pin RJ45
Magnetic Isolation Protection

1.5 kV (built-in)

Configuration Options

Web Console (HTTP), Windows Utility, Telnet Console, Serial Console
Management

ARP, BOOTP, Device Search Utility (DSU), DHCP Client, HTTP, IPv4, SMTP, SNMPv1, TCP/IP, Telnet, TFTP, ICMP
Windows Real COM Drivers

Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Linux Real TTY Drivers

Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
Fixed TTY Drivers

SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Android API

Android 3.1.x and later

No. of Ports

1
Serial Standards

TTL
Operation Modes

MiiNePort E1 Series: Real COM mode, RFC2217 mode, TCP Client mode, TCP Server mode, UDP mode
MiiNePort E1-SDK: Real COM mode, Ethernet Modem mode
Baudrate

MiiNePort E1 Series: 50 bps to 230.4 kbps
MiiNePort E1-H/-SDK Series: 50 bps to 921.6 kbps
Data Bits

5, 6, 7, 8
Stop Bits

1, 1.5, 2
Parity

None, Even, Odd, Space, Mark
Flow Control

None, RTS/CTS, XON/XOFF

TTL
- • TxD, RxD, RTS, CTS, RST (reset circuit), GND

NetEZ Functions

ExTrigger, SCM (Serial Command Mode), AutoCFG, MCSC (Multi-Channel Serial Communication)

Serial to Ethernet Sample Source Code

MiiNePort E1-SDK (Integrated in MiiNePort-IDE):
1.TCP Server Echo
2.TCP Server to Serial (Single connection)
3.TCP Server to Serial (Multi-connection)
4.TCP Client Echo
5.TCP Client to Serial (Startup)
6.TCP Client to Serial (Any character)
7.TCP Client to Serial (Designed destination TCP/IP port from serial)
8.UDP Echo
9.UDP to Serial

Input Current

MiiNePort E1 Series: 160 mA @ 3.3 VDC max.
MiiNePort E1-H/-SDK Series: 195 mA @ 3.3 VDC max.
Input Voltage

3.3 VDC

Dimensions

MiiNePort E1-ST/-SDK Series: 140 x 100 mm (5.51 x 3.94 in)
MiiNePort E1/E1-H/E1-SDK Series: 33.9 x 16.25 x 13.5 mm (1.33 x 0.64 x 0.53 in)
Weight

MiiNePort E1/E1-H/E1-SDK Series: 9 g (0.02 lb)
Form Factor Type

Drop-in modules

Operating Temperature

Standard models: 0 to 55˚C (32 to 131˚F)
Wide Temp. models: -40 to 85˚C (-40 to 185˚F)
Storage Temperature (package included)

-40 to 60°C (-40 to 140°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class B
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
Environmental Testing

IEC 60068-2-1
IEC 60068-2-3
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6

Green Product

RoHS, CRoHS, WEEE

Time

5,515,294 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Windows Driver Manager (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified) 3.4 MB	ドライバー	13E444640DB4A5767E536F516FF01B7A9CC19FE7F9E9205F12E8F1067460700758BD5792B7FFAA40E5C78AB7418553FBC31DA2BEA48B4A1FD1AF17DEFF0B29F2 SHA-512	v3.4	Windows 10 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2022年1月24日 2022年1月24日リリースノート
Windows Driver Manager (Windows 11 and Windows Server 2022 and later, WHQL certified) 3.2 MB	ドライバー	9A3E84FCD9F0DD4921B4FADFCB6B27B049CCA85D126734942C392CADD9278DD3C709AB7451C74C68599C73B90D8558F7E5156FB293C1CBBB4402FFF30BD84E50 SHA-512	v4.0	Windows 11 Windows Server 2022	2022年1月24日 2022年1月24日リリースノート
Real TTY drivers (Linux Kernel 4.x) 139.3 KB	ドライバー	3CB71D7672A822F47972C0EAB716D8397A9241BBC4C7CCBD02BCEAF6D44612A46A4152F82C380F057109DD1AC9E0C06744CDBFF039842C976414B977F18409BF SHA-512	v4.1	Linux Kernel 4.x	2021年8月4日 2021年8月4日リリースノート
Real TTY drivers (Linux Kernel 5.x) 140.8 KB	ドライバー	302984B4379CAD0DED4E63901C8E0F033D051011F12C0BFD7A83F437B831328B7EC2782CD8E35A4A4AD9FFFC9FDEF0038571E26BD443282AB66BE19C08FC49E9 SHA-512	v5.1	Linux Kernel 5.x	2021年8月4日 2021年8月4日リリースノート
Device Search Utility 1.1 MB	ユーティリティ	710DF9752C10185ED4016DF1CAC76CD614E5A69C9FD2A3738E5D04E4CD3783597C3E7BB72425A565121A7B8352618BD5F7592AE4F081BF74707F1ADF1BFA4A96 SHA-512	v2.4	Windows 10 Windows 2000 Windows 7 Windows 8 Windows 8.1 Windows 95 Windows 98 SE Windows ME Windows NT Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Vista Windows XP	2021年3月31日 2021年3月31日リリースノート
Serial Device Server Driver for macOS (macOS 10.12 to 10.15) 492.2 KB	ドライバー	2A5690B3D55FA568F504B4428D05A683DF6F918E03AA775B3D29B5898896C70D498D3D0453501291B2C8906A12F77598E75130644D85044D584D61393598559E SHA-512	v1.0	macOS 10.12 macOS 10.13 macOS 10.14 macOS 10.15	2020年7月8日 2020年7月8日リリースノート
Real TTY drivers for Linux 2.x.x 92.2 KB	ドライバー	E1DE344CAB9DC95DCCDABB25E0AC77EACB0D49C5E49E864DB555A4BFDFB94A8FDED968DE193943EA06A398654D5403BA0230EF36543589EF348D664A7002AE34 SHA-512	v2.0	Linux Kernel 2.4.x Linux Kernel 2.6.x	2019年10月24日 2019年10月24日リリースノート
Real TTY drivers for Linux 3.x.x 95.0 KB	ドライバー	7F8528FCECA63D7B0D6DC642DBE9A8109CA123539FC861EA3AEA21C55BD1399C78AA5E925A8D3CF9F5BC47ADD0BA958FD23C70EFC99D24B247674712EAF7EBE2 SHA-512	v3.0	Linux Kernel 3.x	2019年10月24日 2019年10月24日リリースノート
Utility for MiiNePort E1 Series (MiiNePort-IDE) 138.8 MB	ユーティリティ	6DB5BF4EB4322853A12D308B970DA934D4255E50C87CCFA7DB6D97DA878FDC51B8D089477D3BECF69F17D9ABF380069E835F81FF165D12DCCF8DF02346E18A68 SHA-512	v1.0	Windows 7 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Vista Windows XP	2019年4月12日 2019年4月12日リリースノート
Driver for MiiNePort E1 Series (TTY driver for Unix) 73.0 KB	ドライバー	14B2FDD2D55F69D4910D6DDCA9B63C14AC9F818373889BCAD224327E710071A4269E16EB0DCAA0E107430A03BB974427473B170DA4DCB3BC07CF4C90A4D4A153 SHA-512	v3.5	FreeBSD 5.x FreeBSD 6.x FreeBSD 7.x HP-UX IBM AIX 5.3 Mac OS X QNX 4.x QNX 6.x SCO OpenServer 5 SCO OpenServer 6 SCO UnixWare 7 Solaris 10	2019年1月18日 2019年1月18日リリースノート
Windows Driver Manager (Windows Vista, Server 2008, and prior) 2.6 MB	ドライバー	4340A70D93E824C9B6FF6034E3322BD0DE5FDAA27CC3BA2B0F0276DCF313AA1DE22B091610EF686F697774EE215AC0028EE0AB3239734334A49A6A1FEBE77804 SHA-512	v2.0	Windows 2000 Windows 95 Windows 98 Windows 98 SE Windows ME Windows NT Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2018年8月23日 2018年8月23日リリースノート
Device Server Android API 18.1 MB	ドライバー	15D1B50B86970AB65050F7FE8B2268E36513270E7126B5BFB0400C4BA78F109EB7D6DE9BEDC6F8E22C7134BFB7AB2A20C0109FA23AF863A3D62E6BE8A7282284 SHA-512	v1.0	Android	2018年1月19日 2018年1月19日リリースノート
Firmware for MiiNePort E1 Series 637.2 KB	ファームウェア	33B190466E91824354360ABF0EDD5AC705E2FD98CE71AE0599705F8175CAE4885150C29AA2EBAAC8BF4ED287A0BC3E31AAC47C3753E6629C8E7FE2F12680FB3F SHA-512	v1.8		2016年11月30日 2016年11月30日リリースノート
Driver for MiiNePort E1 Series (WinCE 5) 230.5 KB	ドライバー	00DD2467DE2439BBAADAA004964C685C92DA2495C38B2CCBEBDED8DBA035FA42E82AF4CFF8AEA4C80CC571CA46AAE1259E777F42E62CF813D3C8603E64507779 SHA-512	v1.6	Windows CE 5.0 Windows CE 6.0	2012年11月14日 2012年11月14日リリースノート
PComm Lite - Serial Communication Tool for Windows 1.6 MB	ユーティリティ	1033555948012595FB0D4A9EA4949CBEA7E5CE0585383E772935016CA2F171990DB5A10EE0732372AD9293152C6B634DBFA96F19D9EA2B7516845214DF61312E SHA-512	v1.6	Windows 2000 Windows 7 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Vista Windows XP	2012年5月13日 2012年5月13日リリースノート
Driver for MiiNePort E1 Series (WinXP Embedded) 1.2 MB	ドライバー	51DC8EDE78353F3080BCDB8370EB56C4FEC50D814005DDE835072A4AD3B2FD4D08166EB5490E5C84F686D625004A05763FFD23787B0DF36DD93CF4AE95C4F358 SHA-512	v1.14	Windows XP Embedded	2012年4月4日 2012年4月4日リリースノート
Software Package for MiiNePort E1 Series (DIO Tester) 111.3 KB	ソフトウェアパッケージ	8D33F8DB35F251AB87492259C2B63DA5147DC8C7DC9B1EDF6C138DE678A5D79B6A38CA05126743DAB3D171F63EBCA5E5BEB81FE94F2CBA1617F3EBBC9837CBDB SHA-512	v2.1	Windows 2000 Windows 95 Windows 98 Windows NT Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2009年9月28日 2009年9月28日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Manual for MiiNePort E1 Series (SDK) 5.2 MB	マニュアル	英語	v4.1	2022年1月20日 2022年1月20日
Manual for MiiNePort E1 Series 8.5 MB	マニュアル	英語	v8.1	2022年1月20日 2022年1月20日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms 372.3 KB	テクニカルノート	英語	v1.0	2021年8月5日 2021年8月5日
QIG for MiiNePort E Series 2.4 MB	QIG (クイックインストールガイド)	英語	v1.2	2021年5月18日 2021年5月18日
QIG for MiiNePort E Series SDK 880.0 KB	QIG (クイックインストールガイド)	英語	v1.1	2021年5月18日 2021年5月18日
Tech Note: Real COM mode for NPort 423.5 KB	テクニカルノート	英語	v1.1	2020年4月30日 2020年4月30日
MiiNePort E1シリーズデータシート 3.5 MB	データシート	日本語	v1.3	2020年3月4日 2020年3月4日
Tech Note: NPort Real COM Mode for DNP3 Applications 1.9 MB	テクニカルノート	英語	v1.0	2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort 311.3 KB	テクニカルノート	英語	v1.0	2013年6月29日 2013年6月29日
Tech Note: MiiNePort Dual-Channel Multitasking With MCSC 933.1 KB	テクニカルノート	英語	v1.0	2012年6月29日 2012年6月29日
Manual for MiiNePort E1 Series (E1-ST board BOM file) 37.0 KB	マニュアル	英語	v1.0	2012年6月13日 2012年6月13日
2D CAD for MiiNe E1 804.4 KB	2D CAD	英語		2012年5月31日 2012年5月31日
Tech Note: Auto-configuration of the MiiNePort Series 515.7 KB	テクニカルノート	英語	v1.0	2012年5月30日 2012年5月30日
Manual for MiiNePort E1 Series (Schematic Design Guide) 44.1 KB	マニュアル	英語	v1.0	2010年8月23日 2010年8月23日
Tech Note: Reverse Telnet Mode for NPort 204.6 KB	テクニカルノート	英語	v1.0	2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort 224.4 KB	テクニカルノート	英語	v1.0	2009年11月3日 2009年11月3日
Tech Note: UDP Mode for NPort 173.2 KB	テクニカルノート	英語	v1.0	2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT 482.6 KB	テクニカルノート	英語	v1.0	2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode 116.6 KB	テクニカルノート	英語	v1.0	2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode 211.4 KB	テクニカルノート	英語	v1.0	2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort 253.0 KB	テクニカルノート	英語	v1.0	2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort 204.2 KB	テクニカルノート	英語	v1.0	2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort 207.6 KB	テクニカルノート	英語	v1.0	2009年5月21日 2009年5月21日

利用可能なモデル (7)

画像を表示

	比較 MiiNePort E1	比較 MiiNePort E1-H	比較 MiiNePort E1-T	比較 MiiNePort E1-H-T
No. of Serial Ports	1	1	1	1
Supported Baudrates	50 bps to 230.4 kbps	50 bps to 921.6 kbps	50 bps to 230.4 kbps	50 bps to 921.6 kbps
Operating Temp.	0 to 55°C	0 to 55°C	-40 to 85°C	-40 to 85°C
With Evaluation Board	–	–	–	–
With Software Development Kit	–	–	–	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

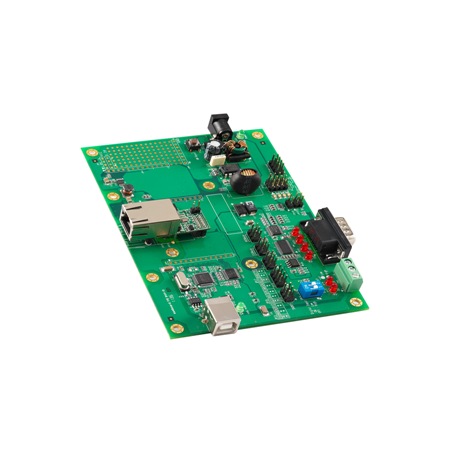

	比較 MiiNePort E1-ST	比較 MiiNePort E1-ST (w/o module)	比較 MiiNePort E1-SDK
No. of Serial Ports	1	1	1
Supported Baudrates	50 bps to 921.6 kbps	50 bps to 921.6 kbps	50 bps to 921.6 kbps
Operating Temp.	0 to 55°C	0 to 55°C	0 to 55°C
With Evaluation Board	✓	✓	✓
With Software Development Kit	–	–	✓
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
