MiiNePort E2シリーズ

10/100 Mbps組み込み式シリアルデバイスサーバー

moxa-miineport-e2-series-image-1-(1).jpg | Moxa
moxa-miineport-e2-series-image-2-(1).jpg | Moxa
moxa-miineport-e2-series-image-3-(1).jpg | Moxa

特徴および利点

  • 最小の組み込み式デバイスサーバーが利用可能。わずか29x17x12.6mm
  • 3.3~5 VDCシステム電源に対してEZPowerをサポート
  • 非常に低い電力消費の環境に優しい設計
  • Moxaの高品質で信頼性の高い第2世代のMiiNe SoCを使用
  • MiiNePort NetEZ技術により統合を非常に簡単に
  • Real COM/TCP/UDP/RFC2217/MCSCなどのオペレーションモードの汎用性

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのMiiNePort E2シリーズ組み込み式デバイスサーバーは、最小の統合の労力でシリアルデバイスへ洗練されたネットワーク接続を追加したいメーカー向けに設計されています。MiiNePort E2には、MiiNeというMoxaの第2世代のSoCがあります。これは、10/100 Mbpsイーサネットをサポートし、最大921.6 kbpsのシリアルボーレートを提供し、すぐに利用できるオペレーションモードの様々な選択肢を提供しますが、最小の電力量しか必要としません。Moxaの革新的なNetEZ技術により、MiiNePort E2は標準的なシリアルインターフェースで任意のデバイスをイーサネット対応のデバイスに変換できます。さらに、MiiNePort E2は、RJ45コネクタなしの最小の組み込み式デバイスサーバーです。これにより、既存のシリアルデバイスのほとんどへフィットするのが簡単になります。

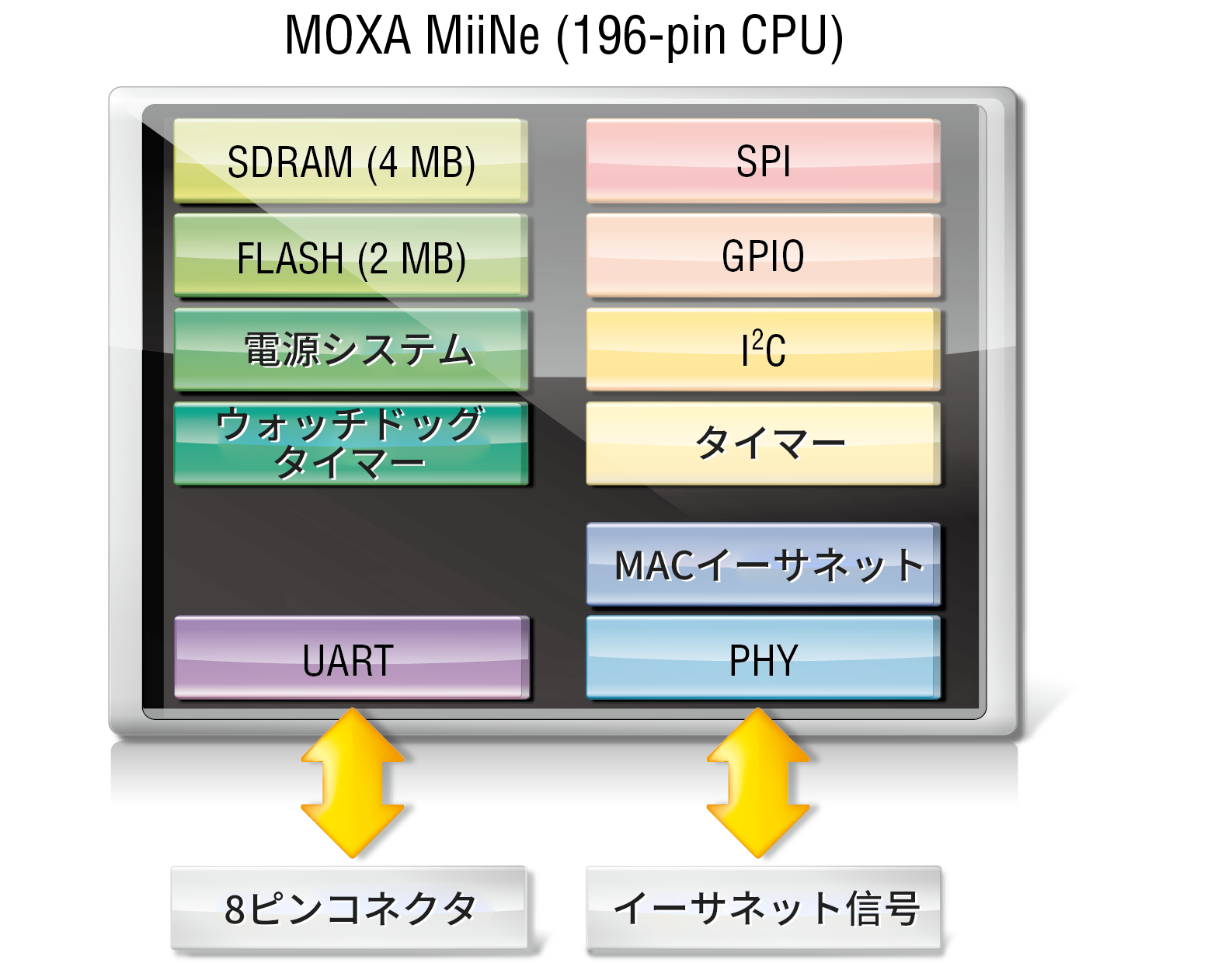

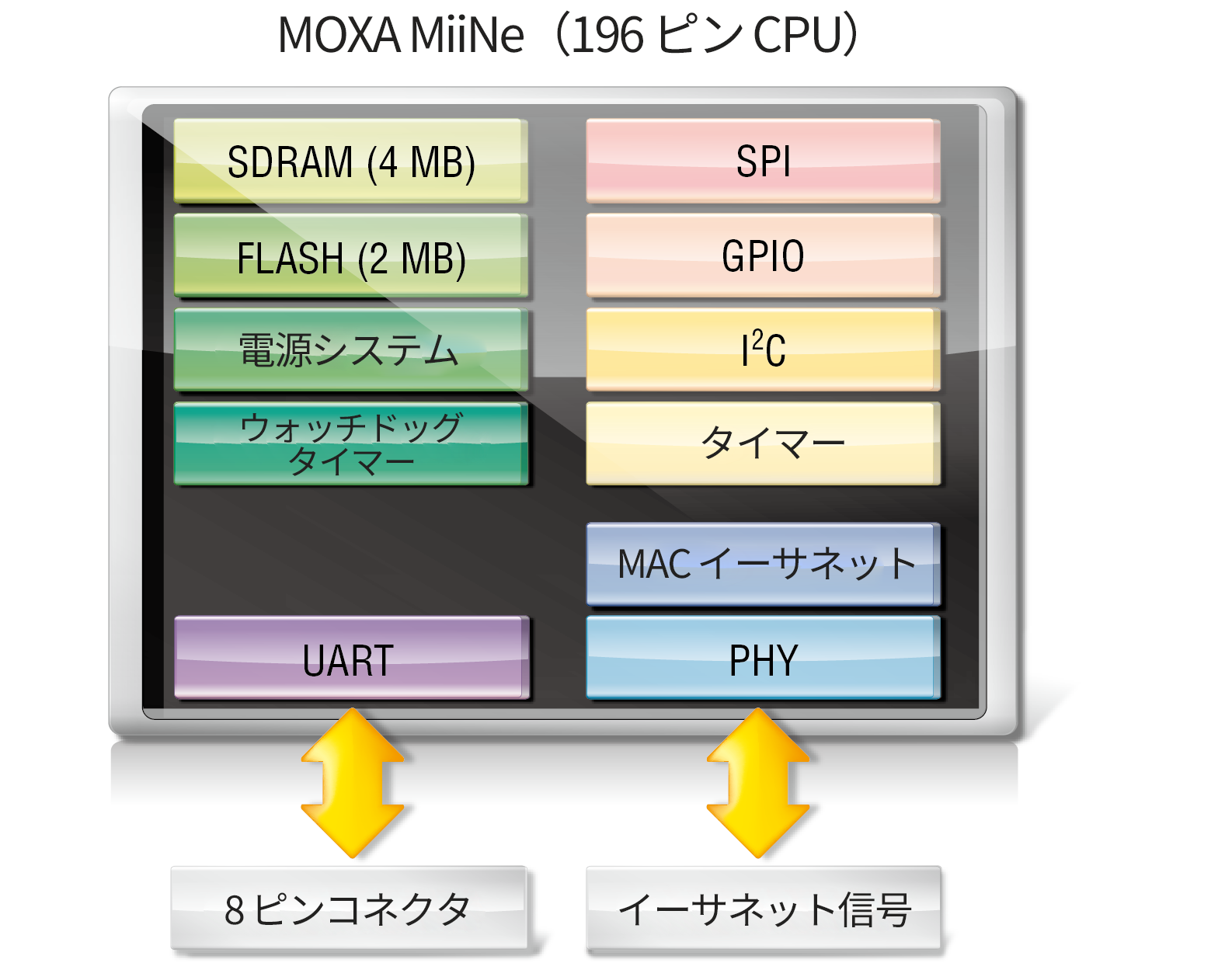

Moxaの第2世代SoC

MiiNeは、競合優位性のある組み込み式シリアル-イーサネットソリューションをメーカーに提供するために開発されました。MiiNePort E2はSoCにMiiNeを使用し、世界で最小の組み込み式デバイスサーバーの1つとなっています。これは、類似製品の中で、電源消費が最小です。MiiNeの機能には以下のものが含まれます。

  • コスト効率の高いシリアル-イーサネット変換

  • Armコア

  • 高度なUART技術

  • 内部2 Mbフラッシュと4 MB SDRAMのメモリ







  • CPU

    32-bit Arm Core

  • Flash

    2 MB

  • SDRAM

    4 MB

  • Configurable DIO Channels (by software)

    4

  • 10/100BaseT(X) Ports, Auto MDI/MDI-X

    4-pin pin header

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    Web Console (HTTP), Windows Utility

  • Management

    ARP, BOOTP, Device Search Utility (DSU), DHCP Client, IPv4, SMTP, SNMPv1, TCP/IP, Telnet, TFTP, UDP, ICMP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • No. of Ports

    1

  • Serial Standards

    TTL

  • Operation Modes

    MiiNePort E2 Series: Real COM mode, RFC2217 mode, TCP Client mode, TCP Server mode, UDP mode, Ethernet Modem mode, MCSC mode
    MiiNePort E2-SDK: Real COM mode, Ethernet Modem mode

  • Baudrate

    MiiNePort E2 Series: 50 bps to 230.4 kbps
    MiiNePort E2-H/-SDK Series: 50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, DTR/DSR, XON/XOFF

  • TTL

    • • TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (reset circuit), GND
  • NetEZ Functions

    EZPower, EZPage, SCM (Serial Command Mode), AutoCFG, MCSC (Multi-Channel Serial Communication)

  • Serial to Ethernet Sample Source Code

    MiiNePort E2-SDK (Integrated in MiiNePort-IDE):
    1.TCP Server Echo
    2.TCP Server to Serial (Single connection)
    3.TCP Server to Serial (Multi-connection)
    4.TCP Client Echo
    5.TCP Client to Serial (Startup)
    6.TCP Client to Serial (Any character)
    7.TCP Client to Serial (Designed destination TCP/IP port from serial)
    8.UDP Echo
    9.UDP to Serial

  • Input Current

    157 mA @ 3.3 VDC

  • Input Voltage

    3.3 to 5 VDC

  • Dimensions

    MiiNePort E2/E2-H/E2-SDK Series: 29 x 17 x 12.6 mm (1.14 x 0.67 x 0.50 in)

  • Weight

    MiiNePort E2/E2-H Series: 5 g (0.01 lb)
    MiiNePort E2-ST/E2-H-ST/E2-SDK: 77 g (0.17 lb)

  • Form Factor Type

    Drop-in modules

  • Operating Temperature

    Standard Models: 0 to 55˚C (32 to 131˚F)
    Wide Temp.Models: -40 to 85˚C (-40 to 185˚F)

  • Storage Temperature (package included)

    -40 to 60°C (-40 to 140°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-3

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    5,696,350 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
Device Search Utility
1.1 MB
ユーティリティ v2.4
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2021年3月31日 2021年3月31日 リリースノート
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB
ドライバー v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2020年7月8日 2020年7月8日 リリースノート
Windows Driver Manager (for Windows 7, Server 2008, or later))
3.0 MB
ドライバー v3.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年7月6日 2020年7月6日 リリースノート
Real TTY drivers for Linux 2.x.x
92.2 KB
ドライバー v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 3.x.x
95.0 KB
ドライバー v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 4.x.x
95.4 KB
ドライバー v4.0
  • Linux Kernel 4.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 5.x.x
95.3 KB
ドライバー v5.0
  • Linux Kernel 5.x
2019年10月24日 2019年10月24日 リリースノート
Utility for MiiNePort E2 Series (MiiNePort-IDE)
138.8 MB
ユーティリティ v1.0
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2019年4月12日 2019年4月12日 リリースノート
Windows Driver Manager
2.6 MB
ドライバー v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月22日 2018年8月22日 リリースノート
Device Server Android API
18.1 MB
ドライバー v1.0
  • Android
2018年1月19日 2018年1月19日 リリースノート
Firmware for MiiNePort E2 Series
615.5 KB
ファームウェア v1.4
2016年11月30日 2016年11月30日 リリースノート
Driver for MiiNePort E2 Series (WinCE 5)
230.5 KB
ドライバー v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for MiiNePort E2 Series (WinXP Embedded)
1.2 MB
ドライバー v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 リリースノート
Driver for MiiNePort E2 Series (TTY driver for Unix)
73.0 KB
ドライバー v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月20日 2012年3月20日 リリースノート
Software Package for MiiNePort E2 Series (EZPage)
489.7 KB
ソフトウェアパッケージ v1.1
2012年3月9日 2012年3月9日 リリースノート
Library for MiiNePort E2 Series (NECI)
476.7 KB
ライブラリー v1.1
2011年6月14日 2011年6月14日 リリースノート
Software Package for MiiNePort E2 Series (NECI)
485.0 KB
ソフトウェアパッケージ v2.3.0
2008年9月1日 2008年9月1日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for MiiNePort E Series SDK
880.0 KB
QIG (クイックインストールガイド) 英語 v1.1 2021年5月18日 2021年5月18日
QIG for MiiNePort E Series
2.4 MB
QIG (クイックインストールガイド) 英語 v1.2 2021年5月18日 2021年5月18日
Tech Note: Real COM mode for NPort
423.5 KB
テクニカルノート 英語 v1.1 2020年4月30日 2020年4月30日
MiiNePort E2シリーズデータシート
3.5 MB
データシート 日本語 v1.4 2020年4月27日 2020年4月27日
Manual for MiiNePort E2 Series (MiiNePort E2-SDK)
4.0 MB
マニュアル 英語 v4.0 2019年4月12日 2019年4月12日
Manual for MiiNePort E2 Series
10.6 MB
マニュアル 英語 v10.0 2018年1月18日 2018年1月18日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
テクニカルノート 英語 v1.0 2014年11月17日 2014年11月17日
Manual for MiiNePort E2 Series (Schematic Design Guide)
944.9 KB
マニュアル 英語 v5.0 2013年7月8日 2013年7月8日
Tech Note: TCP Server Mode for NPort
311.3 KB
テクニカルノート 英語 v1.0 2013年6月29日 2013年6月29日
Tech Note: MiiNePort Dual-Channel Multitasking With MCSC
933.1 KB
テクニカルノート 英語 v1.0 2012年6月29日 2012年6月29日
Manual for MiiNePort E2 Series (E2-ST board BOM file)
19.4 KB
マニュアル 英語 v1.0 2012年6月13日 2012年6月13日
Tech Note: Auto-configuration of the MiiNePort Series
515.7 KB
テクニカルノート 英語 v1.0 2012年5月30日 2012年5月30日
Tech Note: Customized Webpage for the MiiNePort E2 Series
665.1 KB
テクニカルノート 英語 v1.0 2012年4月29日 2012年4月29日
2D CAD for MiiNePort E2
715.7 KB
2D CAD 英語 2012年3月10日 2012年3月10日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: UDP Mode for NPort
173.2 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
Tech Note: Real TTY Driver for NPort
204.2 KB
テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日

利用可能なモデル (7)

画像を表示
moxa-miineport-e2-image.jpg | MoxaMiiNePort E2moxa-miineport-e2-h-image.jpg | MoxaMiiNePort E2-Hmoxa-miineport-e2-t-image.jpg | MoxaMiiNePort E2-Tmoxa-miineport-e2-h-t-image.jpg | MoxaMiiNePort E2-H-T
No. of Serial
Ports
1111
Supported Baudrates50 bps to 230.4 kbps50 bps to 921.6 kbps50 bps to 230.4 kbps50 bps to 921.6 kbps
Operating Temp.0 to 55°C0 to 55°C-40 to 85°C-40 to 85°C
With Evaluation Board
With Software Development Kit
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-miineport-e2-st-image.jpg | MoxaMiiNePort E2-STmoxa-miineport-e2-h-st-image.jpg | MoxaMiiNePort E2-H-STmoxa-miineport-e2-sdk-image.jpg | MoxaMiiNePort E2-SDK
No. of Serial
Ports
111
Supported Baudrates50 bps to 230.4 kbps50 bps to 921.6 kbps50 bps to 921.6 kbps
Operating Temp.0 to 55°C0 to 55°C0 to 55°C
With Evaluation Board
With Software Development Kit
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
バッグに追加

MiiNePort E2シリーズ

MiiNePort E2

moxa-miineport-e2-image.jpg | Moxa

Buy online from our distributors

MiiNePort E2シリーズ

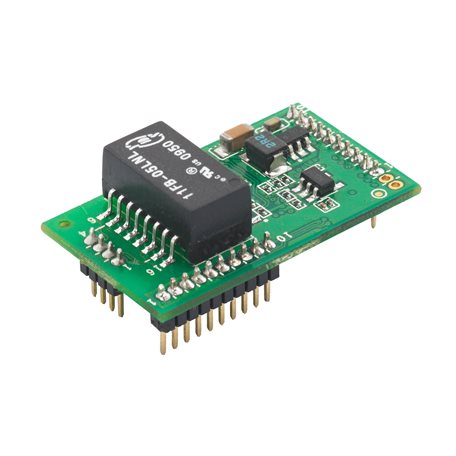

MiiNePort E2-H

moxa-miineport-e2-h-image.jpg | Moxa

Buy online from our distributors

MiiNePort E2シリーズ

MiiNePort E2-T

moxa-miineport-e2-t-image.jpg | Moxa

Buy online from our distributors

MiiNePort E2シリーズ

MiiNePort E2-H-T

moxa-miineport-e2-h-t-image.jpg | Moxa

Buy online from our distributors

MiiNePort E2シリーズ

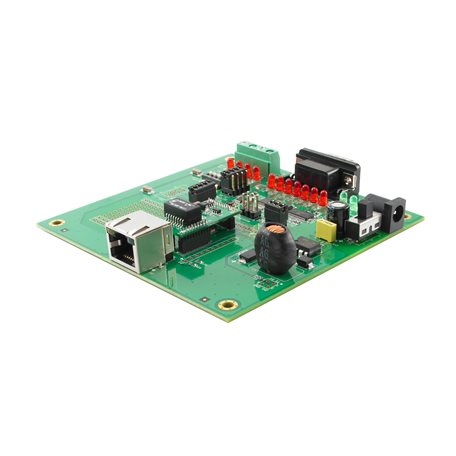

MiiNePort E2-ST

moxa-miineport-e2-st-image.jpg | Moxa

Buy online from our distributors

MiiNePort E2シリーズ

MiiNePort E2-H-ST

moxa-miineport-e2-h-st-image.jpg | Moxa

Buy online from our distributors

MiiNePort E2シリーズ

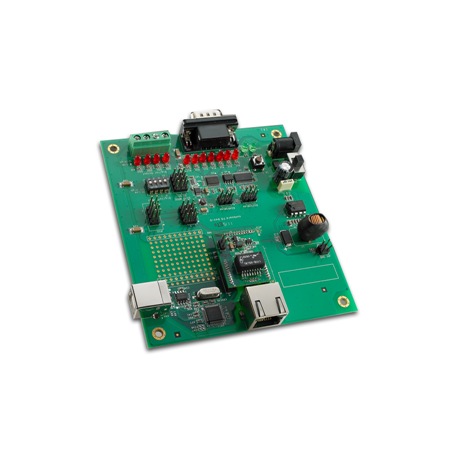

MiiNePort E2-SDK
