MiiNePort E3シリーズ

PoEパススルー対応の10/100 Mbps組み込み式ドロップインモジュールシリアルデバイスサーバー

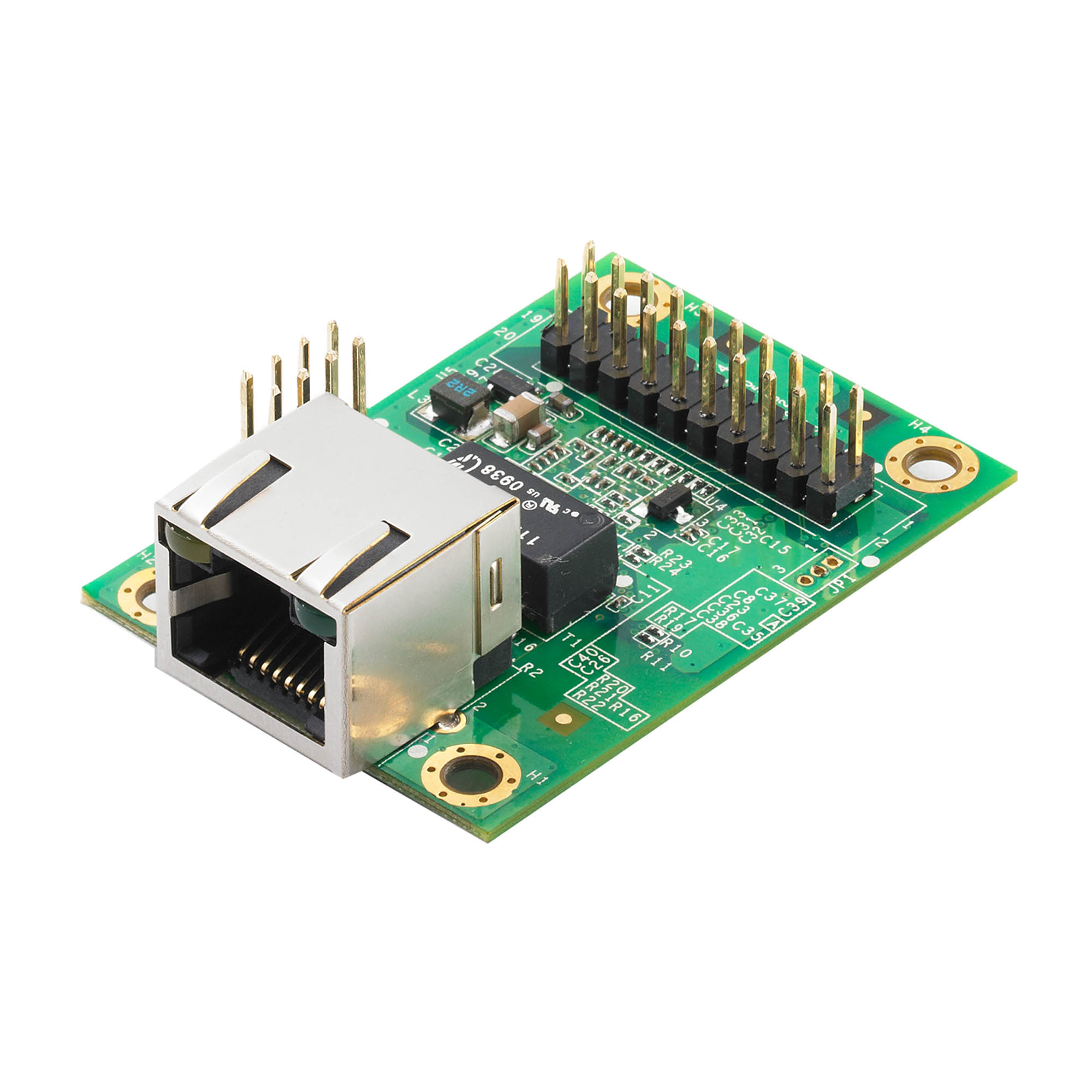

moxa-miineport-e3-series-image-1-(1).jpg | Moxa

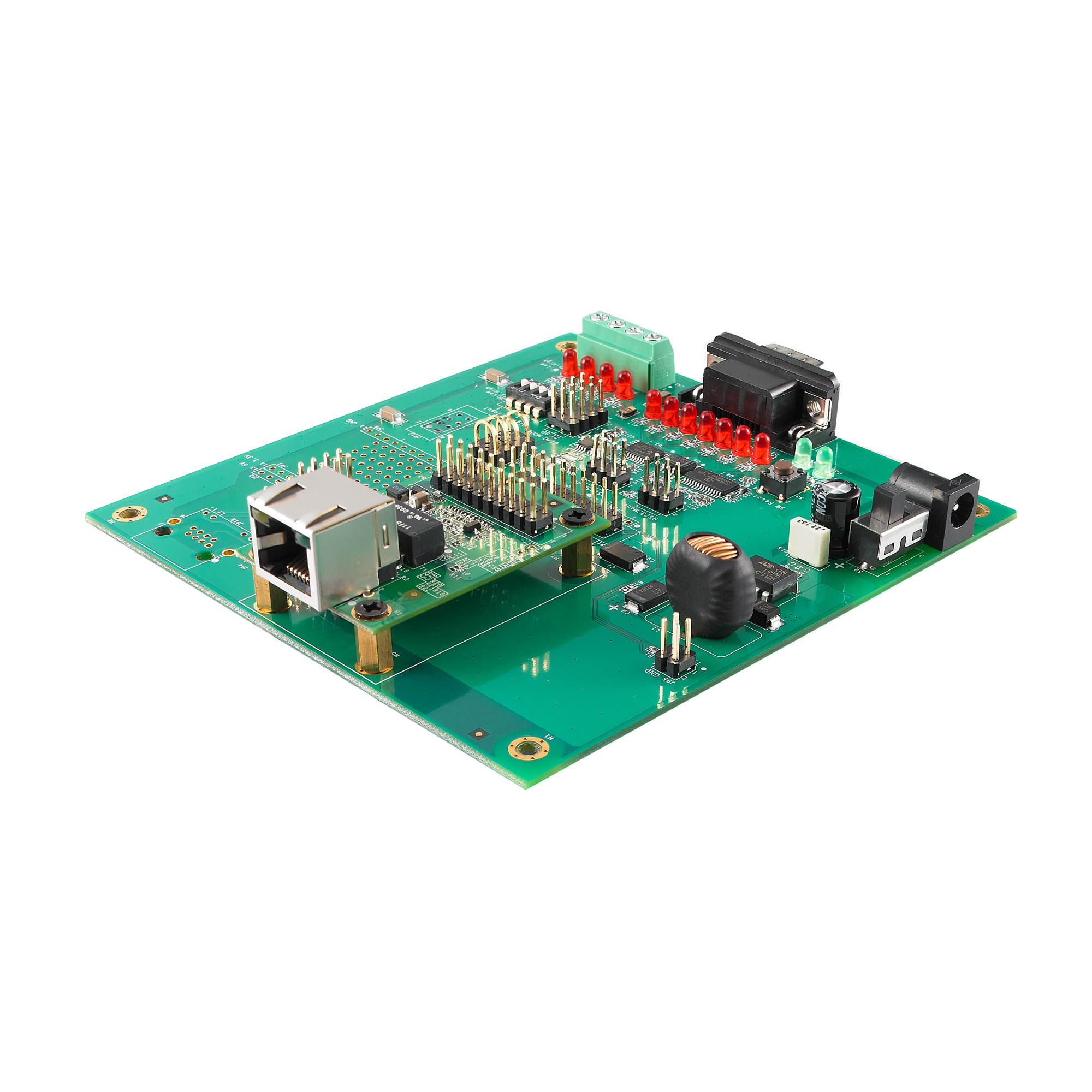

moxa-miineport-e3-series-image-2-(1).jpg | Moxa

機能と特長

  • Moxaの高品質で信頼性の高い第2世代MiiNe SoCを採用
  • 多様な動作モードで特定のアプリケーション要件に対応
  • 極めて低消費電力のグリーン設計
  • MiiNePort NetEZ技術により統合が非常に容易
  • 超小型の組み込み式デバイスモジュール

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのMiiNePort E3シリーズの組み込み式デバイスサーバーは、最小限の統合作業でシリアルデバイスに高度なネットワーク接続性を追加したいメーカー向けに設計されています。MiiNePort E3は、Moxaの第2世代SoCであるMiiNeを搭載しています。MiiNeは、10/100 Mbpsイーサネット、最大921.6 kbpsのシリアルボーレート、すぐに使える多様な動作モードをサポートし、わずかな電力しか消費しません。Moxaの革新的なNetEZ技術により、MiiNePort E3シリーズは標準シリアルインターフェースを持つあらゆるデバイスを瞬時にイーサネット対応デバイスに変換できます。さらに、MiiNePort E3シリーズは、RJ45コネクタを備えたコンパクトな組み込み式デバイスサーバーであり、既存のほぼすべてのシリアルデバイスに簡単に組み込むことができます。



Moxaの第2世代SoC

MiiNeは、メーカーに競争力のある組み込み式シリアル-イーサネットソリューションを提供するために開発されました。MiiNePort E3シリーズは、SoCにMiiNeを採用し、同類製品の中で最も低い消費電力を実現するコンパクトな組み込み式デバイスサーバーです。MiiNeには以下の機能があります。

  • シリアル-イーサネットアプリケーション向けに設計

  • Armコアを採用

  • Moxa独自の高度なUART技術を使用

  • 2 MBフラッシュおよび4 MB SDRAMメモリを内蔵







  • CPU

    32-bit Arm Core

  • Flash

    2 MB

  • SDRAM

    4 MB

  • Configurable DIO Channels (by software)

    4

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • PoE Pass-through

    IEEE 802.3af for PoE

  • 10/100BaseT(X) Ports, Auto MDI/MDI-X

    8-pin RJ45

  • Configuration Options

    Web Console (HTTP)
    Windows Utility

  • Management

    ARP
    BOOTP
    Device Search Utility (DSU)
    DHCP Client
    IPv4
    SMTP
    SNMPv1
    TCP/IP
    Telnet
    TFTP
    UDP
    ICMP

  • Windows Real COM Drivers

    Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 and 95
    Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 and NT
    Windows Embedded CE 5.0 and 6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 6.x, 5.x, 4.x, 3.x, 2.6.x and 2.4.x

  • Fixed TTY Drivers

    macOS versions: 14, 13, 12, 11 and 10.1x

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Virtual Machine

    VMWare ESXi (Windows 11 / 10)
    VMware Fusion (Windows on macOS 14, 13, 12, 11 and 10.1x)
    Parallels Desktop (Windows on macOS 14, 13, 12, 11 and 10.1x)

  • Arm®-based Platform Support

    Windows 11
    Linux Kernel 6.x, 5.x and 4.x
    macOS 14, 13, 12 and 11

  • Android API

    Android 3.1.x and later

  • No. of Ports

    1

  • Serial Standards

    TTL

  • Operation Modes

    Real COM mode
    TCP Server mode
    TCP Client mode
    UDP mode
    RFC2217 mode
    Ethernet Modem mode

  • Baudrate

    MiiNePort E3 Series: 50 bps to 230.4 kbps
    MiiNePort E3-H Series: 50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Flow Control

    None
    RTS/CTS
    DTR/DSR
    XON/XOFF

  • TTL

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (reset circuit), GND

  • NetEZ Functions

    EZPower
    EZPage
    SCM (Serial Command Mode)
    AutoCFG

  • Input Current

    157 mA @ 3.3 VDC

  • Input Voltage

    3.3 to 5 VDC

  • Dimensions

    MiiNePort E3/E3-H Series: 35 x 52.5 x 18 mm (1.38 x 2.07 x 0.71 in)

  • Weight

    MiiNePort E3/E3-H Series: 12 g (0.03 lb)
    MiiNePort E3-ST/E3-H-ST: 89 g (0.20 lb)

  • Operating Temperature

    Standard models: 0 to 55˚C (32 to 131˚F)
    Wide Temp. models: -40 to 85˚C (-40 to 185˚F)

  • Storage Temperature (package included)

    -40 to 60°C (-40 to 140°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-3

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    5,696,350 hrs

  • Standards

    Telcordia SR332
