MiiNePort W1シリーズ

ワイヤレスLAN組み込みシリアルデバイスサーバー

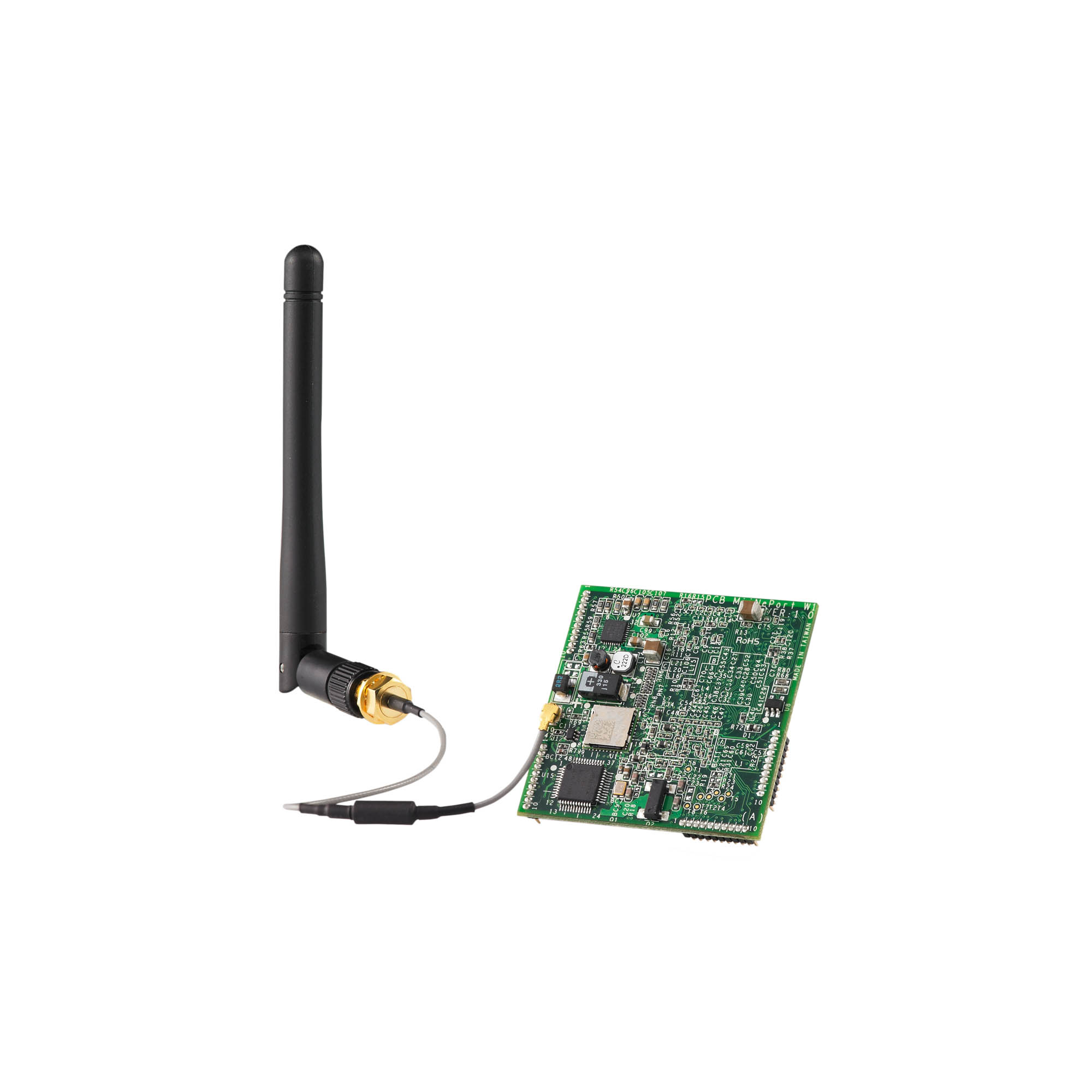

moxa-miineport-w1-series-image-1-(1).jpg | Moxa

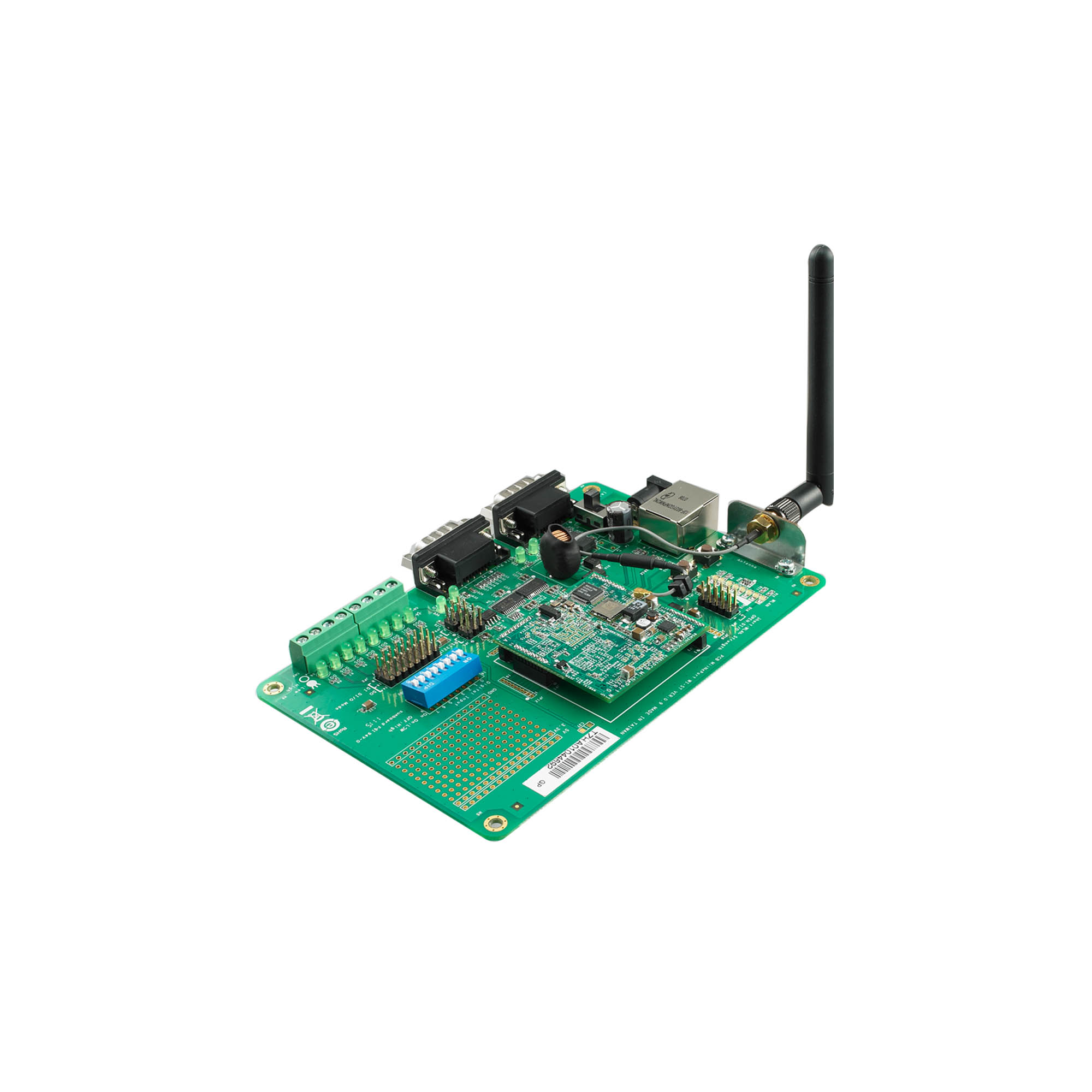

moxa-miineport-w1-series-image-2-(1).jpg | Moxa

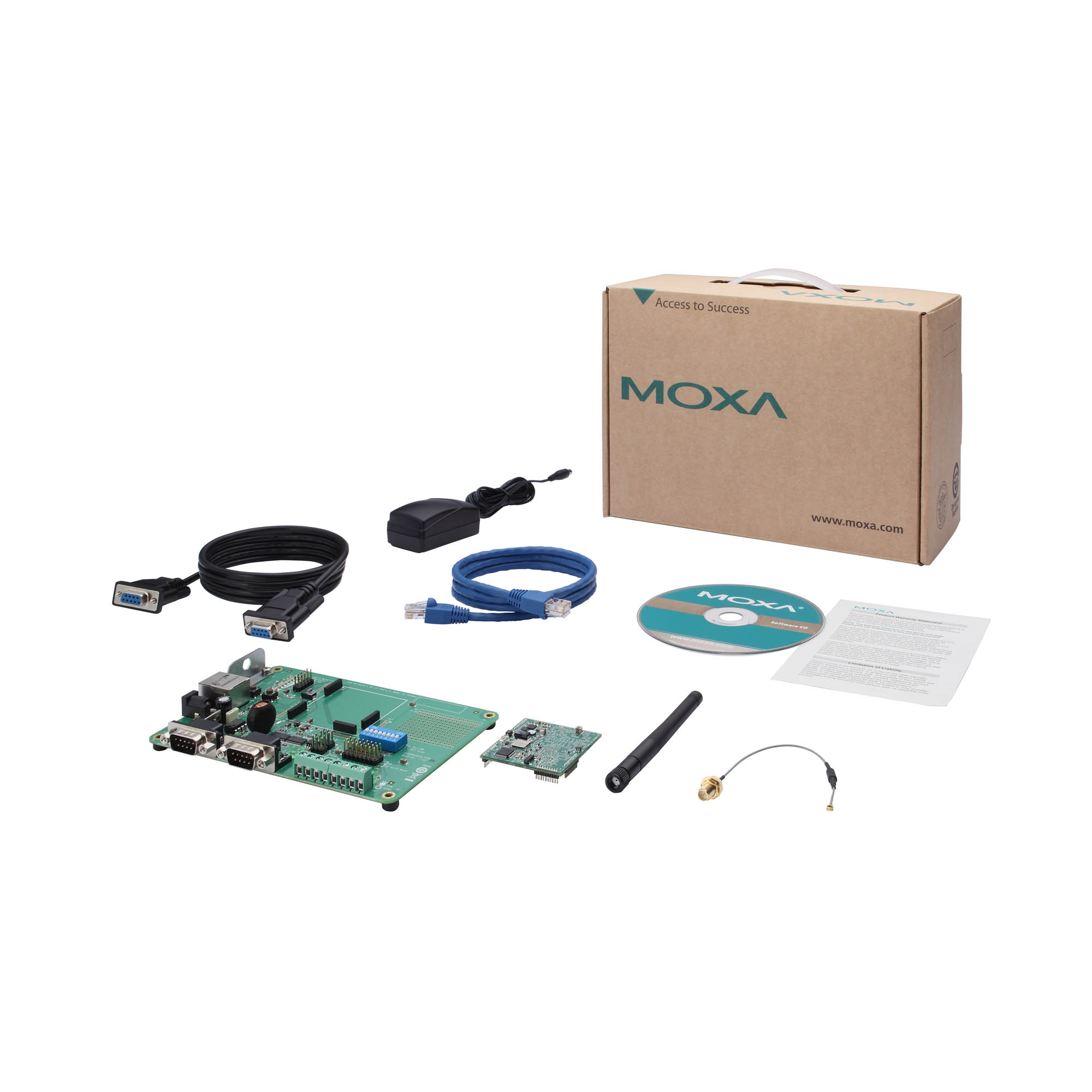

moxa-miineport-w1-series-image-3-(1).jpg | Moxa

特徴および利点

  • IEEE 802.11 b/g準拠
  • AES、WEP 64/128ビット、WPA、WPA2、PSK、802.11iセキュリティサポート
  • 低消費電力(1.18W)
  • 1つのシリアルポート(最大921.6 kbps)
  • 1つのイーサネットポート(10/100 Mbps)
  • HTTPS/SSHサポート(設定用)
  • 接続の信頼性を向上させる高速ローミング

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MiiNePort W1シリーズは、コンパクトなサイズと超低消費電力が特徴で、シリアル- IEEE 802.11 b/g組み込みワイヤレスソリューションを提供します。組み込みモジュールアプリケーションの多くのニーズを満たすように設計された多彩な動作モードが用意されています。また、あらゆるドライバーをサポートしているため、ソフトウェアの再設計作業が軽減され、製品の市場投入までの時間を短縮できます。

  • CPU

    32-bit Arm Core

  • Flash

    16 MB

  • SDRAM

    64 MB

  • Configurable DIO Channels (by software)

    8

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control

  • 10/100BaseT(X) Port

    Auto MDI/MDI-X connection

  • Configuration Options

    Web Console (HTTP/HTTPS), Windows Utility, Telnet Console, Serial Console

  • Management

    ARP, Device Search Utility (DSU), DHCP Client, DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, Web Console, ICMP

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • MIB

    Device Settings MIB, RFC1213, RFC1317

  • Time Management

    SNTP

  • No. of Ports

    1

  • Serial Standards

    TTL

  • Operation Modes

    Real COM mode, TCP Server mode, TCP Client mode, UDP mode, RFC2217 mode, Disabled

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • Data Bits

    7, 8

  • Stop Bits

    1, 2

  • Parity

    None, Even, Odd

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • Antenna

    External, 2 dBi

  • Spread Spectrum

    DSSS, OFDM

  • Transmission Rate

    802.11b: 11 Mbps
    802.11g: 54 Mbps

  • Receiver Sensitivity for 802.11g (measured at 2.437 GHz)

    Typ. -71 dBm @ 54 Mbps

  • Transmitter Power for 802.11b

    16±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g

    14±1.5 dBm @ 54 Mbps

  • WLAN Modes

    Ad-hoc Mode, Infrastructure mode

  • Module Antenna Connectors

    1 I-PEX connectors

  • Antenna Type

    Omni-directional

  • Input Current

    400 mA @ 3.3 VDC

  • Input Voltage

    3.3 to 5 VDC

  • Automatic Reboot Trigger

    Built-in WDT

  • Form Factor Type

    Drop-in modules

  • Dimensions

    44.4 x 44.4 x 9.7 mm (1.75 x 1.75 x 0.38 in)

  • Weight

    15.35 g (0.03 lb)

  • Operating Temperature

    MiiNePort W1/W1-ST: 0 to 55°C (32 to 131°F)
    MiiNePort W1-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 60°C (-40 to 140°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 8 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Radio Frequency

    EN 300 328, EN 301 489

  • Safety

    EN 60950-1, UL 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    441,378 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
Windows Driver Manager (for Windows 7, Server 2008, or later))
3.0 MB
ドライバー v3.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年7月6日 2020年7月6日 リリースノート
Real TTY drivers for Linux 2.x.x
92.2 KB
ドライバー v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 3.x.x
95.0 KB
ドライバー v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 4.x.x
95.4 KB
ドライバー v4.0
  • Linux Kernel 4.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 5.x.x
95.3 KB
ドライバー v5.0
  • Linux Kernel 5.x
2019年10月24日 2019年10月24日 リリースノート
Device Search Utility
1.1 MB
ユーティリティ v2.3
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2019年9月1日 2019年9月1日 リリースノート
Device Server Android API
18.1 MB
ドライバー v1.0
  • Android
2019年1月18日 2019年1月18日 リリースノート
Windows Driver Manager
2.6 MB
ドライバー v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月22日 2018年8月22日 リリースノート
Firmware for MiiNePort W1 Series
7.2 MB
ファームウェア v1.2
2018年1月21日 2018年1月21日 リリースノート
SNMP MIB file for MiiNePort W1 Series
115.9 KB
ソフトウェアパッケージ v1.2
2018年1月12日 2018年1月12日 リリースノート
Driver for MiiNePort W1 Series (WinCE 5)
230.5 KB
ドライバー v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 リリースノート
Driver for MiiNePort W1 Series (WinXP Embedded)
1.2 MB
ドライバー v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 リリースノート
Driver for MiiNePort W1 Series (Mac OS)
73.0 KB
ドライバー v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Tech Note: Real COM mode for NPort
423.5 KB
テクニカルノート 英語 v1.1 2020年4月30日 2020年4月30日
MiiNePort W1シリーズデータシート
3.5 MB
データシート 日本語 v1.2 2020年3月4日 2020年3月4日
Manual for MiiNePort W1 Series
8.3 MB
マニュアル 英語 v7.0 2020年1月2日 2020年1月2日
QIG for MiiNePort W1 Series
125.4 KB
QIG (クイックインストールガイド) 英語 v6.1 2019年12月13日 2019年12月13日
Manual for MiiNePort W1 Series (Schematic Design Guide)
1.0 MB
マニュアル 英語 v2.0 2012年12月14日 2012年12月14日
2D CAD for MiiNePort W1-ST
20.9 MB
2D CAD 英語 2012年12月14日 2012年12月14日
2D CAD for MiiNePort W1 TOP
346.5 KB
2D CAD 英語 2012年12月14日 2012年12月14日
Manual for MiiNePort W1 Series (W1-ST board BOM file)
19.6 KB
マニュアル 英語 v1.0 2012年6月13日 2012年6月13日
