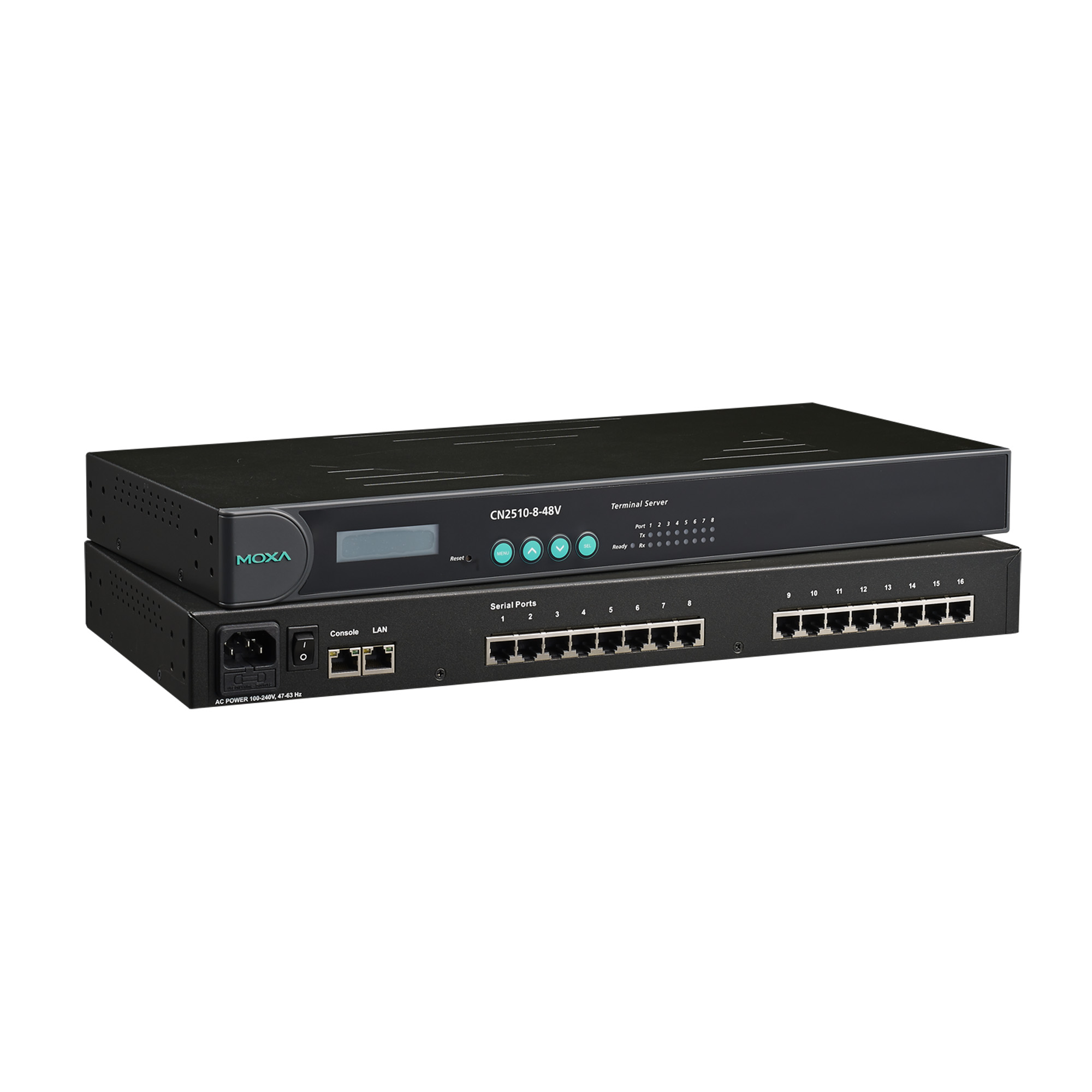

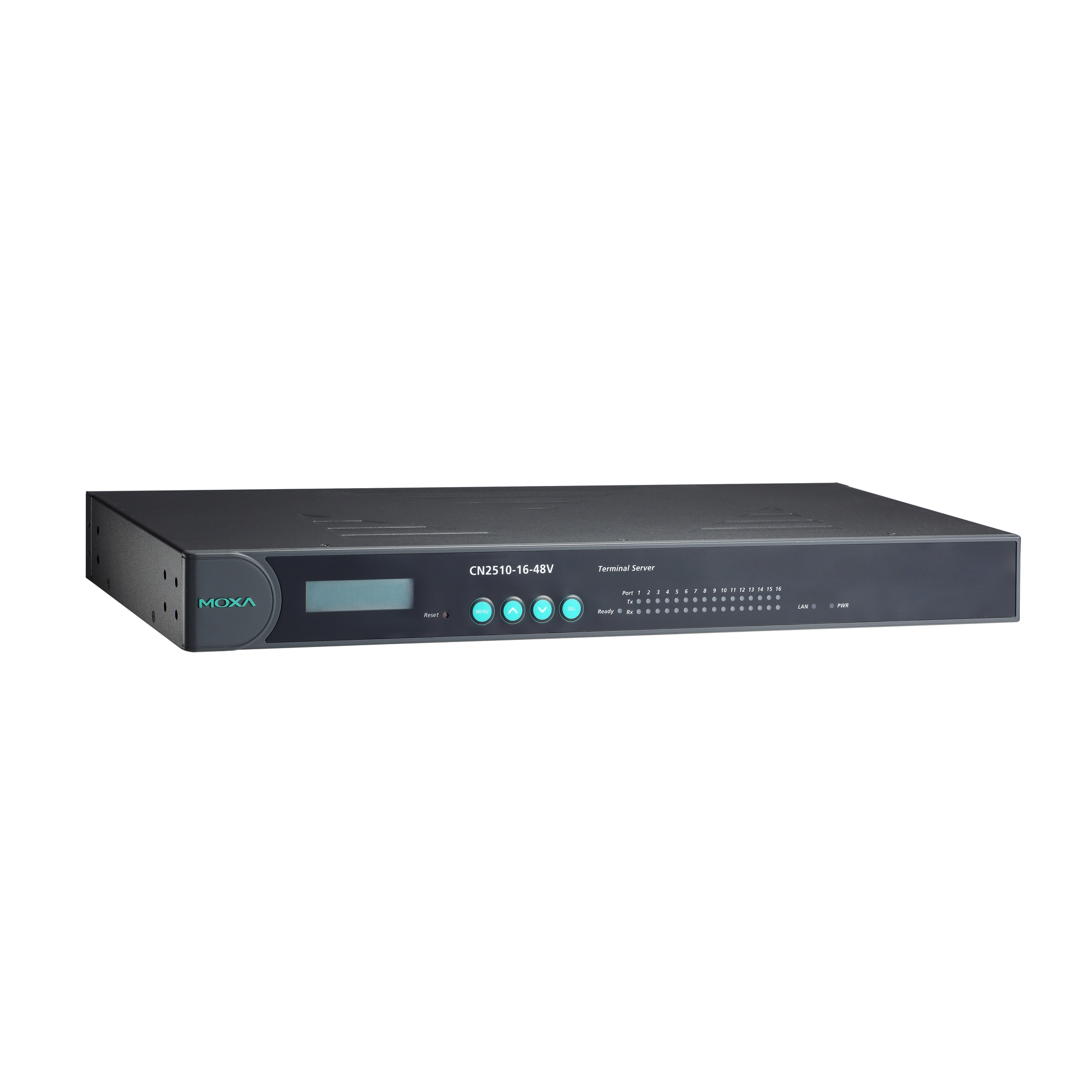

CN2510シリーズ

8/16ポートRS-232ターミナルサーバー

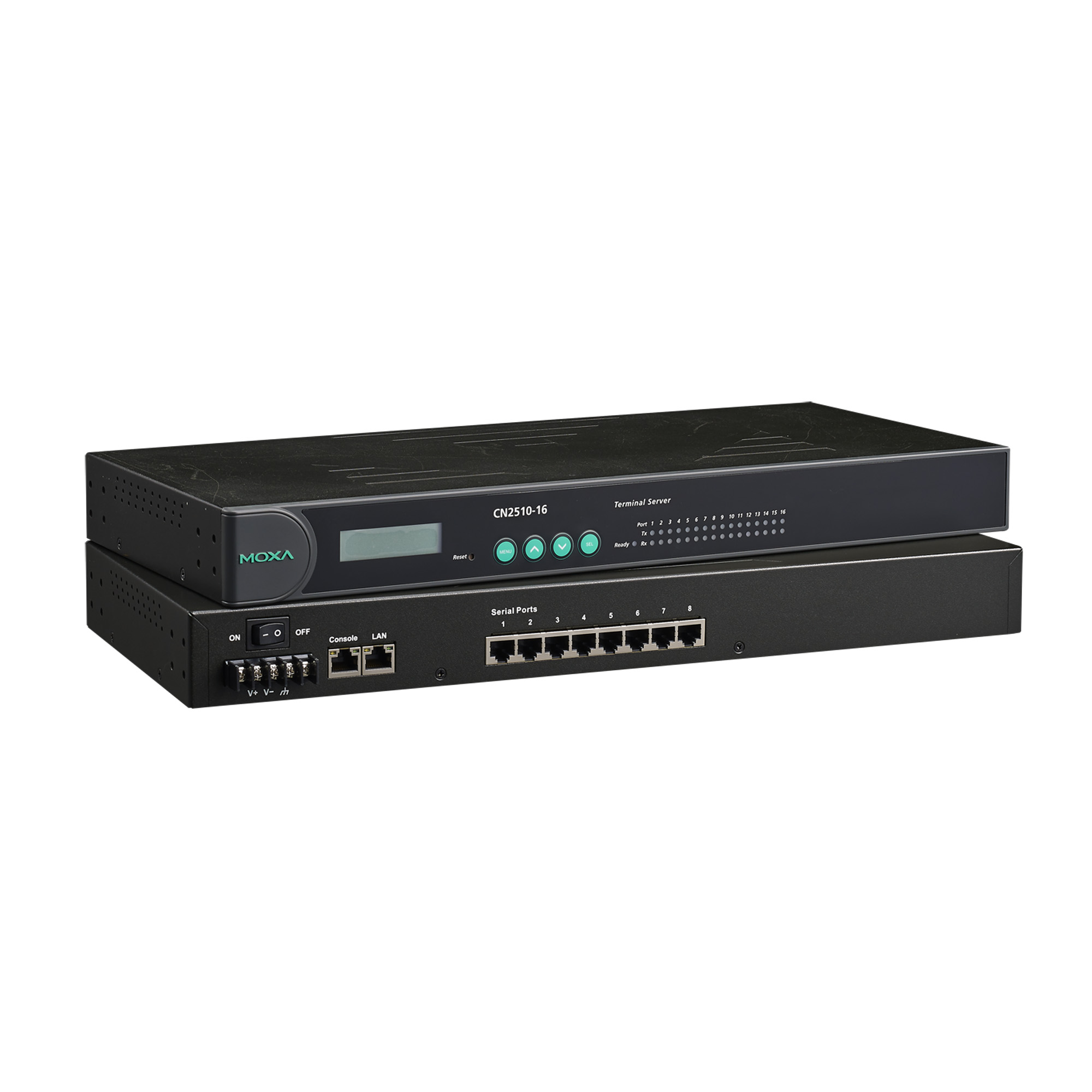

moxa-cn2510-series-image-1-(1).jpg | Moxa
moxa-cn2510-series-image-2-(1).jpg | Moxa
moxa-cn2510-series-image-3-(1).jpg | Moxa
moxa-cn2510-series-image-4-(1).jpg | Moxa
moxa-cn2510-series-image-5-(1).jpg | Moxa

機能と特長

  • オンサイト管理を容易にするLCDコントロールパネル
  • スタンドアロンのリモートアクセスサーバーとして動作する場合、最大16のダイヤルインユーザーをサポート
  • RADIUS認証によるPPP/SLIP、およびRIP I/IIルーティングプロトコルをサポート
  • WindowsおよびLinux用のReal COM/TTYドライバー
  • テレコムアプリケーション用の48 VDC(CN2510-8/16-48V用)

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ほとんどの企業にとって、IT機器のパフォーマンスは日常業務に不可欠です。サーバー、ルーター、PBX、または専用回線モデムを適切に機能させるには、ダウンタイムを最小限に抑え、障害のあるデバイスをすばやくトラブルシューティングすることが重要です。KVMは通常、画面とキーボードを備え、デバイスの帯域内管理に使用されます。ただし、RS-232コンソールアクセスは、多くの場合、すべてのデバイスの最後の手段として使用されます。

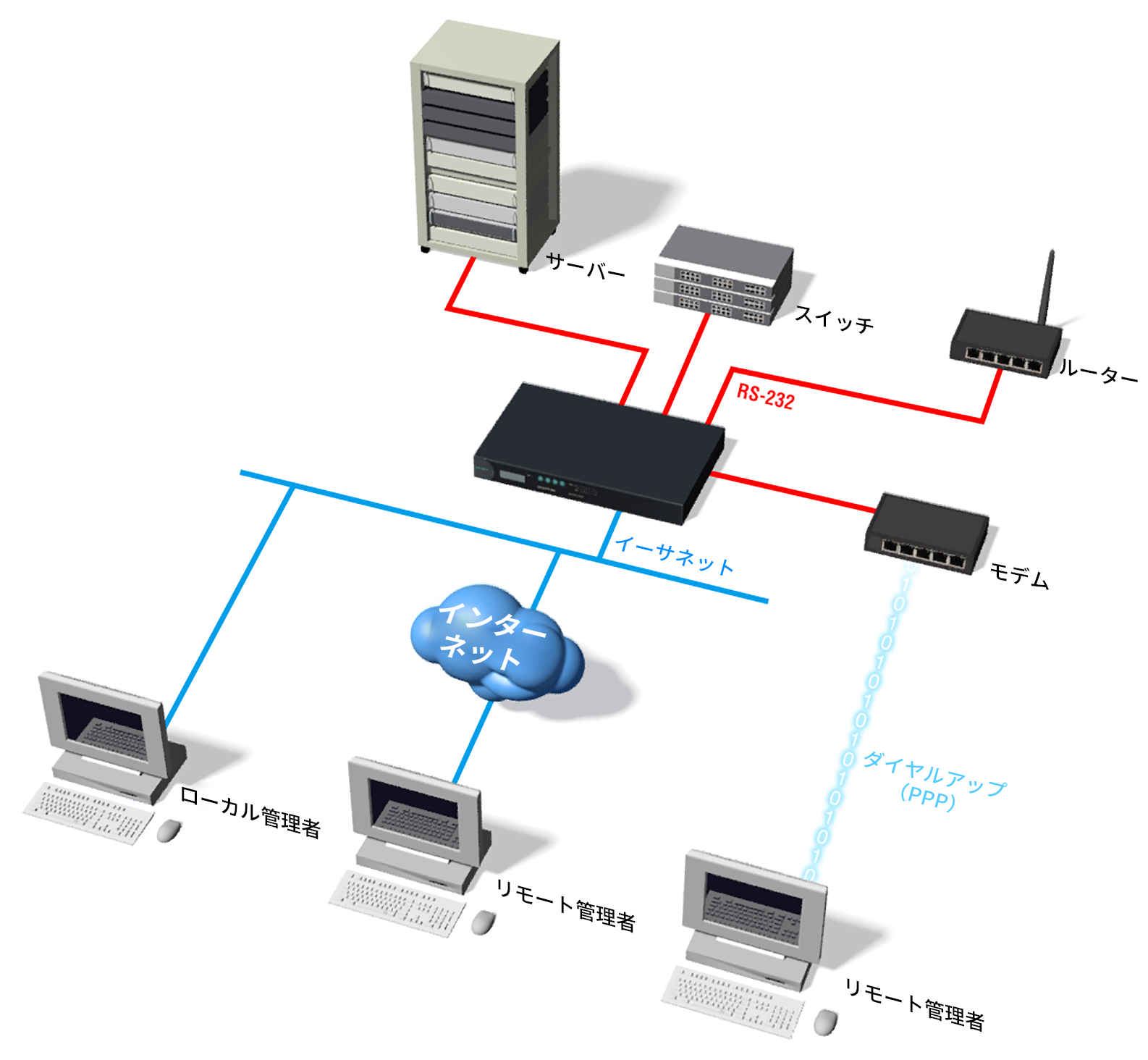

リモートコンソール管理

CN2510は、便利な1Uラックマウントパッケージで簡単なコンソール管理ソリューションを提供します。RS-232ポートの使用により、接続されたデバイスを一元管理するために、UNIXサーバーやルーターなどのネットワーク機器のコンソールポートへの接続を簡単に確立できます。各デバイスのRS-232コンソールポートはネットワークアクセス可能なノードになり、ユーザーはデバイスの設定と管理のためにネットワーク上のどこからでもTelnetアクセスが可能です。完全なモデム制御信号がサポートされており、広範囲のシリアル周辺装置との互換性を確保します。

ユーザー認証

コンソール管理ソリューションでアクセスが厳格に制御されていることは非常に重要であり、コンソールポート接続が許可される前にユーザー権限を検証する必要があります。CN2510の認証手順では、内部データベースまたはRADIUSサーバーに対するユーザー名とパスワードの検証が伴います。

ダイヤルバック

帯域外管理にダイヤルアップ接続を使用する場合、CN2510は便利なダイヤルバック機能を提供します。接続要求を直接受け入れる代わりに、CN2510は管理ホストにコールバックして接続を確立します。ダイヤルバック機能は、登録されたユーザーまたはホストのみがCN2510を介してリモートでネットワークに接続できるようにし、長距離電話のコストを最小限に抑えるのに役立ちます。

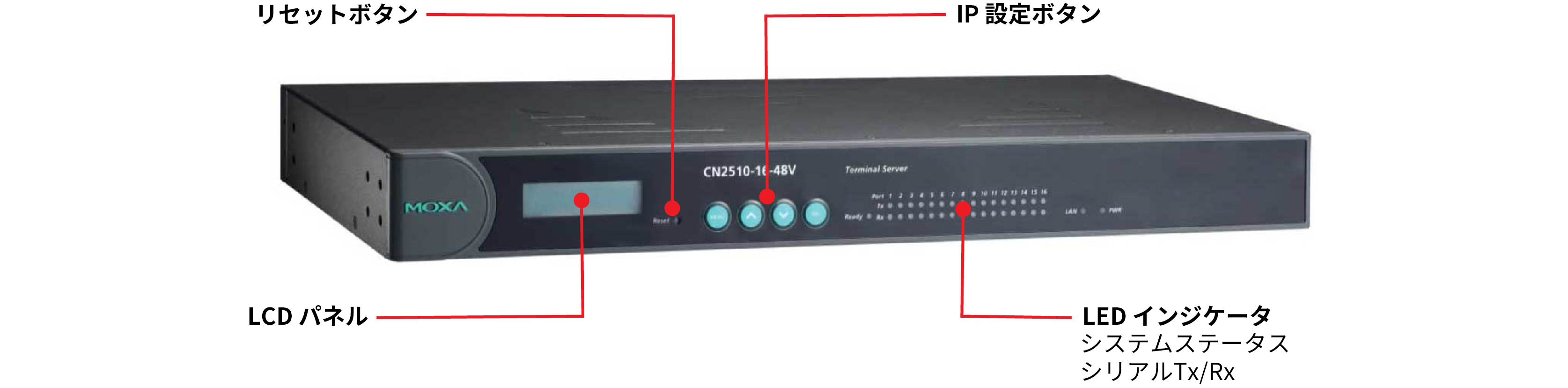

外観

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Management

    Device Search Utility (DSU), DHCP Client, TCP/IP, UDP

  • MIB

    MIB-II

  • Security

    RADIUS

  • Unicast Routing

    RIPV1/V2, Static Route

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Connector

    8-pin RJ45

  • No. of Ports

    CN2510-8 Series: 8
    CN2510-16 Series: 16

  • Serial Standards

    RS-232

  • Operation Modes

    Terminal mode

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Input Current

    CN2510-8/16: 125 mA @ 110 VAC
    CN2510-8/16-48V: 180 mA @ 48 VDC

  • Input Voltage

    AC models: 100 to 240 VAC (47 to 63 Hz)
    DC models: ±48 VDC (38 to 72 VDC, -38 to -72 VDC)

  • Housing

    Metal

  • Installation

    19-inch rack mounting

  • Dimensions

    440 x 198 x 45 mm (17.3 x 7.8 x 1.77 in)

  • Weight

    CN2510-8: 2,680 g (5.91 lb)
    CN2510-8-48V: 2,420 g (5.34 lb)
    CN2510-16: 2,700 g (5.95 lb)
    CN2510-16-48V: 2,480 g (5.27 lb)

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 70°C (-4 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    AC models:
    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

    DC models:
    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-8 PFMF

  • Safety

    EN 60950-1, UL 60950-1

  • Time

    CN2510-8: 857,279 hrs
    CN2510-8-48V: 850,673 hrs
    CN2510-16: 654,195 hrs
    CN2510-16-48V: 650,342 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Device Search Utility
428.1 MB
ユーティリティ
SHA-512
v3.0
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年10月31日 2024年10月31日 リリースノート
Windows Driver Manager (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
8.9 MB
ドライバー
SHA-512
v3.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2024年9月22日 2024年9月22日 リリースノート
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
9.4 MB
ドライバー
SHA-512
v4.3
  • Windows 11
  • Windows Server 2022
2024年9月22日 2024年9月22日 リリースノート
Real TTY Linux Kernel 6.x Driver
590.0 KB
ドライバー
SHA-512
v6.1
  • Linux Kernel 6.x
2024年9月5日 2024年9月5日 リリースノート
Serial Device Server Driver for macOS (macOS 11.x to 14)
6.3 MB
ドライバー
SHA-512
v1.3
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
2024年9月2日 2024年9月2日 リリースノート
Real TTY Linux Kernel 4.x Driver
600.0 KB
ドライバー
SHA-512
v4.3
  • Linux Kernel 4.x
2024年8月7日 2024年8月7日 リリースノート
Real TTY Linux Kernel 5.x Driver
590.0 KB
ドライバー
SHA-512
v5.4
  • Linux Kernel 5.x
2024年8月7日 2024年8月7日 リリースノート
Real TTY drivers for Linux 3.x.x
94.6 KB
ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
2024年7月4日 2024年7月4日 リリースノート
Device Server Android API
18.0 MB
ライブラリー
SHA-512
v1.1
  • Android
2022年12月22日 2022年12月22日 リリースノート
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB
ドライバー
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2022年9月26日 2022年9月26日 リリースノート
Real TTY drivers for Linux 2.x.x
92.2 KB
ドライバー
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 リリースノート
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB
ドライバー
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年8月1日 2019年8月1日 リリースノート
Library for CN2510 Series (ASPP Linux)
36.0 KB
ライブラリー
SHA-512
v1.0
  • Linux 2.6.x
  • Linux 3.x
  • Linux 4.x
2018年11月20日 2018年11月20日 リリースノート
Library for CN2510 Series (ASPP Windows)
80.4 KB
ライブラリー
SHA-512
v1.0
  • Windows 95
  • Windows 98
  • Windows NT
2018年11月20日 2018年11月20日 リリースノート
Driver for CN2510 Series (WinCE 5)
230.5 KB
ドライバー
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for CN2510 Series (WinXP Embedded)
1.2 MB
ドライバー
SHA-512
v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 リリースノート
Driver for CN2510 Series (UNIX)
73.0 KB
ドライバー
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 リリースノート
Firmware for CN2510 Series (Rev. 2.x)
337.2 KB
ファームウェア
SHA-512
v2.26
2009年12月20日 2009年12月20日 リリースノート
Firmware for CN2510 Series (Rev. 3.x)
398.3 KB
ファームウェア
SHA-512
v3.1
2009年12月20日 2009年12月20日 リリースノート
Driver for CN2510 Series (Windows 95/98)
1.0 MB
ドライバー
SHA-512
v1.7
  • Windows 95
  • Windows 98
2008年7月8日 2008年7月8日 リリースノート
Driver for CN2510 Series (WinNT)
1.1 MB
ドライバー
SHA-512
v2.7
  • Windows NT
2008年7月8日 2008年7月8日 リリースノート
Utility for CN2510 Series (printer mode)
3.9 KB
ユーティリティ
SHA-512
v1.0
  • SCO UNIX
2008年7月8日 2008年7月8日 リリースノート
Driver for CN2510 Series (Windows x64)
1.1 MB
ドライバー
SHA-512
v1.10
  • Windows Server 2003
  • Windows XP
2008年7月1日 2008年7月1日 リリースノート
Driver for CN2510 Series (Windows x86)
1.0 MB
ドライバー
SHA-512
v1.10
  • Windows 2000
  • Windows Server 2003
  • Windows XP
2008年7月1日 2008年7月1日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Tech Note: Real COM mode for NPort
479.5 KB
テクニカルノート 英語 v2.0 2023年6月8日 2023年6月8日
FOSS Statement for NPort Windows Driver Manager
255.8 KB
宣言書 英語 v1.0 2022年8月1日 2022年8月1日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
テクニカルノート 英語 v1.0 2021年8月5日 2021年8月5日
QIG for CN2510 Series
1.2 MB
QIG (クイックインストールガイド) 英語 v7.2 2021年4月23日 2021年4月23日
Tech Note: Real COM mode for NPort
423.5 KB
テクニカルノート 英語 v1.1 2020年4月30日 2020年4月30日
CN2510シリーズデータシート
4.2 MB
データシート 日本語 v1.1 2019年11月8日 2019年11月8日
Manual for CN2510 Series
6.7 MB
マニュアル 英語 v6.0 2018年1月18日 2018年1月18日
2D CAD for CN2510-16 DC Model
63.4 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for CN2510-16 DC
819.9 KB
2D CAD 英語 1995年8月3日 1995年8月3日
2D CAD for CN2510-16 TOP
296.6 KB
2D CAD 英語 1995年8月2日 1995年8月2日
2D CAD for CN2510-8 TOP
249.4 KB
2D CAD 英語 1995年8月2日 1995年8月2日
2D CAD for CN2510-16-48V
307.4 KB
2D CAD 英語 1995年8月2日 1995年8月2日
2D CAD for CN2510-8-48V
277.1 KB
2D CAD 英語 1995年8月2日 1995年8月2日

利用可能なモデル (4)

画像を表示

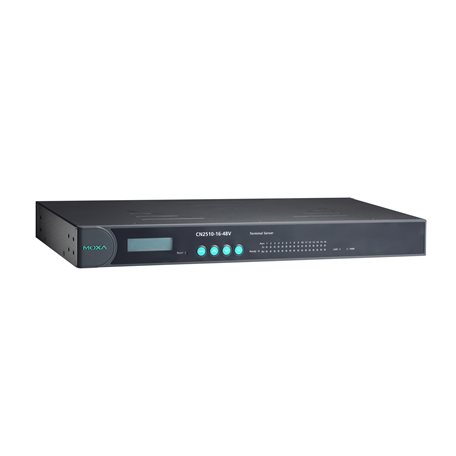

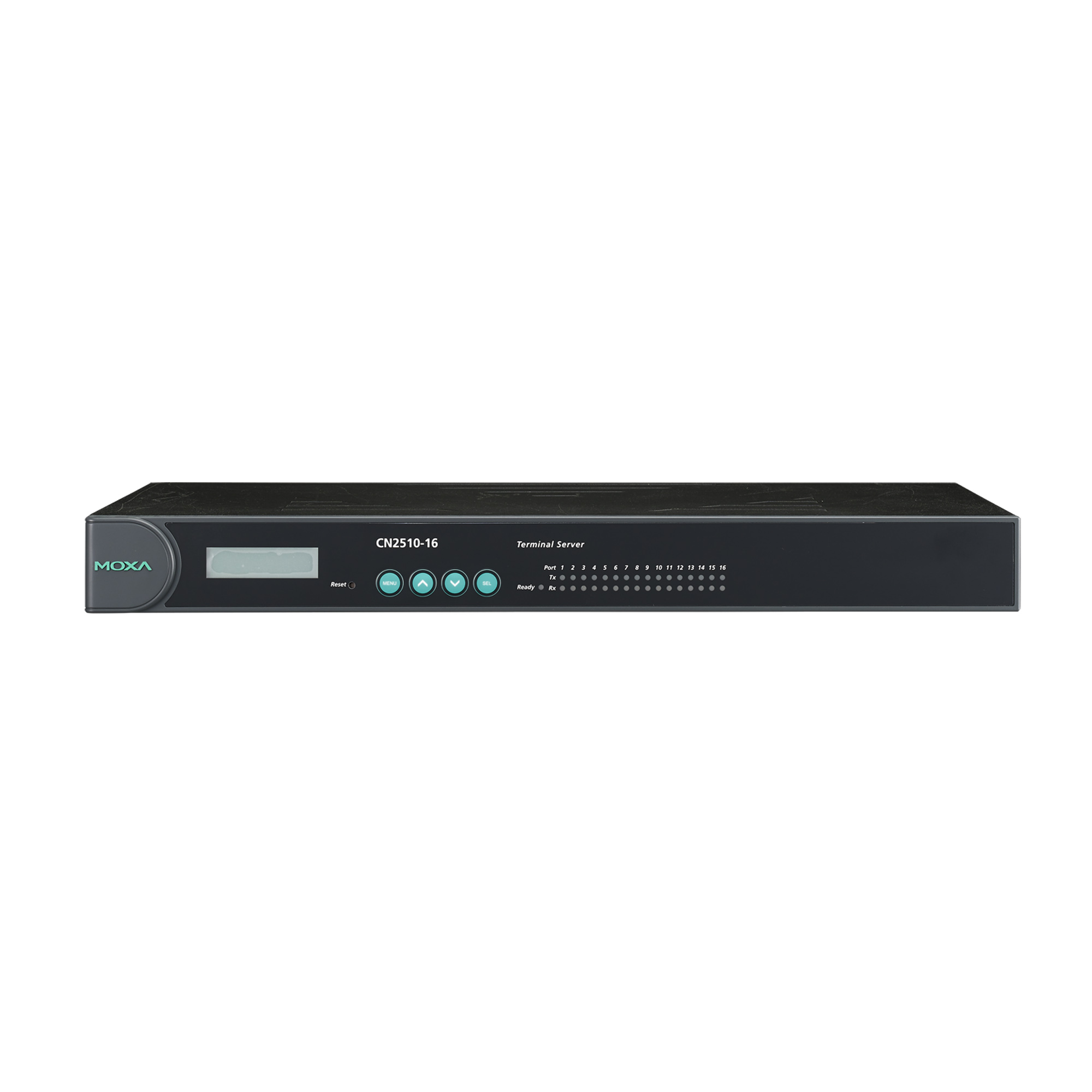

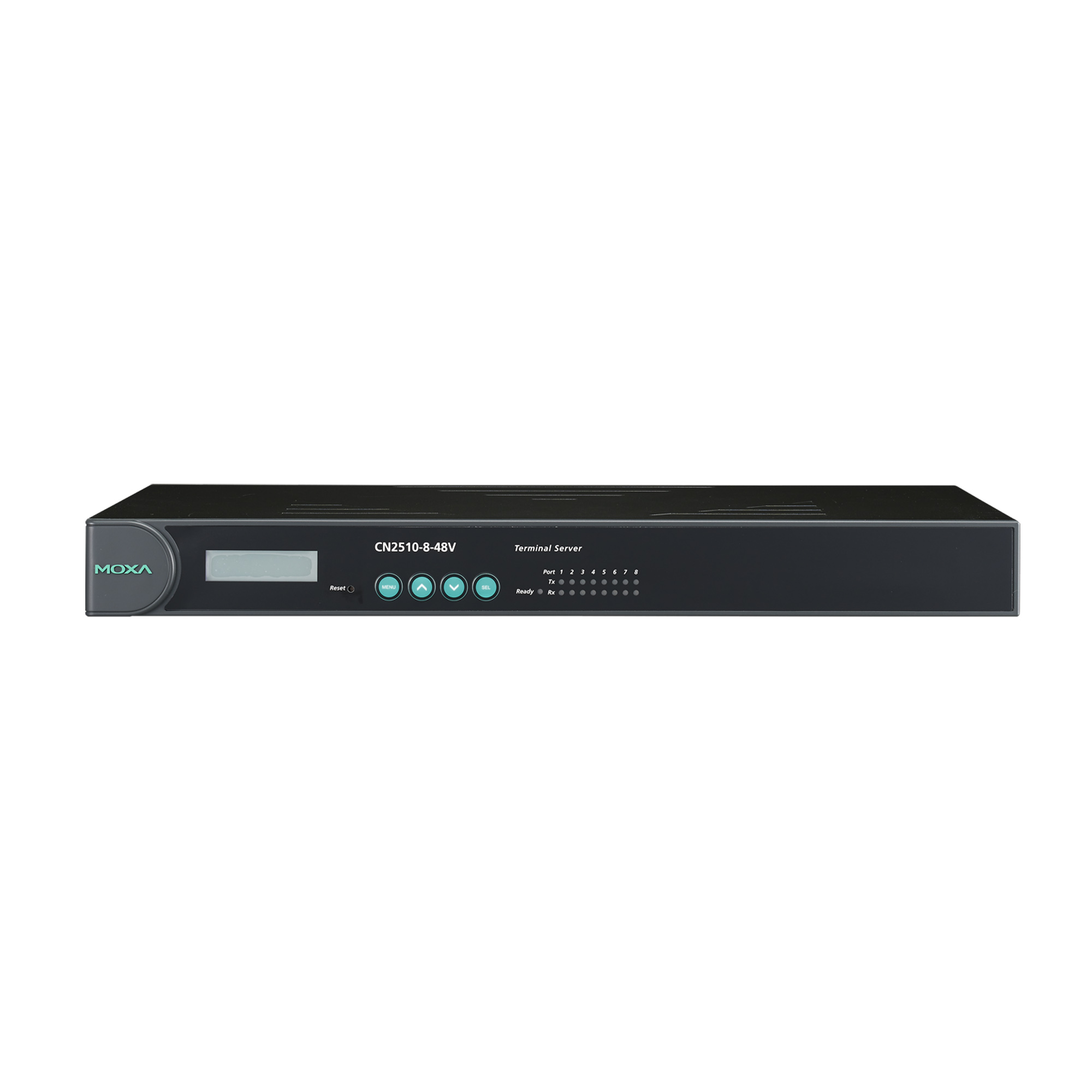

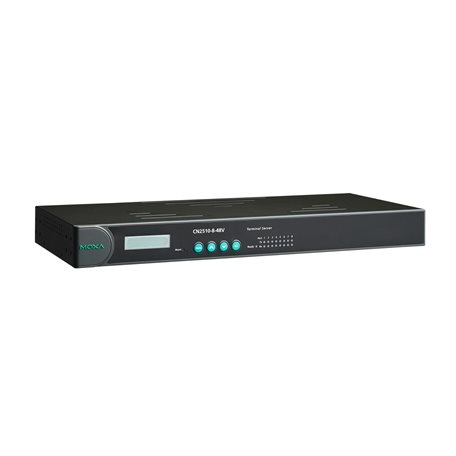

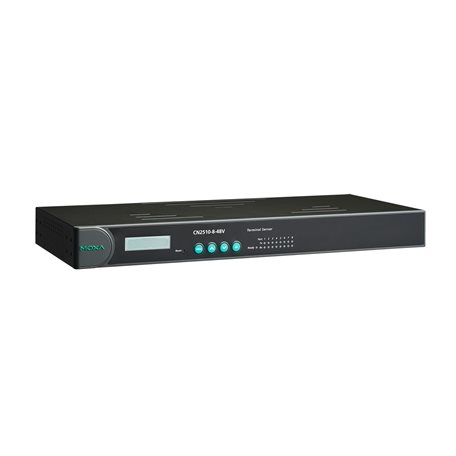

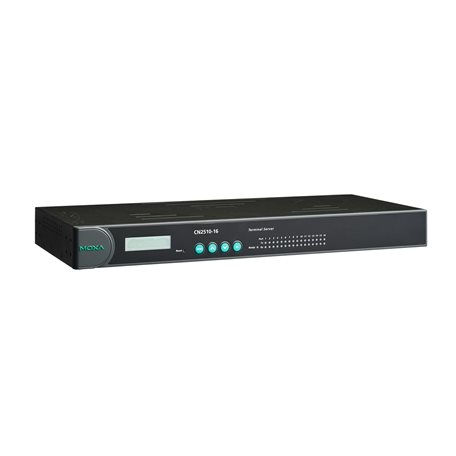

moxa-cn2510-16-image.jpg | MoxaCN2510-16moxa-cn2510-16-48v-image.jpg | MoxaCN2510-16-48Vmoxa-cn2510-8-48v-image.jpg | MoxaCN2510-8-48Vmoxa-cn2510-8-image.jpg | MoxaCN2510-8
Serial StandardsRS-232RS-232RS-232RS-232
No. of Serial Ports161688
Serial Connector8-pin RJ458-pin RJ458-pin RJ458-pin RJ45
Power Input100-240 VAC±48 VDC±48 VDC100-240 VAC
