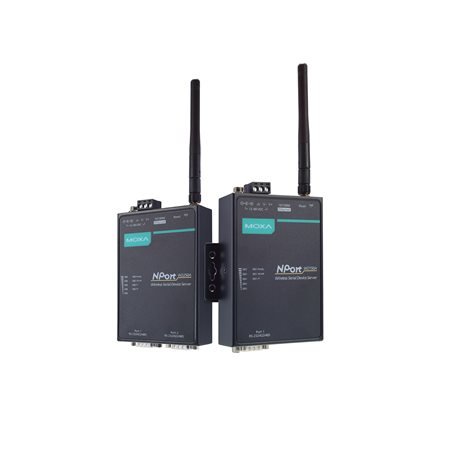

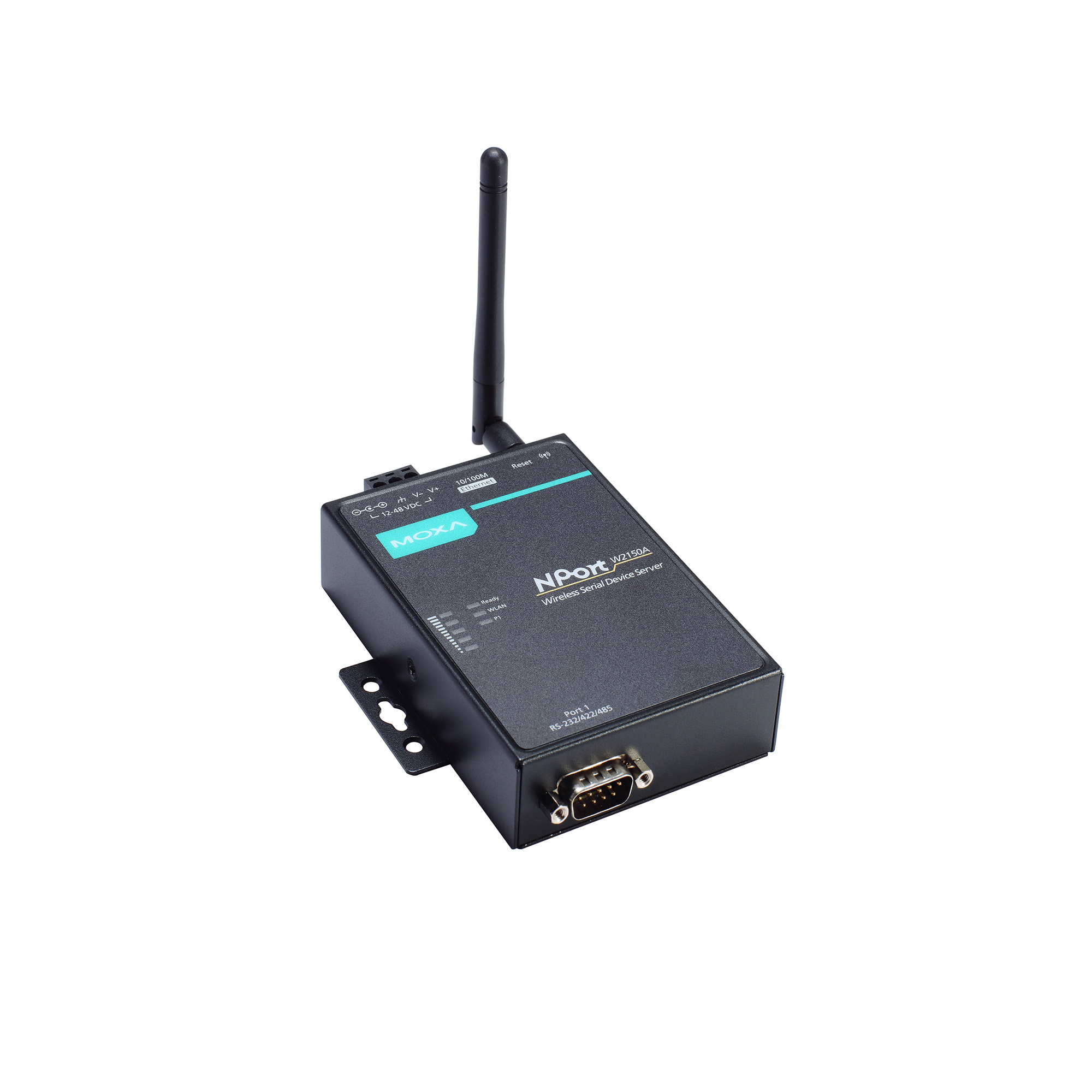

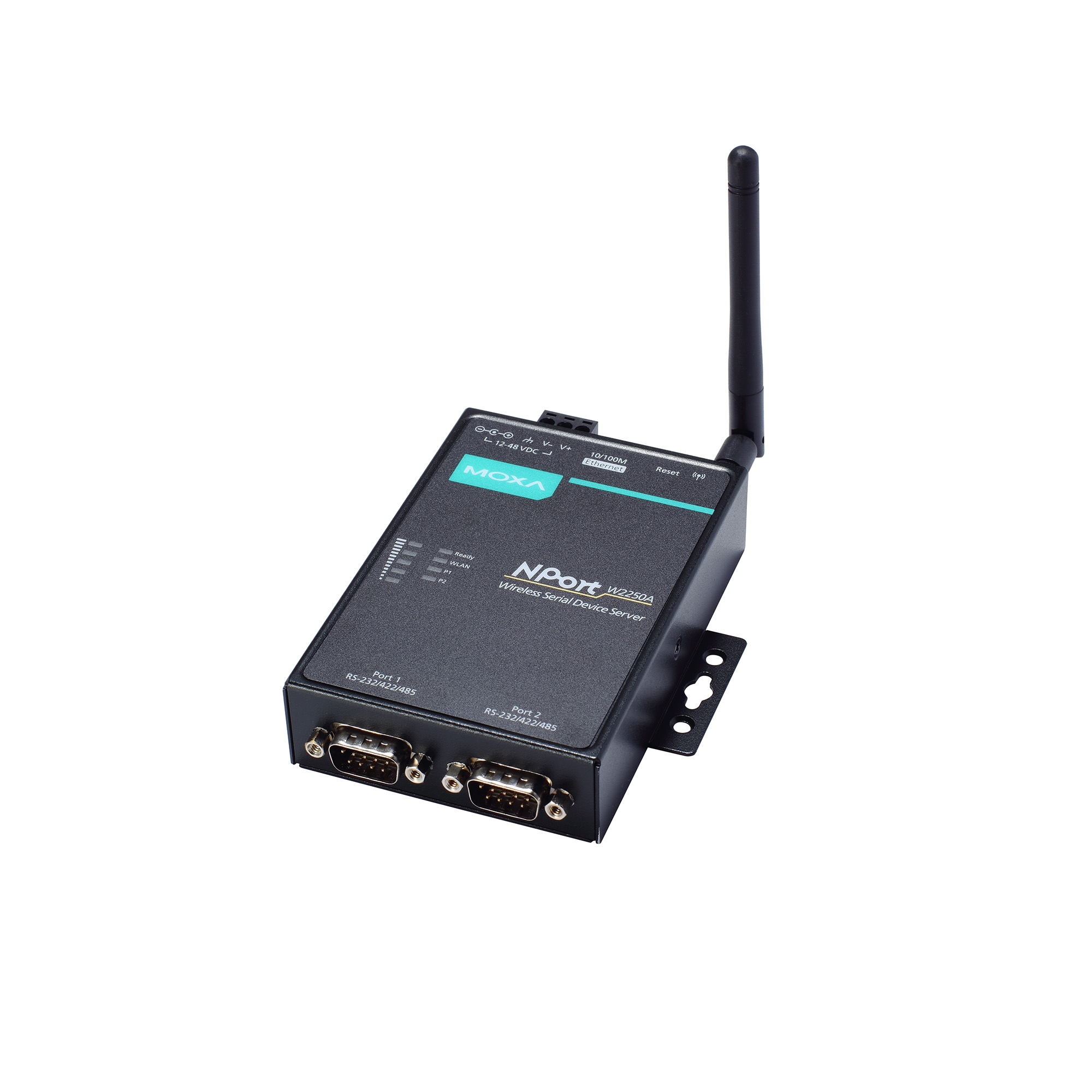

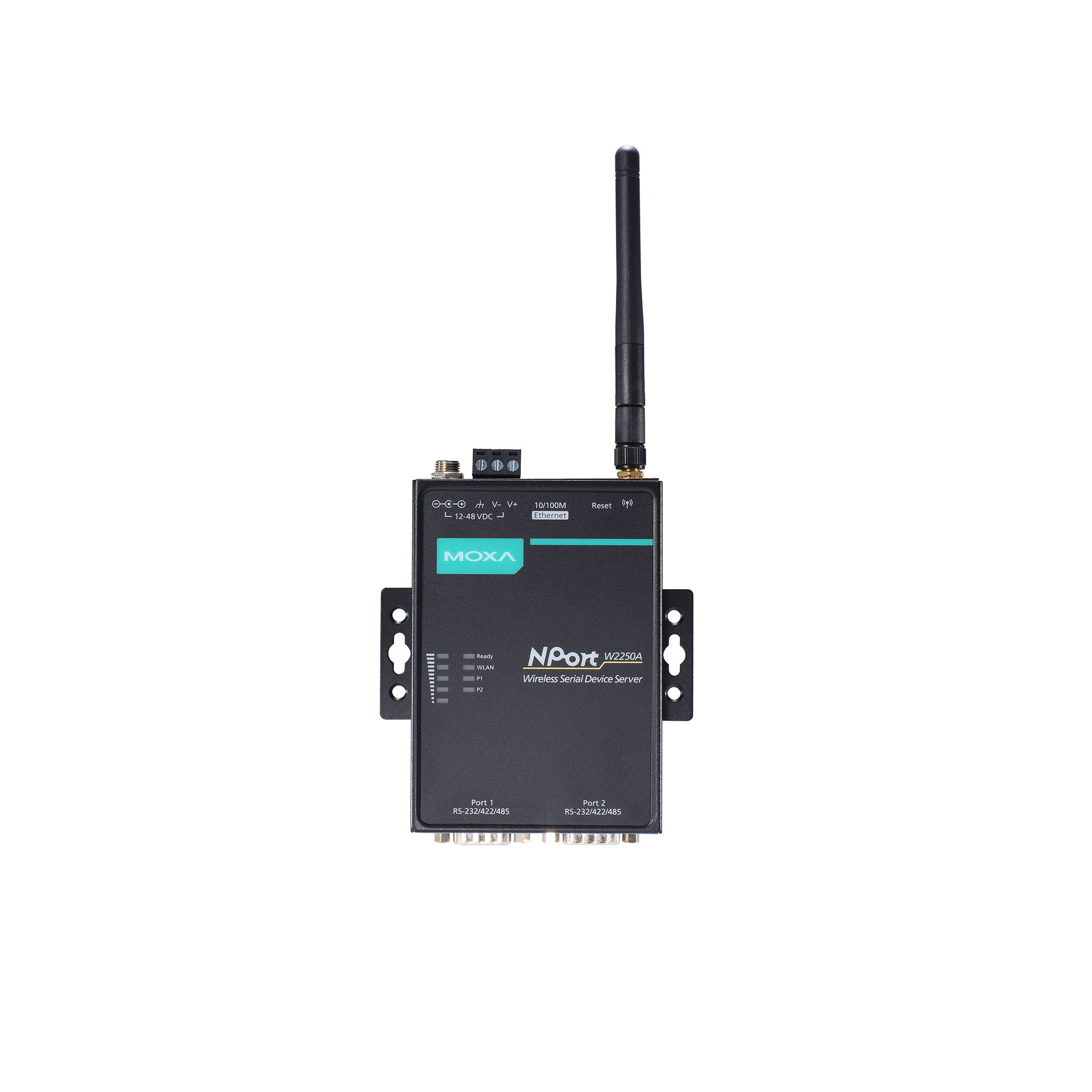

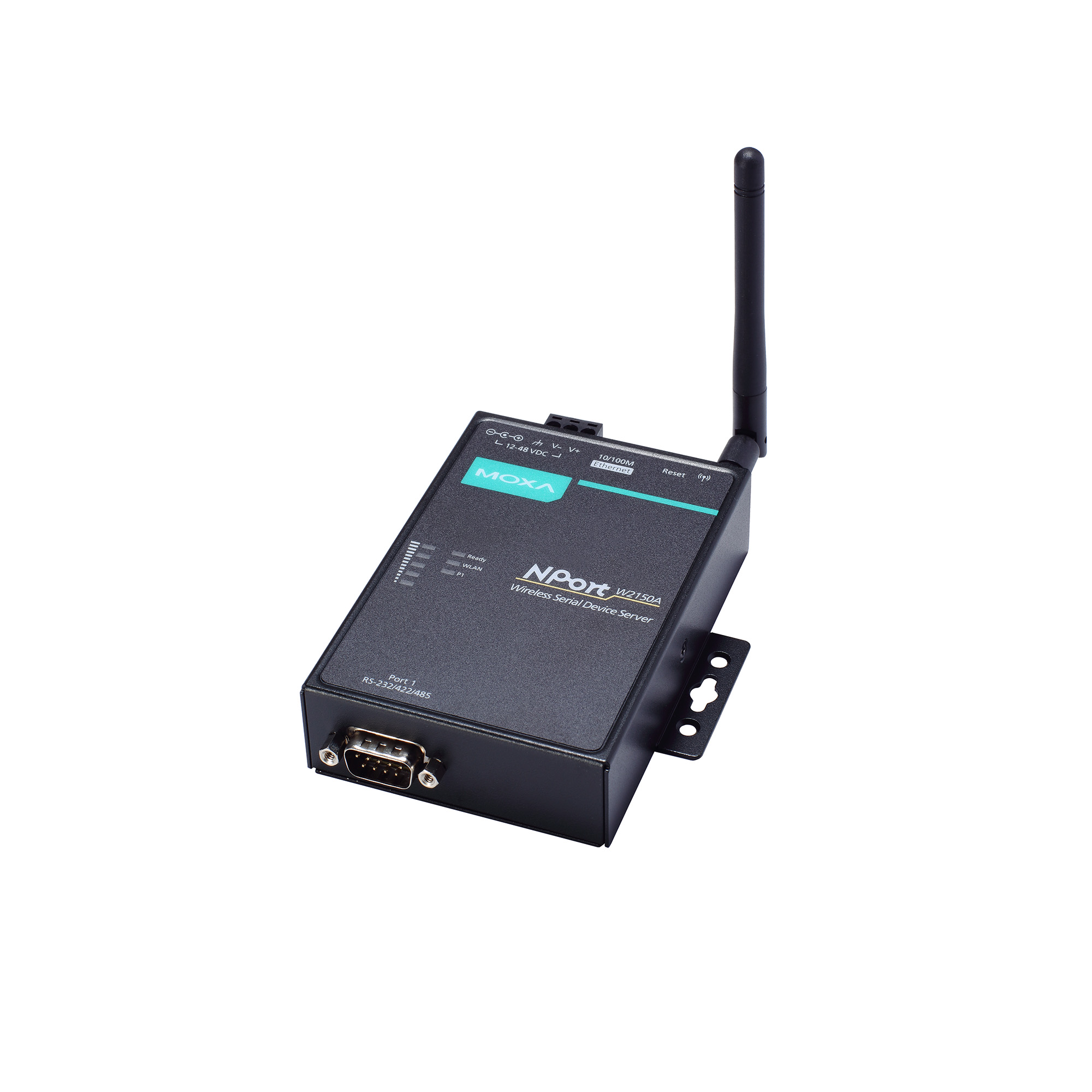

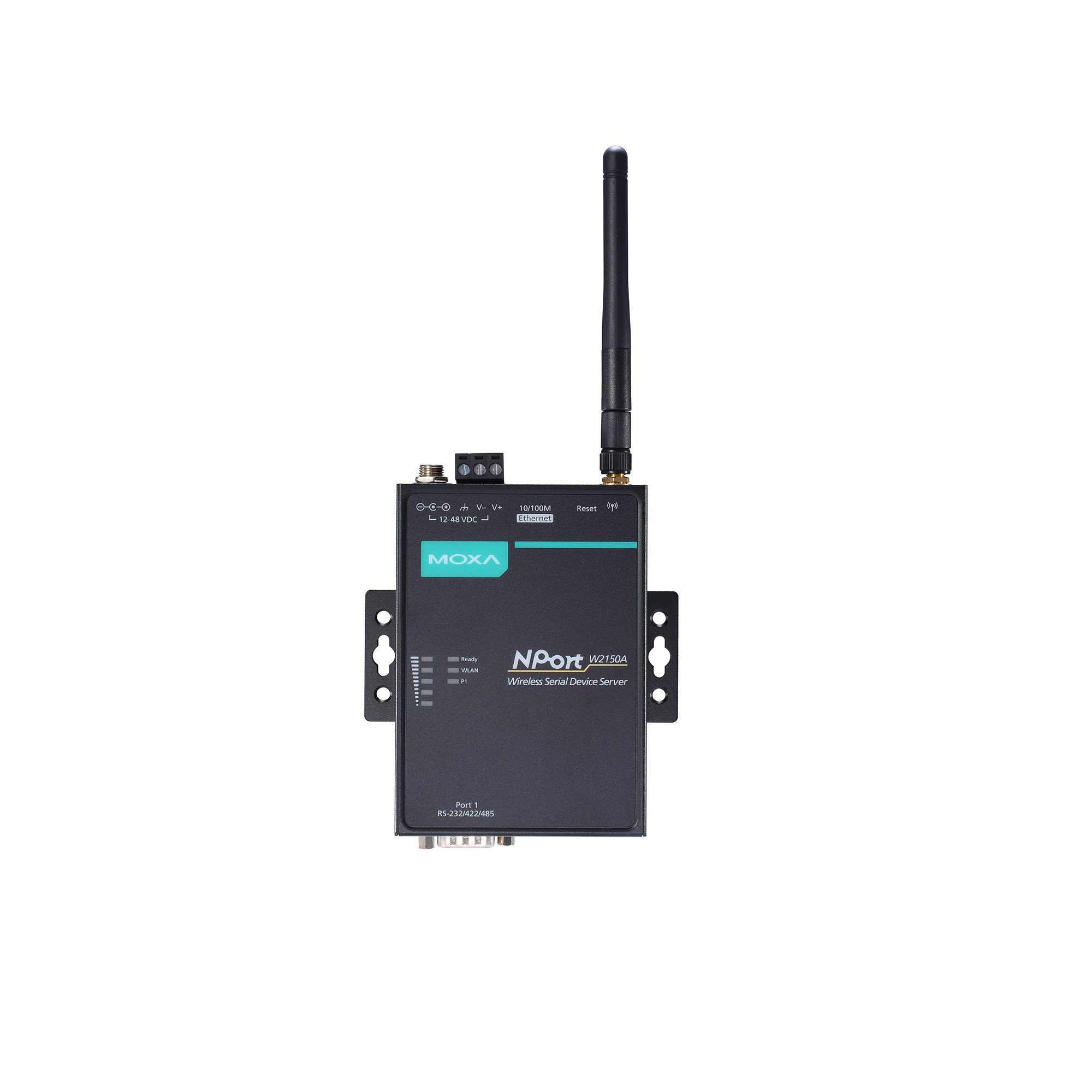

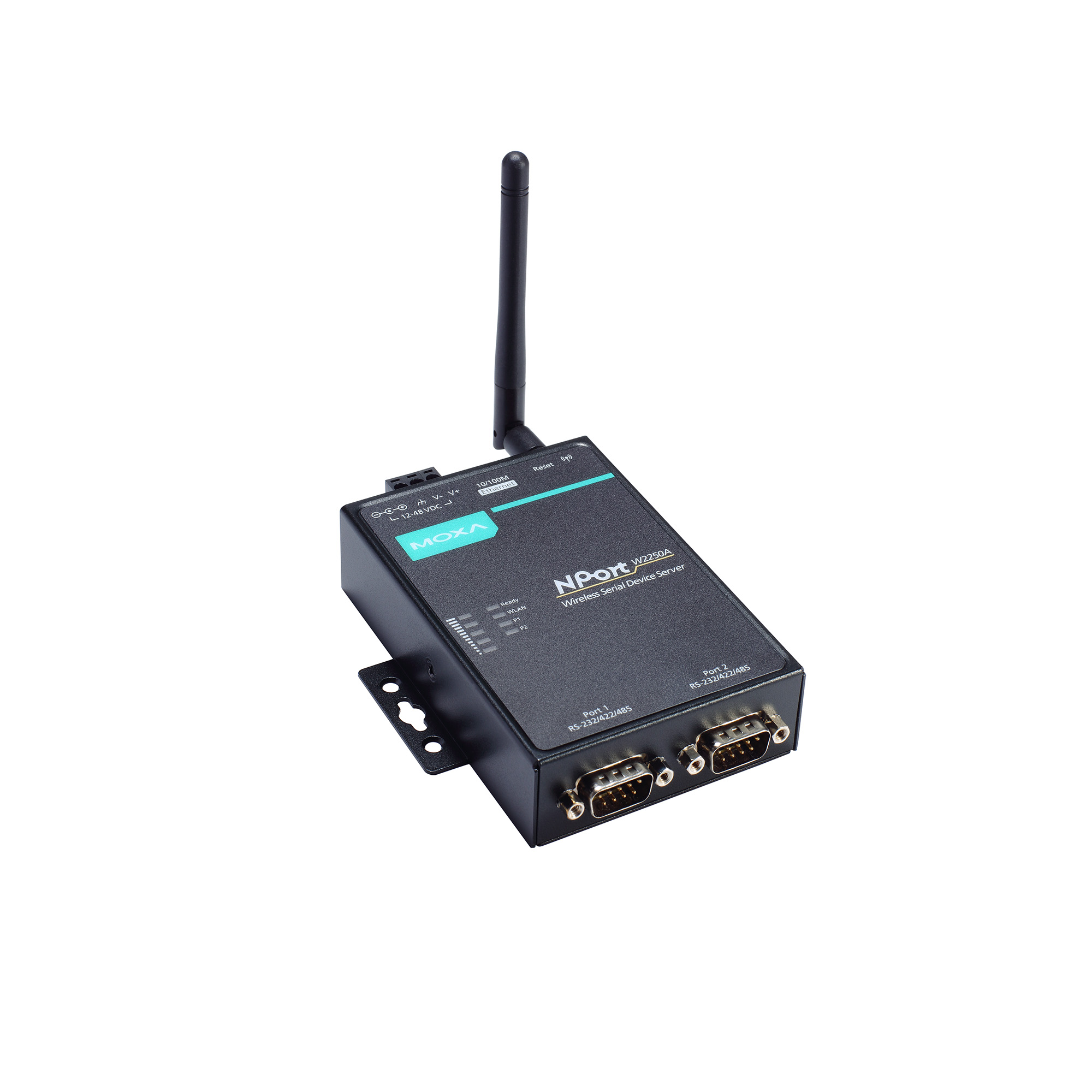

NPort W2150A/W2250Aシリーズ

ワイヤレスクライアント付きの1ポート/2ポートシリアルツーWiFi(802.11a/b/g/n)デバイスサーバー

moxa-nport-w2150a-w2250a-series-image-(1).jpg | Moxa
moxa-nport-w2150a-w2250a-series-image-1-(1).jpg | Moxa
moxa-nport-w2150a-w2250a-series-image-2-(1).jpg | Moxa
moxa-nport-w2150a-w2250a-series-image-3-(1).jpg | Moxa
moxa-nport-w2150a-w2250a-series-image-4-(1).jpg | Moxa
moxa-nport-w2150a-w2250a-series-image-5-(1).jpg | Moxa
moxa-nport-w2150a-w2250a-series-image-6-(1).jpg | Moxa

特徴および利点

  • シリアルデバイスとイーサネットデバイスをIEEE 802.11a/b/g/nネットワークへリンク
  • イーサネットまたはWLANを使用するWebベースの設定
  • シリアル、LAN、電源に対するサージ保護
  • HTTPS、SSHによるリモート設定
  • WEP/WPA/WPA2によるセキュアなデータアクセス
  • 複数のアクセスポイント間ですばやい自動切り替えを行うための高速ローミング
  • オフラインポートバッファリングとシリアルデータログ
  • デュアル電源(1つはネジ式電源ジャック、1つはターミナルブロック)

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

NPort® W2150AとW2250Aは、PLC、メーター、センサーなどのシリアルデバイスとイーサネットデバイスをワイヤレスLANに接続するための理想的な選択肢です。通信ソフトウェアは、ワイヤレスLANを介してどこからでもシリアルデバイスにアクセスできるようになります。さらに、ワイヤレスデバイスサーバーに必要なケーブル数が減り、難しい配線を行う必要がある用途に理想的です。インフラストラクチャーモードまたはアドホックモードで、NPort® W2150AとNPort® W2250Aは、オフィスや工場でWi-Fiネットワークに接続でき、これによりユーザーは複数のAP(アクセスポイント)間を移動したりローミングでき、次々と場所を頻繁に移動するデバイスに対する卓越したソリューションを提供します。

  • 10/100BaseT(X) Ports (RJ45 connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)

  • Configuration Options

    Web Console (HTTP/HTTPS), Windows Utility

  • Management

    DHCP Option 82, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, Syslog, Telnet, Web Console

  • Windows Real COM Drivers

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x

  • Fixed TTY Drivers

    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Android API

    Android 3.1.x and later

  • MIB

    Device Settings MIB, RFC1213, RFC1317

  • Security

    HTTPS/SSL, Local Account Accessibility, RADIUS, SSH

  • Time Management

    NTP Client, SNTP Client

  • WLAN Standards

    802.11a/b/g/n

  • Receiver Sensitivity for 802.11a (measured at 5.680 GHz)

    Typ. -91 @ 6 Mbps
    Typ. -74 @ 54 Mbps

  • Receiver Sensitivity for 802.11b (measured at 2.437 GHz)

    Typ. -92 dBm @ 1 Mbps
    Typ. -84 dBm @ 11 Mbps

  • Receiver Sensitivity for 802.11g (measured at 2.437 GHz)

    Typ. -91 dBm @ 6 Mbps
    Typ. -73 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (2.4 GHz; measured at 2.437 GHz)

    Typ. -89 dBm @ 6.5 Mbps (20 MHz)
    Typ. -71 dBm @ 72.2 Mbps (20 MHz)

  • Receiver Sensitivity for 802.11n (5 GHz; measured at 5.680 GHz)

    Typ. -89 dBm @ 6.5 Mbps (20 MHz)
    Typ. -71 dBm @ 72.2 Mbps (20 MHz)
    Typ. -85 dBm @ 13.5 Mbps (40 MHz)
    Typ. -67 dBm @ 150 Mbps (40 MHz)

  • Modulation Type

    DSSS
    OFDM

  • Transmission Distance

    Up to 100 meters (in open areas)

  • Transmission Rate

    802.11a/g: 54 Mbps
    802.11b: 11 Mbps
    802.11n: 6.5 to 150 Mbps

  • Transmitter Power for 802.11b

    16±1.5 dBm @ 1 Mbps
    16±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g

    16±1.5 dBm @ 6 Mbps
    14±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11a

    15±1.5 dBm @ 6 Mbps
    14±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (2.4 GHz)

    16 dBm @ 1.5 Mbps (6.5 MHz)
    12 dBm @ 1.5 Mbps (72.2 MHz)

  • Transmitter Power for 802.11n (5 GHz)

    15 dBm @ 1.5 Mbps (6.5 MHz)
    12 dBm @ 1.5 Mbps (150 MHz)

  • Wireless Security

    WEP encryption (64-bit and 128-bit)
    WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
    WPA/WPA2-Personal

  • WLAN Modes

    Ad-hoc Mode, Infrastructure mode

  • Connector

    DB9 male

  • No. of Ports

    NPort W2150A/W2150A-T: 1
    NPort W2250A/W2250A-T: 2

  • Serial Standards

    RS-232, RS-422, RS-485

  • Operation Modes

    Real COM mode, TCP Server mode, TCP Client mode, UDP mode, RFC2217 mode, Pair Connection mode, Ethernet Modem mode, Disabled

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • RS-485 Data Direction Control

    ADDC® (automatic data direction control)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Surge

    1 kV

  • Housing

    Metal

  • Installation

    Desktop, DIN-rail mounting (with optional kit), Wall mounting

  • Dimensions (with ears, without antenna)

    77 x 111 x 26 mm (3.03 x 4.37 x 1.02 in)

  • Dimensions (without ears or antenna)

    100 x 111 x 26 mm (3.94 x 4.37 x 1.02 in)

  • Weight

    NPort W2150A/W2150A-T: 547 g (1.21 lb)
    NPort W2250A/W2250A-T: 557 g (1.23 lb)

  • Antenna Length

    109.79 mm (4.32 in)

  • Operating Temperature

    Standard Models: 0 to 55°C (32 to 131°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Input Current

    NPort W2150A/W2150A-T: 179 mA @ 12 VDC
    NPort W2250A/W2250A-T: 200 mA @ 12 VDC

  • Input Voltage

    12 to 48 VDC

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Radio Frequency

    CE (ETSI EN 301 893, ETSI EN 300 328, ETSI EN 301 489-17, ETSI EN 301 489-1), ARIB RCR STD-33, ARIB STD-66

  • Alert Tools

    RTC (real-time clock)

  • Automatic Reboot Trigger

    Built-in WDT

  • Time

    NPort W2150A/W2150A-T: 383,187 hrs
    NPort W2250A/W2250A-T: 363,327 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
Device Search Utility
1.1 MB
ユーティリティ v2.4
  • Windows 10
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Vista
  • Windows XP
2021年3月31日 2021年3月31日 リリースノート
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB
ドライバー v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2020年7月8日 2020年7月8日 リリースノート
Windows Driver Manager (for Windows 7, Server 2008, or later))
3.0 MB
ドライバー v3.2
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年7月6日 2020年7月6日 リリースノート
Real TTY drivers for Linux 2.x.x
92.2 KB
ドライバー v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 3.x.x
95.0 KB
ドライバー v3.0
  • Linux Kernel 3.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 4.x.x
95.4 KB
ドライバー v4.0
  • Linux Kernel 4.x
2019年10月24日 2019年10月24日 リリースノート
Real TTY drivers for Linux 5.x.x
95.3 KB
ドライバー v5.0
  • Linux Kernel 5.x
2019年10月24日 2019年10月24日 リリースノート
Firmware for NPort W2150A/W2250A Series
8.4 MB
ファームウェア v1.11
2019年2月10日 2019年2月10日 リリースノート
Software Package for NPort W2150A/W2250A Series
131.1 KB
ソフトウェアパッケージ v2.2
2019年1月15日 2019年1月15日 リリースノート
Firmware for NPort W2150A/W2250A Series
8.5 MB
ファームウェア v2.2
2019年1月14日 2019年1月14日 リリースノート
Windows Driver Manager
2.6 MB
ドライバー v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月22日 2018年8月22日 リリースノート
Driver for NPort W2150A/W2250A Series (Device Server Android API)
18.1 MB
ドライバー v1.0
  • Android
2018年1月18日 2018年1月18日 リリースノート
Private MIB file for NPort W2150A/W2250A Series
131.1 KB
ソフトウェアパッケージ v2.1
2017年11月23日 2017年11月23日 リリースノート
SNMP MIB file for NPort W2150A/W2250A Series
131.1 KB
ソフトウェアパッケージ v1.11
2017年8月31日 2017年8月31日 リリースノート
Driver for NPort W2150A/W2250A Series (WinCE 5)
230.5 KB
ドライバー v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 リリースノート
Driver for NPort W2150A/W2250A Series (WinXP Embedded)
1.2 MB
ドライバー v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 リリースノート
Driver for NPort W2150A/W2250A Series (UNIX)
73.0 KB
ドライバー v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for NPort W2150A/W2250A Series
490.6 KB
QIG (クイックインストールガイド) 英語 v6.4 2021年5月6日 2021年5月6日
Manual for NPort W2150A/W2250A Series
17.6 MB
マニュアル 英語 v10.2 2020年7月8日 2020年7月8日
NPort W2150A/W2250Aシリーズデータシート
3.2 MB
データシート 日本語 v1.5 2020年6月23日 2020年6月23日
Tech Note: Real COM mode for NPort
423.5 KB
テクニカルノート 英語 v1.1 2020年4月30日 2020年4月30日
Tech Note: Enabling Ethernet Bridge Mode on the NPort W2x50A With Cisco 2100/2500/4400/5500/Flex 7500 Series Wireless LAN Controllers
912.9 KB
テクニカルノート 英語 v1.0 2015年1月29日 2015年1月29日
Tech Note: WinXP Embedded System Images with Moxa MSB
912.9 KB
テクニカルノート 英語 v1.0 2015年1月28日 2015年1月28日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
テクニカルノート 英語 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
テクニカルノート 英語 v1.0 2013年6月29日 2013年6月29日
2D CAD for NPort W2150A TOP
293.3 KB
2D CAD 英語 2012年3月30日 2012年3月30日
2D CAD for NPort W2250A TOP
426.5 KB
2D CAD 英語 2012年3月30日 2012年3月30日
Tech Note: Connecting NPort W2x50A to a Cisco WLC
1.5 MB
テクニカルノート 英語 v1.0 2012年3月29日 2012年3月29日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: UDP Mode for NPort
173.2 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
テクニカルノート 英語 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
テクニカルノート 英語 v1.0 2009年5月21日 2009年5月21日
