UPort 400Aシリーズ

4ポートおよび7ポートの産業グレードのUSB 3.2ハブ

moxa-uport-400a-series-image-(1).jpg | Moxa
moxa-uport-400a-series-image-1-(1).jpg | Moxa
moxa-uport-400a-series-image-2-(1).jpg | Moxa
moxa-uport-400a-series-image-3-(1).jpg | Moxa
moxa-uport-400a-series-image-4-(1).jpg | Moxa
moxa-uport-400a-series-image-5-(1).jpg | Moxa
moxa-uport-400a-series-image-6-(1).jpg | Moxa

機能と特長

  • USB-IF認証取得
  • USB 3.2超高速機能
  • 確実に接続するためのラッチ付きUSBケーブル設計
  • 包括的な診断LED
  • デュアル電源入力(電源ジャックとターミナルブロック)
  • DINレール筐体およびウォールマウント可能な筐体
  • 堅牢な金属製筐体

認証

  • moxa-usb-super-speed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UPort® 400Aシリーズ産業グレードUSB 3.2ハブは、USBポートを4つまたは7つのUSBポートに拡張することができます。ハブは、高負荷アプリケーションの場合でも、各ポートを介して真のUSB 3.2 Gen 1 SuperSpeed 5 Gbpsデータ伝送速度を提供するように設計されています。UPort® 400Aは、USB-IF SuperSpeed認証を取得しています。これは、この製品が信頼できる高品質のUSB 3.2ハブであることを示しています。さらに、USBプラグアンドプレイ仕様に完全に準拠し、ポートあたり900 mAの完全な電力を供給し、USBデバイスが適切に機能することを保証します。 UPort® 400Aハブは12~48 VDC電源をサポートしているため、モバイルアプリケーションに最適です。外部給電USBハブは、USBデバイスとの幅広い互換性を保証する唯一の方法です。

USB-IF認証取得

UPort® 404A USB3.2産業グレードUSBハブは、USB-IF(USB Implementers Forum)認証を受けています。USB-IFは、USB 3.2/2.0仕様に従って設計されたUSBハブの超高速USB動作に関する多くの厳しい電気的要件を検証します。 すなわち、UPort® 400Aが最大5 MbpsのUSB伝送用のSuperSpeed USB 3.2 Gen 1をサポートしており、相互運用性の要件に完全に準拠し、デバイスが機能するのに十分な電力を備え、一時停止状態から高速動作へのスムーズな移行を容易にすることを意味します。

ESDレベル4保護

静電気放電(ESD)は、保護デバイスの接合層を突き抜ける立ち上がり時間(dv/dt)が高い場合、1,000ボルトを超えるESDと同程度に深刻になる可能性があります。深刻な損傷を回避するために、MoxaのUPort® 400Aシリーズ USBハブはESDレベル4(接触放電 8 kV、気中放電 15 kV)保護を提供し、ユーザーの最終製品の品質と価値を高めます。

強固なコネクタを備えたUSBケーブル

UPort® 400Aは、UPortとコンピュータをより安全に接続するためのラッチとねじロックのあるUSBケーブルを備えています。

  • USB Standards

    USB 3.2 Gen 1
    USB 1.1/2.0 compliant

  • Speed

    5 Gbps

  • USB Connector

    UFP: type B
    DFP: type A

  • No. of USB Ports

    8 (UFP: 1, DFP 7) for UPort 407A models
    5 (UFP: 1, DFP 4) for UPort 404A models

  • Input Voltage

    12 to 48 VDC
    No. of power inputs: 2

  • Power Connector

    Power jack
    3-pin terminal block

  • Reverse Polarity Protection

    Supported

  • Input Current

    UPort 407A Models: 4.75A @ 12 VDC
    UPort 404A Models: 2.8A @ 12 VDC

  • Output Power Rating

    Port 1: 900 mA / 1500 mA @ 5 VDC, BC 1.2 compliant
    Rest of ports: 900 mA @ 5 VDC

  • Housing

    Metal

  • Dimensions

    UPort 407A models: 80 x 27 x 140 mm (3.15 x 1.06 x 5.51 in)
    UPort 404A models: 85 x 27 x 100 mm (3.35 x 1.06 x 3.94 in)

  • Weight

    UPort 407A models: 350 g (0.77 lb)
    UPort 404A models: 264 g (0.58 lb)

  • Installation

    Wall mounting (with optional kit)
    DIN-rail mounting (with optional kit)

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp. Models: -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    Standard Models: -20 to 75°C (-4 to 167°F)
    Wide Temp.Models: -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
    IEC 61000-4-8 PFMF

  • Safety

    EN 62368-1
    UL 62368-1
    KC

  • Environmental Testing

    IEC 60068-2-1

  • Freefall

    IEC 60068-2-34

  • Green Product

    RoHS, CRoHS, WEEE

  • Standards

    Telcordia (Bellcore), GB

  • Time

    UPort 407A Models: 1,467,922 hours (minimum)
    UPort 404A Models: 2,107,973 hours (minimum)

サポートドキュメント

名前 種類 言語 バージョン リリース日
UPort 400Aシリーズデータシート
3.8 MB
データシート 日本語 v1.1 2022年12月26日 2022年12月26日
QIG for UPort 400A Series
4.9 MB
QIG (クイックインストールガイド) 英語 v1.0 2022年12月8日 2022年12月8日
2D CAD for UPort 400A Series (UPort 404A/UPort 407A)
5.2 MB
2D CAD 英語 2022年12月7日 2022年12月7日

利用可能なモデル (4)

画像を表示

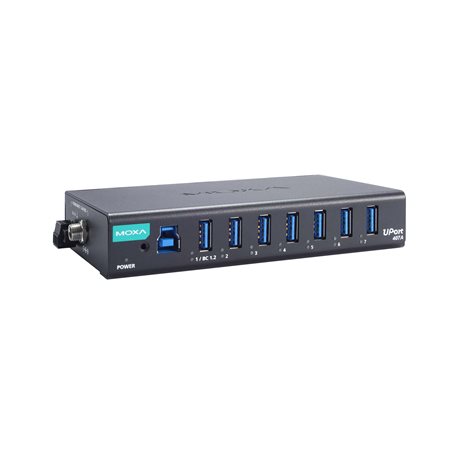

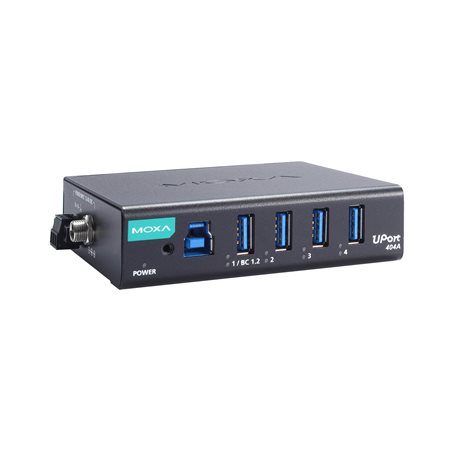

moxa-uport-404a-image.jpg | MoxaUPort 404Amoxa-uport-407a-image.jpg | MoxaUPort 407Amoxa-uport-404a-t-image.jpg | MoxaUPort 404A-Tmoxa-uport-407a-t-image.jpg | MoxaUPort 407A-T
USB InterfaceUSB 3.2 Gen 1USB 3.2 Gen 1USB 3.2 Gen 1USB 3.2 Gen 1
No. of USB Ports4 downstream7 downstream4 downstream7 downstream
HousingMetalMetalMetalMetal
Operating Temp.0 to 60°C0 to 60°C-40 to 85°C-40 to 85°C
Power Adapter IncludedYYNN
