UPort 404/407シリーズ

産業グレードの4ポートおよび7ポートUSBハブ

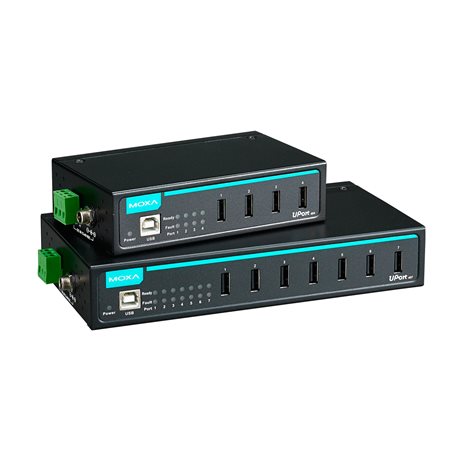

moxa-uport-404-407-series-image-1-(1).jpg | Moxa

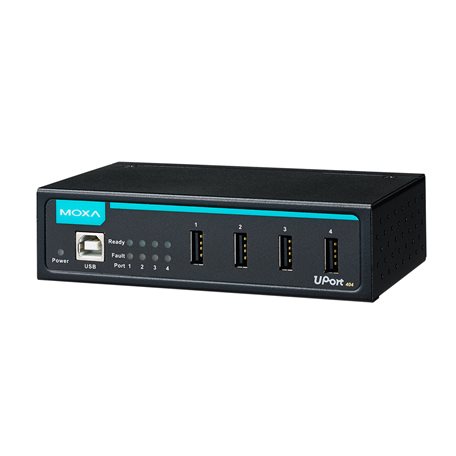

moxa-uport-404-407-series-image-2-(1).jpg | Moxa

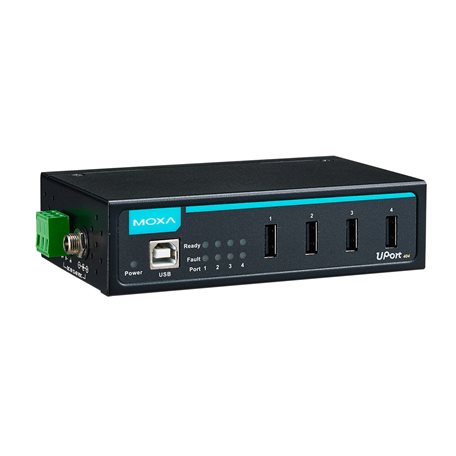

moxa-uport-404-407-series-image-3-(1).jpg | Moxa

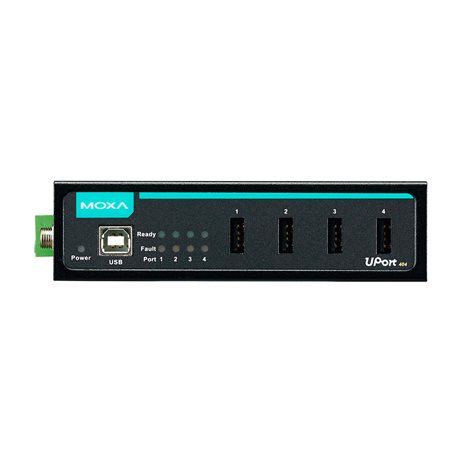

moxa-uport-404-407-series-image-4-(1).jpg | Moxa

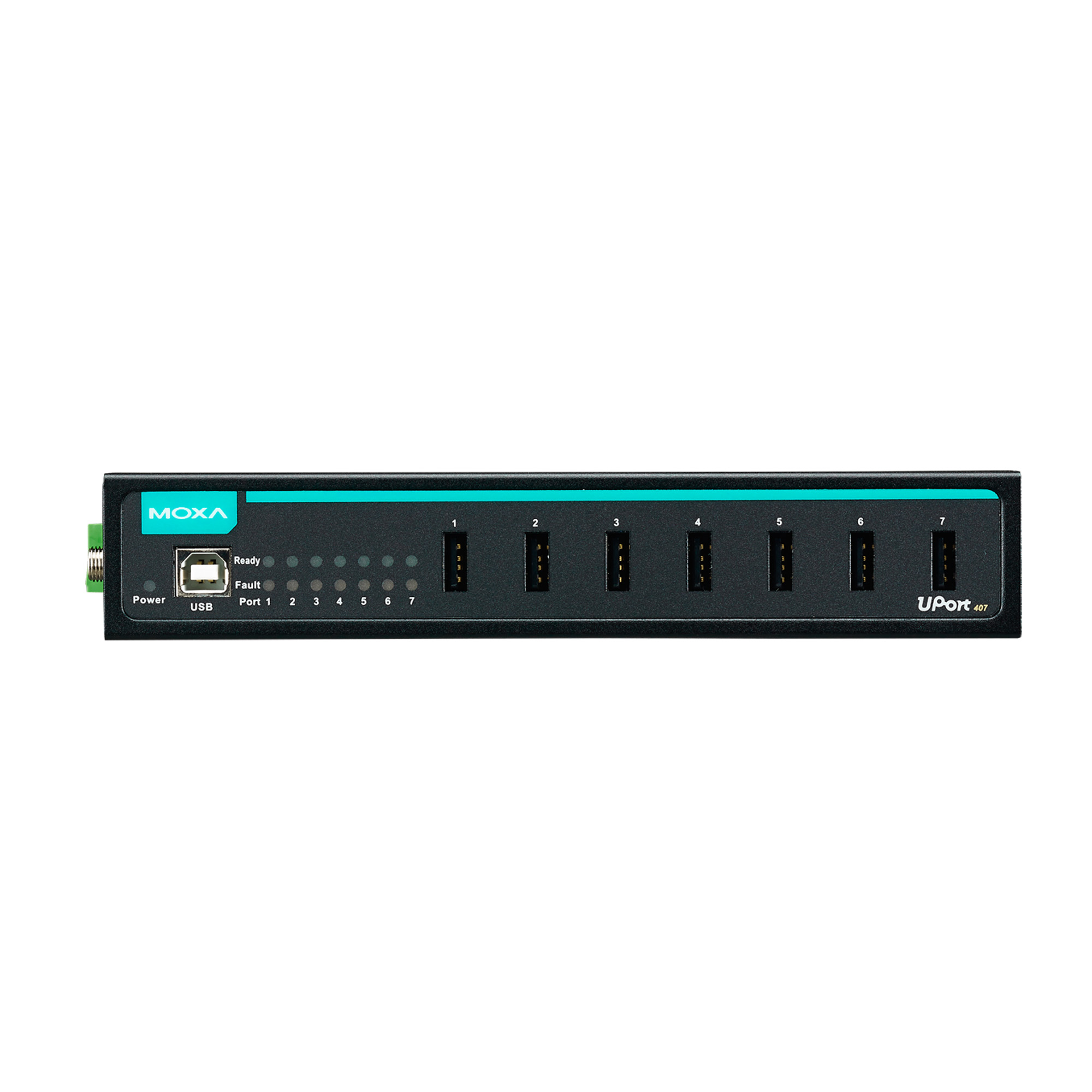

moxa-uport-404-407-series-image-5-(1).jpg | Moxa

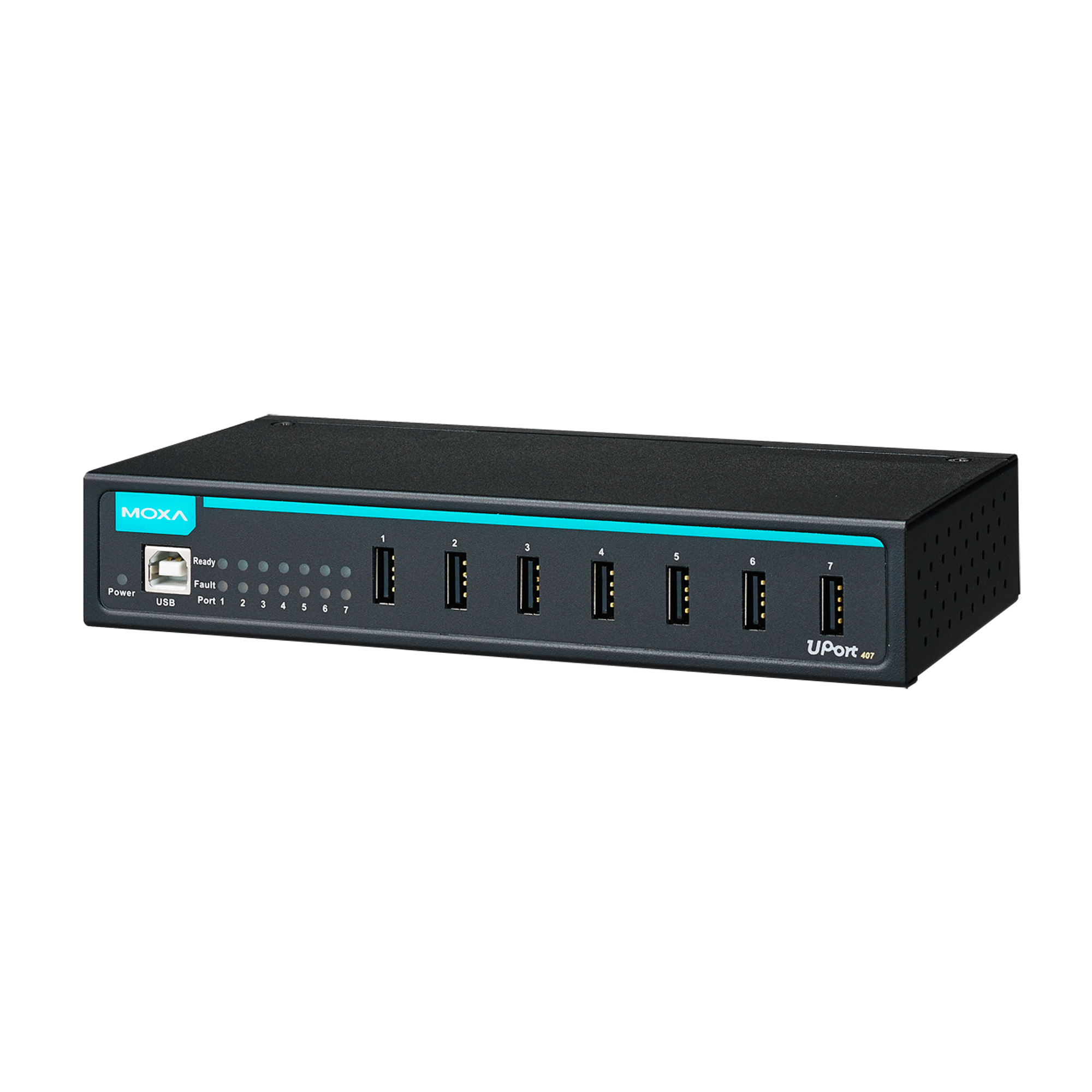

moxa-uport-404-407-series-image-6-(1).jpg | Moxa

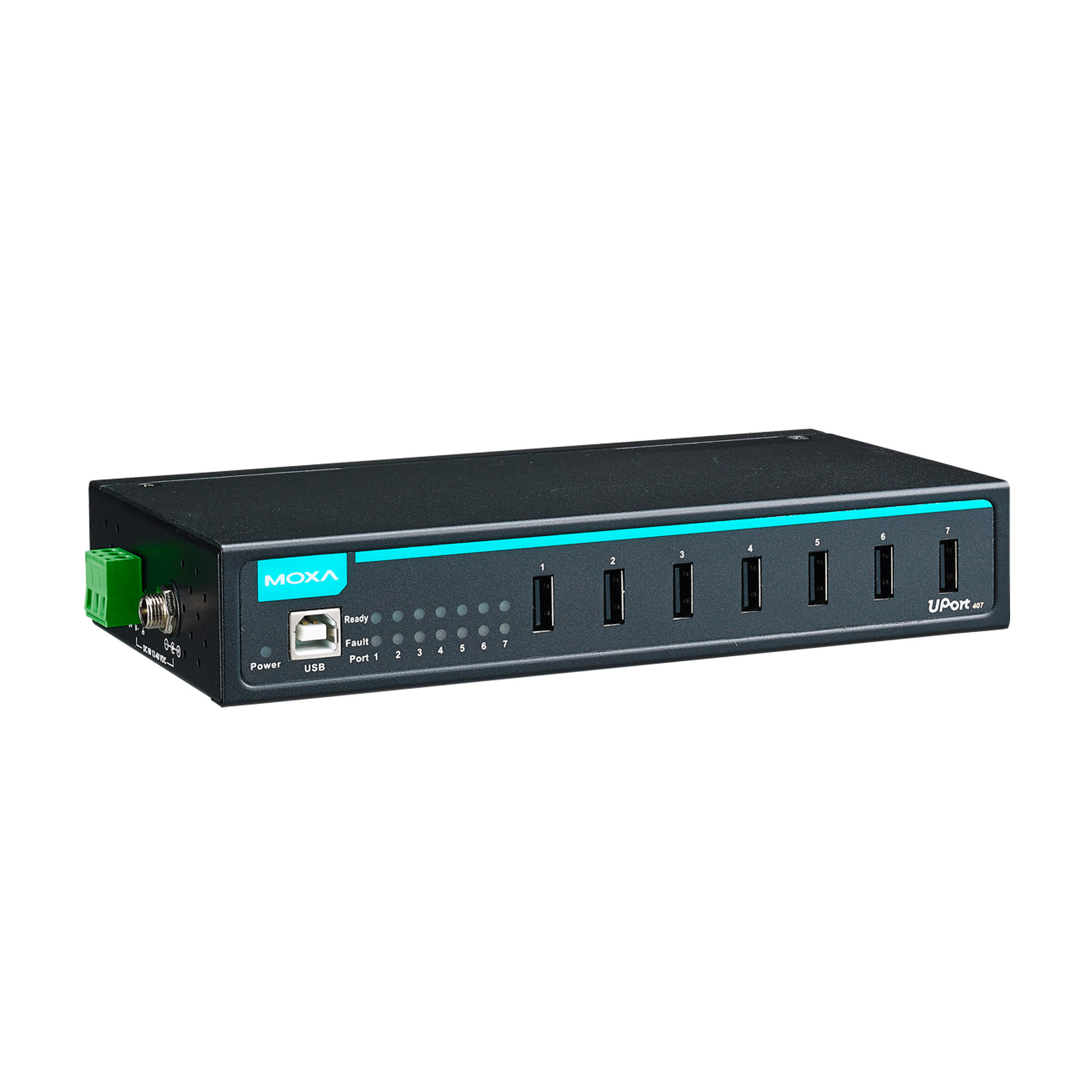

moxa-uport-404-407-series-image-7-(1).jpg | Moxa

特徴および利点

  • 最大480 MbpsのUSBデータ伝送速度を実現するHi-Speed USB 2.0
  • USB-IF認定
  • デュアル電源入力(電源ジャックとターミナルブロック)
  • すべてのUSBポートに15 kV ESDレベル4保護
  • 堅牢な金属製筐体
  • DINレールおよびウォールマウント可能
  • 包括的な診断LED
  • バスパワーまたは外部電源を選択(UPort 404)

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UPort® 404およびUPort® 407は、1つのUSBポートをそれぞれ4つおよび7つのUSBポートに拡張する産業グレードのUSB 2.0ハブです。ハブは、高負荷アプリケーションの場合でも、各ポートを介して真のUSB 2.0 Hi-Speed 480 Mbpsデータ伝送速度を提供するように設計されています。UPort® 404/407は、USB-IF Hi-Speed認証を取得しています。これは、どちらの製品も信頼性の高い高品質のUSB 2.0ハブであることを示しています。 さらに、ハブはUSBプラグアンドプレイ仕様に完全に準拠しています。ポートごとに500 mAの電力を供給し、USBデバイスが適切に機能するようにします。UPort® 404およびUPort® 407ハブは12-40 VDC電源をサポートしているため、移動体アプリケーションに最適です。外部給電USBハブは、USBデバイスとの幅広い互換性を保証する唯一の方法です。



USB-IF認証

UPort® 404およびUPort® 407 USB 2.0産業グレードUSBハブは、USB-IF(USB Implementers Forum)認証を受けています。USB-IFは、USB2.0仕様に準拠して設計されたUSBハブの高速USB動作に関する多くの厳しい電気的要件を保証します。すなわち、UPort® 404/407が最大480MbpsのUSB伝送用のHi-Speed USB 2.0をサポートしており、相互運用性の要件に完全に準拠し、デバイスが機能するのに十分な電力を備えており、一時停止状態から高速動作へのスムーズな移行を容易にすることを意味します。



ESDレベル4保護

静電気放電(ESD)は、保護デバイスの接合層を突き抜ける高い立ち上がり時間(dv/dt)を持つ1,000ボルト以上のESDと同程度に深刻になる可能性があります。深刻な損傷を回避するために、MoxaのUPort® 404/407 USBハブはESDレベル4(接触放電 8 kV、気中放電 15 kV)保護を提供し、ユーザーの最終製品の品質と価値を高めます。



  • Speed

    12 Mbps, 480 Mbps

  • USB Connector

    USB Type B

  • USB Standards

    USB 1.1/2.0 compliant

  • No. of USB Ports

    UPort 404 Series: 4
    UPort 407 Series: 7

  • Input Current

    UPort 404 Series: 1.3 A @ 12 VDC
    UPort 407 Series: 2.3 A @ 12 VDC

  • Input Voltage

    12 to 40 VDC

  • Housing

    Aluminum

  • Dimensions

    UPort 404 Series: 80 x 35 x 130 mm (3.15 x 1.38 x 5.12 in)
    UPort 407 Series: 100 x 35 x 192 mm (3.94 x 1.38 x 7.56 in)

  • Weight

    Packaged:
    UPort 404 Series: 855 g (1.88 lb)
    UPort 407 Series: 965 g (2.13 lb)

    Product Only:
    UPort 404 Series: 850 g (1.87 lb)
    UPort 407 Series: 950 g (2.1 lb)

  • Installation

    Wall mounting, DIN-rail mounting (optional)

  • Operating Temperature

    Standard Models: 0 to 60℃ (32 to 140℉)
    Wide Temp.Models: -40 to 85℃ (-40 to 185℉)

  • Storage Temperature (package included)

    Standard Models: -20 to 75℃ (-4 to 167℉)
    Wide Temp.Models: -40 to 85℃ (-40 to 185℉)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 0 V/m
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1

  • Safety

    UL 508

  • Freefall

    IEC 60068-2-34

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    UPort 404 Series: 1,490,340 hrs
    UPort 407 Series: 1,111,361 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
UPort 404/407シリーズデータシート
3.3 MB
データシート 日本語 v2.1 2020年5月4日 2020年5月4日
2D CAD for UPort 404
651.0 KB
2D CAD 英語 2010年3月3日 2010年3月3日
2D CAD for UPort 404 PCB
378.9 KB
2D CAD 英語 2010年3月3日 2010年3月3日
2D CAD for UPort 407 TOP
146.1 KB
2D CAD 英語 2010年3月3日 2010年3月3日
QIG for UPort 404/407 Series
2.0 MB
QIG (クイックインストールガイド) 英語 v4.0 2009年1月23日 2009年1月23日

利用可能なモデル (4)

画像を表示
moxa-uport-404-image.jpg | MoxaUPort 404moxa-uport-404-t-image.jpg | MoxaUPort 404-Tmoxa-uport-407-image.jpg | MoxaUPort 407moxa-uport-407-t-image.jpg | MoxaUPort 407-T
USB InterfaceUSB 2.0USB 2.0USB 2.0USB 2.0
No. of USB Ports4477
Housing MaterialAluminumAluminumAluminumAluminum
Operating Temp.0 to 60°C-40 to 85°C0 to 60°C-40 to 85°C
Power Adapter Included
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
