UPort 1100シリーズ

1ポートRS-232、RS-422/485、RS-232/422/485 USB - シリアルコンバータ

moxa-uport-1100-series-image-(1).jpg | Moxa

機能と特長

  • 高速データ転送最大ボーレート921.6 kbps
  • Windows、macOS、Linux、WinCEに対応するドライバーの提供
  • 容易な接続を実現するMini-DB9メス- ターミナルブロックアダプタ
  • USBとTxD/RxDのアクティビティを示すLED
  • 2 kV絶縁保護(「-I」モデルのみ)

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

USB - シリアルコンバータのUPort® 1100シリーズは、シリアルポートを備えていないラップトップまたはワークステーションのコンピュータに最適なアクセサリです。これらは、現場で異なるシリアルデバイスを接続したり、標準のCOMポートやDB9コネクタのないデバイス用に個別のインターフェイスコンバータを接続したりする必要があるエンジニアにとって不可欠です。

UPort® 1100シリーズはUSBをRS-232/422/485に変換します。本製品はレガシーのシリアルデバイスと互換性があり、計装やPOSのアプリケーションで使用できます。



  • Speed

    12 Mbps

  • USB Connector

    UPort 1110/1130/1130I/1150: USB Type A
    UPort 1150I: USB Type B

  • USB Standards

    USB 1.0/1.1 compliant, USB 2.0 compatible

  • No. of Ports

    1

  • Connector

    DB9 male

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None, RTS/CTS, XON/XOFF

  • Isolation

    UPort 1130I/1150I: 2kV

  • Serial Standards

    UPort 1110: RS-232
    UPort 1130/1130I: RS-422, RS-485
    UPort 1150/1150I: RS-232, RS-422, RS-485

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Input Voltage

    5 VDC

  • Input Current

    UPort 1110: 30 mA
    UPort 1130: 60 mA
    UPort 1130I: 65 mA
    UPort 1150: 77 mA
    UPort 1150I: 260 mA

  • Housing

    UPort 1110/1130/1130I/1150: ABS + Polycarbonate
    UPort 1150I: Metal

  • Dimensions

    UPort 1110/1130/1130I/1150:
    37.5 x 20.5 x 60 mm (1.48 x 0.81 x 2.36 in)
    UPort 1150I:
    52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)

  • Weight

    UPort 1110/1130/1130I/1150: 65 g (0.14 lb)
    UPort 1150I: 75 g (0.16 lb)

  • Operating Temperature

    0 to 55°C (32 to 131°F)

  • Storage Temperature (package included)

    -20 to 70°C (-4 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class 1

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m
    IEC 61000-4-8 PFMF

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    1,949,025 hrs

  • Standards

    MIL-HDBK-217F
    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for UPort 1100 Series (Windows 11 and Windows Server 2022, WHQL certified)
2.9 MB
ドライバー
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
2024年4月2日 2024年4月2日 リリースノート
Software Package for UPort 1100 Series (UPort Configuration Tool for macOS)
4.7 MB
ソフトウェアパッケージ
SHA-512
v1.0
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
2024年3月7日 2024年3月7日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 リリースノート
Driver for UPort 1100 Series (Linux Kernel 6.x)
250.4 KB
ドライバー
SHA-512
v6.0
  • Linux Kernel 6.x
2023年3月28日 2023年3月28日 リリースノート
ViewCom Utility
3.3 MB
ユーティリティ
SHA-512
v2.0
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2022年5月30日 2022年5月30日 リリースノート
Driver for UPort 1100 Series (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
2.0 MB
ドライバー
SHA-512
v3.2
  • Windows
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年2月15日 2022年2月15日 リリースノート
Driver for UPort 1100 Series (Linux kernel 5.x)
218.7 KB
ドライバー
SHA-512
v5.1
  • Linux Kernel 5.x
2021年9月2日 2021年9月2日 リリースノート
Driver for UPort 1100 Series (Linux kernel 4.x)
206.7 KB
ドライバー
SHA-512
v4.1
  • Linux Kernel 4.x
2021年9月2日 2021年9月2日 リリースノート
Driver for UPort 1100 Series (macOS 10.1x to 11)
107.4 KB
ドライバー
SHA-512
v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
2020年6月24日 2020年6月24日 リリースノート
Driver for UPort 1100 Series (Linux kernel 3.0)
88.3 KB
ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
2019年11月12日 2019年11月12日 リリースノート
Driver for UPort 1100 Series (Linux kernel 2.4.x/2.6.x)
172.2 KB
ドライバー
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年11月12日 2019年11月12日 リリースノート
Driver for UPort 1100 Series (Windows CE 5.0)
328.6 KB
ドライバー
SHA-512
v1.1
  • Windows CE 5.0
2019年1月15日 2019年1月15日 リリースノート
Driver for UPort 1100 Series (Windows CE 6.0)
320.0 KB
ドライバー
SHA-512
v1.0
  • Windows CE 6.0
2019年1月15日 2019年1月15日 リリースノート
Driver for UPort 1100 Series (Windows XP or Windows Server 2000 and prior, WHQL certified)
2.1 MB
ドライバー
SHA-512
v2.0
  • Windows 2000
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年9月3日 2018年9月3日 リリースノート
Driver for UPort 1100 Series (Android)
4.3 MB
ドライバー
SHA-512
v1.0
  • Android
2013年8月23日 2013年8月23日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 2000
  • Windows 7
  • Windows 7
  • Windows Server 2003
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Vista
  • Windows Vista
  • Windows XP
  • Windows XP
2012年5月14日 2012年5月14日 リリースノート
Viewcom
434.6 KB
ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008
  • Windows Vista
  • Windows Vista
  • Windows XP
  • Windows XP
2010年7月12日 2010年7月12日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Declaration of Conformity for UPort 1100 Series
302.5 KB
宣言書 英語 v1.0 2024年11月4日 2024年11月4日
FOSS Statement for UPort 1100 macOS Driver
108.4 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for UPort 1100 Configuration Tool on macOS
108.4 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for UPort 1100 Windows Driver
150.4 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
QIG for UPort 1100 Series
496.5 KB
QIG (クイックインストールガイド) 英語 v8.2 2024年8月8日 2024年8月8日
Manual for UPort 1100 Series
4.7 MB
マニュアル 英語 v10.0 2024年6月11日 2024年6月11日
Tech Note: UPort Driver Porting Guide for Arm-based Platforms
423.1 KB
テクニカルノート 英語 v1.2 2021年12月21日 2021年12月21日
QIG for UPort 1100 Series
279.4 KB
QIG (クイックインストールガイド) 英語 v8.1 2021年5月6日 2021年5月6日
UPort 1100シリーズデータシート
3.5 MB
データシート 日本語 v1.0 2020年12月15日 2020年12月15日
2D CAD for UPort 1110/1130/1150 TOP
322.1 KB
2D CAD 英語 2008年11月5日 2008年11月5日
2D CAD for UPort 1150I
156.0 KB
2D CAD 英語 2008年11月5日 2008年11月5日

利用可能なモデル (5)

画像を表示

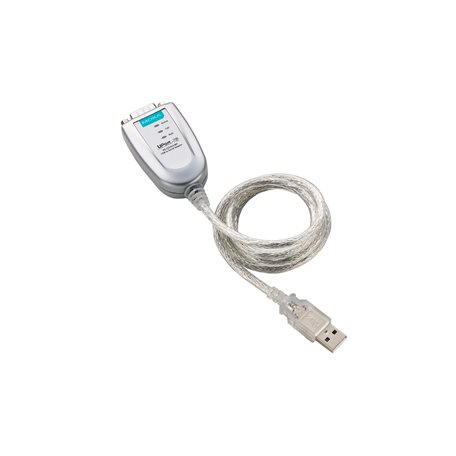

moxa-uport-1110-image.jpg | MoxaUPort 1110moxa-uport-1150i-image.jpg | MoxaUPort 1150Imoxa-uport-1130i-image.jpg | MoxaUPort 1130Imoxa-uport-1150-image.jpg | MoxaUPort 1150
USB InterfaceUSB 1.1USB 1.1USB 1.1USB 1.1
Serial StandardsRS-232RS-232/422/485RS-422/485RS-232/422/485
No. of Serial Ports1111
Isolation2 kV2 kV
Housing MaterialABS+PCMetalABS+PCABS+PC
Operating Temp.0 to 55°C0 to 55°C0 to 55°C0 to 55°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る

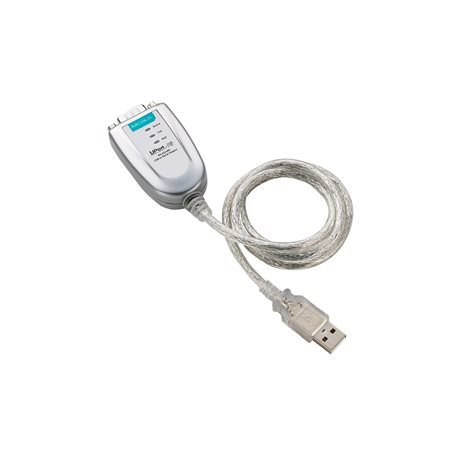

moxa-uport-1130-image.jpg | MoxaUPort 1130
USB InterfaceUSB 1.1
Serial StandardsRS-422/485
No. of Serial Ports1
Isolation
Housing MaterialABS+PC
Operating Temp.0 to 55°C
