UPort 1200/1400/1600シリーズ

2～16ポートRS-232、RS-422/485、およびRS-232/422/485 USB - シリアルコンバータ

moxa-uport-1200-1400-1600-series-image-(1).jpg | Moxa

機能と特長

  • 最大480 MbpsのUSBデータ伝送速度を実現するHi-Speed USB 2.0
  • 高速データ転送最大ボーレート921.6 kbps
  • Windows、Linux、macOS用のReal COMとTTYドライバー
  • 配線が簡単なMini-DB9メス- ターミナルブロックアダプタ
  • USBおよびTxD/RxDアクティビティを示すLED
  • 2 kV絶縁保護（「-I」モデルの場合）

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UPort® 1200/1400/1600シリーズのUSB - シリアルコンバータは、シリアルポートを備えていないラップトップやワークステーションコンピュータに最適なアクセサリです。これらは、現場でさまざまなシリアル デバイスを接続したり、標準COMポートやDB9コネクタのないデバイス用に個別のインターフェースコンバータを必要とするエンジニアにとって不可欠です。

UPort® 1200/1400/1600シリーズは、USBをRS-232/422/485に変換します。すべての製品は従来のシリアルデバイスと互換性があり、計測機器やPOSアプリケーションで使用できます。



  • Speed

    12 Mbps, 480 Mbps

  • USB Connector

    USB Type B

  • USB Standards

    USB 1.1/2.0 compliant

  • No. of Ports

    UPort 1200 Models: 2
    UPort 1400 Models: 4
    UPort 1600-8 Models: 8
    UPort 1600-16 Models: 16

  • Connector

    DB9 male

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None, Even, Odd, Space, Mark

  • Flow Control

    None
    RTS/CTS
    XON/XOFF

  • Isolation

    2 kV (I models)

  • Serial Standards

    UPort 1410/1610-8/1610-16: RS-232
    UPort 1250/1250I/1450/1650-8/1650-16: RS-232, RS-422, RS-485

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    Windows 11/10/8.1/8/7/Vista/XP/ME/98/95
    Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003/2000/NT

  • Linux Drivers

    Kernel versions: 6.x, 5.x, 4.x, 3.x, 2.6.x and 2.4.x

  • Mac Drivers

    macOS versions: 10.12 to 10.15, 11.x

  • Virtual Machine

    VMware Fusion (Windows on macOS 10.12 to 11.x)
    VMWare ESXi (Linux kernel 4)

    Parallels Desktop (Windows on macOS 10.12 to 11.x)

  • Arm®-based Platform Support

    Linux kernel 5.x / 4.x

  • Android API

    Android 3.1.x and later

  • Input Voltage

    UPort 1250/1410/1450: 5 VDC UPort 1410/1450モデル: USBポート電源の場合は5V、外部電源アダプタの場合は12V
    UPort 1250I/1400/1600-8 Models: 12 to 48 VDC
    UPort 1600-16 Models: 100 to 240 VAC

  • Input Current

    UPort 1250: 360 mA @ 5 VDC
    UPort 1250I: 200 mA @ 12 VDC
    UPort 1410/1450: 260 mA @ 12 VDC
    UPort 1450I: 360 mA @ 12 VDC
    UPort 1610-8/1650-8: 580 mA @ 12 VDC
    UPort 1600-16 Models: 220 mA @ 100 VAC

  • Housing

    Metal

  • Dimensions

    UPort 1250/1250I: 77 x 26 x 111 mm (3.03 x 1.02 x 4.37 in)
    UPort 1410/1450/1450I: 204 x 30 x 125 mm (8.03 x 1.18 x 4.92 in)
    UPort 1610-8/1650-8: 204 x 44 x 125 mm (8.03 x 1.73 x 4.92 in)
    UPort 1610-16/1650-16: 440 x 45.5 x 198.1 mm (17.32 x 1.79 x 7.80 in)

  • Weight

    UPort 1250/1250I: 180 g (0.40 lb)
    UPort 1410/1450/1450I: 720 g (1.59 lb)
    UPort 1610-8/1650-8: 835 g (1.84 lb)
    UPort 1610-16/1650-16: 2,475 g (5.45 lb)

  • Storage Temperature (package included)

    -20 to 75°C (-4 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    UPort 1200 Models: 0 to 60°C (32 to 140°F)
    UPort 1400/1600-8/1600-16 Models: 0 to 55°C (32 to 131°F)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m
    IEC 61000-4-8 PFMF

  • Safety

    UPort 1200/1600-16 Models: UL 60950-1
    UPort 1400/1600-8 Models: UL/IEC 62368-1

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    UPort 1250/1250I: 563,179 hrs
    UPort 1410: 394,441 hrs
    UPort 1450/1450I: 546,770 hrs
    UPort 1610-8: 208,413 hrs
    UPort 1650-8: 186,567 hrs
    UPort 1610-16: 138,704 hrs
    UPort 1650-16: 120,001 hrs

  • Standards

    UPort 1250/1250I/1410/1450/1450I: Telcordia (Bellcore) Standard
    UPort 1610-8/1650-8/1610-16/1650-16: MIL-HDBK-217F

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ドライバー ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for UPort 1200/1400/1600/G2 Series (Windows XP or Windows Server 2008 and prior, WHQL certified)
1.4 MB 		ドライバー
SHA-512
v2.1
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2024年3月7日 2024年3月7日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Windows 11 and Windows Server 2022 and later, WHQL certified)
8.6 MB 		ドライバー
SHA-512
v4.1
  • Windows
  • Windows 11
  • Windows Server 2022
 2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
11.4 MB 		ドライバー
SHA-512
v3.3
  • Windows
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 5.x)
646.4 KB 		ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (macOS 10.12 to 13)
413.6 KB 		ドライバー
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
  • macOS 12
  • macOS 13
 2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 6.x)
644.1 KB 		ドライバー
SHA-512
v6.1
  • Linux Kernel 6.x
 2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 4.x)
722.5 KB 		ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年10月13日 2023年10月13日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB 		ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
 2023年6月19日 2023年6月19日 リリースノート
Driver for UPort 1200/1400/1600 Series (Linux kernel 2.6.x)
338.1 KB 		ドライバー
SHA-512
v2.0
  • Linux Kernel 2.6.x
 2019年6月17日 2019年6月17日 リリースノート
Driver for UPort 1200/1400/1600 Series (Linux kernel 3.x)
337.5 KB 		ドライバー
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年6月17日 2019年6月17日 リリースノート
Driver for UPort 1200/1400/1600 Series (Windows CE 6.0)
481.0 KB 		ドライバー
SHA-512
v1.0
  • Windows CE 6.0
 2019年1月18日 2019年1月18日 リリースノート
Driver for UPort 1200/1400/1600 Series (Windows CE 5.0)
475.4 KB 		ドライバー
SHA-512
v1.1
  • Windows CE 5.0
 2019年1月18日 2019年1月18日 リリースノート
Driver for UPort 1200/1400/1600 Series (Android)
4.3 MB 		ドライバー
SHA-512
v1.0
  • Android
 2013年8月23日 2013年8月23日 リリースノート
Utility for UPort 1200/1400/1600 Series (PComm Lite)
1.6 MB 		ユーティリティ
SHA-512
v1.6
  • Windows
 2012年5月14日 2012年5月14日 リリースノート
Viewcom
434.6 KB 		ユーティリティ
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月12日 2010年7月12日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
FOSS Statement for Moxa PComm Lite Suite for Windows
108.5 KB 		宣言書 英語 v1.0 2025年2月7日 2025年2月7日
FOSS Statement for Moxa ViewCOM for Windows
139.9 KB 		宣言書 英語 v1.0 2025年2月7日 2025年2月7日
FOSS Statement for UPort 1200, 1400, 1600, 1200-G2, 1400-G2 and 1600-8-G2 Series macOS Driver
115.8 KB 		宣言書 英語 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for UPort 1200, 1400, 1600, 1200-G2, 1400-G2 and 1600-8-G2 Series Windows Driver
187.6 KB 		宣言書 英語 v1.0 2024年10月29日 2024年10月29日
QIG for UPort 1200/1400/1600 Series
1.3 MB 		QIG (クイックインストールガイド) 英語 v9.6 2024年8月8日 2024年8月8日
Declaration of Conformity for UPort 1200 Series
303.1 KB 		宣言書 英語 v1.0 2023年10月30日 2023年10月30日
Tech Note: UPort Driver Arm-based Platform Porting Guide
423.1 KB 		テクニカルノート 英語 v1.2 2023年10月13日 2023年10月13日
Manual for UPort 1200/1400/1600 Series
9.4 MB 		マニュアル 英語 v9.4 2023年7月4日 2023年7月4日
UPort 1200/1400/1600 シリーズデータシート
3.8 MB 		データシート 日本語 v2.0 2023年5月18日 2023年5月18日
QIG for UPort 1200/1400/1600 Series
772.0 KB 		QIG (クイックインストールガイド) 英語 v9.5 2022年8月24日 2022年8月24日
2D CAD for UPort 1250 TOP
621.6 KB 		2D CAD 英語 2008年11月5日 2008年11月5日
2D CAD for UPort 1250I Top
675.0 KB 		2D CAD 英語 2008年11月5日 2008年11月5日
2D CAD for UPort 1410
299.7 KB 		2D CAD 英語 2008年11月5日 2008年11月5日
2D CAD for UPort 1450
299.2 KB 		2D CAD 英語 2008年11月5日 2008年11月5日
2D CAD for UPort 1610-16/1650-16 TOP
315.4 KB 		2D CAD 英語 2008年11月5日 2008年11月5日
2D CAD for UPort 1610-8_1650-8 TOP
923.1 KB 		2D CAD 英語 2008年11月5日 2008年11月5日

利用可能なモデル (2)

画像を表示
比較

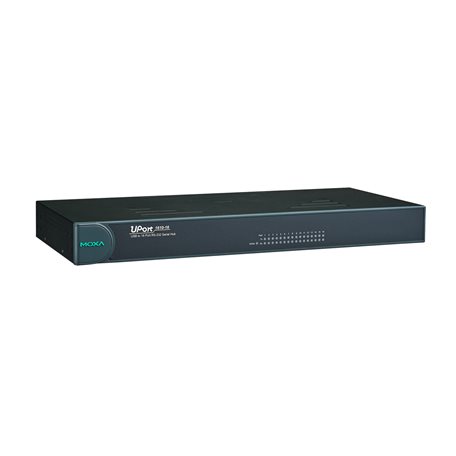

moxa-uport-1610-16-image.jpg | MoxaUPort 1610-16
比較

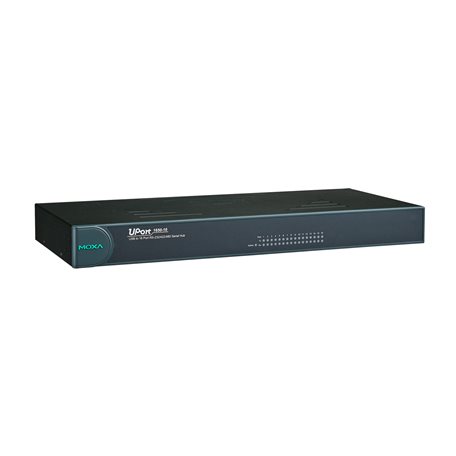

moxa-uport-1650-16-image.jpg | MoxaUPort 1650-16
USB InterfaceUSB 2.0USB 2.0
Serial StandardsRS-232RS-232/422/485
No. of Serial Ports1616
Isolation––
Housing MaterialMetalMetal
Operating Temp.0 to 55°C0 to 55°C
