UPort 1200-G2 シリーズ

2ポートRS-232/422/485 USB to シリアルコンバータ

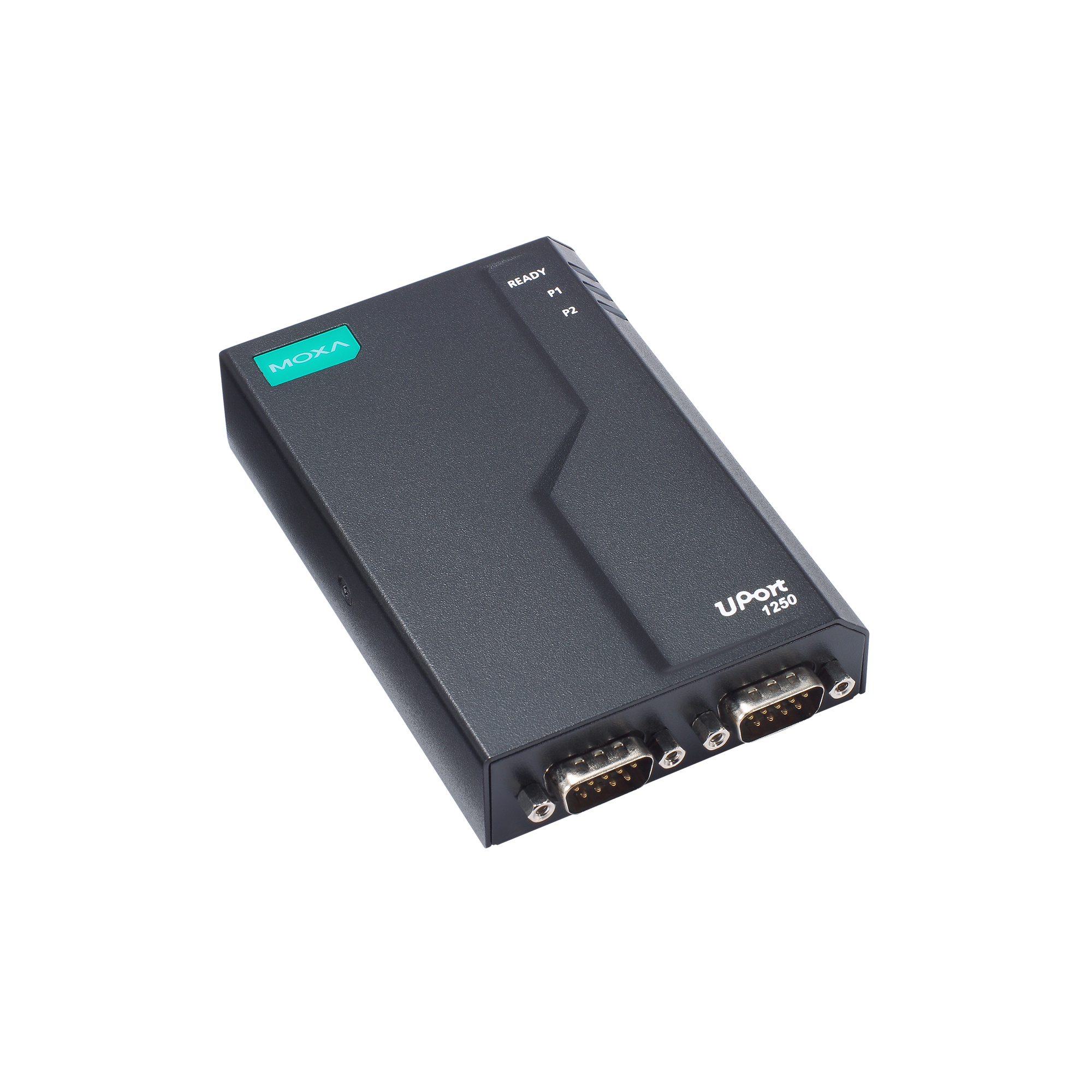

moxa-uport-1200-g2-series-image-(1).jpg | Moxa

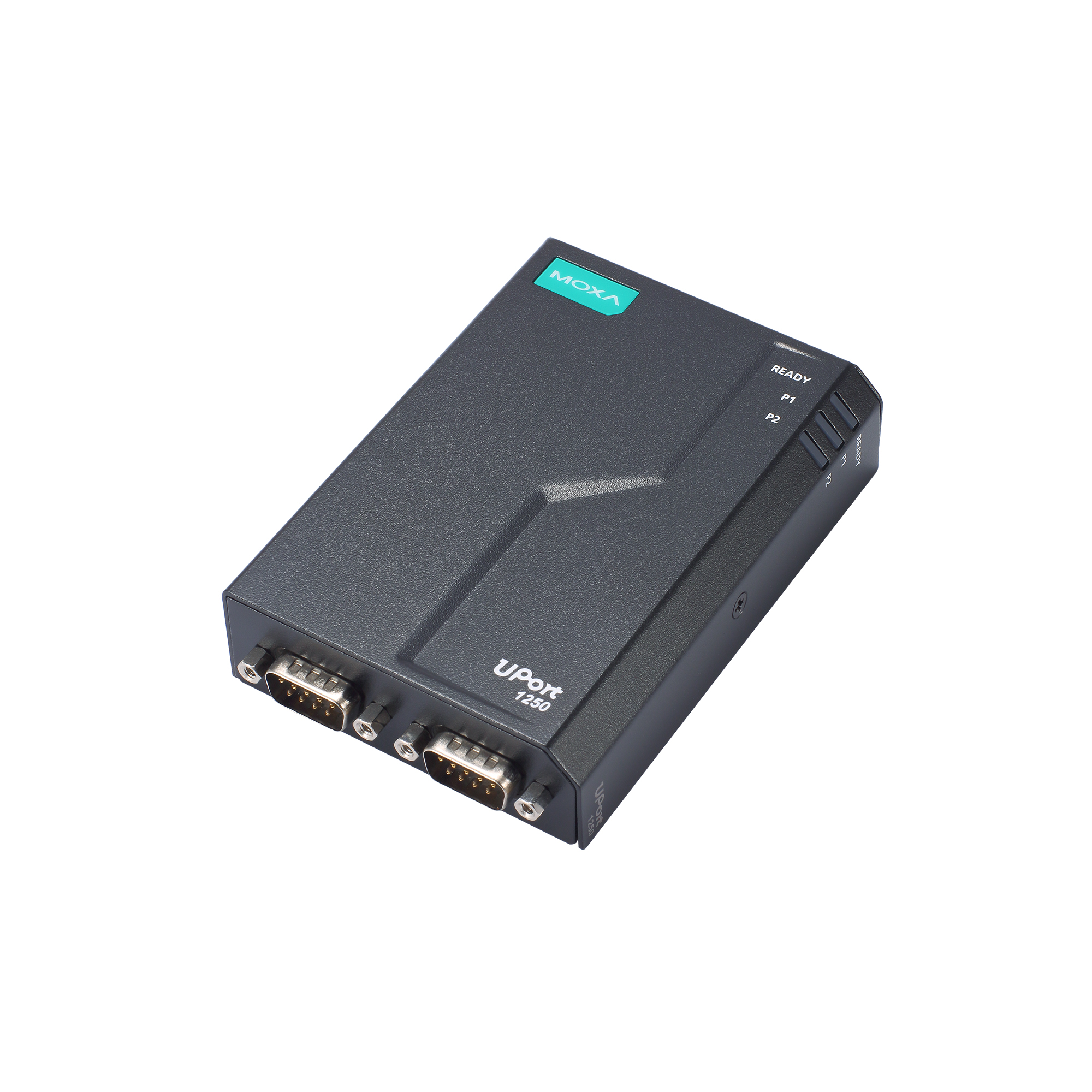

moxa-uport-1200-g2-series-image-1-(1).jpg | Moxa

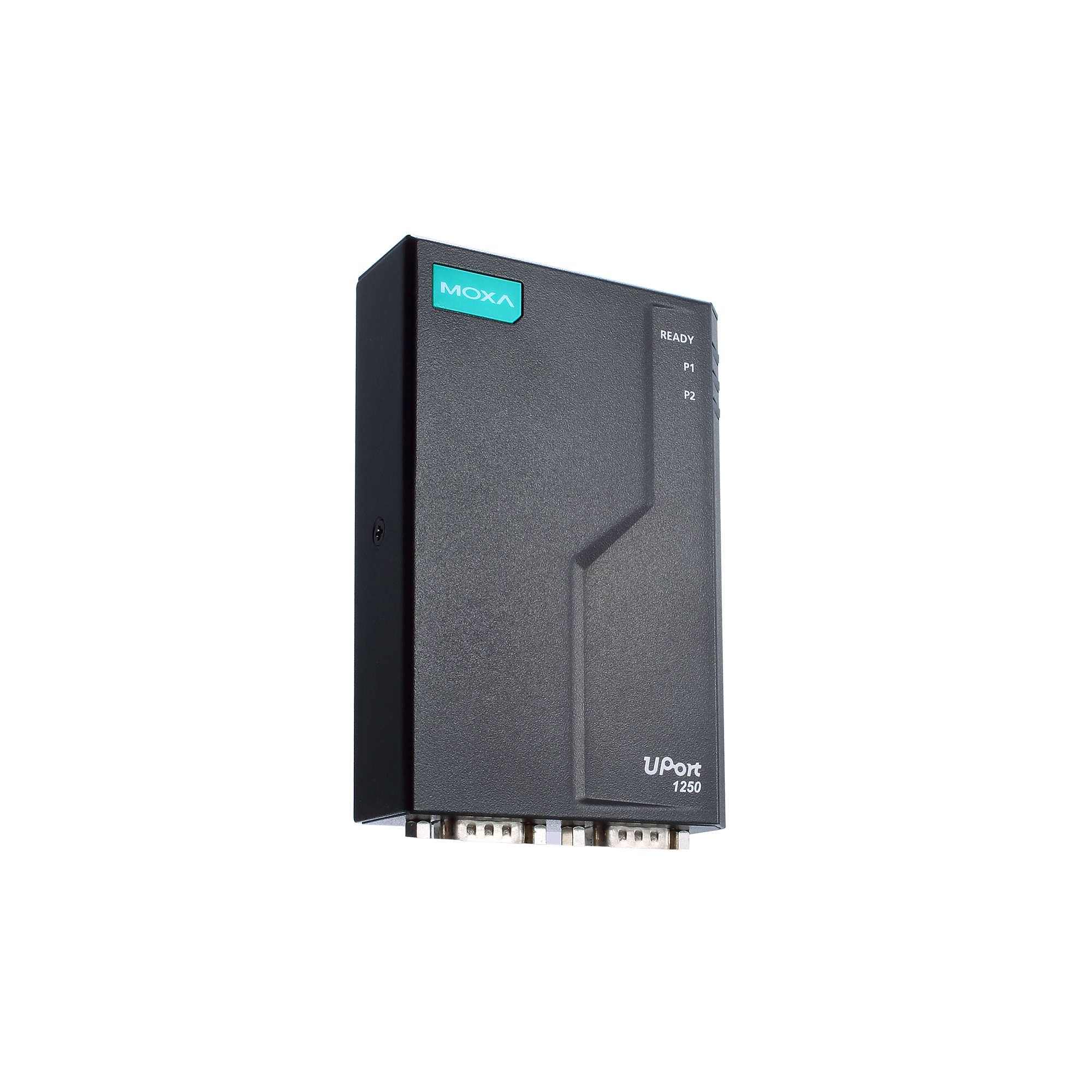

moxa-uport-1200-g2-series-image-2-(1).jpg | Moxa

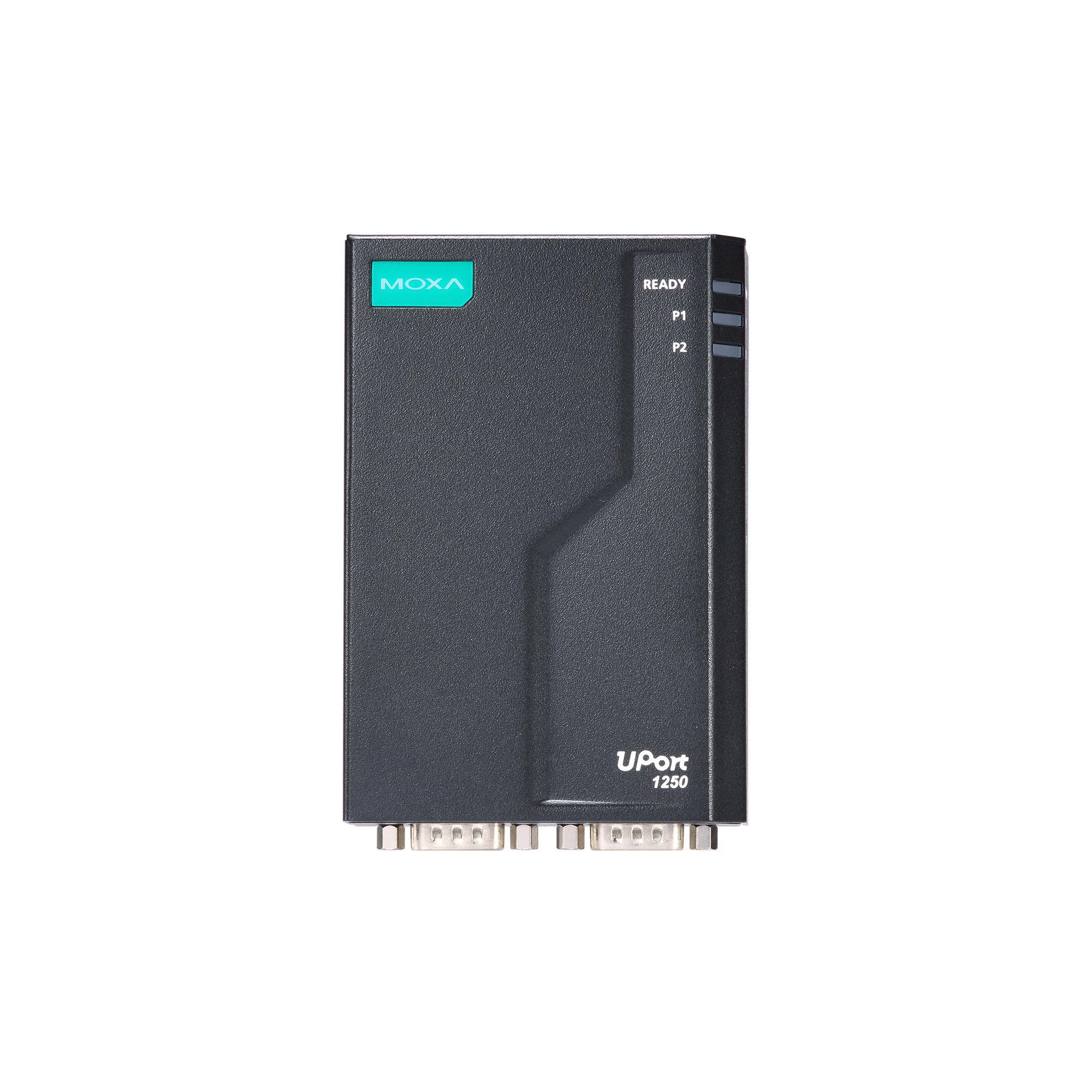

moxa-uport-1200-g2-series-image-3-(1).jpg | Moxa

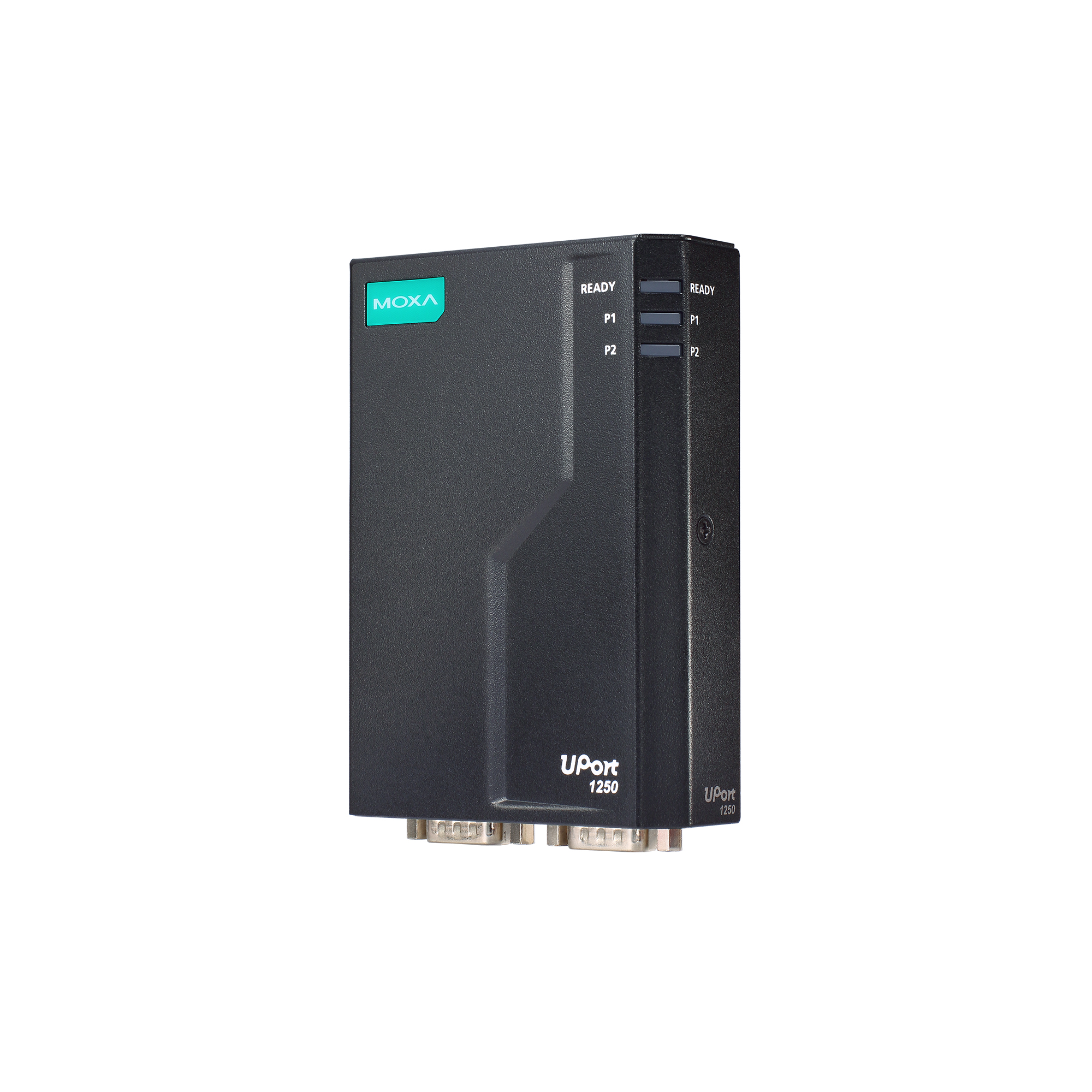

moxa-uport-1200-g2-series-image-4-(1).jpg | Moxa

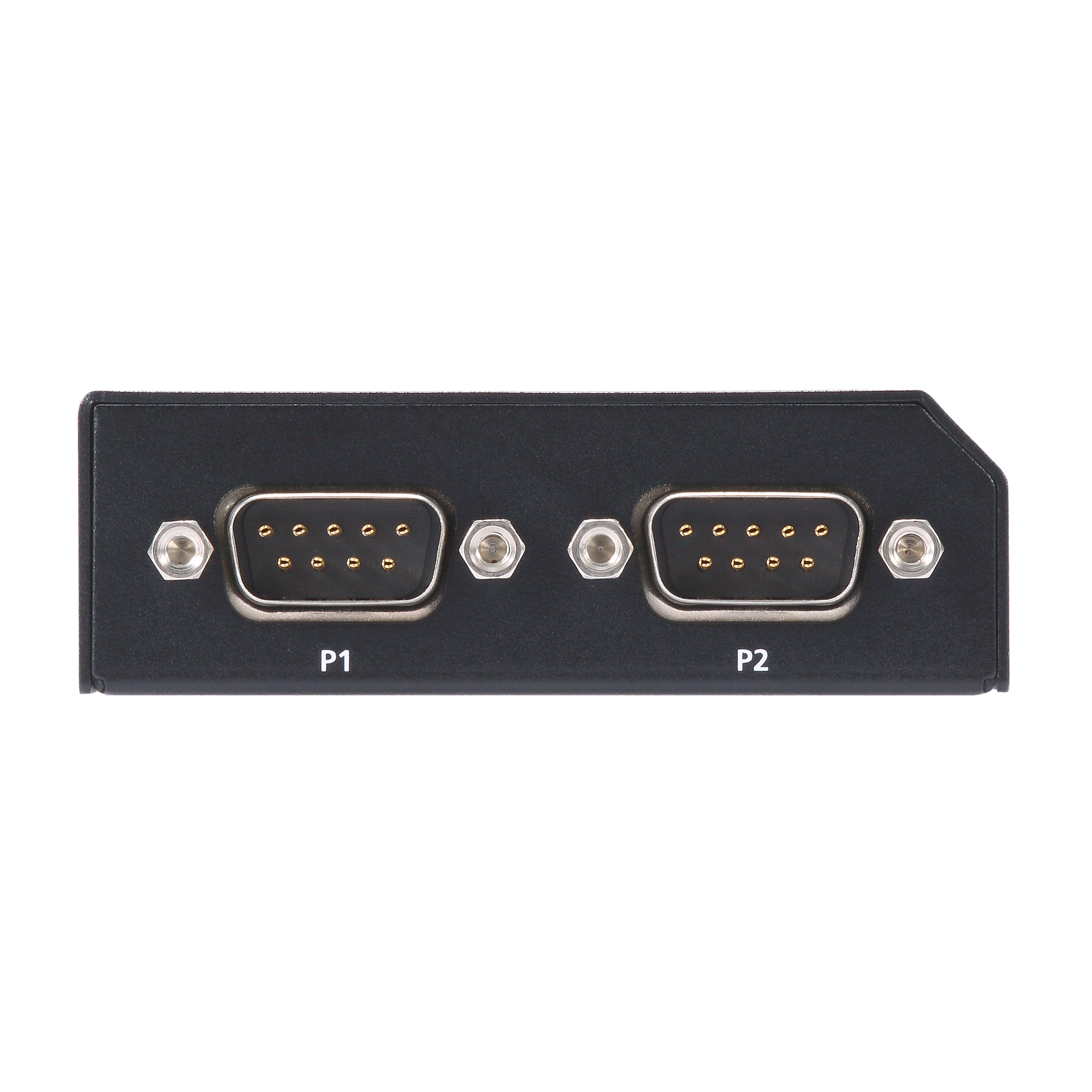

moxa-uport-1200-g2-series-image-5-(1).jpg | Moxa

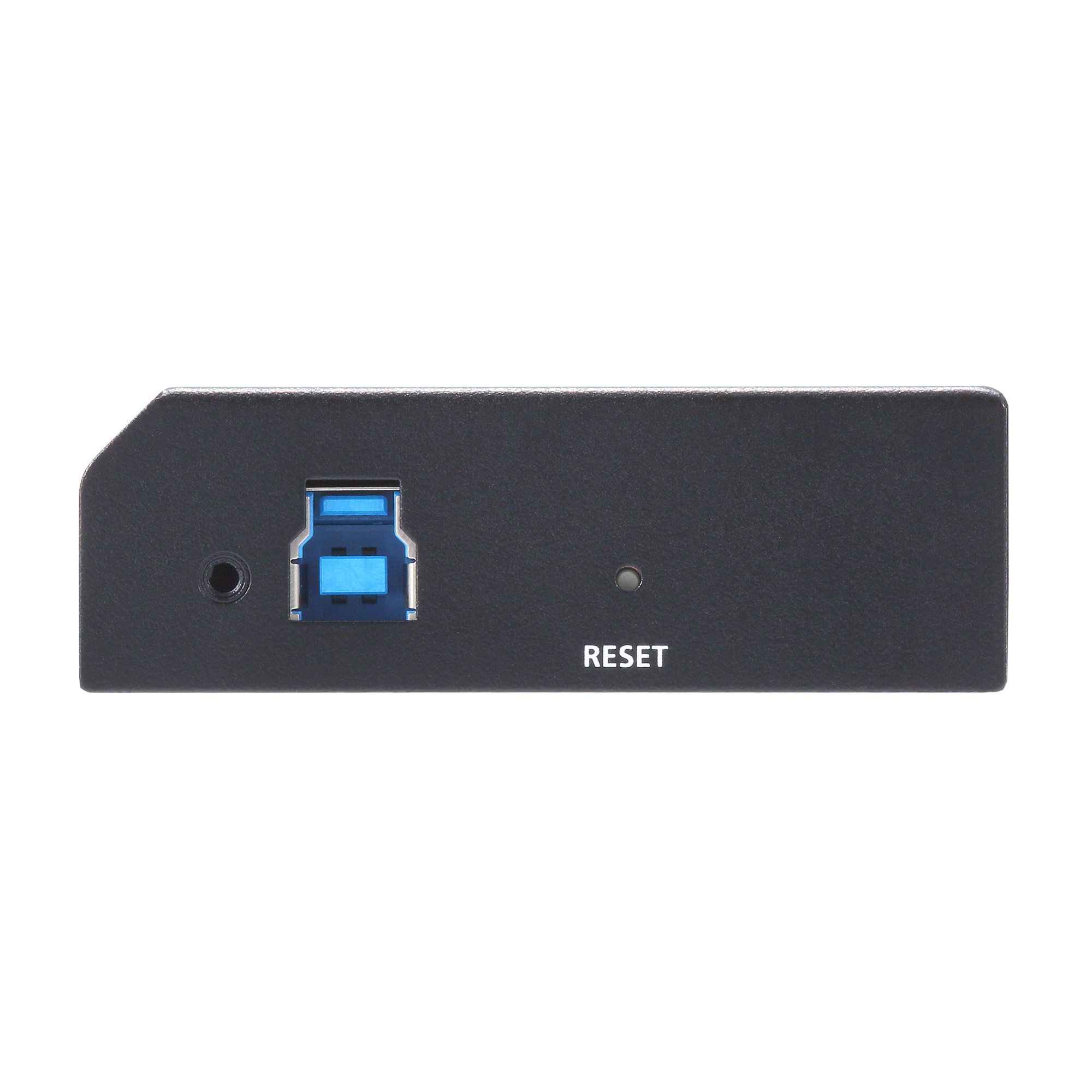

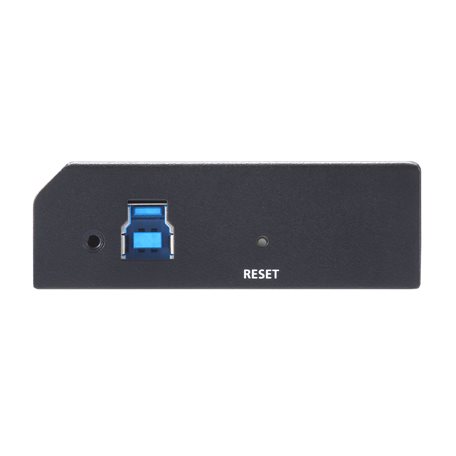

moxa-uport-1200-g2-series-image-6-(1).jpg | Moxa

機能と特長

  • USB 3.2 SuperSpeed 対応
  • 50 bps ~ 921.6 kbpsのボーレート(非標準ボーレートをサポート)
  • 512-byteのオンチップ FIFO キャッシュとフロー制御によりパフォーマンスを向上
  • 両面LED設計により、前面と上面のどちらからでも電源、TX、RXのステータスを確認可能
  • WindowsやLinuxを含む幅広いオペレーティングシステム用のドライバーを提供
  • 確実な接続のためのラッチ付きUSBケーブル設計
  • -40~75°C(-40~167°F)の環境に対しての広い動作温度モデルが利用可能
  • 2 kV絶縁保護付きシリアルポート(「-I」モデル)

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-kc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

UPort® 1200-G2 シリーズ USB to シリアルコンバータは、シリアルポート拡張が必要なノートパソコンやワークステーションに理想的です。現場でさまざまなシリアルデバイスを接続する必要があるコンピュータや、標準のCOMポートやDB9コネクタが無く、別途インターフェースコンバータを必要とするデバイスにとっては、この製品は不可欠です。UPortとコンピュータ間のより安全な接続のためのラッチやねじロックのあるUSBケーブルも付属しています。UPort® 1200-G2 シリーズは、USBからRS-485に変換します。すべての製品は従来のシリアルデバイスと互換性があり、計測器やPOSアプリケーションで使用できます。

  • USB Standards

    USB 3.2 Gen 1
    USB 1.1/2.0 compliant

  • Speed

    5 Gbps, 480 Mbps, 12 Mbps

  • No. of USB Ports

    1

  • USB Connector

    USB Type B

  • Connector

    DB9 male

  • Baudrate

    50 bps to 921.6 kbps (supports non-standard baudrates)

  • FIFO

    512 bytes

  • Parity

    None, Even, Odd, Space, Mark

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Flow Control

    RTS/CTS, XON/XOFF

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Surge

    0.5 kV

  • Isolation

    2 kV (I models)

  • Serial Standards

    RS-232/422/485

  • No. of Ports

    2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • Windows Drivers

    Windows 11, 10, 8.1, 8 and 7
    Windows Server 2022, 2019, 2016, 2012 R2, 2012 and 2008 R2

  • Linux Drivers

    Kernel 6.x, 5.x and 4.x

  • Mac Drivers

    macOS version (Intel 64): 13, 12, 11 and 10.1x

  • Virtual Machine

    VMware Fusion (Windows on macOS 13, 12, 11, 10.1x, Intel 64)
    VMWare ESXi (Linux kernel 4)
    Parallels Desktop (Windows on macOS 13, 12, 11, 10.1x, Intel 64)

  • Arm®-based Platform Support

    Linux kernel 6.x, 5.x and 4.x

  • Android API

    Android 3.1.x and later

  • Input Voltage

    5 VDC by USB bus power

  • Input Current

    UPort 1250-G2 models
    320 mA @ USB 3
    160 mA @ USB 2

    UPort 1250I-G2 models:
    400 mA @ USB 3
    240 mA @ USB 2

  • Housing

    Metal

  • IP Rating

    IP20

  • Dimensions

    75.8 x 25.0 x 111.0 mm (2.98 x 0.98 x 4.37 in)

  • Weight

    UPort 1250-G2 models: 259 g (0.57 lb)
    UPort 1250I-G2 models: 263 g (0.58 lb)

  • Operating Temperature

    Standard models: 0 to 60°C (32 to 140°F)
    -T models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature

    -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV, Signal: 0.5 kV
    IEC 61000-4-6 CS: 3 V; 150 kHz to 80 MHz
    IEC 61000-4-8 PFMF

  • Safety

    IEC 62368-1
    EN 62368-1
    UL 62368-1 (CB)
    KC

  • Freefall

    IEC 60068-2-31

  • Vibration

    IEC 60068-2-6
    IEC 60068-2-64

  • Shock

    IEC 60068-2-27

  • Green Product

    RoHS, CRoHS, WEEE

  • Standards

    Telcordia Standard SR332

  • Time

    UPort 1250-G2 models: 2,142,392 hrs
    UPort 1250I-G2 models: 1,793,060 hrs

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Driver for UPort 1200/1400/1600/G2 Series (Windows XP or Windows Server 2008 and prior, WHQL certified)
1.4 MB
ドライバー
SHA-512
v2.1
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2024年3月7日 2024年3月7日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Windows 11 and Windows Server 2022 and later, WHQL certified)
8.6 MB
ドライバー
SHA-512
v4.1
  • Windows
  • Windows 11
  • Windows Server 2022
2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
11.4 MB
ドライバー
SHA-512
v3.3
  • Windows
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 5.x)
646.4 KB
ドライバー
SHA-512
v5.2
  • Linux Kernel 5.x
2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (macOS 10.12 to 13)
413.6 KB
ドライバー
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
  • macOS 12
  • macOS 13
2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 6.x)
644.1 KB
ドライバー
SHA-512
v6.1
  • Linux Kernel 6.x
2023年10月13日 2023年10月13日 リリースノート
Driver for UPort 1200/1400/1600/1200-G2/1400-G2/1600-8-G2 Series (Linux kernel 4.x)
722.5 KB
ドライバー
SHA-512
v4.2
  • Linux Kernel 4.x
2023年10月13日 2023年10月13日 リリースノート
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
ユーティリティ
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
FOSS Statement for Moxa PComm Lite Suite for Windows
108.5 KB
宣言書 英語 v1.0 2025年2月7日 2025年2月7日
FOSS Statement for Moxa ViewCOM for Windows
139.9 KB
宣言書 英語 v1.0 2025年2月7日 2025年2月7日
FOSS Statement for UPort 1200, 1400, 1600, 1200-G2, 1400-G2 and 1600-8-G2 Series macOS Driver
115.8 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
FOSS Statement for UPort 1200, 1400, 1600, 1200-G2, 1400-G2 and 1600-8-G2 Series Windows Driver
187.6 KB
宣言書 英語 v1.0 2024年10月29日 2024年10月29日
UPort 1200-G2 シリーズデータシート
3.7 MB
データシート 日本語 v1.1 2024年3月6日 2024年3月6日
Manual for UPort 1200-G2/1400-G2/1600-8-G2 Series
10.3 MB
マニュアル 英語 v2.0 2024年1月31日 2024年1月31日
QIG for UPort 1200-G2 Series
3.1 MB
QIG (クイックインストールガイド) 英語 v1.0 2024年1月31日 2024年1月31日
Declaration of Conformity for UPort 1200-G2 Series
307.9 KB
宣言書 英語 v1.0 2024年1月25日 2024年1月25日
Tech Note: UPort Driver Arm-based Platform Porting Guide
423.1 KB
テクニカルノート 英語 v1.2 2023年10月13日 2023年10月13日

利用可能なモデル (4)

画像を表示
moxa-uport-1250i-g2-t-image.jpg | MoxaUPort 1250I-G2-Tmoxa-uport-1250-g2-image.jpg | MoxaUPort 1250-G2moxa-uport-1250i-g2-image.jpg | MoxaUPort 1250I-G2moxa-uport-1250-g2-t-image.jpg | MoxaUPort 1250-G2-T
Serial StandardsRS-232/422/485RS-232/422/485RS-232/422/485RS-232/422/485
No. of Serial Ports2222
Isolation2 kV-2 kV-
Power InputUSB bus powerUSB bus powerUSB bus powerUSB bus power
Operating Temp.-40 to 75°C0 to 60°C0 to 60°C-40 to 75°C
