CCG-1500シリーズ

産業用プライベート5Gセルラーゲートウェイ

moxa-ccg-1500-series-image-(1).jpg | Moxa
moxa-ccg-1500-series-image-1-(1).jpg | Moxa
moxa-ccg-1500-series-image-2-(1).jpg | Moxa
moxa-ccg-1500-series-image-3-(1).jpg | Moxa
moxa-ccg-1500-series-image-4-(1).jpg | Moxa
moxa-ccg-1500-series-image-5-(1).jpg | Moxa
moxa-ccg-1500-series-image-6-(1).jpg | Moxa

機能と特長

  • Qualcomm® Snapdragon™ X55
  • 産業グレードのFCC/UL/NCC/JET/Telec認証を取得した5G対応メディアコンバータ
  • デュアルSIMスロット
  • 自動検出10/100/1000 Mbpsイーサネットポート x 2
  • RS-232/422/485シリアルポート x 1
  • 簡単な設置とメンテナンスのためのLED
  • -40～70°Cの広動作温度範囲設計

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

CCG-1500シリーズは、メディアコンバーターとプロトコルコンバーターの両方として設計されています。メディアコンバーターには、5Gからイーサネットへのポートと5Gからシリアルへのポートが備えられており、パブリックネットワークとプライベートネットワークの両方で使用できます。プロトコルコンバーターは主にModbus TCP/RTU変換用です。 5GインターフェースはModbus TCPを使用でき、シリアルインターフェースはModbus RTUを処理できます。

CCG-1500は、メディア変換シナリオでの使用に最適化されており、さまざまな産業ソリューションにも幅広く適用できるQualcomm® Snapdragon™ X55 Cortex-A7プロセッサをベースに構築されています。柔軟なインターフェースオプションを備えたこの小型の組み込みコンバーターは、現場のデータ処理用の信頼性が高く安全なゲートウェイであると同時に、大規模な展開に役立つ通信プラットフォームでもあります。

広温度範囲対応について、すべてのユニットは、厳格にテストされており、広範囲の温度環境におけるアプリケーションに適していることが保証されています。



外観

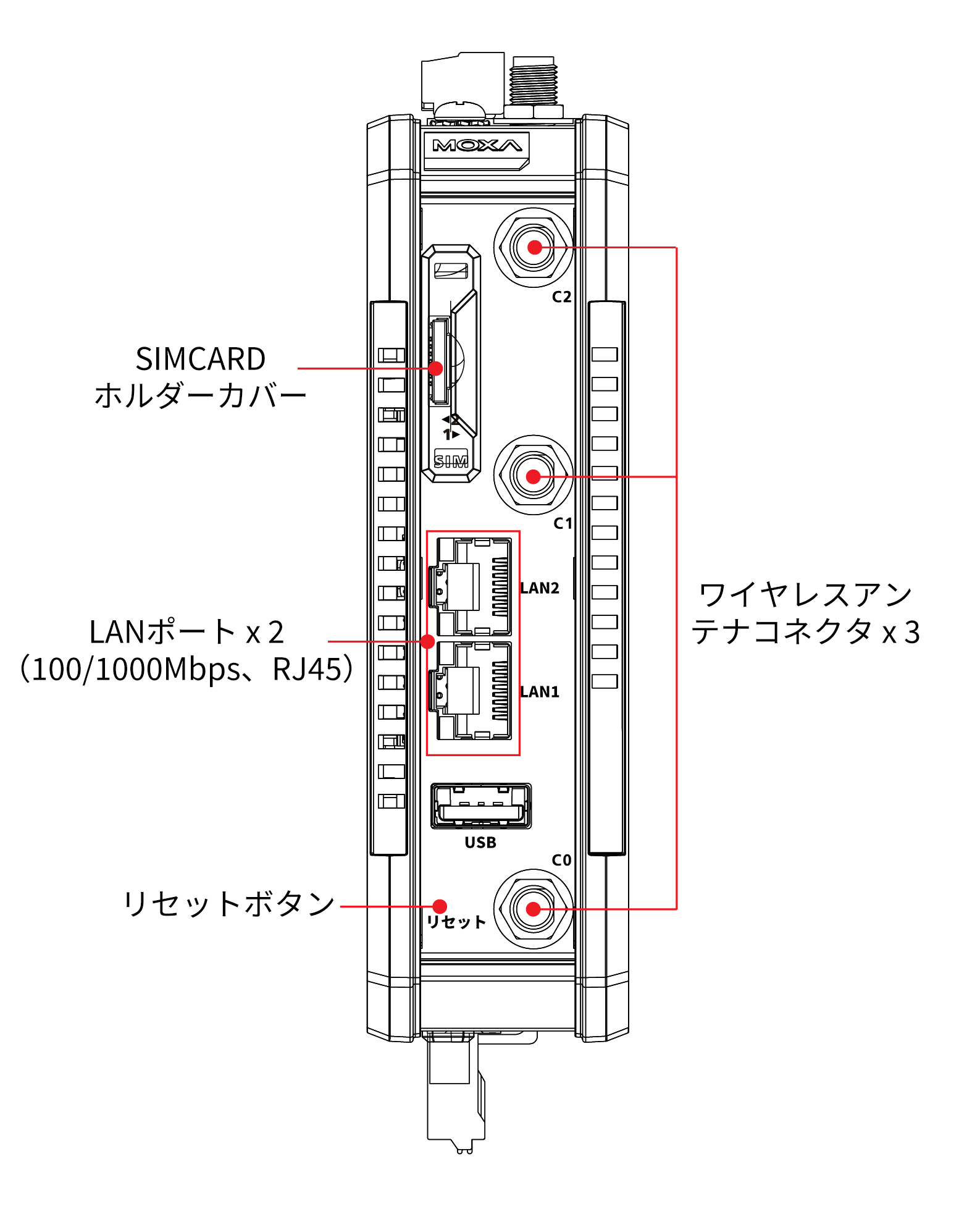

CCG-1510前面図

CCG-1520前面図

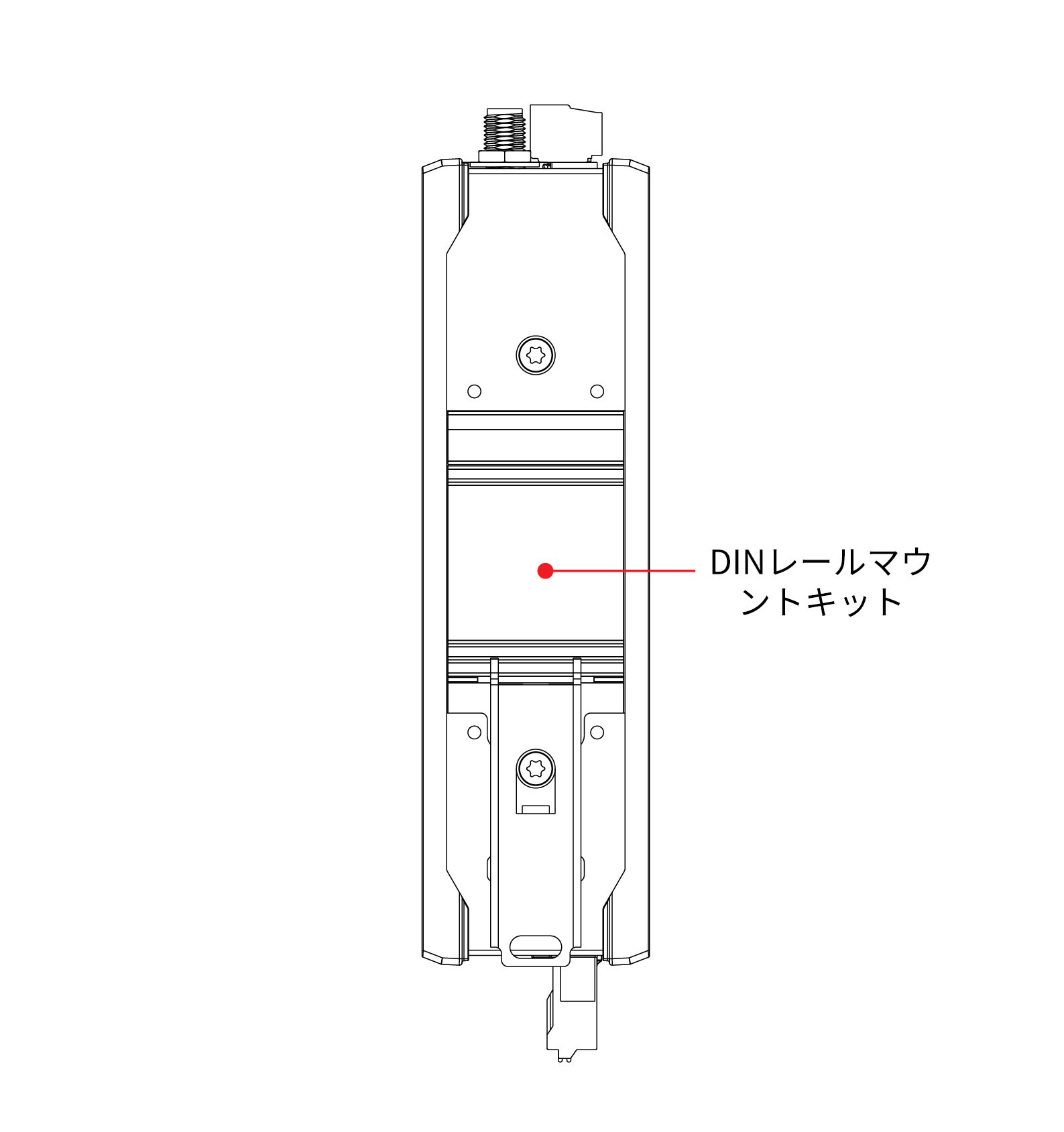

CCG-1510背面図

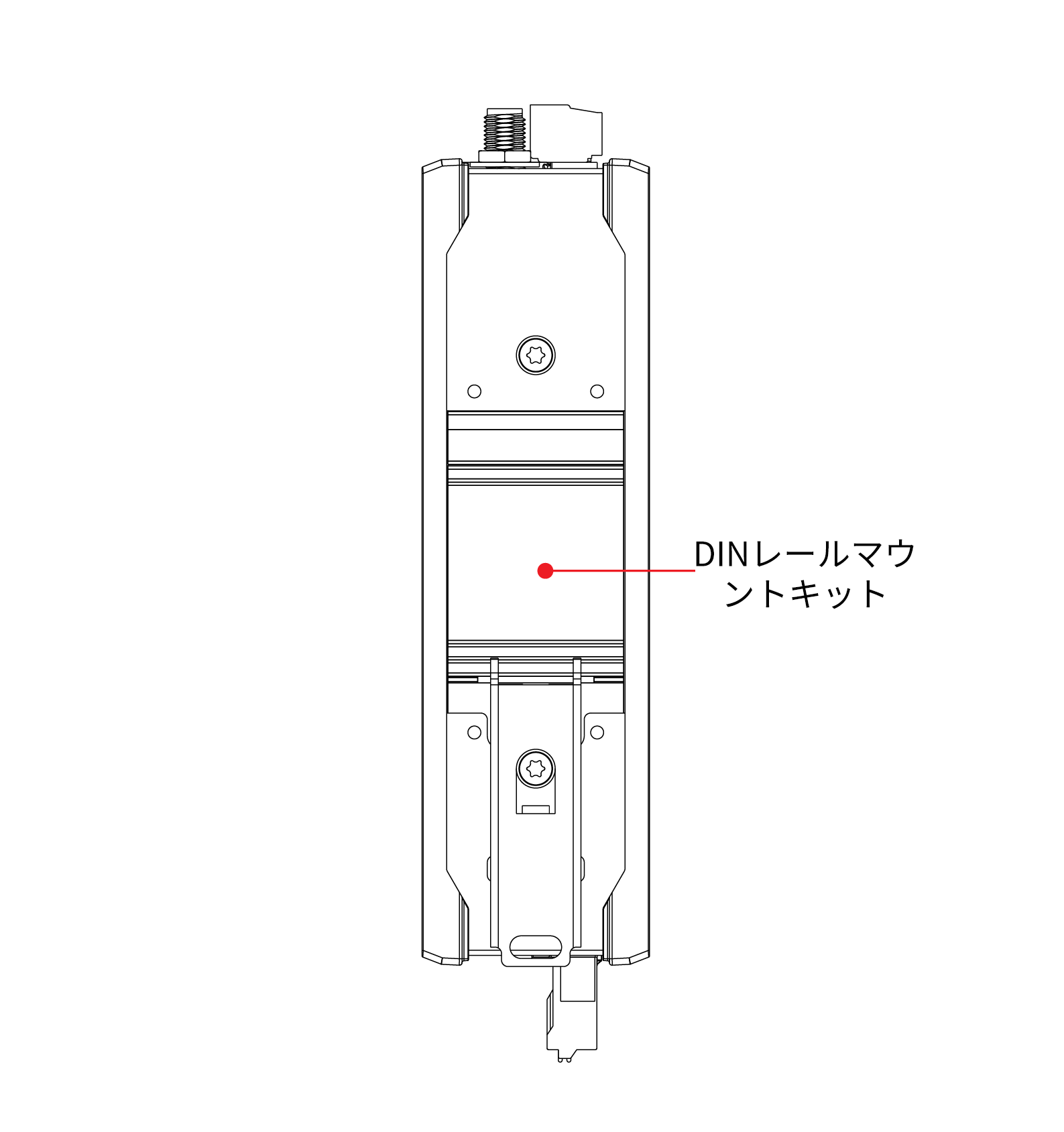

CCG-1520背面図

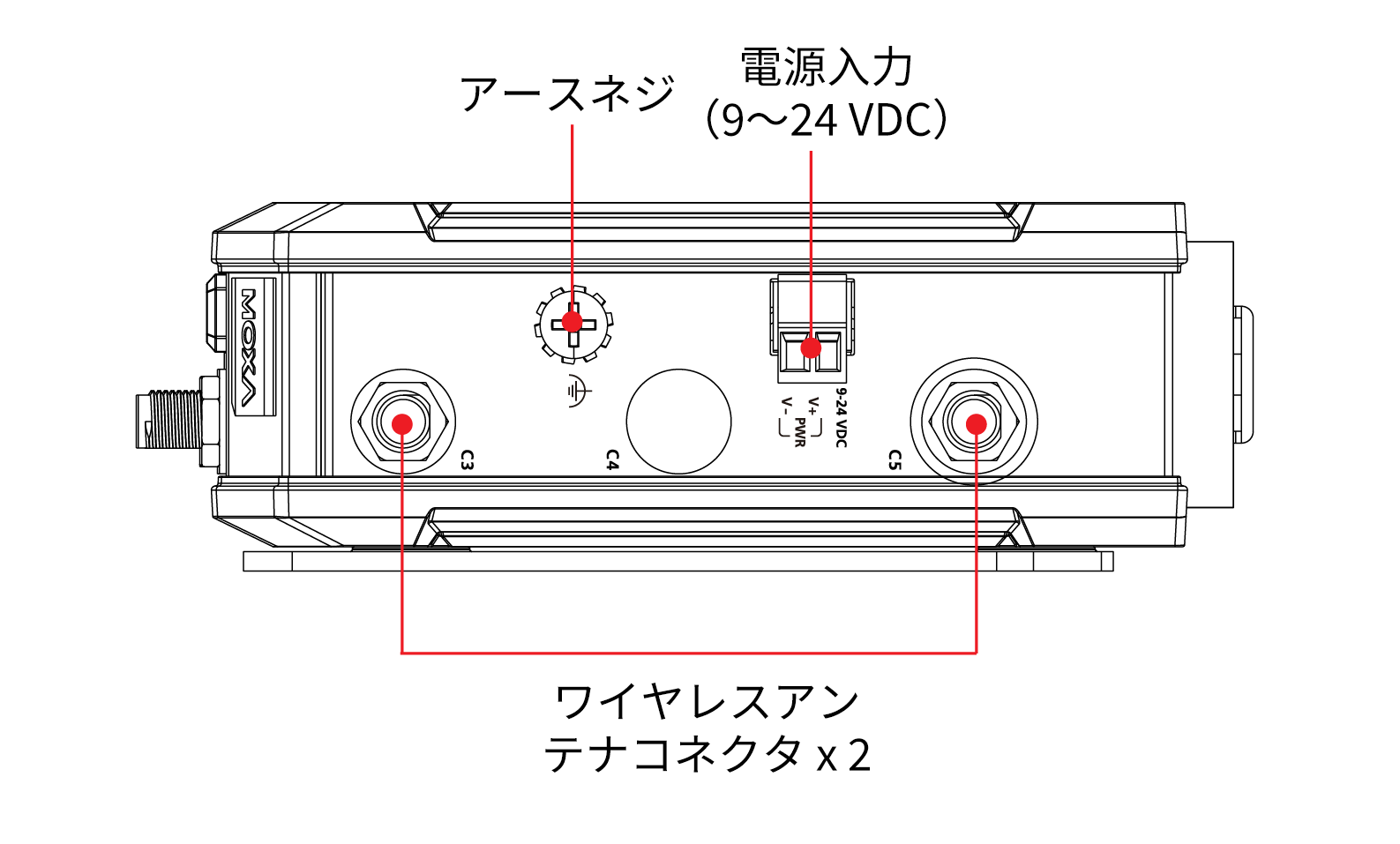

上面図

CCG-1510下部図

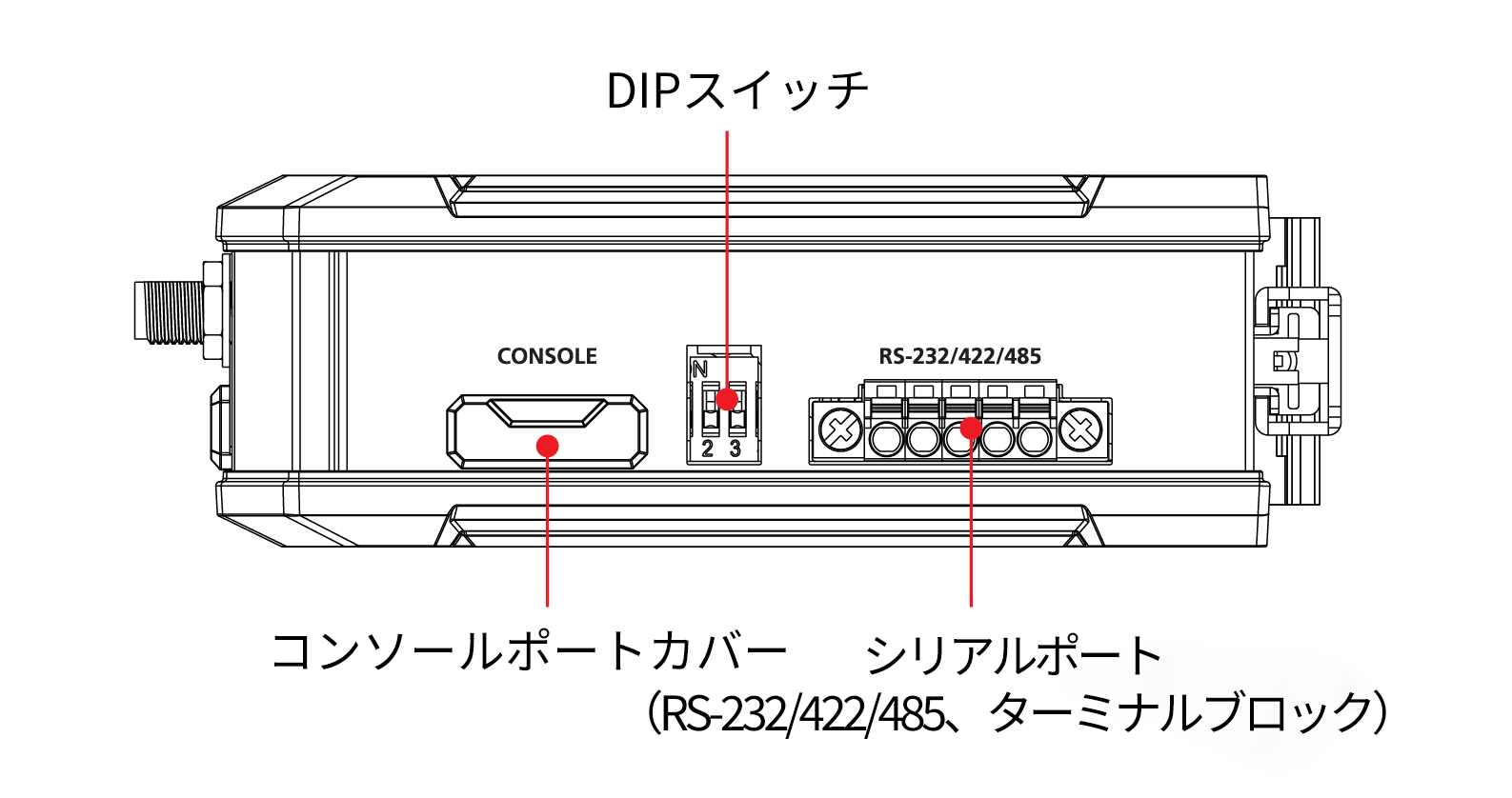

CCG-1520下部図



  • Ethernet Ports

    Auto sensing 10/100/1000 Mbps ports (RJ45 connector) x 2

  • Serial Ports

    RS-232/422/485 ports x 1 (5-pin terminal block)

  • Cellular Antenna Connector (with GPS)

    CCG-1510 models: SMA x 6
    CCG-1520 models: SMA x 4

  • SIM Format

    Nano

  • Number of SIMs

    2

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X)

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Console Port

    1 x 4-pin header to DB9 console port

  • Data Bits

    5, 6, 7, 8

  • Parity

    None, Even, Odd, Space, Mark

  • Stop Bits

    1, 1.5, 2

  • Baudrate

    9600 to 115200 bps

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • Configuration Options

    Web Console (HTTPS)

  • Management

    LwM2M Client

  • Network Protocols

    VxLAN
    IP Passthrough
    NAT
    Modbus RTU to TCP

  • Firewall

    Filter: ICMP, IP Address

  • Cellular Standards

    5G R15

  • Frequency Bands Supported

    CCG-1510-TW-T:
    NR: N1 / N3 / N28 / N41 / N78
    LTE: B1 / B3 / B7 / B8 / B28 / B38

    CCG-1510-US-T:
    NR: N48

    CCG-1510-T:
    NR: N1 / N3 / N28 / N41 / N48 / N77 / N78
    LTE: B1 / B3 / B7 / B8 / B28 / B38

    CCG-1520-T:
    NR: N79

  • System

    Power x 1
    SIM card indicator x 1
    5G / LTE indicator x 1

  • Wireless Signal Strength

    Cellular x 3

  • Input Voltage

    9 to 24 VDC

  • Power Consumption

    Average: 8 W
    Peak: 11 W

  • Input Current

    9 to 24 VDC @ 1.33 to 0.5 A min

  • Power Connector

    Terminal block

  • Dimensions

    100 x 125 x 35.2 mm (3.93 x 4.92 x 1.38 in)

  • Housing

    Metal
    SECC

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • IP Rating

    IP30
    Note: The rubber SIM cover and console port cover should be attached. For CCG-1520-T, the SMA protection cover must also be attached.

  • Weight

    750 g (1.65 lb)

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -20 to 70°C (-4 to 158°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Time

    1,036,724 hrs

  • Standards

    Telcordia SR332
