IMC-101Gシリーズ

産業用ギガビットイーサネット- ファイバメディアコンバータ

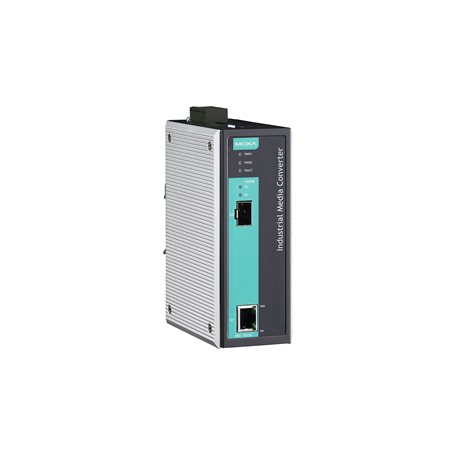

moxa-imc-101g-series-image-(1).jpg | Moxa

特徴および利点

  • 10/100/1000BaseT(X)および1000BaseSFPスロットをサポート
  • リンクフォルトパススルー(LFPT)
  • リレー出力による電源障害、ポート切断アラーム
  • 冗長電源入力
  • -40~75℃の動作温度範囲(-Tモデル)
  • 危険な場所向けに設計(Class 1 Div. 2/Zone 2、IECEx)
  • 20を超えるオプションが利用可能 詳細については、SFP-1Gシリーズのデータシートを参照。

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

IMC-101G産業用SFPモジュール対応ギガビットメディアコンバータは、過酷な産業環境において信頼性が高く安定した10/100/1000BaseT(X) -1000BaseSX/LX/LHX/ZXメディア変換を提供するように設計されています。IMC-101Gは産業用に設計されており、産業オートメーションアプリケーションを継続的に実行し続けるのに優れています。また、各IMC-101Gコンバータには、損傷や損失を防ぐのに役立つリレー出力警告アラームが付属しています。すべてのIMC-101Gモデルは100%バーンインテストを受けており、0~60°Cの標準動作温度範囲と-40~75°Cの広動作温度範囲をサポートしています。

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    1

  • 1000 Mbps fiber (SFP connector)

    1

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Input Current

    200 mA @ 12 to 45 VDC

  • Input Voltage

    12 to 45 VDC

  • Overload Current Protection

    Supported

  • Power Connector

    Terminal block

  • Power Consumption

    200 mA @ 12 to 45 VDC

  • Housing

    Metal

  • Dimensions

    53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

  • Weight

    630 g (1.39 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    Standard Models: 0 to 60°C (32 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Environmental Testing

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Safety

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Hazardous Locations

    Standard models: UL/cUL Class I Division 2 Groups A/B/C/D
    -IEX models: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2, IECEx

  • Time

    500,540 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
IMC-101Gシリーズデータシート
3.6 MB
データシート 日本語 v1.5 2020年5月21日 2020年5月21日
QIG for IMC-101G Series
1.8 MB
QIG (クイックインストールガイド) 英語 v7.0 2017年3月20日 2017年3月20日
2D CAD for IMC-101G
204.2 KB
2D CAD 英語 2014年5月14日 2014年5月14日
バッグに追加

IMC-101Gシリーズ

IMC-101G

moxa-imc-101g-image.jpg | Moxa

Buy online from our distributors

IMC-101Gシリーズ

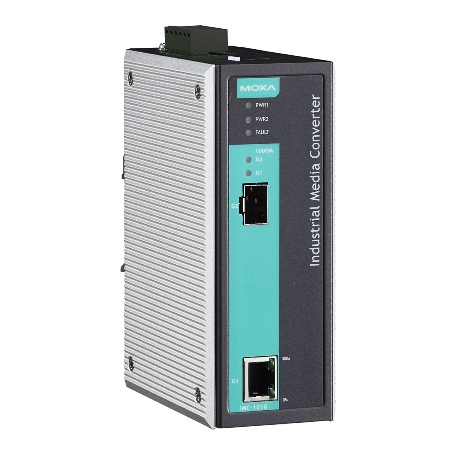

IMC-101G-T
