TN-5305シリーズ

EN 50155 5ポートIP67アンマネージドイーサネットスイッチ

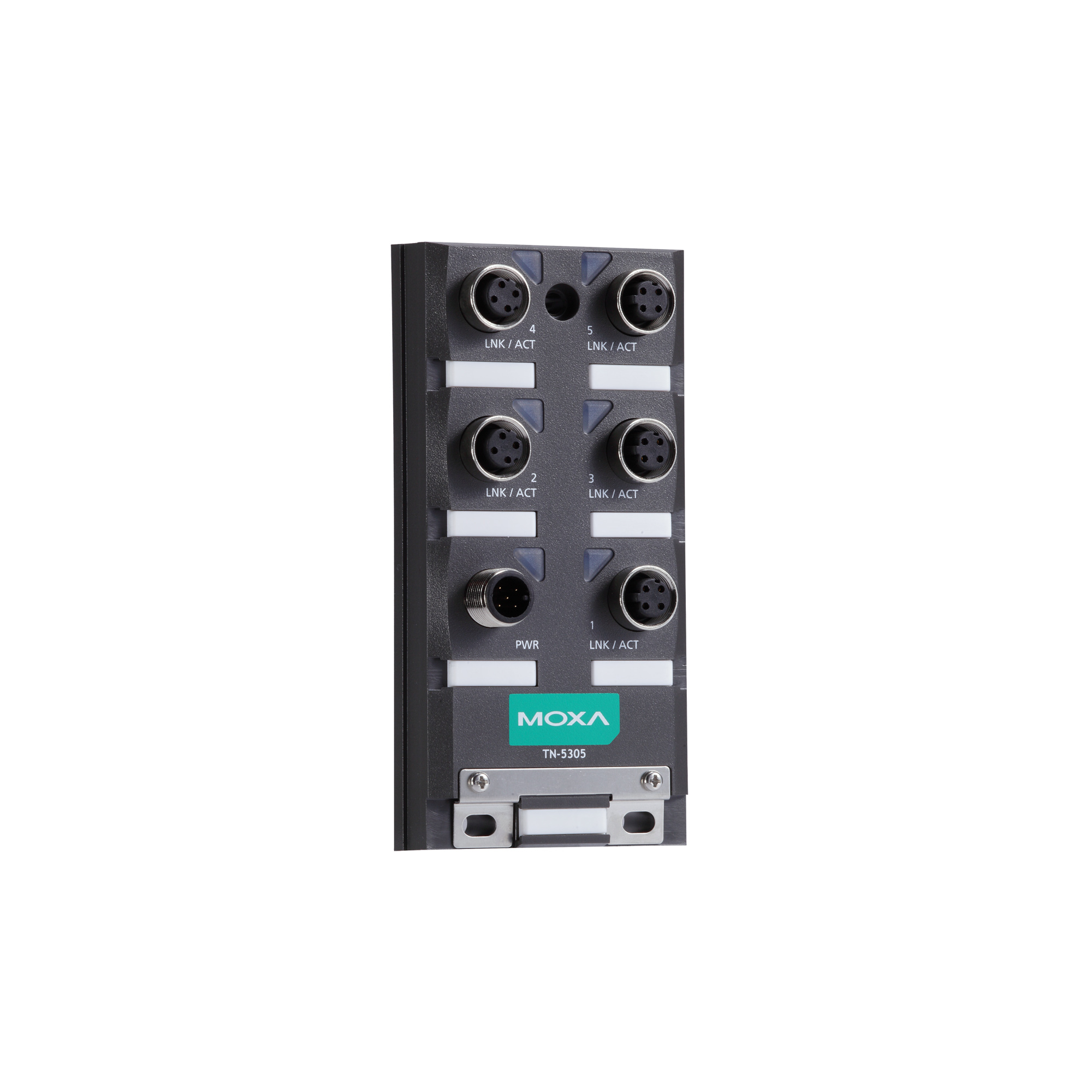

moxa-tn-5305-series-image-1-(1).jpg | Moxa

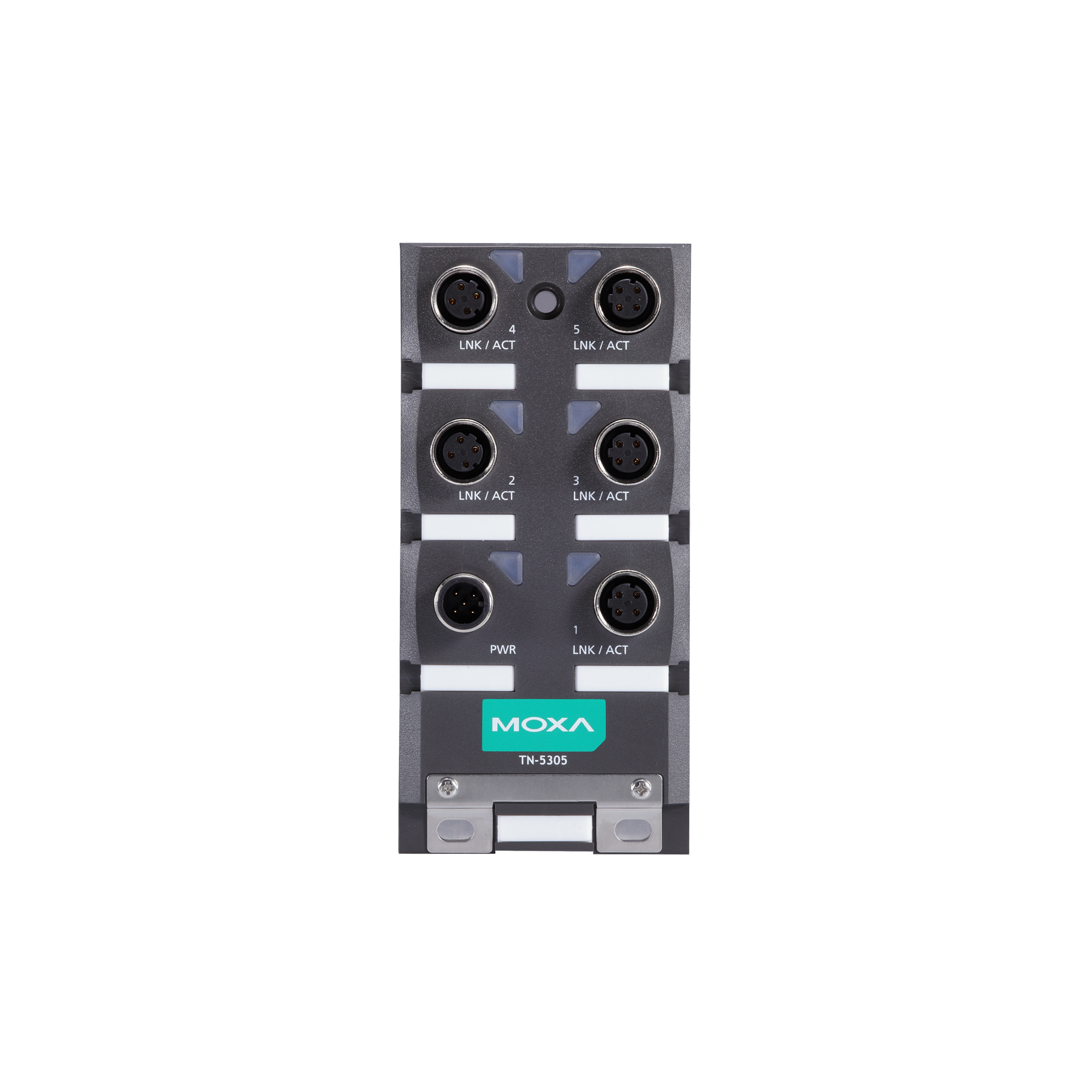

moxa-tn-5305-series-image-2-(1).jpg | Moxa
moxa-tn-5305-series-image-3-(1).jpg | Moxa

特徴および利点

  • 10/100BaseT(X)、4ピンM12(Dコード)、全/半二重モード、自動MDI/MDI-X接続
  • IP67保護等級の筐体による保護
  • 電源入力:12~45 VDCまたは18~30 VAC
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • -40~75℃の動作温度範囲(-Tモデル)

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TN-5305シリーズイーサネットスイッチは、厳しい産業用アプリケーション向けで、IP67保護等級に準拠しています。M12コネクタの使用により、イーサネットケーブルがスイッチに堅固に接続され、輸送産業で発生する振動や衝撃などの外部擾乱からアプリケーションを保護するのに十分な堅牢性を備えているため安心です。

省スペースのTN-5305スイッチは、事実上どこにでも取り付けることができます。また、過酷な気象条件でも使用できる広い動作温度(-40~75°C)モデルも用意されています。TN-5305シリーズイーサネットスイッチは、EN 50155仕様の一部に準拠しており、動作温度、入力電圧、サージ、ESD、および振動をカバーしているため、さまざまな産業用アプリケーションに適しています。



  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    5

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control

  • Input Current

    0.1 A @ 24 VDC, 0.08 A @ 36 VDC

  • Input Voltage

    18 to 30 VAC (47 to 63 Hz), 24 to 36 VDC

  • Inrush Current (Max.)

    0.28 A @ 24 VDC

  • No. of Power Inputs

    1

  • Operating Voltage

    18 to 30 VAC
    12 to 45 VDC

  • Power Connector

    M12 A-coded male connector

  • Housing

    Plastic top cover, metal bottom plate

  • IP Rating

    IP67

  • Dimensions

    60 x 125 x 29.6 mm (2.36 x 4.92 x 1.09 in)

  • Weight

    Packaged: 270 g (0.56 lb)

  • Installation

    DIN-rail mounting (with optional kit), Wall mounting

  • Operating Temperature

    TN-5305: -25 to 60°C (-13 to 140°F)
    TN-5305-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m

  • Freefall

    IEC 60068-2-32

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Environmental Testing

    IEC 60068-2-1, EN 50155
    IEC 60068-2-14, EN 50155
    IEC 60068-2-2, EN 50155
    IEC 60068-2-30, EN 50155

  • International Approval

    RCM

  • Railway

    EN 50121-4, EN 50155

  • Railway Fire Protection

    EN 45545-2

  • Safety

    EN 60950-1, UL 508

  • Salt Spray Test

    IEC 60068-2-11, EN 50155

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    3,451,678 hrs

  • Standards

    Telcordia SR332

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for TN-5305 Series
1.2 MB
QIG (クイックインストールガイド) 英語 v4.0 2021年4月29日 2021年4月29日
TN-5305シリーズデータシート
3.4 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日

利用可能なモデル (2)

画像を表示
moxa-tn-5305-t-image.jpg | MoxaTN-5305-Tmoxa-tn-5305-image.jpg | MoxaTN-5305
PoE, 10/100BaseT(X) Ports, M12 D-Coded Female Connector
10/100BaseT(X) Ports, M12 D-Coded Female Connector55
Power InputSingle inputSingle input
Input Voltage24/36 VDC, 18 to 30 VAC24/36 VDC, 18 to 30 VAC
Operating Temp.-40 to 75°C-25 to 60°C
