TN-G4500シリーズ

EN 50155レイヤ2マルチギガビットスイッチ

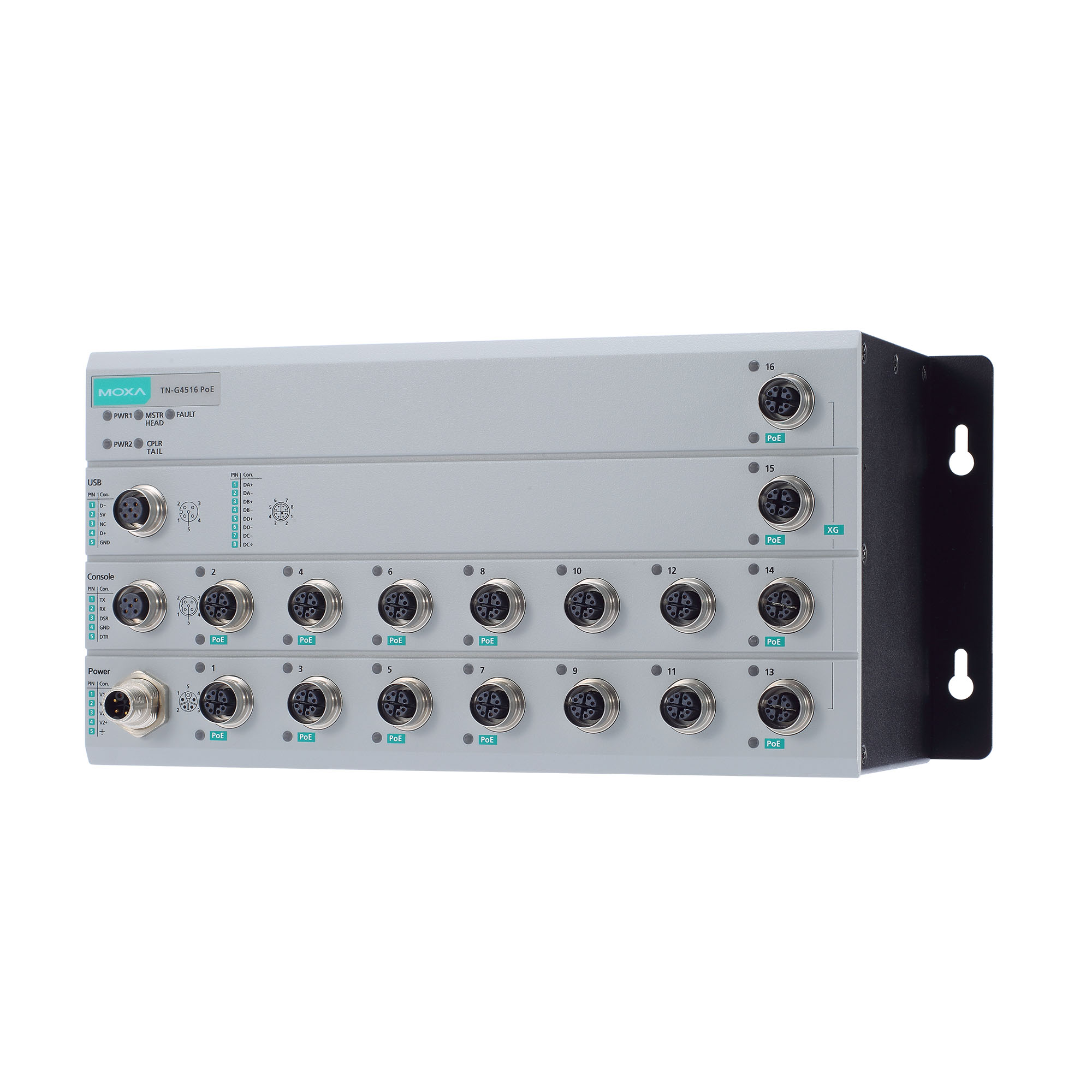

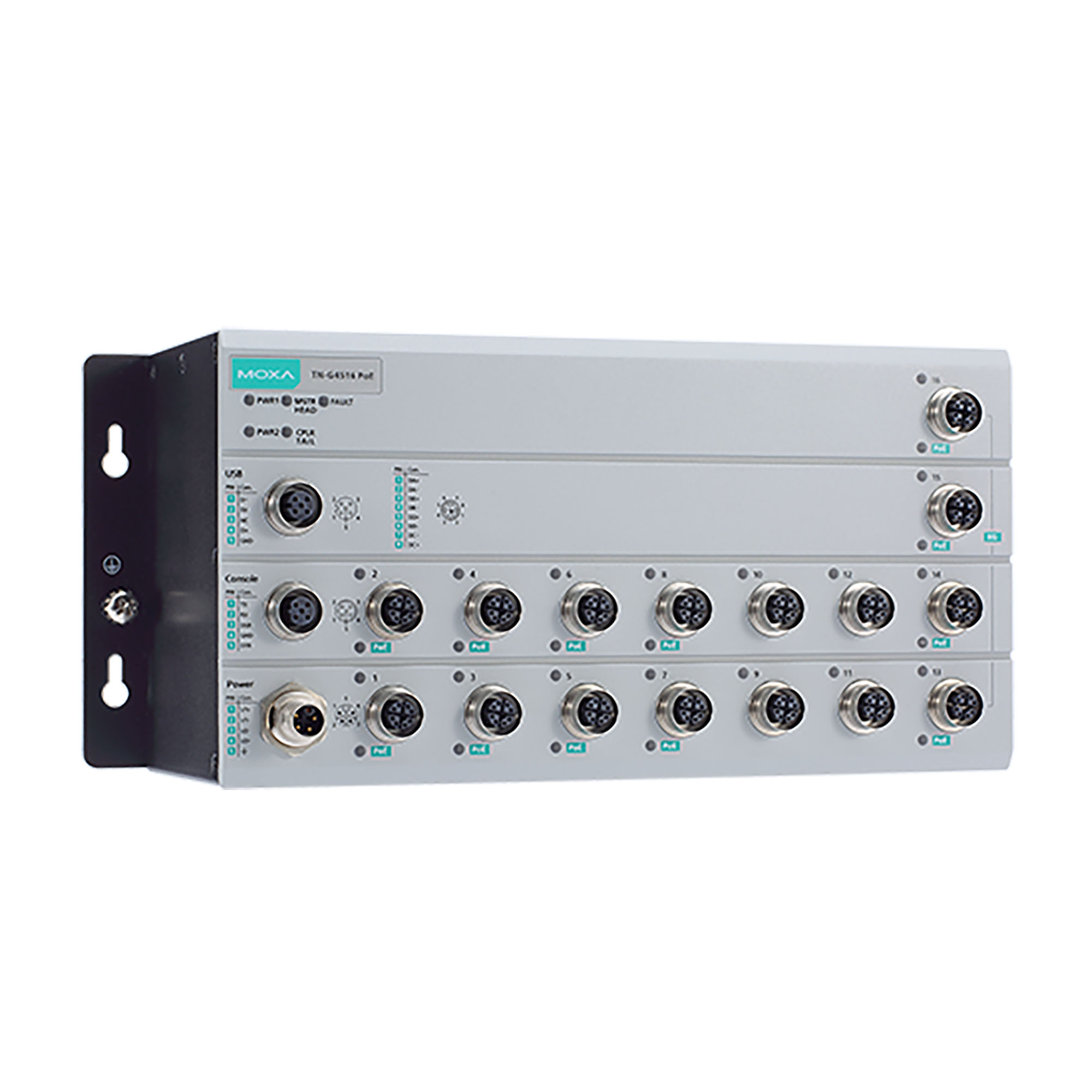

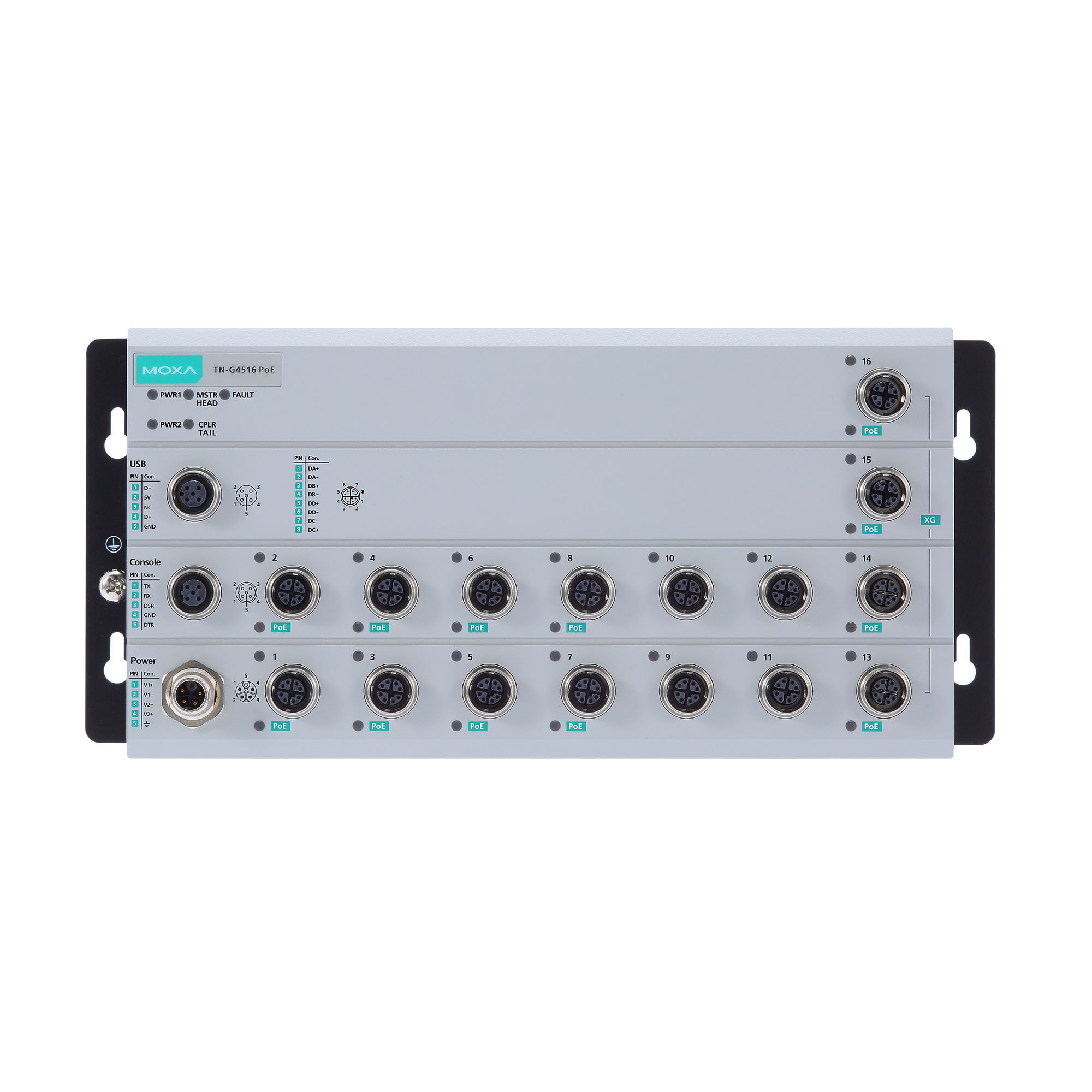

moxa-tn-g4500-series-image-(1).jpg | Moxa
moxa-tn-g4500-series-image-1-(1).jpg | Moxa
moxa-tn-g4500-series-image-2-(1).jpg | Moxa

特徴および利点

  • 4つの10Gポートと12個のギガビットポート(プッシュプルM12コネクタ付き)
  • 24~110 VDC電源範囲に対応した絶縁電源
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 動作温度範囲-40~70°C
  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で50ミリ秒未満)をサポートし、RSTP/STPでネットワーク冗長性を実現
  • 12個のIEEE 802.3at/af準拠のPoEおよびイーサネットコンボポート
  • PoEポートあたり最大30 Wを提供

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ToughNet TN-G4500シリーズM12マネージドイーサネットスイッチは、車両や沿線などに設置する鉄道アプリケーションを対象に設計されています。 これらのスイッチには、M12および同様の円形コネクタが装備されているため、厳重で堅牢な接続が確保され、振動や衝撃が日常的に発生するような産業環境でも信頼性の高い運用が保証されます。 TN-G4500シリーズイーサネットスイッチは、PoE機能を備えた4つの10GイーサネットM12ポート、16のギガビットイーサネットM12ポート、およびPoE機能を備えた8つのポートを提供します。これらのPoEスイッチは、給電装置(PSE)として分類され、ポートごとに最大30ワットの電力を供給して、IPカメラやワイヤレスアクセスポイントなどのIEEE 802.3at/af準拠の受電デバイス(PD)に電力を供給することができます。

TN-G4500シリーズには、迅速な設置を容易にするためにプッシュプルケーブル用にカスタマイズされたM12コネクタがあり、M12ロータリーケーブルを使用できます。24~110 VDCの広範囲な電源入力と、絶縁デュアル電源入力により、世界中のさまざまな場所で同じタイプの電源を使用できるだけでなく、通信システムの信頼性を高めることもできます。さらに、-40~70℃の広い動作温度範囲により、過酷な環境でも導入が可能です。 TN-G4500シリーズは、動作温度、入力電圧、サージ、ESD、振動、電源絶縁に対応するEN 50155規格の必須項目に準拠しており、また保護コーティングを施したモデルも用意されているため、多様な産業アプリケーションに適しています。



その他の機能とメリット

  • スイッチあたり合計120ワットのパワーバジェットで、PoEポートあたり最大30ワットを供給

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • EtherNet/IPおよびModbus/TCP産業用イーサネットプロトコルをサポート

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • リアルタイムなトラフィック分類と優先順位付けを行うQoS(IEEE 802.1p/1QおよびToS/DiffServ)

  • 最適な帯域幅利用のIEEE 802.3ad LACP

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化

  • 効率的なネットワーク監視とプロアクティブな機能を備えたRMON

  • 想定外のネットワーク状況を防ぐ帯域幅管理

  • 認定されたMACアドレスのアクセスのみを許可するポートロック

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた自動警告通知

  • ラインスワップ高速リカバリ

  • ネットワーク管理ソフトウェアの自動トポロジー検出用LLDP

  • Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティによる設定可能

  • ネットワークループを防ぐためのループ保護

  • ウォールマウント(取り付け)



  • 10GBaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

    TN-G4516 BP models: 2

  • 10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector)

    4

  • PoE Ports (10GBaseT(X), M12 X-coded 8-pin female connector)

    TN-G4516 non-BP models: 4
    TN-G4516 BP models: 2

  • PoE Ports (100/1000BaseT(X), M12 X-coded 8-pin female connector)

    8

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3bz for 5GBaseT and 2.5GBaseT
    IEEE 802.3an for 10GBaseT
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3af/at for PoE/PoE+ output
    IEEE 802.3x for flow control

  • Broadcast Forwarding

    IP directed broadcast, broadcast forwarding

  • Configuration Options

    Command Line Interface (CLI), Command Line Interface (CLI) through Serial/Telnet/SSH, Web Console (HTTP/HTTPS), Windows Utility

  • Filter

    802.1Q, GMRP, GVRP, IGMP v1/v2, Port-based VLAN, Static Multicast

  • Industrial Protocols

    SNMPv1/v2c/v3

  • Management

    Account Management, Back Pressure Flow Control, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, Syslog, Telnet, SNMP Trap

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, Turbo Ring with DRC

  • Security

    TACACS+, Broadcast storm protection, HTTPS/SSL, Local Account Accessibility, Port Lock, RADIUS, Rate Limit, SSH

  • Time Management

    NTP Server/Client, SNTP

  • IGMP Groups

    256

  • Max. No. of VLANs

    256

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, Ethernet, PoE

  • Console Port

    RS-232 (M12 B-coded 5-pin female connector)

  • Input Voltage

    24/36/48/72/96/110 VDC

  • No. of Power Inputs

    2

  • Operating Voltage

    16.8 to 137.5 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Total PoE Power Budget

    120 W

  • Input Current

    7.5 A @ 24 VDC

  • Power Connector

    M12 K-coded 5-pin male connector

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    291.6 x 117.7 x 132.2 mm (11.48 x 4.63 x 5.20 in)

  • Weight

    TN-G4516 without bypass: 2,730g(6.02lb)
    TN-G4516 with bypass: 2,740g(6.04lb)

  • Installation

    Wall mounting

  • Protection

    -CT model with PCB conformal coating

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m

  • EMC

    EN 55032/24

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 6 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Radio Frequency

    FCC

  • Railway

    EN 50121-4, EN 50155, IEC 60571

  • Railway Fire Protection

    EN 45545-2

  • Safety

    IEC 62368-1, UL 62368-1

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    TN-G4516 without bypass: 436,136 hrs
    TN-G4516 with bypass: 435,764 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
MXview v3.2.4 Software
389.2 MB
ソフトウェアパッケージ v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 リリースノート
Software Package for TN-G4500 Series
168.1 KB
ソフトウェアパッケージ v1.0
2020年5月6日 2020年5月6日 リリースノート
Firmware for TN-G4500 Series
6.6 MB
ファームウェア v5.2
2020年5月6日 2020年5月6日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for TN-G4500 Series
1.3 MB
QIG (クイックインストールガイド) 英語 v2.2 2021年10月13日 2021年10月13日
TN-G4500シリーズデータシート
3.2 MB
データシート 日本語 v1.1 2020年5月22日 2020年5月22日
Manual for TN Series
4.9 MB
マニュアル 英語 v1.0 2020年5月7日 2020年5月7日
2D CAD for TN-G4500 Series (TN-G4516)
1.9 MB
2D CAD 英語 2020年3月30日 2020年3月30日
TN Series Command Line Interface User's Manual
1.3 MB
マニュアル 英語 v1.1 2019年7月26日 2019年7月26日
TN Series Communication Redundancy User's Manual
1.5 MB
マニュアル 英語 v2.1 2019年7月26日 2019年7月26日

利用可能なモデル (4)

画像を表示
TN-G4516-8GPoE-4XGPoE-WV-CT-Tmoxa-tn-g4516-8gpoe-2xgpoe-2xgtxbp-wv-ct-t-image.jpg | MoxaTN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-CT-Tmoxa-tn-g4516-8gpoe-2xgpoe-2xgtxbp-wv-t-image.jpg | MoxaTN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-TTN-G4516-8GPoE-4XGPoE-WV-T
10/100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector4444
10G BaseT(X) Ports, M12 X-coded 8-pin Female Connector With Bypass Relay-22-
100/1000BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector8888
10G BaseT(X) PoE Ports, M12 X-coded 8-pin Female Connector4224
Conformal CoatingYesYesNoNo
