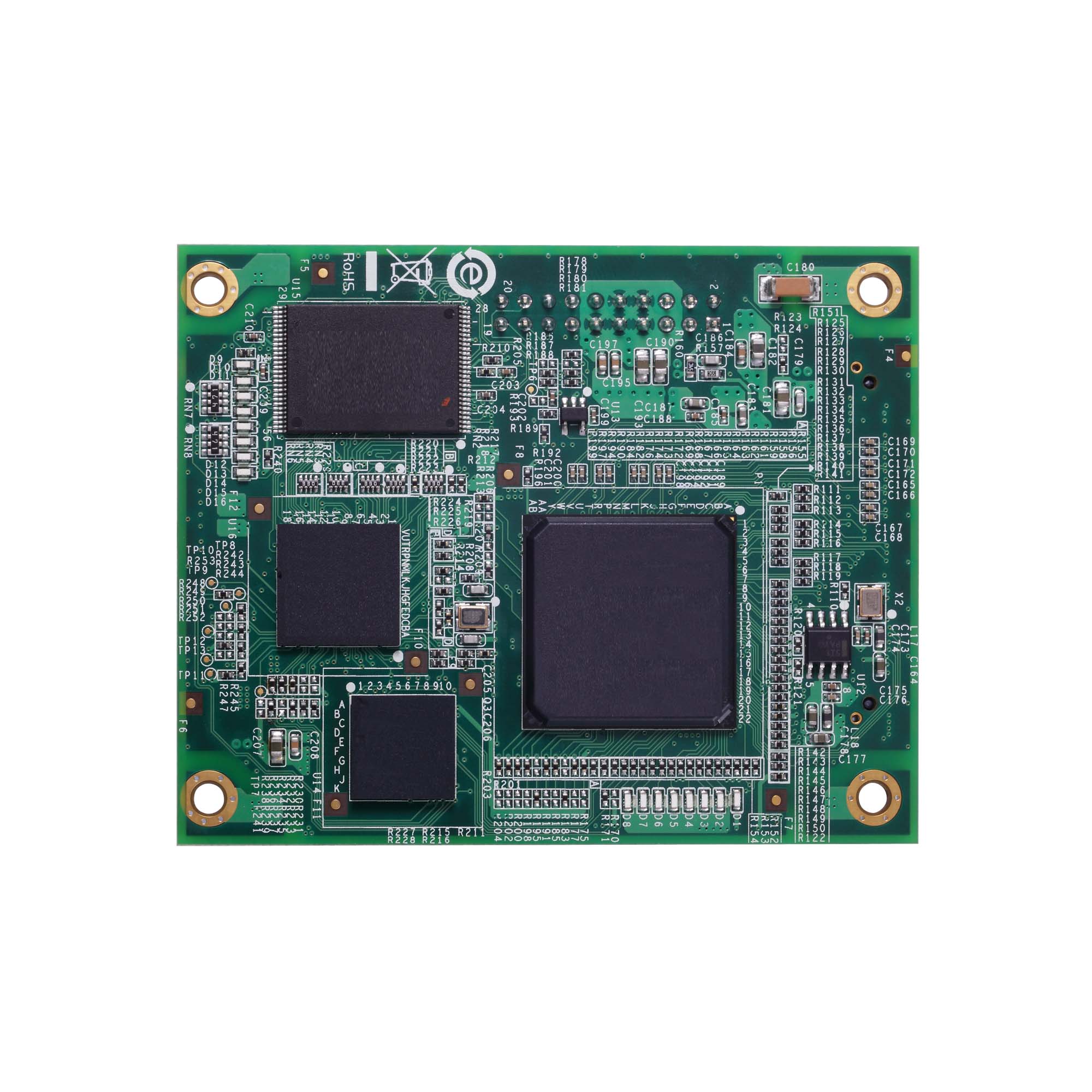

EOM-G103シリーズ

IEC 62439-3 3ポートフルギガビット組み込みマネージド冗長モジュール

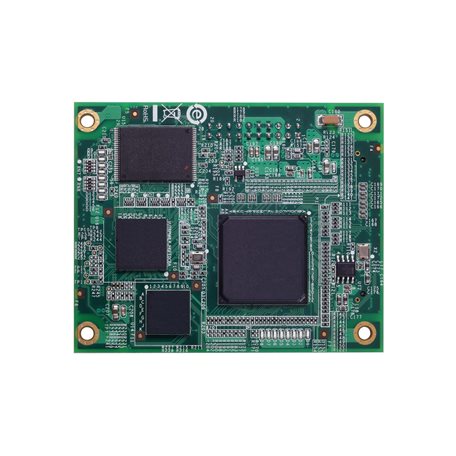

moxa-eom-g103-series-image-1-(1).jpg | Moxa

特徴および利点

  • IEC 62439-3 Clause 4(PRP)およびClause 5(HSR)準拠
  • PRP/HSR(LAN A/LAN B/インターリンク)用に予約された3つのSGMIIピン配置とイーサネットコンソール接続用に予約された追加の1つのSGMII

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EOM-G103シリーズは、高度なIEC 62439-3サポートモジュールを製品に最小限の労力で組み込んで統合し、特定のミッションクリティカルなアプリケーションのパフォーマンスと信頼性を向上させたいデバイスメーカー向けに設計されています。

IEC 62439-3 Clause 4(PRP)およびIEC 62439-3 Clause 5(HSR)は、ゼロ復旧時間が必要な産業オートメーションネットワーク用の標準化された冗長プロトコルです。PRPおよびHSRは、変電所のオートメーションや、システムのダウンタイムを許容できないその他のミッションクリティカルなアプリケーションに適しています。

EOM-G103シリーズはIEC 62439-3規格に対応しており、IEC 62439-3非対応製品に冗長モジュールを追加するための簡単でコスト効率の高い統合ソリューションを提供します。モジュールは、PRPまたはHSRネットワークを構築するために2つのIEC 62439-3イーサネットポートをサポートします。SGMII(MACモード)/SerDes(1000BaseX)。また、標準のIEEE 802.3イーサネットデバイスと接続するための1つの標準イーサネットポートSGMII(MACモード)/SerDes(1000BaseX)も含まれています。さらに、EOM-G103-PHR-PTPシリーズは、ローカルアクセスイーサネットコンソールポートを構築してローカルサイトでデバイスを簡単に維持、制御、管理するための追加のSGMII(MACモード)/SerDes(1000BaseX)を提供します。

その他の機能とメリット

  • PRP(パラレル冗長化プロトコル):ゼロ復旧時間を必要とするネットワークの各種LAN間で2つの独立したアクティブなパスを同時に受送信

  • HSR(高可用性シームレス冗長化):すべてのフレームが複製され、HSRリングの両方向に送信されて、切り替え時間をゼロに

  • ネットワークの正確な時間同期のためのハードウェアベースのIEEE1588v2 PTP(高精度タイムプロトコル)エンドツーエンドのワンステップ透明クロック

  • CLIで構成可能

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Ethernet Interface

    3, SGMII (MAC mode) / SerDes (1000BaseX) (PRP/HSR LAN A/LAN B/INTERLINK)

  • Connector

    1 connector with 2 x 40 pins, and 1 connector with 2 x 10 pins

  • GPIO

    3 x Programmable I/O pins

  • Redundancy Protocols

    HSR, PRP

  • Console Port

    Ethernet console (SGMII (MAC mode) / SerDes (1000BaseX))

  • Input Current

    0.49 A @ 3.3 VDC

  • Dimensions

    80 x 1.6 x 65 mm (3.15 x 0.06 x 2.56 in)

  • Weight

    28.6 g (0.06 lb)

  • Operating Temperature

    -40 to 60°C (-40 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032 Class A

  • EMI

    CISPR 32, FCC Part 15B Class A

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリーズ日
Firmware for EOM-G103 Series
6.2 MB
ファームウェア v4.1
2017年3月8日 2017年3月8日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリーズ日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
EOM-G103シリーズデータシート
3.2 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
2D CAD for EOM-G103-PTP
165.8 KB
2D CAD 英語 2018年1月19日 2018年1月19日
Manual for EOM-G103 Series (EOM-G103-PHR-PTP hardware)
1.2 MB
マニュアル 英語 v2.0 2017年3月19日 2017年3月19日
QIG for EOM-G103 Series
247.3 KB
QIG (クイックインストールガイド) 英語 v1.0 2015年7月29日 2015年7月29日
Moxa PRP/HSR Redundancy Box User's Manual
1.3 MB
マニュアル 英語 v1.0 2015年3月10日 2015年3月10日

利用可能なモデル (2)

画像を表示
moxa-eom-g103-phr-ptp-image.jpg | MoxaEOM-G103-PHR-PTPmoxa-eom-g103-phr-ptp-st-image.jpg | MoxaEOM-G103-PHR-PTP-ST
Operating Temp.-40 to 60°C-40 to 60°C
Input Voltage3.3 V3.3 V
EOM-G103-PHR-PTP managed redundancy module11
Evaluation board for testing and application development1
