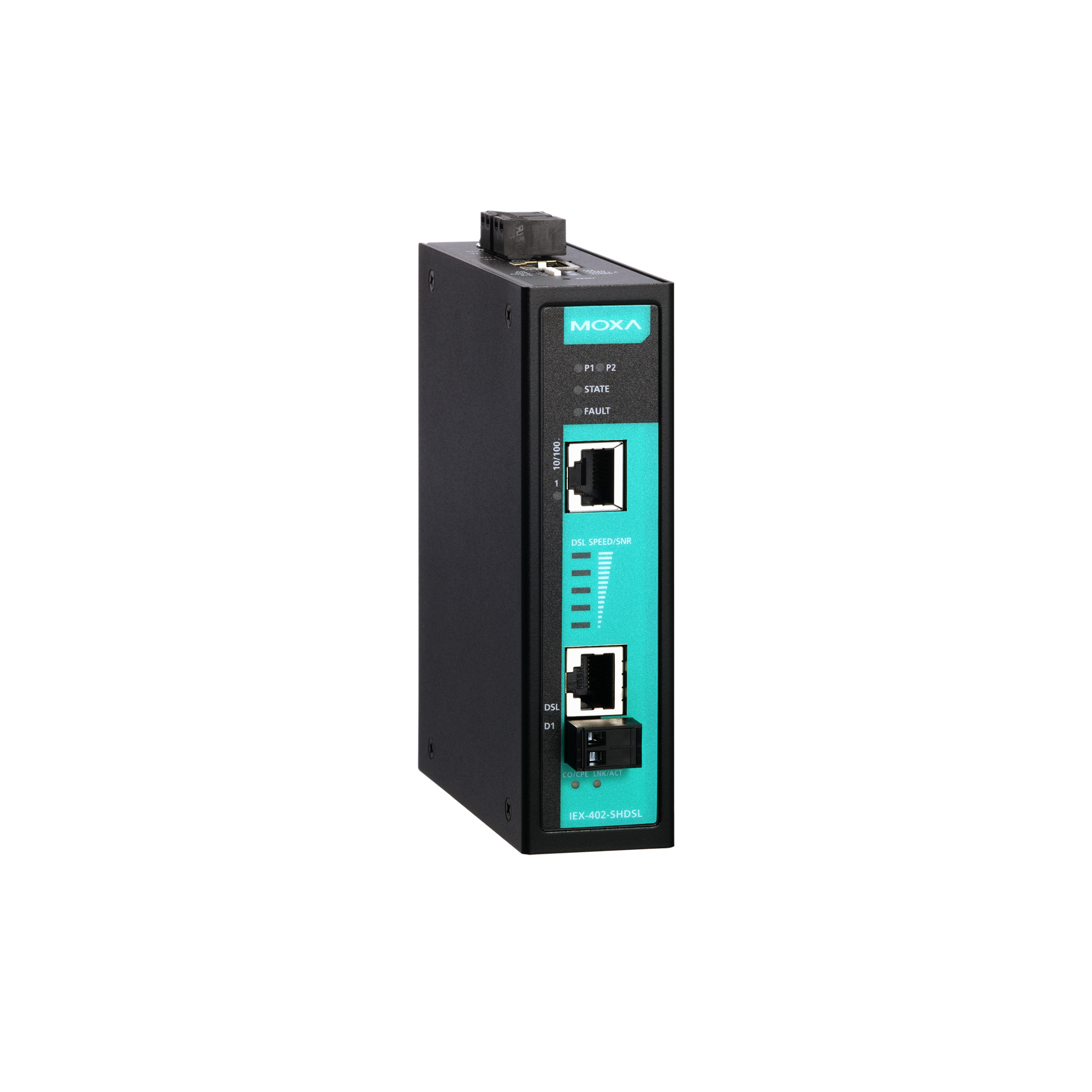

IEX-402シリーズ

産業用マネージドVDSL2/SHDSLイーサネットエクステンダ

moxa-iex-402-series-image-1-(1).jpg | Moxa

機能と特長

  • 自動CO/CPEネゴシエーションにより設定時間を短縮
  • リンクフォルトパススルー（LFPT）対応、Turbo RingおよびTurbo Chainと相互運用可能
  • トラブルシューティングを簡素化するLEDインジケータ
  • Webブラウザ、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01、およびMXviewによる簡単なネットワーク管理

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

IEX-402は、1つの10/100BaseT(X)と1つのDSLポートで設計されたエントリレベルの産業用マネージドイーサネットエクステンダです。イーサネットエクステンダは、G.SHDSLまたはVDSL2規格に基づき、ツイストペアケーブルを介したポイントツーポイントの拡張を提供します。このデバイスは、G.SHDSL接続で最大15.3 Mbpsのデータレートと最大8 kmの長い伝送距離をサポートします。VDSL2接続の場合、最大100 Mbpsのデータレートと最大3 kmの長い伝送距離をサポートします。

IEX-402シリーズは、過酷な環境向けに設計されています。DINレールマウント、広い動作温度範囲（-40～75°C）、およびデュアル電源入力により、産業用アプリケーションでの設置に最適です。

設定を簡素化するために、IEX-402はCO/CPE自動ネゴシエーションを使用します。工場出荷時のデフォルトでは、このデバイスはIEXデバイスの各ペアのどちらかにCPEステータスを自動的に割り当てます。また、リンクフォルトパススルー（LFP）とネットワーク冗長性の相互運用性により、通信ネットワークの信頼性とアクセシビリティを強化します。さらに、仮想パネルを含むMXviewを介した高度な管理および監視機能により、ユーザーエクスペリエンスが向上し、迅速なトラブルシューティングが可能になります。

その他の機能とメリット

  • G.SHDSL規格データレート最大5.7 Mbps、最大8 kmの伝送距離（パフォーマンスはケーブル品質によって異なる）

  • 最大15.3 MbpsのMoxa独自のTurbo Speed 接続

  • リンクフォルトパススルー（LFP）とラインスワップによる高速リカバリをサポート

  • 異なるレベルのネットワーク管理を実現するSNMP v1/v2c/v3をサポート

  • Turbo RingおよびTurbo Chainネットワーク冗長性との相互運用性

  • デバイスの管理および監視用のModbus TCPプロトコルをサポート

  • トランスペアレント伝送のためのEtherNet/IPおよびPROFINETプロトコルとの互換性

  • IPv6対応

  • 10/100BaseT(X) Ports (RJ45 connector)

    1
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Combo Port, RJ-11 (RJ45 connector) or Detachable 2-Contact Terminal Block

    1

  • Standards

    IEEE 802.1p for Class of Service
    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control
    IEX-402-VDSL2 Series: ITU G.993.2
    IEX-402-SHDSL Series: ITU-T G.991.2

  • Management

    SNMPv1/v2c/v3, Modbus TCP, Back Pressure Flow Control, DHCP Client, HTTP, LLDP, Syslog, Telnet, TFTP

  • MIB

    MIB-II

  • Time Management

    SNTP

  • MAC Table Size

    1 K

  • Packet Buffer Size

    512 kbits

  • LED Indicators

    PWR1, PWR2, FAULT, STATE, LINK/ACT, CO/CPE, 10/100 (TP port)

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    All models: CO/CPE, SNR/SPEED

    IEX-402-VDSL2 Series: STD/INP
    IEX-402-SHDSL Series: ANNEX B/ANNEX A, STD/TURBO

  • Power Connector

    2 removable 2-contact terminal block(s)

  • Input Voltage

    12/24/48 VDC, 9.6 to 60 VDC

  • Input Current

    IEX-402-SHDSL Series: 0.388 A @ 12 VDC, 0.196 A @ 24 VDC, 0.097 A @ 48 VDC
    IEX-402-VDSL2 Series: 0.34 A @ 24 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    35 x 130 x 105 mm (1.38 x 5.12 x 4.13 in)

  • Weight

    IEX-402-SHDSL Series: 290 g (0.64 lb)
    IEX-402-VDSL2 Series: 275 g (0.61 lb)

  • Installation

    DIN-rail mounting, Rack mounting (with optional kit)

  • Altitude

    2000 m Please contact Moxa if you require products guaranteed to function properly at higher altitudes.

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • Hazardous Locations

    IEX-402-VDSL2 Series: ATEX, Class I Division 2

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
    IEC 61000-4-8 PFMF

  • Traffic Control

    IEX-402-VDSL2 Series: NEMA TS2

  • Railway

    EN 50121-4

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    IEX-402-SHDSL Series: 1,311,455 hrs
    IEX-402-VDSL2 Series: 1,498,312 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
291.7 MB 		ソフトウェアパッケージ
SHA-512
v1.2.0
  • Linux
 2023年7月31日 2023年7月31日 リリースノート
Software Package for MXview One Series (Windows version)
296.2 MB 		ソフトウェアパッケージ
SHA-512
v1.2.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2023年7月31日 2023年7月31日 リリースノート
Firmware for IEX-402 Series (VDSL2 models)
1.4 MB 		ファームウェア
SHA-512
v2.0
2017年8月27日 2017年8月27日 リリースノート
SNMP MIB file for IEX-402 Series (vDSL2 models)
116.1 KB 		ソフトウェアパッケージ
SHA-512
v1.2
2013年10月23日 2013年10月23日 リリースノート
MXview plugin for IEX-402-SHDSL Series
291.8 KB 		ソフトウェアパッケージ
SHA-512
v2.2.1
2013年1月17日 2013年1月17日 リリースノート
SNMP MIB file for IEX-402 Series (SHDSL models)
116.2 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2012年12月18日 2012年12月18日 リリースノート
Firmware for IEX-402 Series (SHDSL models)
1.3 MB 		ファームウェア
SHA-512
v1.0
2012年12月18日 2012年12月18日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
QIG for IEX-402 Series (SHDSL models)
1.1 MB 		QIG (クイックインストールガイド) 英語 v2.2 2021年5月9日 2021年5月9日
QIG for IEX-402 Series (VDSL2 models)
1.2 MB 		QIG (クイックインストールガイド) 英語 v2.2 2021年5月9日 2021年5月9日
IEX-402シリーズデータシート
3.3 MB 		データシート 日本語 v1.2 2019年8月30日 2019年8月30日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for IEX-402-SHDSL TOP
345.1 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for IEX-402-VDSL TOP
292.5 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
Manual for IEX-402 Series (VDSL2 models HIG)
1.4 MB 		マニュアル 英語 v1.0 2013年5月8日 2013年5月8日
Moxa Managed DSL Ethernet Extender User's Manual
1.9 MB 		マニュアル 英語 v1.0 2013年5月7日 2013年5月7日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット ホワイトペーパー

利用可能なモデル (2)

画像を表示
比較
moxa-iex-402-shdsl-image.jpg | MoxaIEX-402-SHDSL
比較
moxa-iex-402-shdsl-t-image.jpg | MoxaIEX-402-SHDSL-T
ITU G.993.2 for very high speed digital subscriber line transceivers––
ITU-T G.991.2 for single-pair high-speed digital subscriber line
(G.SHDSL) transceivers		✓✓
10/100BaseT(X) Ports
RJ45 Connector		11
Combo Port, RJ-11 (RJ45 connector) or detachable 2-contact terminal11
Operating Temp.-10 to 60°C-40 to 75°C
