CM-600モジュールシリーズ

EDS-600シリーズ用4ポート高速イーサネットインタフェースモジュール

moxa-cm-600-module-series-image-1-(1).jpg | Moxa

moxa-cm-600-module-series-image-2-(1).jpg | Moxa

moxa-cm-600-module-series-image-3-(1).jpg | Moxa

moxa-cm-600-module-series-image-4-(1).jpg | Moxa

moxa-cm-600-module-series-image-5-(1).jpg | Moxa

機能と特長

4ポートのメタル/ファイバーポートの組み合わせによるモジュール設計
連続運転のためのホットスワップ可能なメディアモジュール

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

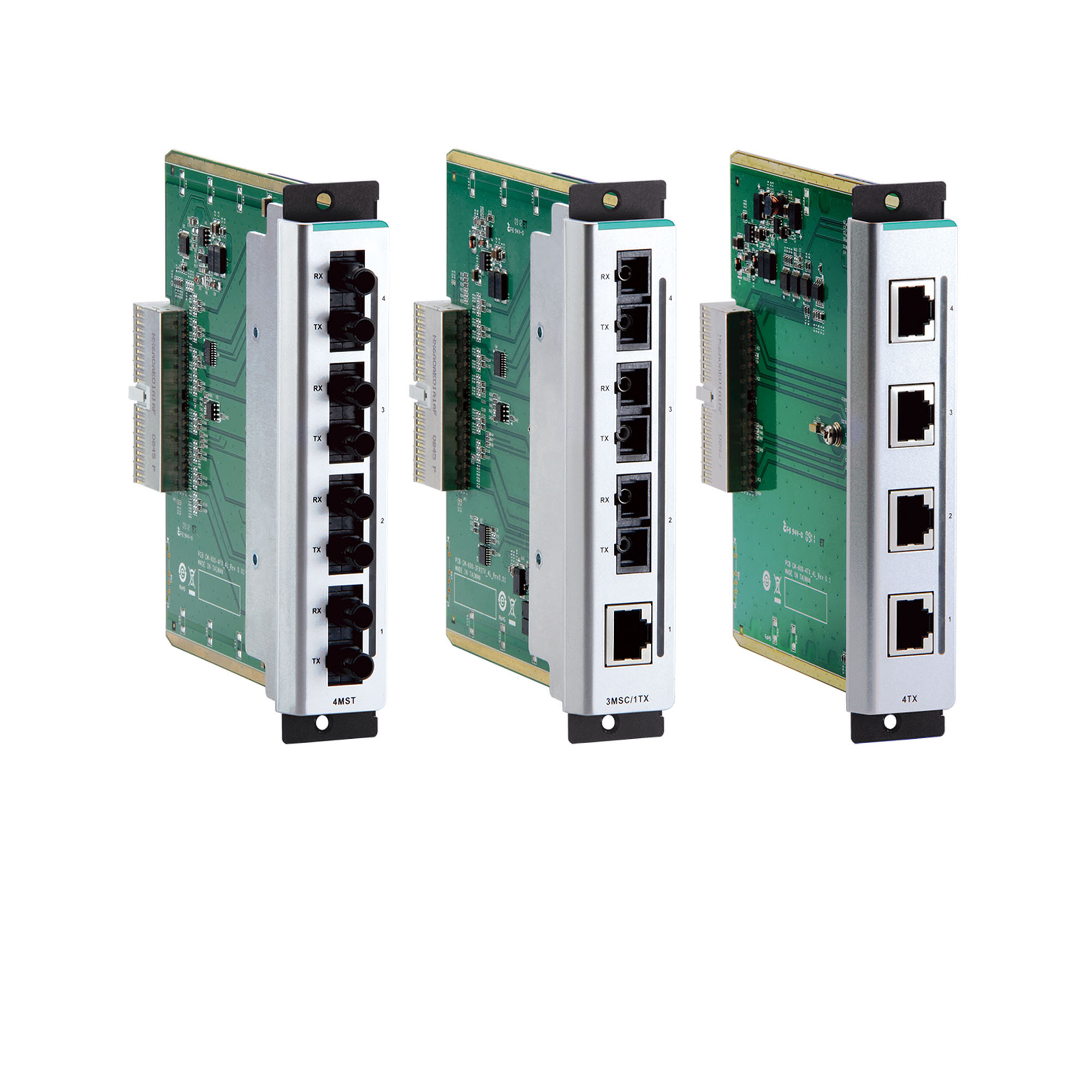

CM-600モジュールシリーズはEDS-600シリーズ用に設計されています。CM-600シリーズはコンパクトなモジュール式の設計で、1つのスロットに4ポートまで収容できるようになっています。TX、MSC、SSC、MSTなど複数のメディアタイプをサポートしています。CM-600-4TX-BPモジュールは、バイパスリレー機能を各ポートでサポートし、CM-600-4TX-PTPモジュールはハードウェアIEEE 1588 PTPv2プロトコルを各ポートでサポートします。モジュール式の設計により、EDS-600はアプリケーションの複数の要件を満たすことができます。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

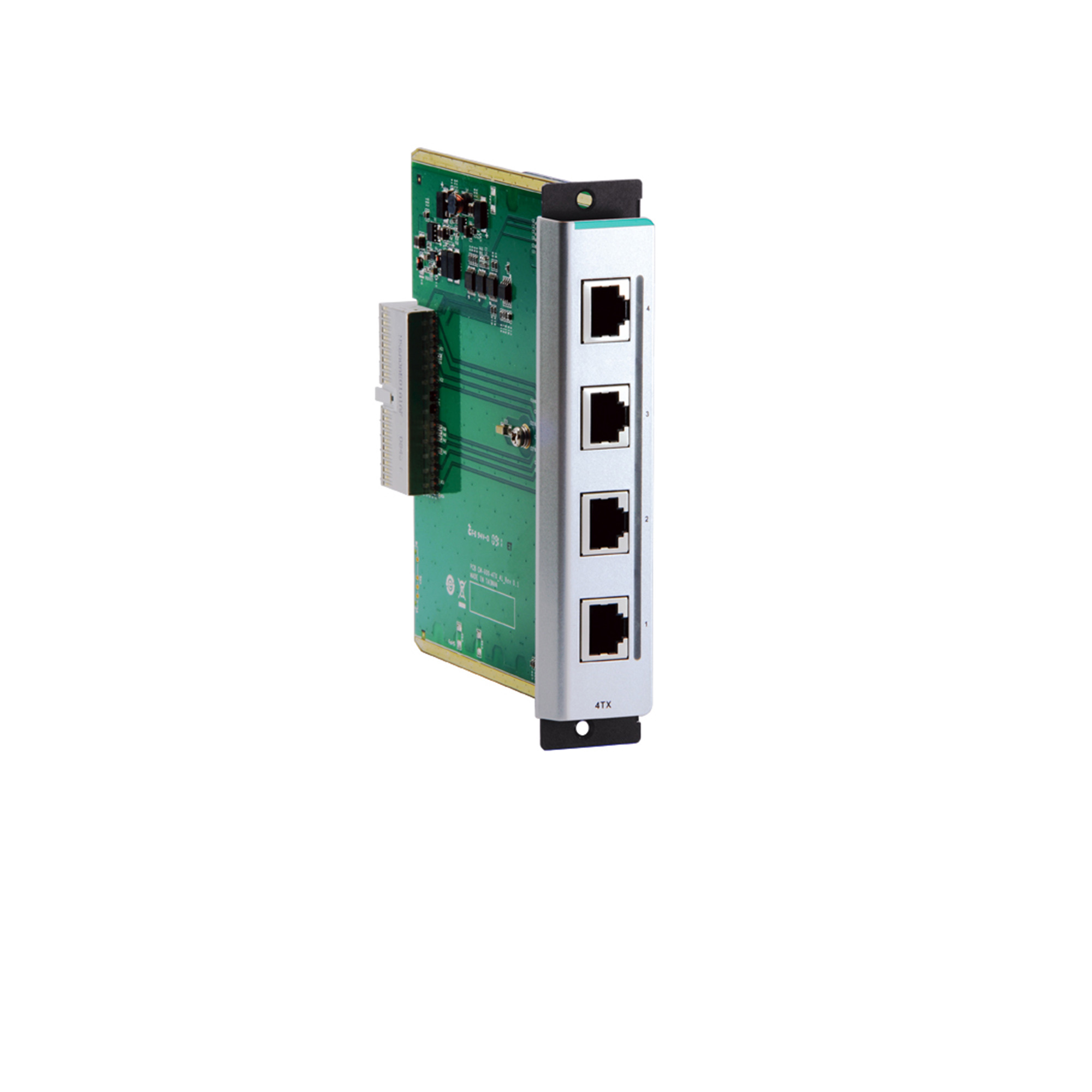

CM-600-4TX: 4
CM-600-4TX-BP: 4, with bypass relay

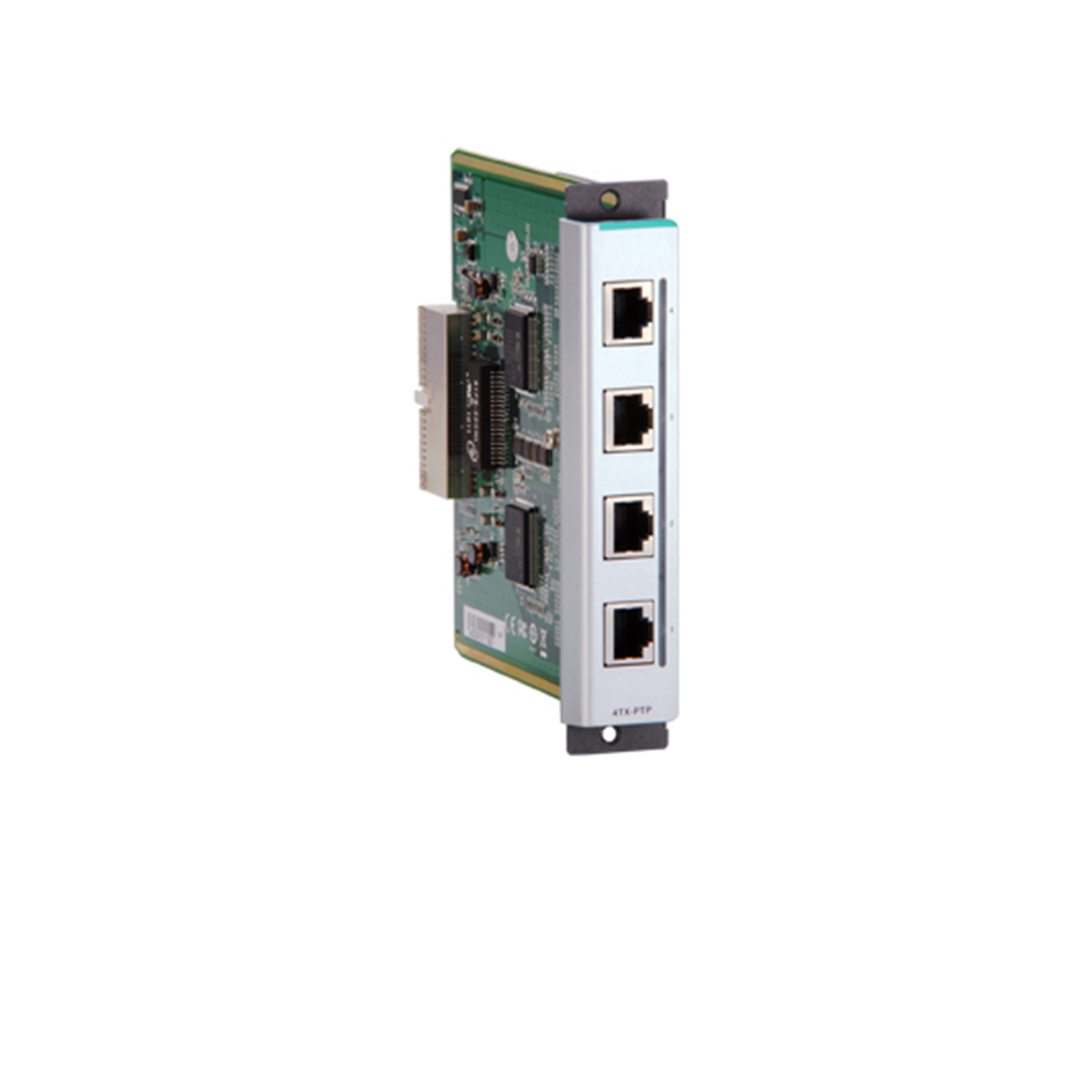

CM-600-4TX-PTP: 4, with hardware-based PTP
CM-600-1TX Series: 1
CM-600-2TX Series: 2

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

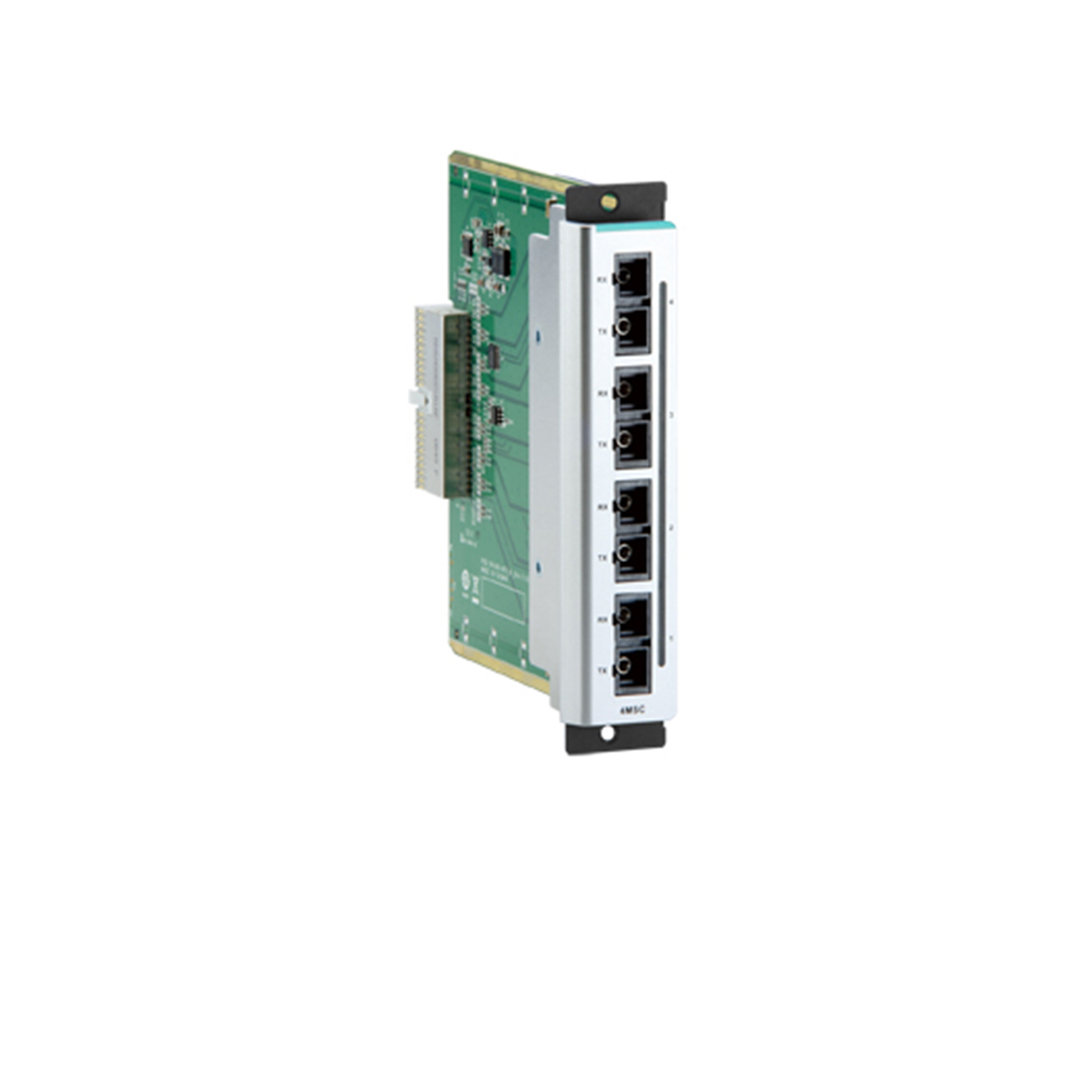

CM-600-4MSC: 4

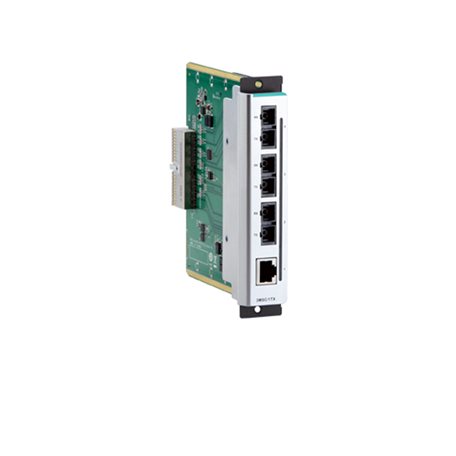

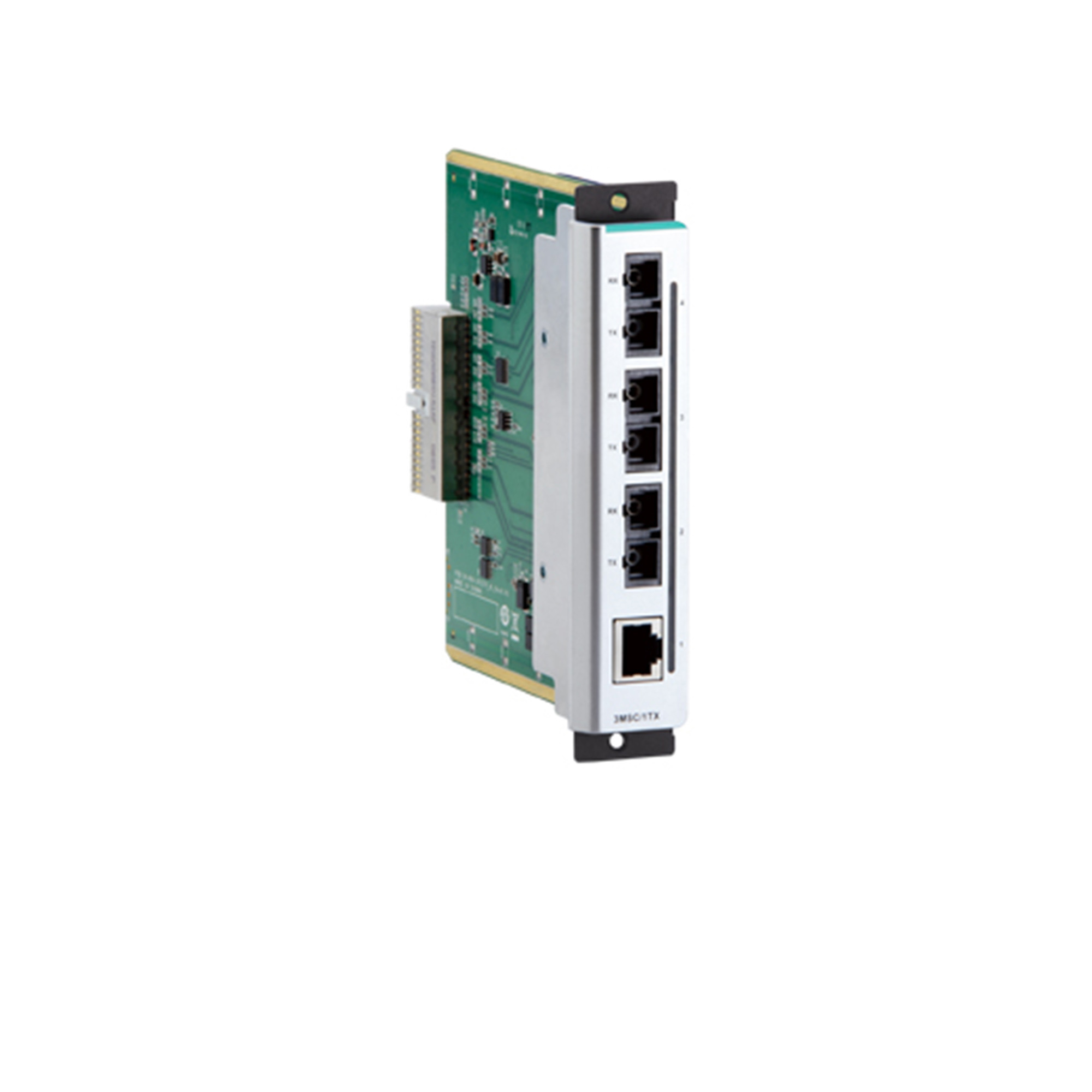

CM-600-3MSC/1TX: 3
CM-600-2MSC/2TX: 2
100BaseFX Ports (multi-mode ST connector)

CM-600-4MST: 4
CM-600-3MST/1TX: 3
CM-600-2MST/2TX: 2
100BaseFX Ports (single-mode SC connector)

CM-600-4SSC: 4
CM-600-3SSC/1TX: 3

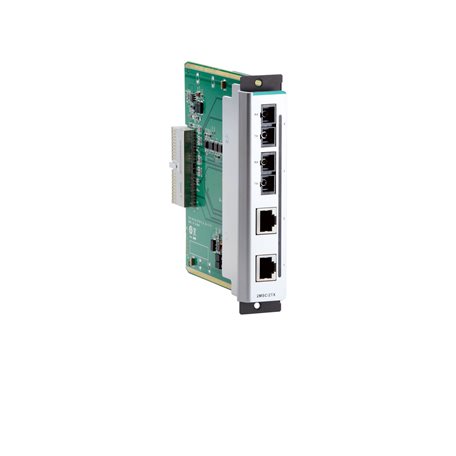

CM-600-2SSC/2TX: 2
Time Management

CM-600-4TX-PTP: IEEE 1588v2 PTP (hardware-based)

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Power Consumption

CM-600-4TX: 0.61 W (max.)
CM-600-2TX models: 1.56 W (max.)
CM-600-1TX models: 2 W (max.)
CM-600-4MSC/4MST/4SSC: 2.44 W (max.)
CM-600-4TX-PTP: 3.46 W (max.)
CM-600-4TX-BP: 2.38 W (max.)

IP Rating

IP30
Dimensions

29.7 x 144.4 x 144.8 mm (1.17 x 5.69 x 5.7 in)
Weight

CM-600-4TX: 190 g (0.42 lb)
CM-600/1TX, CM-600/2TX models: 230 g (0.51 lb)
CM-600-4MSC/4MST/4SSC/4TX-BP: 240 g (0.53 lb)
CM-600-4TX-PTP: 185 g (0.41 lb)

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Time

740,661 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Declaration of Conformity for EDS-608/EDS-611/EDS-616/EDS-619/CM-600 series 451.5 KB	宣言書	英語	v1.0	2024年2月5日 2024年2月5日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
CM-600モジュールシリーズデータシート 3.5 MB	データシート	日本語	v1.0	2018年11月12日 2018年11月12日
2D CAD for CM-600-2MSC2TX 112.2 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for CM-600-2MST2TX 113.4 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for CM-600-3MSC1TX 113.6 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for CM-600-3MST1TX 114.9 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for CM-600-4MSC 113.9 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for CM-600-4MST 115.8 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for CM-600-4TX 115.1 KB	2D CAD	英語		2018年1月19日 2018年1月19日

産業用コネクティビティとネットワーキングの基礎

ケーススタディ

エンジン制御システムのデジタル化で運用効率を向上

利用可能なモデル (8)

画像を表示

	比較 CM-600-4MST	比較 CM-600-2MSC/2TX	比較 CM-600-4TX	比較 CM-600-4SSC
10/100BaseT(X) Ports RJ45 Connector	–	2	4	–
100BaseFX Ports Multi-Mode SC Connector	–	2	–	–
100BaseFX Ports Multi-Mode ST Connector	4	–	–	–
100BaseFX Ports Single-Mode SC Connector	–	–	–	4
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 CM-600-4MSC	比較 CM-600-3SSC/1TX	比較 CM-600-2SSC/2TX	比較 CM-600-3MSC/1TX
10/100BaseT(X) Ports RJ45 Connector	–	1	2	1
100BaseFX Ports Multi-Mode SC Connector	4	–	–	3
100BaseFX Ports Multi-Mode ST Connector	–	–	–	–
100BaseFX Ports Single-Mode SC Connector	–	3	2	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
