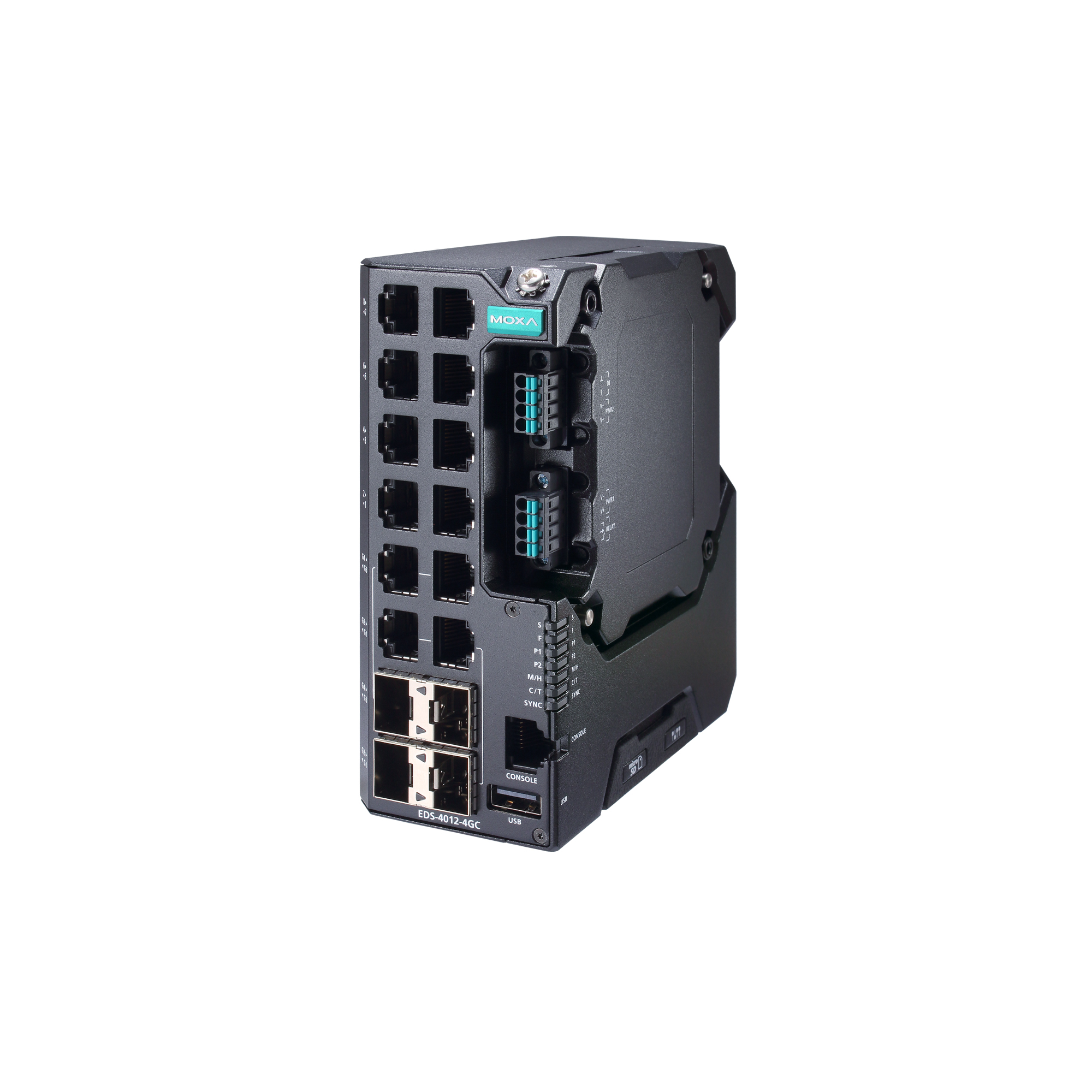

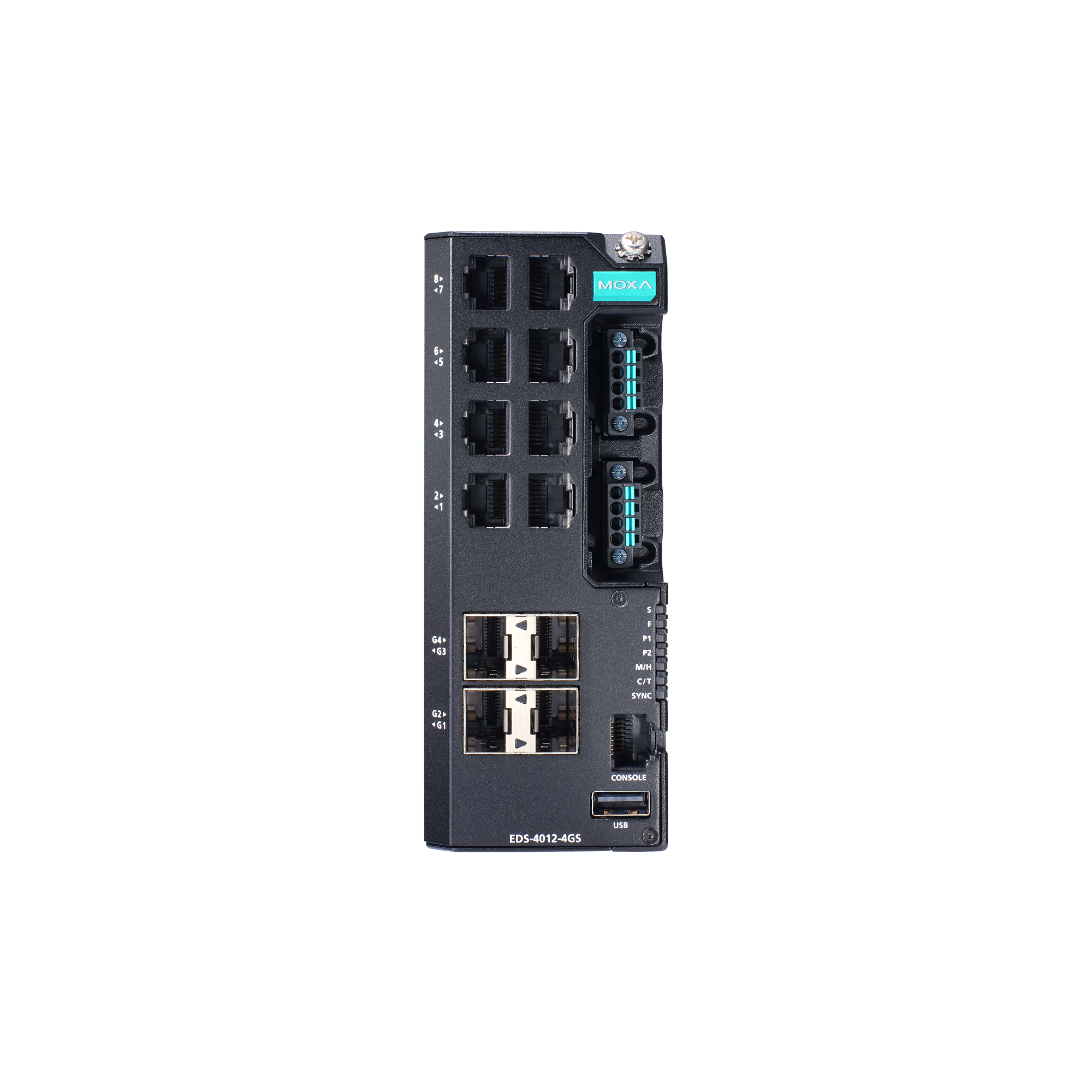

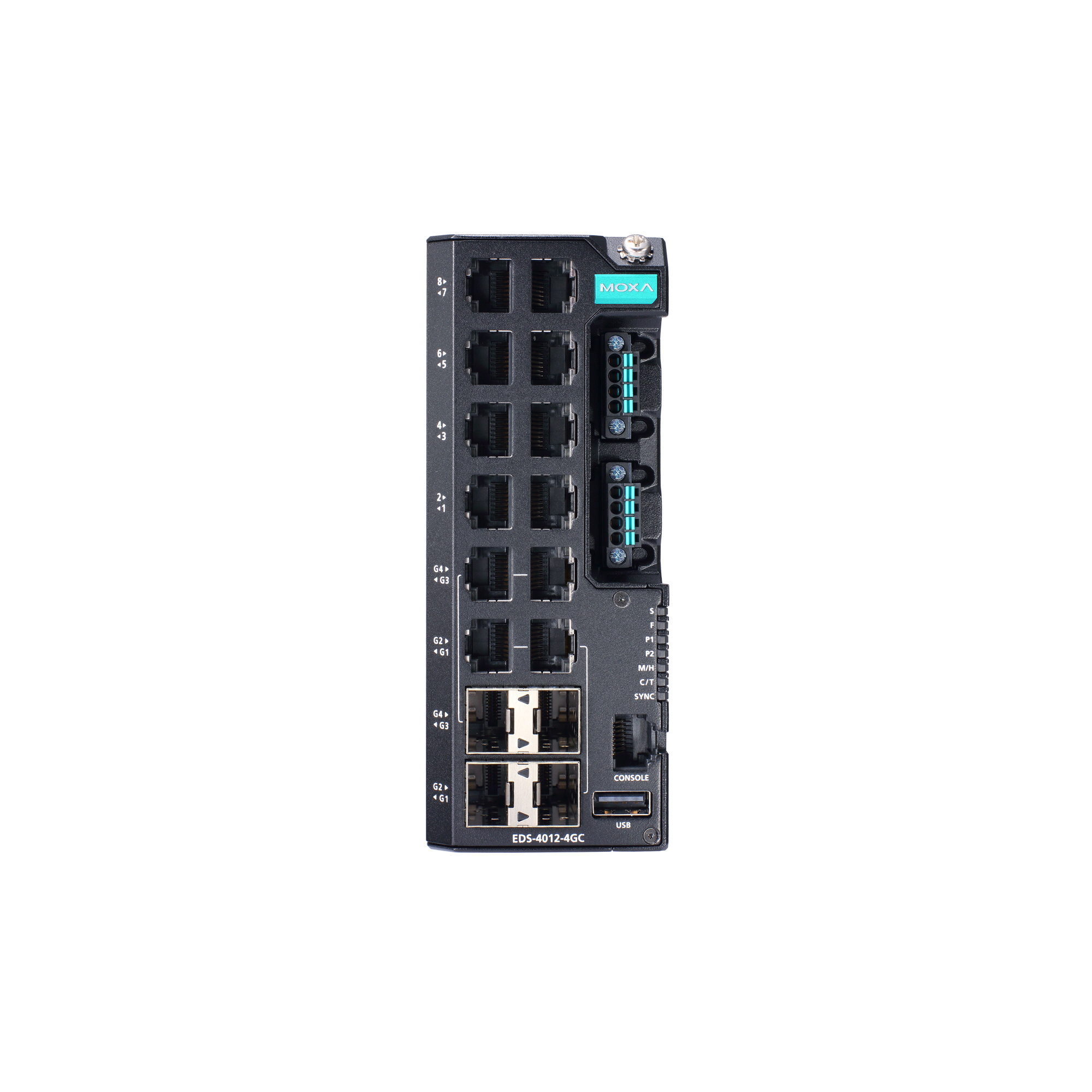

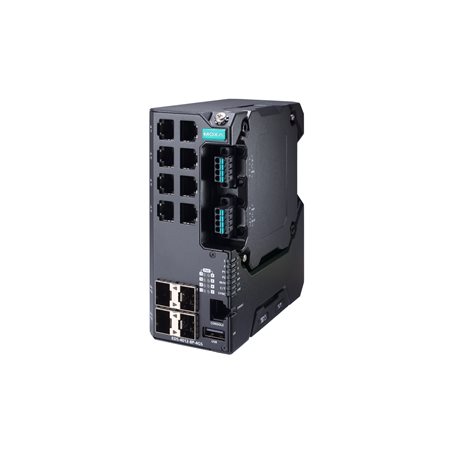

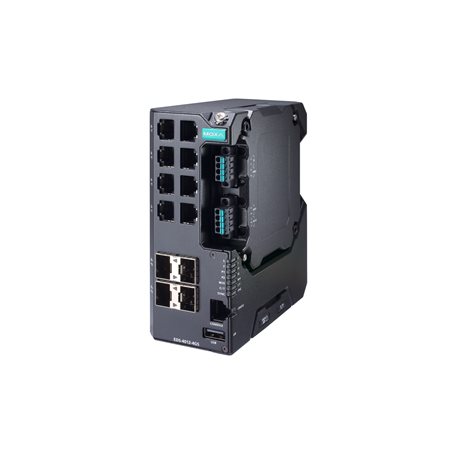

EDS-4012シリーズ

8+4Gポート（8つの802.3bt PoEポートオプション）マネージドイーサネットスイッチ

moxa-eds-4012-series-image-(1).jpg | Moxa

moxa-eds-4012-series-image-1-(1).jpg | Moxa

moxa-eds-4012-series-image-2-(1).jpg | Moxa

moxa-eds-4012-series-image-3-(1).jpg | Moxa

moxa-eds-4012-series-image-4-(1).jpg | Moxa

moxa-eds-4012-series-image-5-(1).jpg | Moxa

moxa-eds-4012-series-image-6-(1).jpg | Moxa

機能と特長

IEC 62443-4-1、IEC 62443-4-2産業サイバーセキュリティ標準に準拠
ポートあたり最大90W出力可能なIEEE 802.3bt PoEをサポート
ネットワーク冗長性のためのTurbo RingとTurbo Chain（リカバリ時間はスイッチ250台で20ms未満）ポートリンク速度が1 Gigabit以上の場合、リカバリータイムは50 ms未満です。、およびRSTP/STP
柔軟な導入のための幅広い電源入力オプション
狭いスペースにも収まるコンパクトで柔軟な筐体設計
簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

EDS-4012シリーズは12ポートのマネージド高速イーサネットスイッチで、4つの1 Gbps光ファイバアップリンクポートのオプションがあります。このシリーズには、広帯域幅PoEデバイスを接続するために、4つの10/100BaseT（X）802.3af（PoE）、802.3at（PoE+）、802.3bt準拠のイーサネットPoEポートオプションモデルもあります。

Turbo Ring、Turbo Chain、RSTP/STPなどのイーサネット冗長化技術により、システムの信頼性が高まり、ネットワークバックボーンの可用性が向上します。 EDS-4012シリーズは、スケーラブルなバックボーンからメリットを得られる、ビデオおよびプロセス監視、ITS、DCSシステムなどの要求の多いアプリケーション向けに特別に設計されています。

EDS-4012シリーズは、IEC 62443-4-2およびIEC 62443-4-1産業用サイバーセキュリティ認証に準拠しており、製品のセキュリティとセキュアな開発ライフサイクル両方の要件を網羅していることで、お客様が安全な産業用ネットワーク設計に必要な要件を満たすサポートをします。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

EDS-4012-4GS-LV/-HV/-T models: 8
EDS-4012-4GC-LV/-HV/-T models: 8
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
PoE Ports (10/100BaseT(X), RJ45 connector)

EDS-4012-8P-4GS-LVA/-LVB/-T models: 8
100/1000BaseSFP Ports

EDS-4012-4GS-LV/-HV/-T models: 4
EDS-4012-8P-4GS-LVA/-VB/-T models: 4
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)

EDS-4012-4GC-LV/-HV/-T models: 4
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication

Filter

GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
Management

IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
MIB

P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
Redundancy Protocols

STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation, MSTP
Security

Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy, Access control list
Time Management

SNTP, NTP Server/Client, NTP Authentication
Protocols

IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

MAC Table Size

16 K
Jumbo Frame Size

9.216 KB
Max. No. of VLANs

256
VLAN ID Range

VID 1 to 4094
IGMP Groups

512
Priority Queues

4
Packet Buffer Size

1 MB

LED Indicators

PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

Console Port

RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

USB Connector

USB Type A (Reserved)

Alarm Contact Channels

1, Relay output with current carrying capacity of 1 A @ 24 VDC
Digital Input Channels

1
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Buttons

Reset button

DIP Switches

Turbo Ring, Master, Coupler, Reserve

Connection

2 removable 4-contact terminal block(s)
Pre-installed Power Module

-LV/-LV-T models: PWR-100–LV
-HV/-HV-T models: PWR-105-HV-I
-LVA/-LVA-T models: PWR-101-LV-BP-I
-LVB/-LVB-T models: PWR-103-LV-VB-I
Note

The EDS-4012 Series supports modular power supplies. The model names and power parameters are determined by the installed power module.

For example:
EDS-4012-4GS-T + PWR-100–LV = EDS-4012-4GS-LV-T
EDS-4012-4GS-T + PWR-105-HV-I = EDS-4012-4GS-HV-T

If you install a different power module, refer to the specifications of the corresponding model. For example, if you replace the power module of the EDS-4012-4GS–LV-T
with the PWR-105–HV-I, refer to the specifications of the EDS-4012–4GS-HV-T.
Input Voltage

-LV/-LV-T models: 12/24/48 VDC, Redundant dual inputs
-HV/-HV-T models: 110/220 VDC/VAC, Single input
-LVA/-LVA-T models: 48 VDC, Redundant dual inputs
-LVB/-LVB-T models: 12/24/48 VDC, Redundant dual inputs
Operating Voltage

-LV/-LV-T models: 9.6 to 60 VDC
-HV/-HV-T models: 88 to 300 VDC, 85 to 264 VAC
-LVA/-LVA-T models: 44 to 57 VDC (>52 VDC for PoE+ output recommended)
-LVB/-LVB-T models: 12 to 57 VDC (>52 VDC for PoE+ output recommended)
Input Current

-LV/-LV-T models: 12-48 VDC, 1.50-0.40 A or 24 VDC, 0.70 A
-HV/-HV-T models: 110-220 VAC, 50-60 Hz, 0.30-0.20 A or 110-220 VDC, 0.30-0.20 A
-LVA/-LVA-T models: 48 VDC, 5.42 A
-LVB/-LVB-T models: 12/48 VDC, 7.46/4.27 A or 24 VDC, 7.26 A
Power Consumption (Max.)

EDS-4012-4GS-LV/-T models: 10.52 W
EDS-4012-4GS-HV-/T models: 12.22 W
EDS-4012-4GC-LV/-T models: 10.7 W
EDS-4012-4GC-HV/-T models: 13.35 W

EDS-4012-8P-4GS-LVA/-T models:
Without PoE: 13.34 W
With PoE: Max. 240 W for total PD power consumption @ 48 VDC input

EDS-4012-8P-4GS-LVB/-T models:
Without PoE: 15.32 W
With PoE:
Max. 180 W for total PD power consumption @ 48 VDC input
Max. 150 W for total PD power consumption @ 24 VDC input (Max. 120 W for -T model)
Max. 62 W for total PD consumption @ 12 VDC input
Max. PoE Power Output per Port

90 W
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

IP Rating

IP40
Dimensions

55 x 140 x 120 mm (2.17 x 5.51 x 4.72 in)
Weight

827 g (1.82 lb)
Installation

DIN-rail mounting, Wall mounting (with optional kit)
Housing

Metal

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Industrial Cybersecurity

IEC 62443-4-1
IEC 62443-4-2
Safety

UL 61010-2-201, EN 62368-1 (LVD)
EMC

EN 55032/35, EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Maritime

-LV/-LV-T, PoE/PoE-T models: DNV, ABS, NK, LR
Vibration

IEC 60068-2-6
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Railway

EN 50121-4
Traffic Control

NEMA TS2
Power Substation

IEC 61850-3, IEEE 1613 Class 1
Hazardous Locations

Class I Division 2, ATEX, IECEx

Time

EDS-4012-4GC-LV/-T models: 1,036,336 hrs
EDS-4012-4GC-HV/-T models: 497,392 hrs
EDS-4012-4GS-LV/-T models: 874,838 hrs
EDS-4012-4GS-HV/-T models: 456,870 hrs
EDS-4012-8P-4GS-LVA/-T models: 799,780 hrs
EDS-4012-8P-4GS-LVB/-T models: 759,924 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Windows version) 240.7 MB	ソフトウェアパッケージ	C9CA47BD9F8DF8572A4BE0057160CE238783FAA7E17FEFF184E3D5FF4092BD47C152C69E8A8F611E0A5EE3DF4A4F319AEAA70E2F1539DC467FAAECE541E52226 SHA-512	v1.6.1	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年9月5日 2025年9月5日リリースノート
Software Package for MXview One Series (Linux version) 554.4 MB	ソフトウェアパッケージ	D87455B0269026E60219AF682DDF8AB130474AF29FB83160381C5FB4E6F2D9725CA6129EE057C16ADDAD9C6D343F6B403AAC4D18D9528FAD22A7DA60D6044392 SHA-512	v1.6.1	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年9月5日 2025年9月5日リリースノート
Firmware for EDS-4000 and EDS-G4000 Series 65.4 MB	ファームウェア	BA9D34665F0A57EEEAED2DE1416BF86E9201A7A3A254A8E8E8F6B0E1FB0725C57D6E892E39467BC14CDA1F1C2B115EA1F8EE0BF5F10D7DD9240EB5FAA535AE74 SHA-512	v4.1		2024年6月26日 2024年6月26日リリースノート
MIB file for EDS-4000 and EDS-G4000 Series 406.4 KB	ソフトウェアパッケージ	1A54DE0AEEC67077862AA2B0D9309FCC485B4227F2B587FDB073B8CE8BE5921E2D55E217C4CE988D835017BE6AB3D91255AB7E1D439ED7870F6AB5C59218B96C SHA-512	v4.1		2024年6月26日 2024年6月26日リリースノート
EDS file for EDS-4000 and EDS-G4000 Series 178.4 KB	ソフトウェアパッケージ	38FF9024EE0BC6F7F93C92DD8342CA818EA7D786205CC7F868DCFA33FB344E2DCCC9E2F37FCC32E4F863E19A641886F45DC8E62365EE08D82F2416395E3F8F65 SHA-512	v1.0		2024年4月24日 2024年4月24日リリースノート
AOI file for EDS-4000 and EDS-G4000 Series 57.2 KB	ソフトウェアパッケージ	99F9DA9EEE2C3A1A55DFC1D05021F6D5B9A6F359CF5FE1E842B41284D2C2D8D20AC34717F9F63520A6033168BEE7C35BA8E436DB0736F6E0301225AAD8762B2D SHA-512	v1.0		2024年4月24日 2024年4月24日リリースノート
GSD file for EDS-4000 and EDS-G4000 Series 212.8 KB	ソフトウェアパッケージ	71221807AC0AA81231C6005CF57E6DA81F11FE72AE991232193CAA2A6B75ED4E600E70286DBC6774BE70CCFCF7C07DFCECC708480ADD1E0C7E1D83F023D912EF SHA-512	v1.0		2024年4月24日 2024年4月24日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
QIG for EDS-4012 Series 2.8 MB	QIG (クイックインストールガイド)	英語	v1.3	2025年10月29日 2025年10月29日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products 2.2 MB	宣言書	英語	v1.0	2024年8月14日 2024年8月14日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	マニュアル	英語	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	マニュアル	英語	v1.3	2024年6月26日 2024年6月26日
Declaration of Conformity (EU/UK) for EDS-4012-4GC/G4012-4GC Series 357.7 KB	宣言書	英語	v1.0	2024年6月18日 2024年6月18日
Declaration of Conformity (EU/UK) for EDS-4008/4012/G4012 Series (with PoE) 394.1 KB	宣言書	英語	v1.0	2024年6月17日 2024年6月17日
Declaration of Conformity (EU/UK) for EDS-4008/G4008/4012/4014/G4014 Series 437.5 KB	宣言書	英語	v1.0	2024年6月17日 2024年6月17日
Manual for EDS-4000 and EDS-G4000 Series 11.7 MB	マニュアル	英語	v1.1	2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series 2.5 MB	マニュアル	英語	v1.0	2022年4月27日 2022年4月27日
2D CAD for EDS-4012 Series (2D-EDS-4012-4GC) 3.6 MB	2D CAD	英語		2022年3月15日 2022年3月15日
2D CAD for EDS-4012 Series (2D-EDS-4012-4GS) 3.5 MB	2D CAD	英語		2022年3月15日 2022年3月15日
2D CAD for EDS-4012 Series (2D-EDS-4012-8P-4GS) 3.6 MB	2D CAD	英語		2022年3月15日 2022年3月15日
EDS-4012シリーズデータシート 4.5 MB	データシート	日本語	v1.0	2022年2月10日 2022年2月10日
IEC 62443-4-2 Security Level 2 Certification for EDS-4000 and EDS-G4000 Series 323.1 KB	宣言書	英語	v1.0	2021年10月14日 2021年10月14日

将来を見据えたネットワークソリューションが、スマートシティの交通管理を簡素化

アプリケーションノート

高度交通システムにおけるデジタルトランスフォーメーションの導入

アプリケーションノート

IP監視システムのネットワークを強化

アプリケーションノート

産業用制御システムにおけるネットワークの耐障害性を強化

テクノロジーガイド

将来も安心な産業用ネットワークインフラを構築するための重要なヒント

ビデオ

EDS-4000/G4000 シリーズレイヤー2 マネージドイーサネットスイッチ

ビデオ

EDS-4000/G4000 シリーズを箱から出してみよう

ソリューションのパンフレット

スマート船舶向けIIoTブループリント

ホワイトペーパー

産業用PoEスイッチによる信頼性の高い屋外IP監視ネットワークの促進

利用可能なモデル (12)

画像を表示

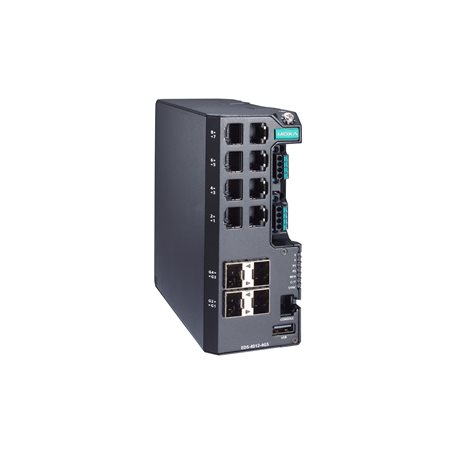

	比較 EDS-4012-4GS-LV	比較 EDS-4012-4GS-LV-T	比較 EDS-4012-4GS-HV	比較 EDS-4012-4GS-HV-T
10/100BaseT(X) Ports (RJ45 Connector)	8	8	8	8
PoE 10/100BaseT(X) Ports (RJ45 Connector)	–	–	–	–
100/1000BaseSFP Slots	4	4	4	4
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)	–	–	–	–
Operating Voltage	9.6 to 60 VDC	9.6 to 60 VDC	88 to 300 VDC, 85 to 264 VAC	88 to 300 VDC, 85 to 264 VAC
Pre-installed Power Module	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
Operating Temp.	-10 to 60°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

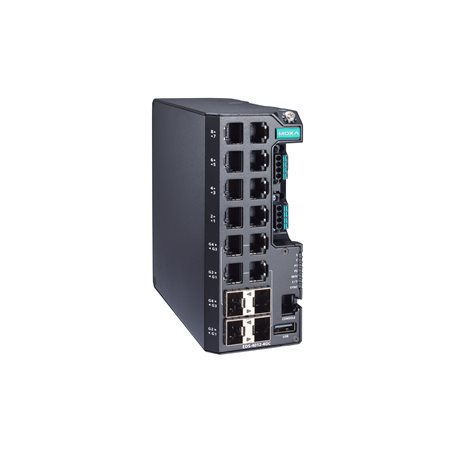

	比較 EDS-4012-4GC-LV	比較 EDS-4012-4GC-LV-T	比較 EDS-4012-4GC-HV	比較 EDS-4012-4GC-HV-T
10/100BaseT(X) Ports (RJ45 Connector)	8	8	8	8
PoE 10/100BaseT(X) Ports (RJ45 Connector)	–	–	–	–
100/1000BaseSFP Slots	–	–	–	–
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)	4	4	4	4
Operating Voltage	9.6 to 60 VDC	9.6 to 60 VDC	88 to 300 VDC, 85 to 264 VAC	88 to 300 VDC, 85 to 264 VAC
Pre-installed Power Module	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
Operating Temp.	-10 to 60°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

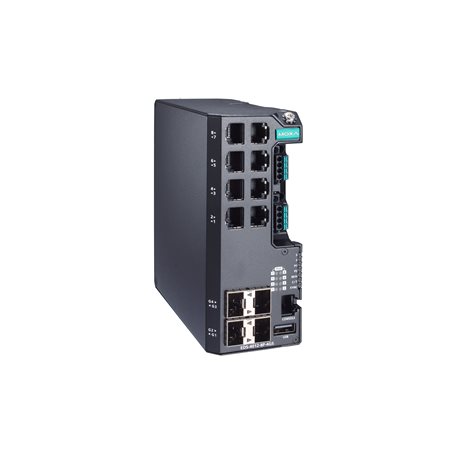

	比較 EDS-4012-8P-4GS-LVA	比較 EDS-4012-8P-4GS-LVA-T	比較 EDS-4012-8P-4GS-LVB	比較 EDS-4012-8P-4GS-LVB-T
10/100BaseT(X) Ports (RJ45 Connector)	–	–	–	–
PoE 10/100BaseT(X) Ports (RJ45 Connector)	8	8	8	8
100/1000BaseSFP Slots	4	4	4	4
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)	–	–	–	–
Operating Voltage	44 to 57 VDC (> 52 VDC for PoE+ output recommended)	44 to 57 VDC (> 52 VDC for PoE+ output recommended)	12 to 57 VDC (> 52 VDC for PoE+ output recommended)	12 to 57 VDC (> 52 VDC for PoE+ output recommended)
Pre-installed Power Module	PWR-101-LV-BP-I	PWR-101-LV-BP-I	PWR-103-LV-VB-I	PWR-103-LV-VB-I
Operating Temp.	-10 to 60°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
