EDS-4014シリーズ

8+4G+2 2.5GbEポートマネージド・イーサネット・スイッチ

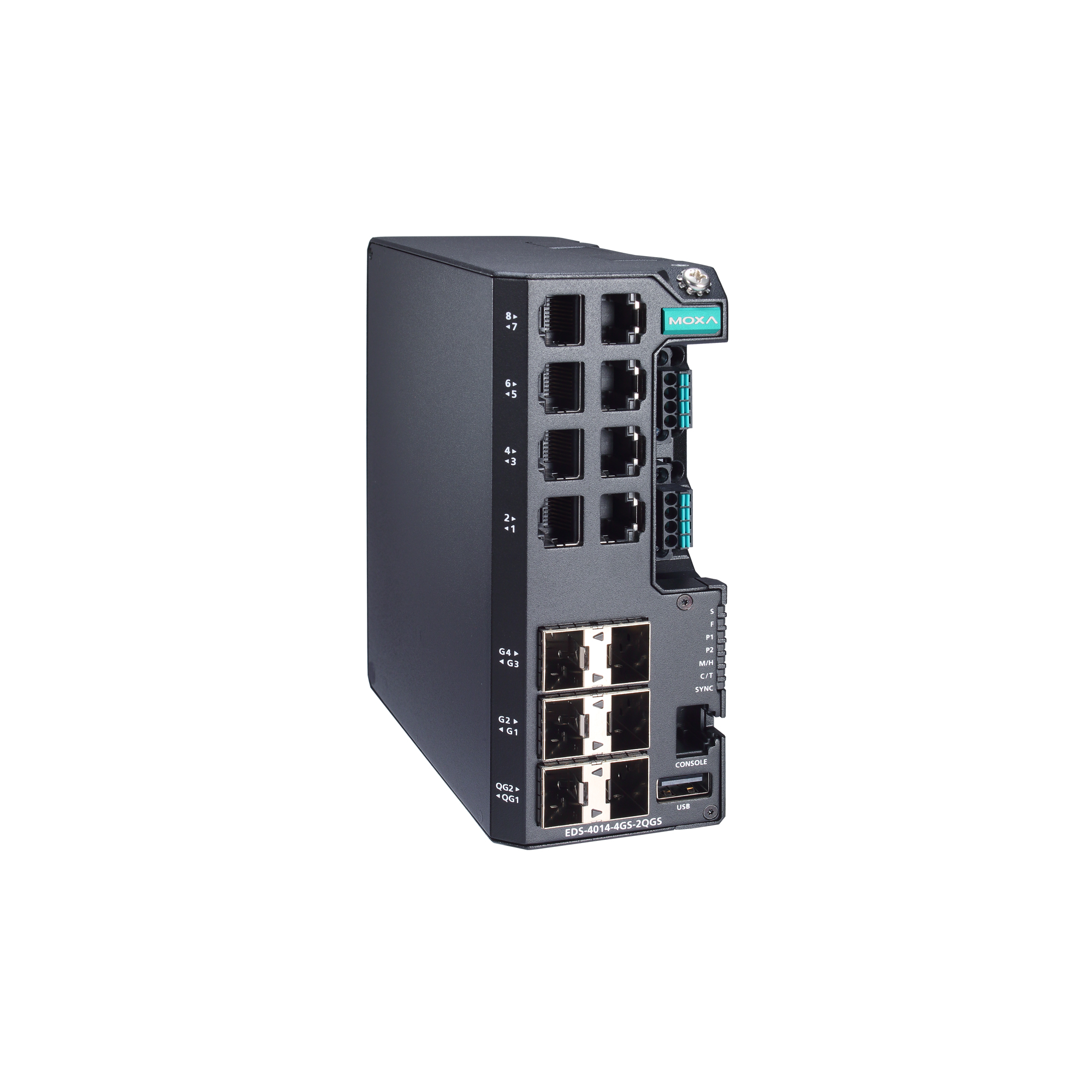

moxa-eds-4014-series-image-(1).jpg | Moxa

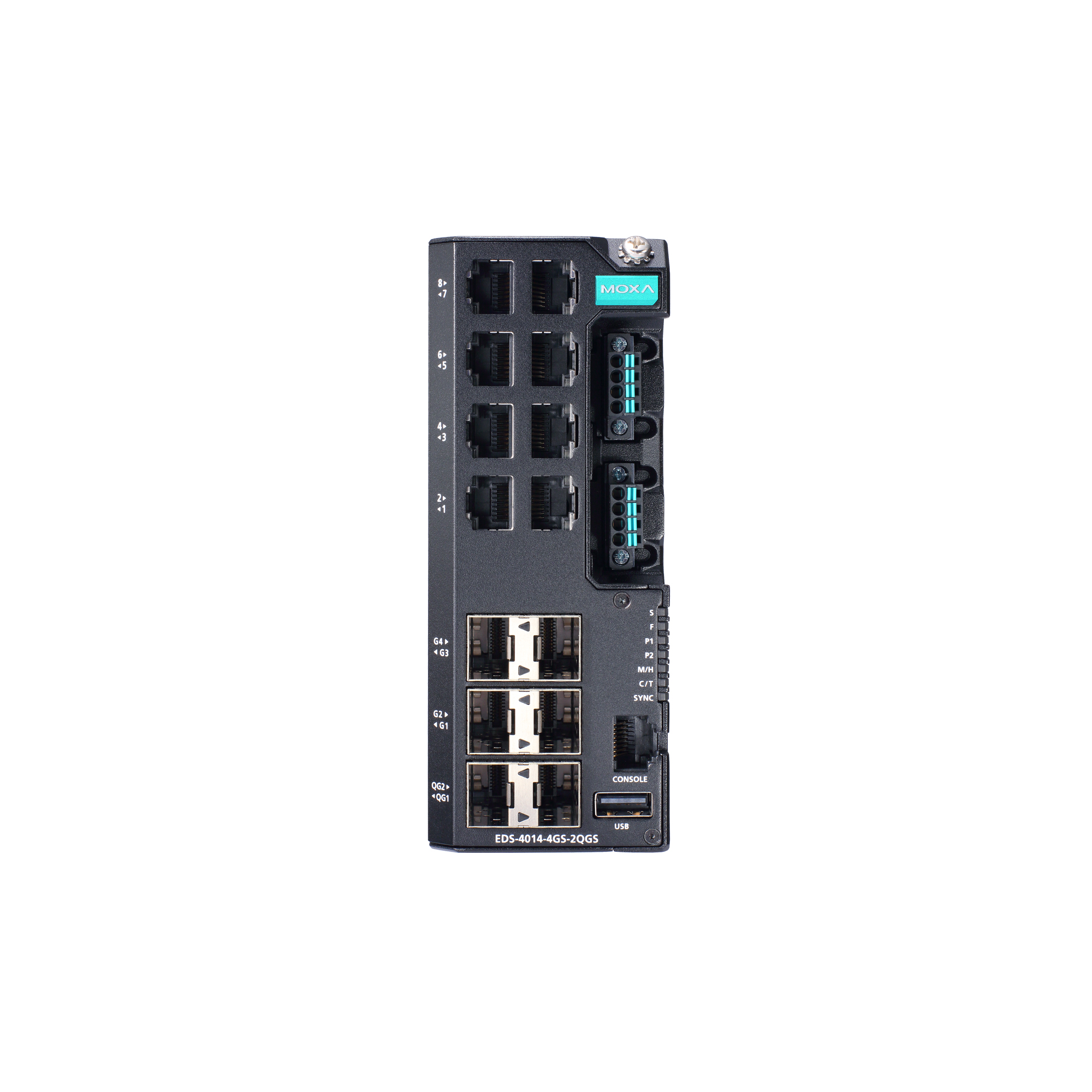

moxa-eds-4014-series-image-1-(1).jpg | Moxa

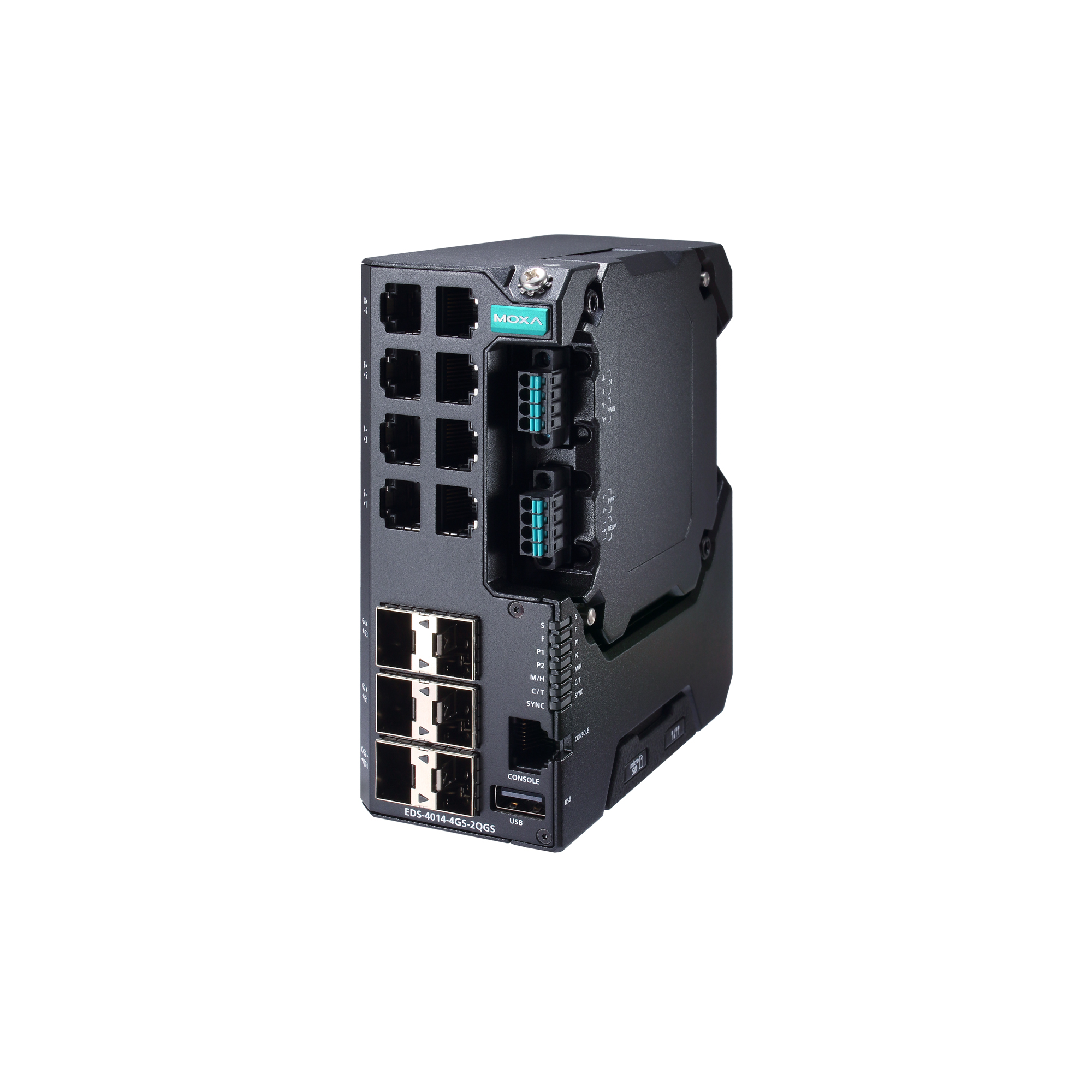

moxa-eds-4014-series-image-2-(1).jpg | Moxa

機能と特長

最大2.5 Gbpsをサポートするファイバー SFPスロットによる帯域幅機能の向上
ターボリングとターボチェーン（回復時間 < 20 ms @ 250 スイッチ）ポートリンク速度が1ギガビット以上の場合、回復時間は50ミリ秒未満で、ネットワーク冗長性のためのRSTP/STP
柔軟な導入を可能にする幅広い電源入力オプション
狭いスペースにも収まるコンパクトで柔軟な筐体設計
簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応
IEC 62443-4-2セキュリティレベル2認定

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

EDS-4014シリーズは、4つの1 Gbps光ファイバーポートと2つの2.5 Gbps光ファイバーポートを備えた14ポートの管理型ファーストイーサネットスイッチです。

Turbo Ring、Turbo Chain、RSTP/STPなどのイーサネット冗長性技術により、システムの信頼性が高まり、ネットワークバックボーンの可用性が向上します。EDS-4014シリーズは、スケーラブルなバックボーン構築からメリットを得られる、ビデオおよびプロセス監視、ITS、DCSシステムなどの要求の多いアプリケーション向けに特別に設計されています。

IEC 62443-4-2セキュリティレベル2認定

EDS-(G)4000シリーズモデルは、IEC 62443-4-2セキュリティレベル2認定（FR_Cyber10011/A2 | IECEE証明書）を取得しており、お客様が安全な産業用ネットワーク設計のコンプライアンス要件を満たすのに役立ちます。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

8
Auto MDI/MDI-X connection
Auto negotiation speed
Full/Half duplex mode
100/1000BaseSFP Slots

4
1000/2500BaseSFP Ports

2
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3bz for 2.5GBaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication

Industrial Protocols

EtherNet/IP
Modbus TCP
PROFINET IO Device
Management

IPv4/IPv6
Flow control
Back Pressure Flow Control
DHCP Server/Client
ARP
RARP
LLDP
Fiber check
Port Mirroring (SPAN, RSPAN)
Linkup Delay
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB
Filter

GMRP
GVRP
GARP
802.1Q VLAN
IGMP Snooping v1/v2/v3
IGMP Querier
Redundancy Protocols

STP
RSTP
Turbo Ring v2
Turbo Chain
Ring Coupling
Dual-Homing
Link Aggregation
MRP
MSTP
Security

Broadcast storm protection
Rate Limit
Trust access control
Static Port Lock
MAC Sticky
HTTPS/SSL
SSH
RADIUS
TACACS+
Access control list
Login and Password Policy
DHCP Snooping
Time Management

SNTP
NTP Server/Client
NTP Authentication
IEEE 1588v2 PTP (hardware-based)
Supported power profiles: IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017
Protocols

IPv4/IPv6
TCP/IP
UDP
ICMP
ARP
RARP
TFTP
DNS
NTP Client
DHCP Server
DHCP Client
802.1X
QoS
HTTPS
HTTP
Telnet
SMTP
SNMPv1/v2c/v3
RMON
Syslog
MIB

P-BRIDGE MIB
Q-BRIDGE MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1, 2, 3, 9

MAC Table Size

16 K
Jumbo Frame Size

9.216 KB
Max. No. of VLANs

256
VLAN ID Range

VID 1 to 4094
IGMP Groups

512
Priority Queues

4
Packet Buffer Size

1 MB

LED Indicators

PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

Console Port

RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

USB Connector

USB Type A (Reserved)

Alarm Contact Channels

1, Relay output with current carrying capacity of 1 A @ 24 VDC
Digital Input Channels

1
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Buttons

Reset button

DIP Switches

Turbo Ring, Master, Coupler, Reserve

Connection

2 removable 4-contact terminal block(s)
Pre-installed Power Module

-LV/-LV-T models: PWR-100–LV
-HV/-HV-T models: PWR-105-HV-I
Note

The EDS-4014 Series supports modular power supplies. The model names and power parameters are determined by the installed power module.

For example:
EDS-4014-4GS-2QGS-T + PWR-100-LV = EDS-4014-4GS-2QGS-LV-T
EDS-4014-4GS-2QGS-T + PWR-105-HV-I = EDS-4014-4GS-2QGS-HV-T

If you install a different power module, refer to the specifications of the corresponding model. For example, if you replace the power module of the EDS-4014-4GS-2QGS-LV-T with the PWR-105-HV-I, refer to the specifications of the EDS-4014-4GS-2QGS-HV-T.
Input Voltage

-LV/-LV-T models: 12/24/48 VDC, Redundant dual inputs
-HV/-HV-T models: 110/220 VDC/VAC, Single input
Operating Voltage

-LV/-LV-T models: 9.6 to 60 VDC
-HV/-HV-T models: 88 to 300 VDC, 85 to 264 VAC
Input Current

-LV/-LV-T models: 12-48 VDC, 1.50-0.40 A or 24 VDC, 0.70 A
-HV/-HV-T models: 110-220 VAC, 50-60 Hz, 0.30-0.20 A or 110-220 VDC, 0.30-0.20 A
Power Consumption (Max.)

EDS-4014-4GS-2QGS-LV(-T) models: 12.15 W
EDS-4014-4GS-2QGS-HV(-T) models: 14.44 W
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

IP Rating

IP40
Dimensions

55 x 140 x 122.5 mm (2.17 x 5.51 x 4.82 in)
Weight

846 g (1.87 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)
Housing

Metal

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)

Industrial Cybersecurity

IEC 62443-4-2 Security Level 2
Safety

UL 61010-2-201
EN 62368-1 (LVD)
EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Maritime

-LV/-LV-T models: DNV, ABS, NK, LR
Vibration

IEC 60068-2-6
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Railway

EN 50121-4
Traffic Control

NEMA TS2
Power Substation

IEC 61850-3
IEEE 1613 Class 1
Hazardous Locations

-LV/-LV-T models:
ATEX
IECEx
Class I Division 2

Time

EDS-4014-4GS-2QGS-LV/LV-T: 1,003,814 hrs
EDS-4014-4GS-2QGS-HV/HV-T: 489,769 hrs

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Linux version) 557.5 MB	ソフトウェアパッケージ	7F6759CAB73BEC2AD1C29FE97F80A28B4F59F253FC20017335F9BE54A757B71EE074AF34BCC32E159602493E3E29703DBF0BBD287B22603264AA623E2069D2F5 SHA-512	v1.7.1	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2026年4月7日 2026年4月7日リリースノート
Software Package for MXview One Series (Windows version) 259.3 MB	ソフトウェアパッケージ	2002BDF3116C2585175001ED6A115F8A55666BAA7A75183BC5DEA9A739785453CA899EE8FEEEB115AE98F187EEF62FBDE85DA631FC5F4CA04D262E7794E022A0 SHA-512	v1.7.1	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2026年4月7日 2026年4月7日リリースノート
EDS file for EDS-4000 and EDS-G4000 Series 97.8 KB	ソフトウェアパッケージ	1DE0614503547A43CE75DF75601E0EC69363654ED428A903EBD17B844ADA6E9670E5EAF0FB1A140A14699C6E6DF5CF9690983516ACFCD173B6455B1B62AE4AD1 SHA-512	v2.0		2026年3月20日 2026年3月20日リリースノート
AOI file for EDS-4000 and EDS-G4000 Series 8.8 KB	ソフトウェアパッケージ	7E73968426B66FF9DDEAD128B23EB83D7CB943FCD424A3163A4A169C1E4F94AB185F42EBCD2F0A3182A7B1AE5D086A459EB0288615A29693A8FBAC3A6D8C951B SHA-512	v2.0		2026年3月20日 2026年3月20日リリースノート
GSD file for EDS-4000 and EDS-G4000 Series 18.2 KB	ソフトウェアパッケージ	B40977F69671C60605B012C8F2EBA792163CD3D0AEE618965BBF54211C335B0DAF611EA0E522164E31936E5031D4EFD429E661A93A9CC5B31079F261DFEF7038 SHA-512	v2.0		2026年3月20日 2026年3月20日リリースノート
MIB file for EDS-4000 and EDS-G4000 Series 414.1 KB	ソフトウェアパッケージ	20144A7ECE24C92C584F90702D8F5ECA64B55B25B9868DE5B191584F81E2F3B125C6D997EA65C3DB2905A33EDDFBE963982FD88410A24F2478061AC9ACA90239 SHA-512	v4.2		2026年3月20日 2026年3月20日リリースノート
Firmware for EDS-4000 and EDS-G4000 Series 66.3 MB	ファームウェア	B325D4B180595427FE4B6EE2D8E518551B9F574107284DC6495A1DBE5DFA1BBF74BD85AF891E084B0CBBDFE77C77CA7BCB92C1ABE20523396AD14AE518C5689F SHA-512	v4.2		2026年3月20日 2026年3月20日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
QIG for EDS-4014 Series 2.5 MB	QIG (クイックインストールガイド)	英語	v1.3	2025年10月29日 2025年10月29日
EDS-4014 シリーズデータシート 3.8 MB	データシート	日本語	v1.6	2025年6月9日 2025年6月9日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products 2.2 MB	宣言書	英語	v1.0	2024年8月14日 2024年8月14日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	マニュアル	英語	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	マニュアル	英語	v1.3	2024年6月26日 2024年6月26日
Declaration of Conformity (EU/UK) for EDS-4008/G4008/4012/4014/G4014 Series 437.5 KB	宣言書	英語	v1.0	2024年6月17日 2024年6月17日
Manual for EDS-4000 and EDS-G4000 Series 11.7 MB	マニュアル	英語	v1.1	2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series 2.5 MB	マニュアル	英語	v1.0	2022年4月27日 2022年4月27日
2D CAD for EDS-4014 Series (2D-EDS-4014-4GS-2QGS) 3.7 MB	2D CAD	英語		2022年3月7日 2022年3月7日
IEC 62443-4-2 Security Level 2 Certification for EDS-4000 and EDS-G4000 Series 323.1 KB	宣言書	英語	v1.0	2021年10月14日 2021年10月14日

産業用ネットワークインフラ製品カタログ

アプリケーションノート

IP監視システムのネットワークを強化

アプリケーションノート

産業用制御システムにおけるネットワークの耐障害性を強化

テクノロジーガイド

将来も安心な産業用ネットワークインフラを構築するための重要なヒント

ビデオ

EDS-4000/G4000 シリーズレイヤー2 マネージドイーサネットスイッチ

ビデオ

EDS-4000/G4000 シリーズを箱から出してみよう

利用可能なモデル (4)

画像を表示

	比較 EDS-4014-4GS-2QGS-LV	比較 EDS-4014-4GS-2QGS-LV-T	比較 EDS-4014-4GS-2QGS-HV	比較 EDS-4014-4GS-2QGS-HV-T
10/100BaseT(X) Ports (RJ45 Connector)	8	8	8	8
100/1000BaseSFP Ports	4	4	4	4
1000/2500BaseSFP Ports	2	2	2	2
Operating Voltage	9.6 to 60 VDC	9.6 to 60 VDC	88 to 300 VDC, 85 to 264 VAC	88 to 300 VDC, 85 to 264 VAC
Pre-installed Power Module	PWR-100-LV	PWR-100-LV	PWR-105-HV-I	PWR-105-HV-I
Operating Temp.	-10 to 60°C	-40 to 75°C	-10 to 60°C	-40 to 75°C
